弯式液压气动快插接头三维设计

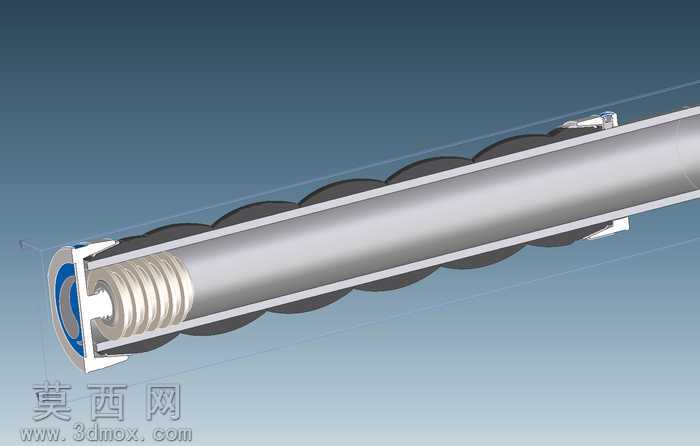

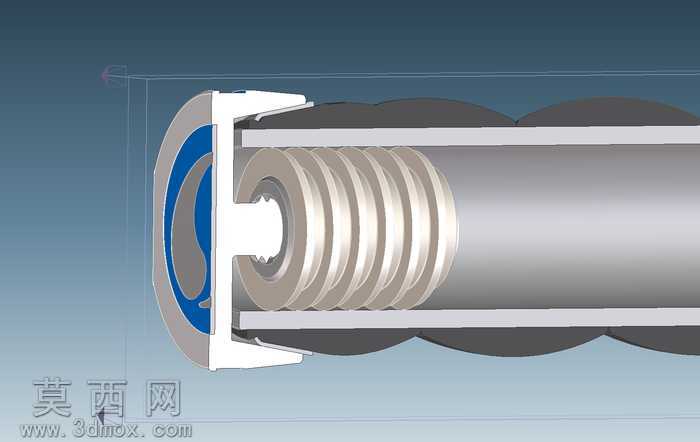

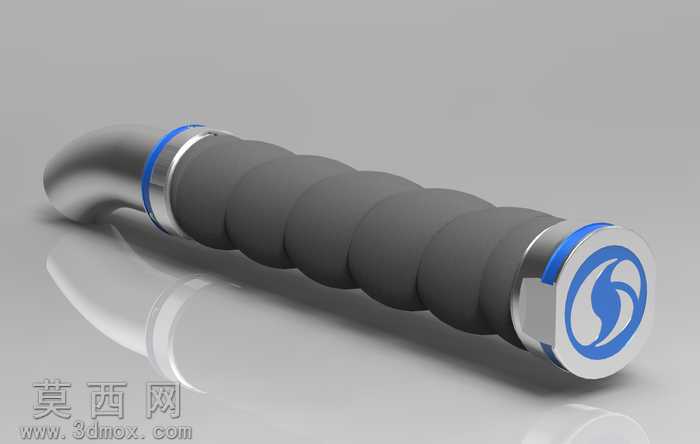

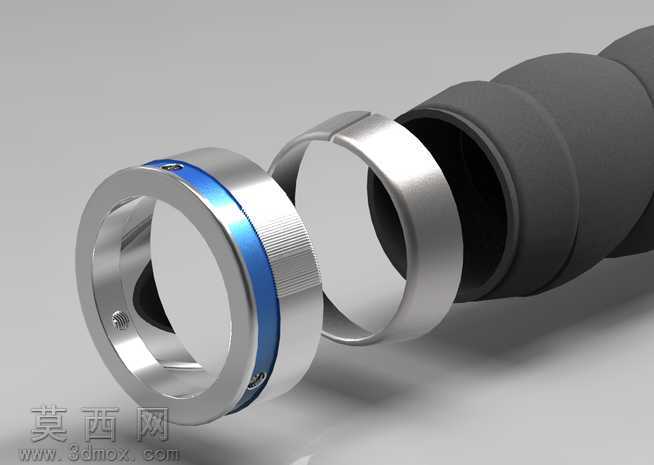

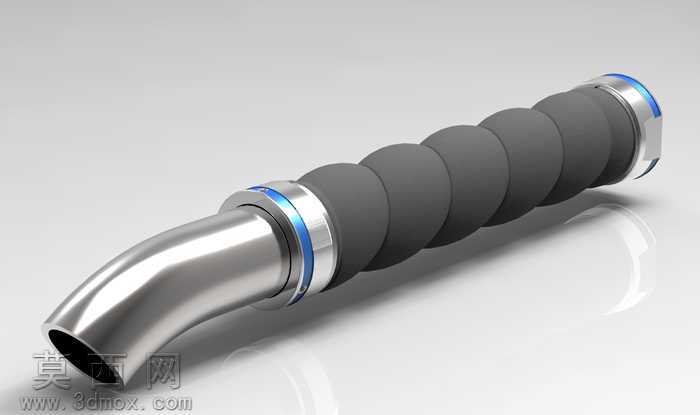

本作品为弯式快速连接插头的三维建模设计，建模过程依托主流三维CAD软件完成，整体采用1:1等比例还原实物尺寸，严格遵循液压气动类快接接头的通用尺寸规范，保障模型可直接用于装配验证、产品演示等场景。建模阶段优先采用参数化特征建模逻辑，先绘制接头端部的密封安装基准草图，通过旋转特征生成接头金属基体的基础轮廓，再针对90度弯管段采用扫掠特征完成曲面过渡，精准控制弯管处的曲率半径，避免管路连接时出现流体阻力过大的问题。针对接头外侧的防滑握持段，采用环形阵列的方式生成等距分布的圆弧凸起纹理，每一处凸起的圆角半径、凹陷深度都经过反复调整，既还原了实物握持时的防滑触感，也保证了注塑或机加工时的工艺可行性。端部的金属压环与蓝色密封标识圈采用独立特征建模，通过同轴配合约束与主体完成装配，精准还原了快插接头锁紧状态下的层级结构。渲染阶段采用工作室级光照环境，金属基体部分赋予抛光镀铬材质，调整反射粗糙度参数模拟金属件表面的细腻反光效果，握持段赋予哑光黑色橡塑材质，添加细微的颗粒质感贴图还原橡胶护套的真实触感，蓝色标识圈采用高饱和度的工程塑料材质，与金属、橡塑材质形成清晰的视觉层次。模型整体结构完整还原了液压快速接头的核心设计逻辑：弯式结构可适配狭小空间内的管路转向需求，端部的密封结构可实现管路对接时的快速锁紧与流体密封，外侧防滑纹理方便操作人员徒手完成插拔操作，端盖处的标识区域可用于标注品牌、通径参数等信息。设计灵感来源于工业领域常用的液压快速连接部件，在还原实物功能结构的基础上优化了曲面过渡细节，让整体造型更具工业设计美感，模型所有特征均保留完整建模历史，可根据实际使用需求调整通径、弯角、长度等参数，适配不同规格的管路连接场景。
