2英寸X7/8英寸滚子轴承结构展示模型

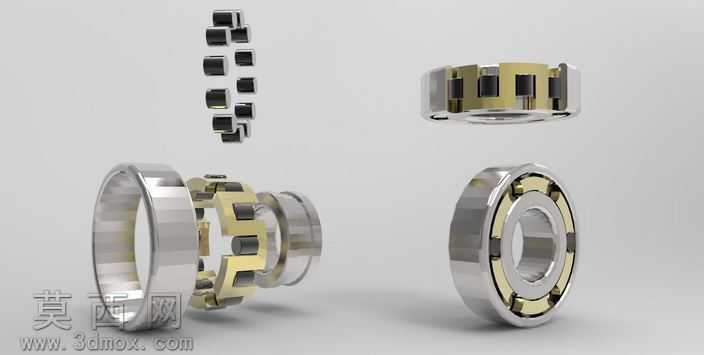

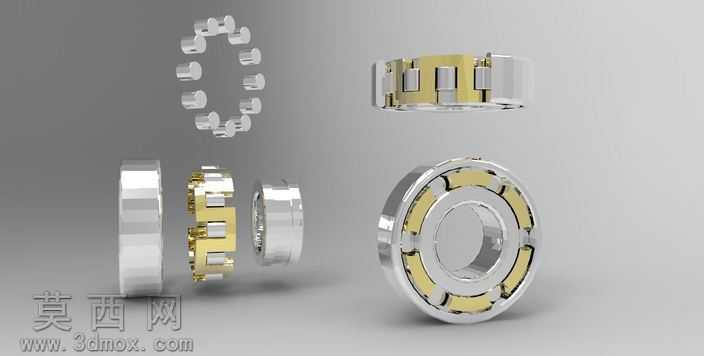

本模型为滚子轴承的三维结构展示模型，建模过程中严格遵循滚子轴承的实际尺寸比例与装配逻辑，首先通过草图绘制勾勒出轴承内圈、外圈的截面轮廓，借助旋转特征生成内外圈的基础实体，针对滚道部分做了精准的曲面修整，保证滚道弧度与滚子的贴合度符合机械设计标准。保持架部分采用黄铜材质设定，建模时先绘制单个兜孔的结构特征，通过圆周阵列完成整圈兜孔的排布，再对保持架的边缘做圆角过渡处理，还原真实黄铜保持架的加工细节。滚动体为圆柱滚子，单个滚子建模完成后通过装配约束对齐到保持架的对应兜孔位置，再做整体圆周阵列，确保每一个滚子都能在滚道与兜孔间保留合理的活动间隙，还原轴承实际运转时的滚动状态。渲染阶段采用金属材质分层设置，内外圈赋予高抛光铬钢材质，调整反射参数模拟轴承钢的冷冽金属光泽，保持架赋予哑光黄铜材质，通过粗糙度参数区分与钢件的质感差异，滚子部分设置略低于内外圈的反光度，突出不同部件的材质区别。场景搭建采用渐变灰色背景，搭配柔和的三点布光，主光从侧上方打亮轴承主体，勾勒出金属轮廓高光，辅光弱化阴影区域的死黑，补光提升整体通透度，同时制作了轴承的爆炸视图效果，将内圈、保持架带滚子组件、外圈沿轴向拆分排布，清晰展示各部件的装配关系与独立结构，让观看者可以直观理解滚子轴承的组成逻辑。设计过程中重点还原了轴承的装配层级，所有部件的配合公差都参考实际工业轴承的设计规范，既保证模型外观的写实度，也能清晰呈现滚子轴承的内部构造，可用于机械结构教学、产品展示等场景，帮助使用者快速理解这类滚动轴承的工作原理与结构特点。
