直列六缸发动机曲柄活塞组装配结构

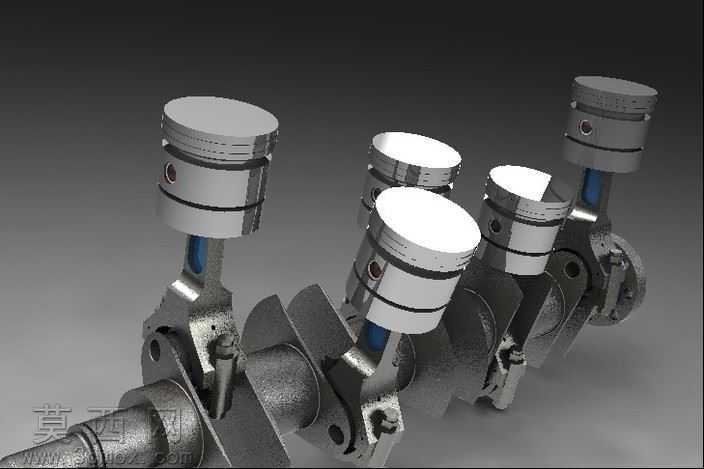

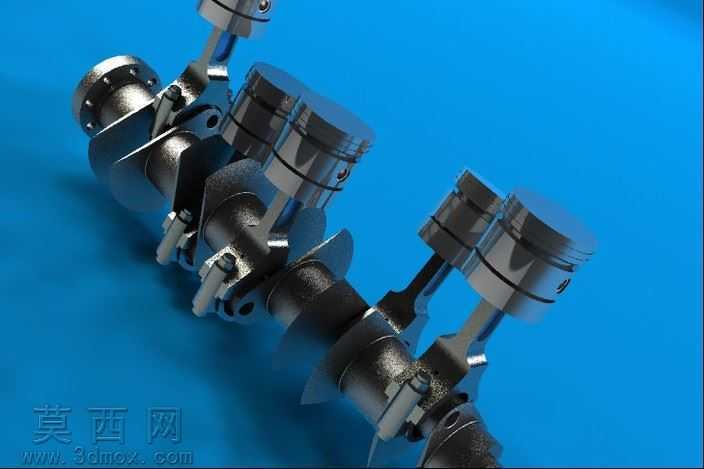

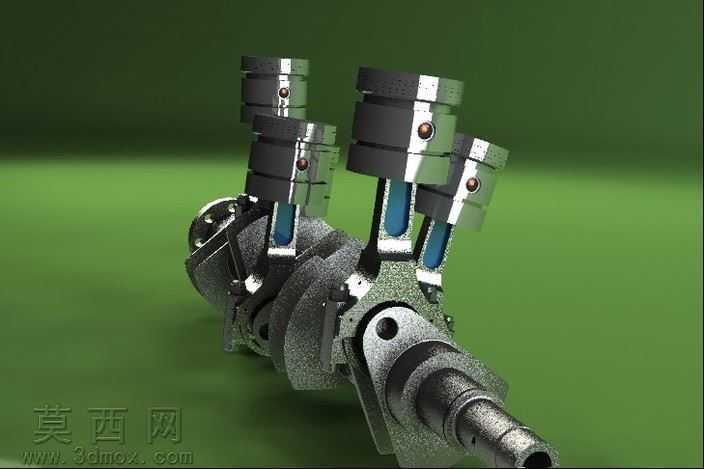

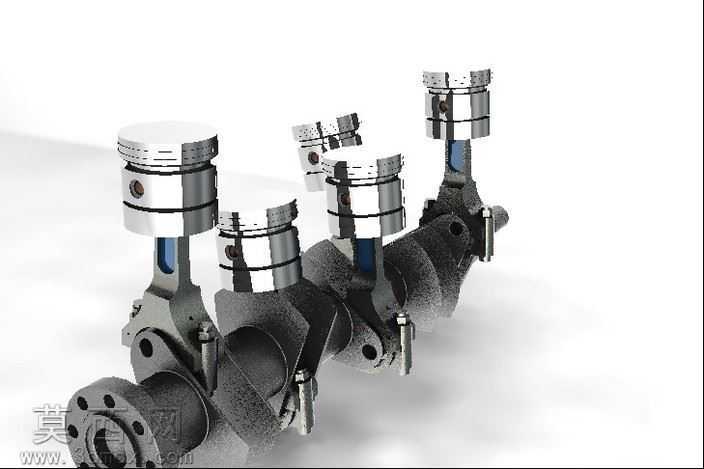

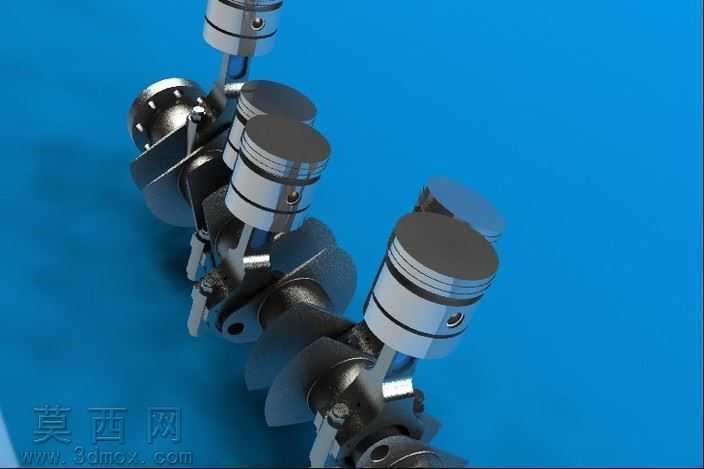

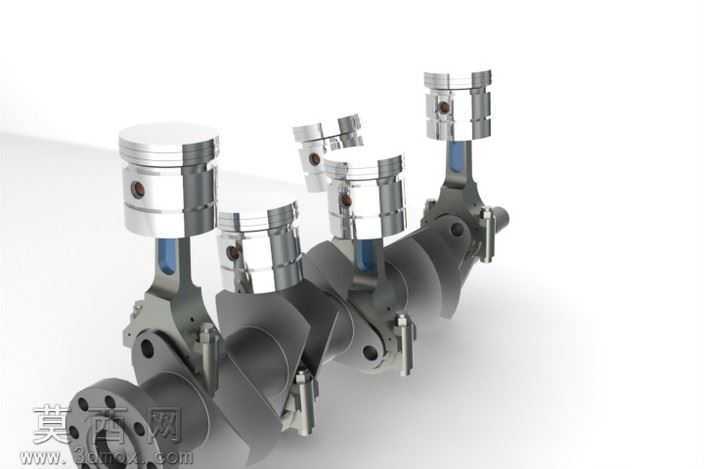

本模型为直列六缸内燃机核心曲柄活塞装配组件，采用三维参数化建模方式完成整体装配设计，完整还原了内燃机动力转换核心单元的结构逻辑。建模过程中首先完成曲轴主体的参数化构建，按照直列六缸的点火间隔角排布六个曲柄销，每个曲柄销对应一组连杆活塞组件，严格遵循实际内燃机的曲柄相位角设计，保证各缸做功行程的均匀错开，保障动力输出的平顺性。模型中活塞部分还原了活塞顶、环槽、裙部、活塞销座的完整结构，活塞顶采用适配燃烧室的平顶设计，环槽位置预留了气环与油环的装配空间，裙部做了适配缸壁运动的型面处理，活塞销与连杆小头的配合采用铰接约束，还原实际工作中的摆动自由度。连杆部分区分了大头与小头结构，大头做剖分式设计适配曲柄销的装配，连杆杆身采用工字型截面结构，在保证结构强度的同时降低往复运动质量，减少惯性力带来的振动影响。曲轴部分除曲柄销外，完整构建了主轴颈、平衡块、前端输出轴、后端飞轮连接法兰的结构，平衡块的位置与质量分布按照曲柄销的对向位置排布，用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力，提升整机运转稳定性。渲染阶段采用金属材质体系，曲轴与连杆采用铸铁质感的哑光金属材质，表面添加细微的铸造纹理与加工刀痕质感，活塞采用铝合金材质，顶面做轻微的积碳质感处理还原真实使用状态，活塞销与曲柄销配合面做高光金属质感区分，背景采用渐变深灰色调突出装配主体，通过三点布光方案凸显各部件的结构轮廓与装配关系，清晰展示活塞、连杆、曲轴三者的连接逻辑与运动配合关系。设计过程中严格遵循内燃机曲柄连杆机构的设计规范，各部件的装配间隙、配合关系均参考实际量产内燃机的参数设置，装配体中添加了符合实际运动逻辑的配合约束，可直观展示活塞往复运动转化为曲轴旋转运动的完整过程，清晰呈现内燃机动力输出的核心结构原理，可用于内燃机结构教学、动力系统方案展示、相关零部件设计参考等场景。
