52毫米规格内用孔用弹性挡圈结构

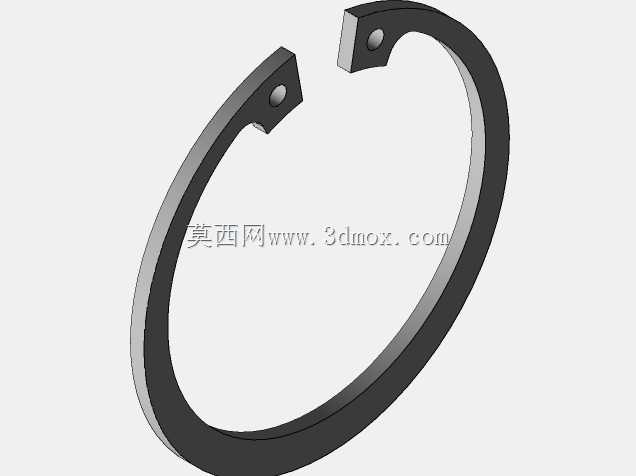

　　在液压阀块集成油路设计、齿轮箱轴系装配、气动元件安装孔位的限位场景中，这类内卡式挡圈是解决孔内零件轴向窜动的核心标准件，日常选型时很多新手容易混淆轴用与孔用挡圈的受力方向，实际上这款52毫米规格的内挡圈，是专门适配直径52毫米的安装内孔，工作时挡圈的外圆弧面卡入孔壁预先加工的环形卡槽内，两个带工艺孔的端头是拆装时的受力点，用卡簧钳插入两个端头的孔内撑开挡圈，即可顺利装入卡槽或者从槽内取出。

　　从实际使用场景来看，这类挡圈多用于轴承外圈的轴向定位，比如小型行星减速机的壳体孔内，轴承外圈压装到位后，装入该挡圈就能避免减速机正反转切换时，轴承外圈受轴向载荷出现位移，相比轴端挡圈用螺钉锁紧的方式，孔用挡圈不需要额外加工螺纹孔，也不会占用孔外的安装空间，特别适合内部空间紧凑的阀类、泵类产品的内部限位。设计这款挡圈的时候，首先要确认适配的安装孔公称直径为52毫米，对应的卡槽深度、槽宽都要和挡圈的截面尺寸匹配，挡圈的自由状态下外径要略大于安装孔直径，装入卡槽后依靠自身的弹性张力贴紧槽壁，两个端头的小孔位置要做局部加厚处理，因为拆装时卡簧钳的作用力全部集中在端头位置，很多现场拆装出现的挡圈断裂问题，大多是端头位置强度不足，或者卡簧钳插入角度不对造成的应力集中。

　　从结构细节来看，挡圈的截面是矩形结构，卡入卡槽后，挡圈的内侧面要高出孔壁一定尺寸，这个高出的部分就是用来抵住被限位零件的端面，比如轴承外圈的端面、衬套的台阶面，设计时要注意被限位零件的倒角不能过大，如果倒角尺寸超过挡圈的高出量，就会出现挡圈卡不住零件，零件直接压过挡圈脱出的问题。另外挡圈的开口尺寸设计也有讲究，开口不能过大也不能过小，开口过大会导致挡圈装入卡槽后，开口位置的接触面积不足，受轴向冲击时容易从开口处弹出；开口过小则会增加拆装时的撑开幅度，容易导致挡圈超过弹性极限出现塑性变形，失去卡紧力。

　　在实际的装配工况中，这类挡圈的工作环境差异很大，在润滑充分的齿轮箱内部，挡圈主要承受静态的轴向挤压力，偶尔受齿轮啮合产生的轴向冲击载荷；而在工程机械的液压阀孔内，挡圈还要长期接触液压油，需要材料具备一定的耐油抗老化性能，建模的时候要注意挡圈的两个端头的安装孔是同轴设计，孔的边缘要做微小的倒角，避免卡簧钳插入时刮伤钳头，也能减少应力集中。另外挡圈的整体圆弧要保证圆度，自由状态下的圆度误差不能过大，否则装入卡槽后会出现局部位置没有贴紧槽壁，受载时应力集中在局部接触点，长时间使用会出现挡圈变形甚至断裂的问题。

　　很多设计人员在选型这类挡圈时，容易忽略挡圈的厚度对应的卡槽宽度，如果卡槽宽度比挡圈厚度大太多，挡圈在槽内会有轴向窜动，设备运行时会产生异响，也会加剧槽壁的磨损；如果卡槽宽度过小，挡圈无法完全卡入槽内，会凸出孔壁，导致被限位的零件无法装配到位。这款52毫米规格的内挡圈，在建模时要严格匹配对应标准的截面尺寸、开口尺寸、端头孔的位置与直径，确保生成的三维模型能直接用于装配干涉检查，在做虚拟装配时，可以模拟挡圈撑开装入卡槽的全过程，检查挡圈在最大撑开量时的应力是否在材料的弹性极限范围内，避免实际生产中出现装配断裂的问题。在输送线的辊筒安装结构、小型电机的端盖内部限位、气动接头的内部零件定位场景中，这类挡圈的使用频率极高，属于通用化程度很高的紧固件，建模时还原其真实的结构细节，能让整体装配的仿真结果更贴近实际工况，避免后期生产装配时出现干涉、限位失效的问题。
