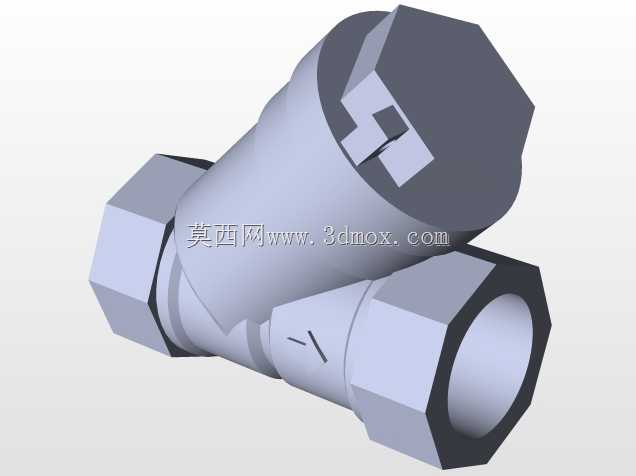

Y型内螺纹连接三通过滤器结构设计

　　这款Y型结构的管路过滤部件，主要应用在小通径低压流体输送管路的前端杂质拦截场景，常见于民用给排水支管、小型气动控制回路、液压系统辅助支路、小型设备冷却循环管路中，承担拦截流体中携带的固体颗粒杂质、保护下游精密阀件、仪表、泵体等核心元件的作用，避免杂质卡涩密封副、磨损流道内壁、堵塞节流孔造成设备故障。从结构设计逻辑来看，采用Y型斜置滤腔的布局，是为了在不显著增加管路轴向安装长度的前提下，尽可能扩大滤筒的有效过滤面积，同时让被拦截的杂质在重力和流体冲力的共同作用下沉积在滤腔底部的沉渣区域，减少杂质附着在滤网上造成的通流阻力上升，相比直通式过滤结构，Y型布局的流体转向角度更小，局部流阻损失更低，更适合对管路压损有一定要求的支路场景。

　　整体采用两端内螺纹的连接形式，适配常规3分英制管螺纹的安装接口，安装时不需要额外配置法兰转接件，直接拧入对应外螺纹的管路端头即可，安装边界上，轴向总长度控制在常规支管安装的预留空间范围内，滤腔斜向伸出的部分需要预留足够的操作空间，用于后期拆卸滤盖清理滤网，安装时要注意滤腔上标注的流向箭头与管路内流体实际流向保持一致，反向安装会导致滤网无法正常拦截杂质，甚至造成滤筒被流体冲脱堵塞管路。滤盖采用外六角结构，匹配常规扳手的操作尺寸，日常维护时不需要专用工具，直接用普通活动扳手即可拧开滤盖，取出内置的滤网进行冲洗或更换，滤盖与阀体之间的密封采用端面压紧密封结构，密封槽开设在滤盖与阀体的结合端面，安装时只要控制合适的拧紧力矩即可保证密封性能，

　　避免出现外漏问题。阀体的流道采用渐变式过渡设计，从两端接口的通径到滤腔位置的流道平滑过渡，没有突兀的直角台阶，减少流体在流道内的湍流和局部压损，同时也避免流道死角残留杂质造成长期淤积。内置的滤筒采用筒状结构，滤网的过滤精度可以根据实际使用场景的需求更换不同目数的规格，常规配置的滤网可以拦截粒径0.5mm以上的固体颗粒，满足大多数普通工业支路和民用管路的过滤需求，滤筒的定位采用台阶限位结构，安装时滤筒端头抵在阀体内腔的定位台阶上，滤盖拧紧后会压紧滤筒的另一端，避免流体流动时滤筒出现窜动移位，保证所有流过的流体都必须经过滤网过滤，不会出现旁通漏滤的问题。在实际选型应用中，这类小通径Y型过滤器通常安装在减压阀、泄压阀、

　　定水位阀或者其他小型设备的进口端，用来清除介质中的杂质，防止杂质进入设备内部造成密封面磨损、阀芯卡涩等故障，相比大通径的法兰连接过滤器，这种螺纹连接的小规格过滤器安装空间占用更小，拆装维护更便捷，成本也更低，非常适合小流量管路的杂质防护场景。设计建模过程中，需要重点关注螺纹接口的尺寸公差，保证与标准管件的配合精度，避免出现螺纹拧入深度不足或者配合过松导致的密封失效问题；滤腔的倾斜角度通常设置为45度左右，这个角度既可以保证足够的滤筒安装空间，又不会让滤腔的径向突出尺寸过大，影响相邻管路的布置；滤盖的六角尺寸要符合常规手动工具的操作空间要求，六角对边尺寸不能过小，否则拧紧时容易出现打滑变形，也不能过大，否则会增加整体的外形尺寸，造成安装空间浪费。另外，阀体的壁厚设计要匹配对应的公称压力等级，3分规格的这类过滤器通常公称压力为1.6MPa，壁厚按照等强度原则设计，在螺纹连接部位适当增加壁厚，避免螺纹加工后剩余壁厚不足导致承压能力下降，流道内壁的铸造圆角要处理到位，避免应力集中造成长期承压下出现开裂问题。
