手扶式水田旱地两用动力耕耘机结构

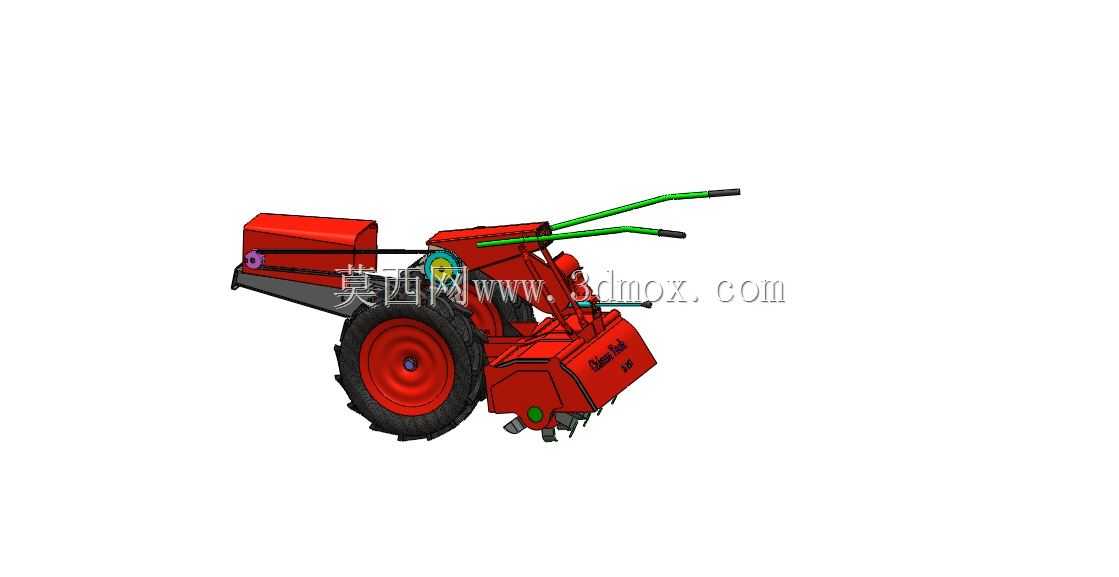

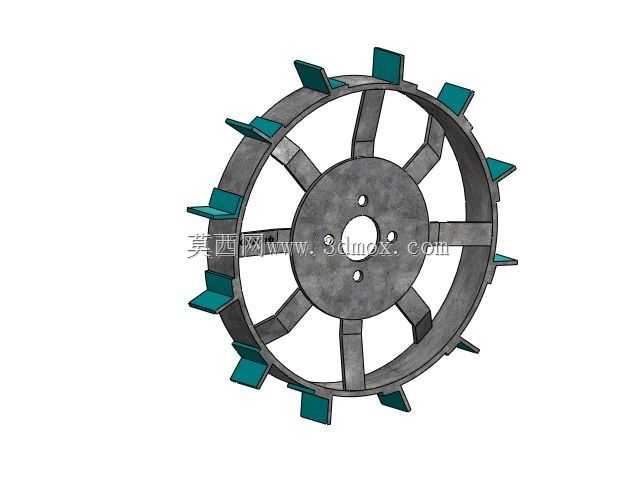

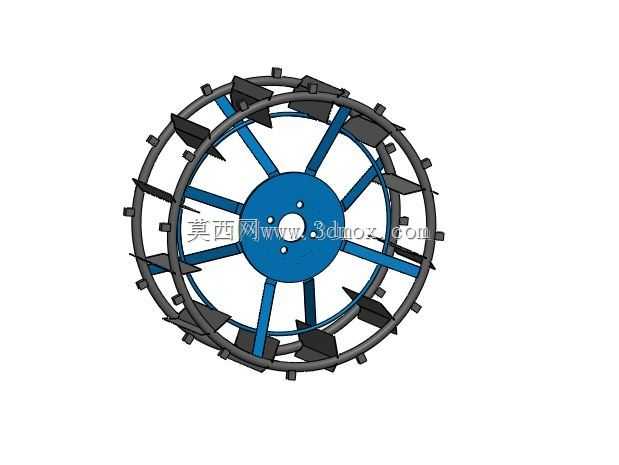

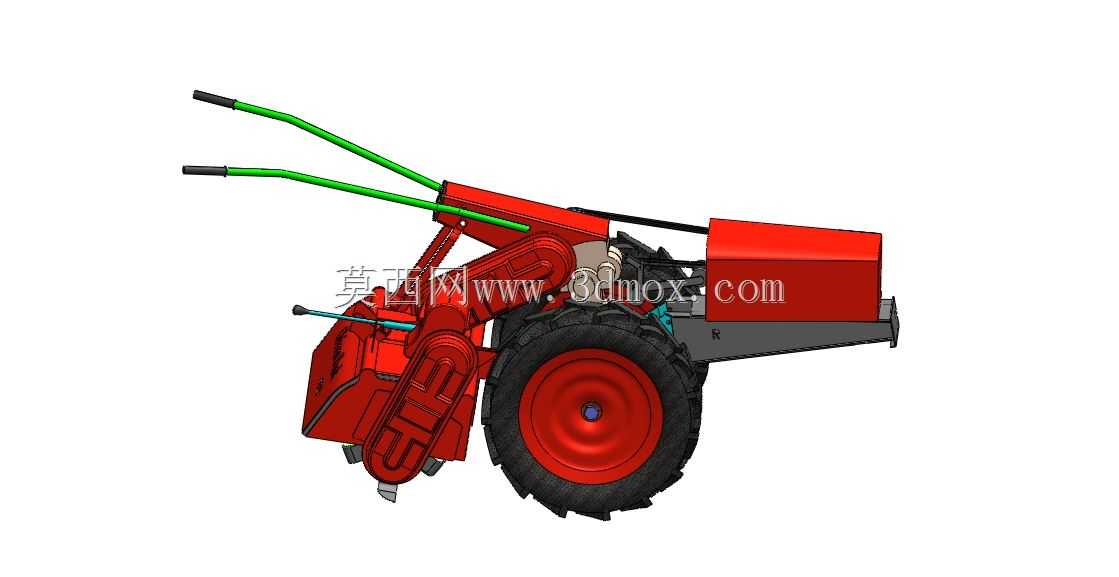

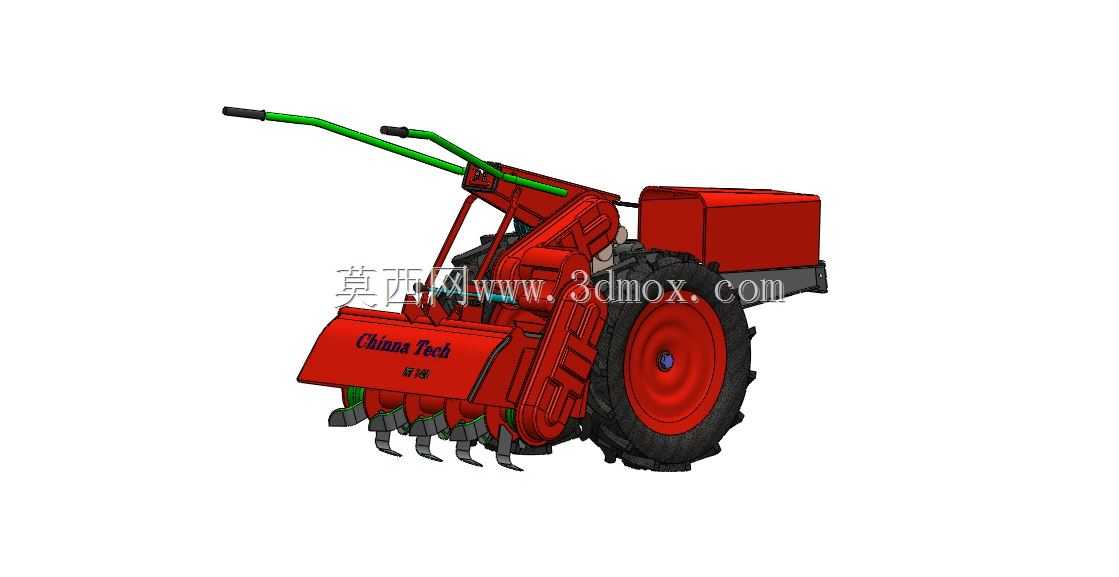

　　这款手扶式动力耕耘机主要适配丘陵山区小面积地块、果园行间、大棚内部的耕整作业场景，相较于大型轮式拖拉机，其转向半径极小，可在宽度不足1.2米的狭窄作业空间内灵活调头，能够完成大型农机无法覆盖的边角地块耕整作业，同时也可搭配不同作业附件完成开沟、起垄、碎土等多类农事操作。从实际作业用途来看，该设备核心功能是对耕作层土壤进行旋耕碎土，将表层板结土壤切削破碎至12-18厘米的作业深度，同时可将地表残留的作物根茬、杂草翻埋至土层下方，为后续播种、移栽作业整理出疏松平整的种床，部分适配旱作地区的作业场景下，也可通过更换行走轮齿形结构，提升坡地作业的抓附能力，避免湿滑地块打滑陷车。从功能特性设计来看，整机采用单轮驱动搭配后置旋耕作业部件的布局，

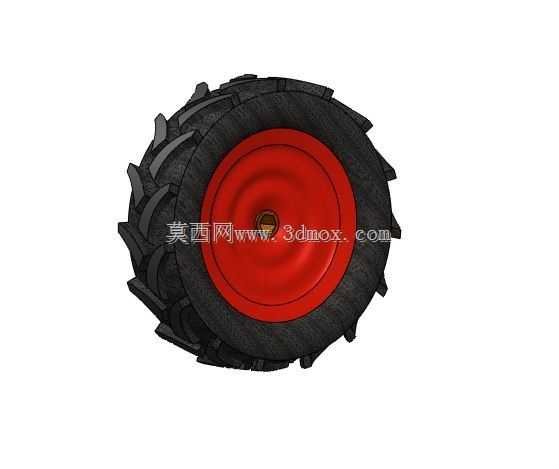

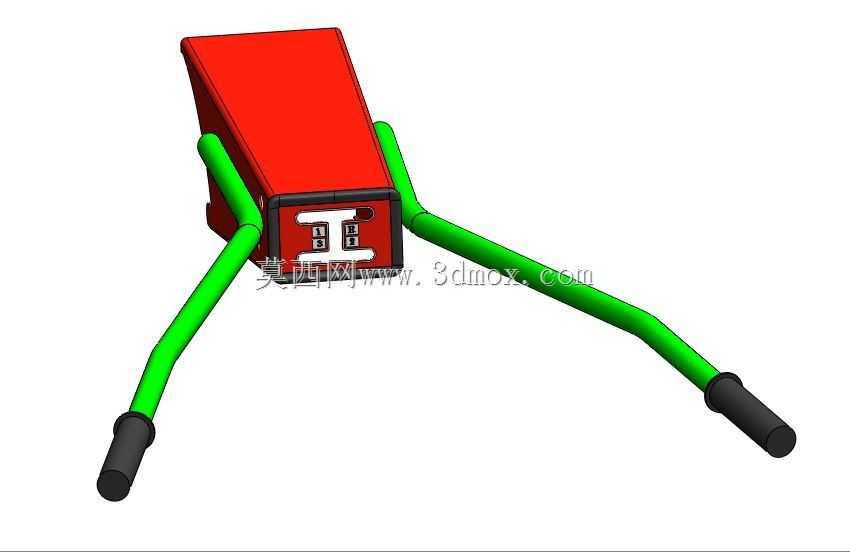

　　操作扶手设置在整机上部靠后位置，扶手高度可根据操作人员身高进行三档调节，扶手末端设置离合与油门控制手柄，操作人员可在步行跟随设备行进的过程中，直接通过手柄控制设备的行进速度、旋耕刀轴的启停，转向时只需下压扶手抬起驱动轮，即可手动扳动机身完成小角度转向，操作门槛较低，无需专业驾驶资质即可快速上手。旋耕刀辊采用弯刀交错排布的设计，每把旋耕刀按照螺旋线规律固定在刀座上，作业过程中刀辊旋转时，弯刀依次切入土壤，可有效降低刀辊切削土壤时的冲击载荷，同时避免湿黏土壤附着在刀辊表面造成堵塞，刀辊上方设置弧形挡泥罩，可将旋耕刀抛起的土块阻挡回落至作业面，避免土块飞溅伤及操作人员，同时引导碎土均匀铺撒在地表。驱动轮采用大直径深花纹橡胶轮胎，

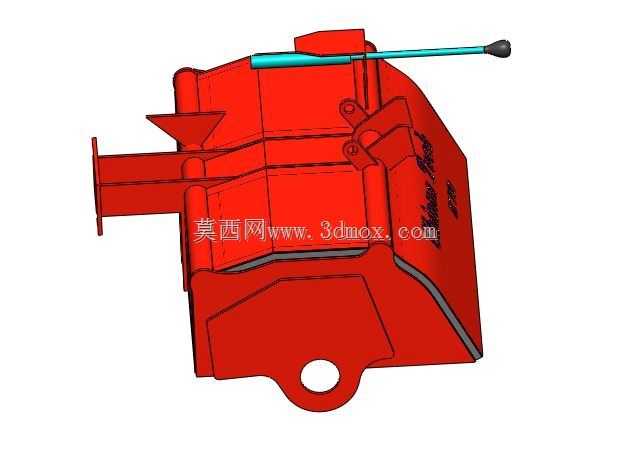

　　轮胎宽度较窄，接地比压控制在合理区间，在水田作业时可减少下陷深度，旱作作业时深花纹可嵌入土层提供足够牵引力，轮胎与机架之间设置密封式传动箱，将发动机输出的动力通过齿轮组分别传递给行走轮与旋耕刀辊，传动箱内部采用油浴式润滑，可适应长时间连续作业的散热与润滑需求，动力单元布置在驱动轮上方位置，可通过自身重量增加驱动轮的垂直载荷，进一步提升轮胎抓地力，减少作业过程中的打滑概率。从设计思路层面来看，整机结构优先考虑拆装维护的便捷性，旋耕刀与刀座之间采用螺栓紧固连接，单把刀具磨损后可单独拆卸更换，无需整体更换刀辊，大幅降低后期使用维护成本；发动机与机架之间设置橡胶减震垫，可缓冲动力单元运行时产生的振动，减少振动传递至操作扶手的幅度，

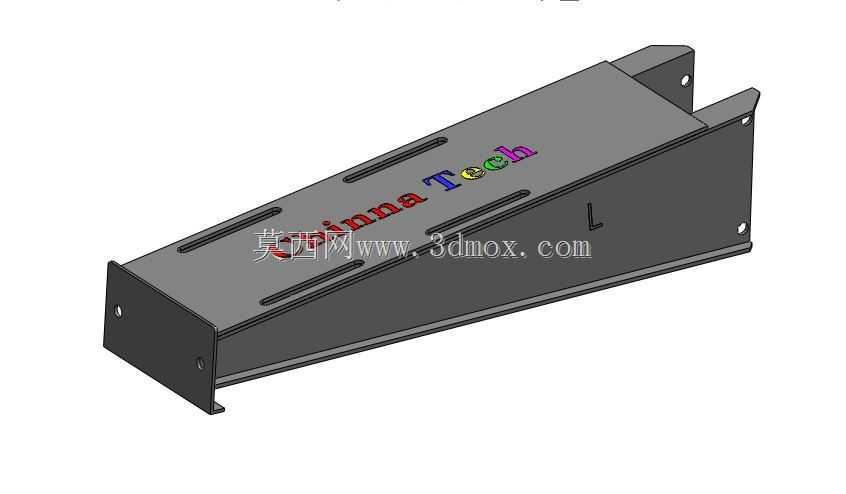

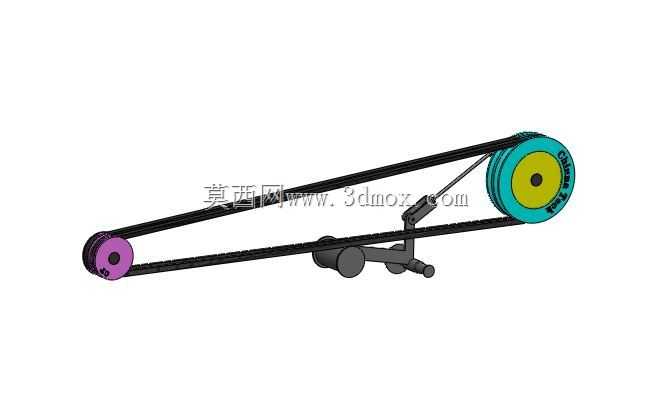

　　降低操作人员长时间作业的疲劳感；整机所有外露旋转部件均设置防护结构，传动皮带外侧安装金属防护罩，避免作业过程中衣物、杂草卷入传动部件造成安全隐患。从外形尺寸与安装边界来看，整机作业状态下总长度约2.1米，扶手展开后最大宽度约0.85米，整机高度至扶手顶端约1.1米，运输状态下可将扶手向下折叠，折叠后整机高度可降低至0.7米以内，方便通过小型农用三轮车转运；旋耕作业幅宽为0.6米，单次作业可覆盖0.6米宽度的耕作带，相邻作业行程之间重叠量控制在5厘米左右即可避免漏耕；各部件安装接口采用标准化尺寸设计，动力输出轴的连接法兰尺寸匹配通用农用机具接口，可在不改动机架结构的前提下，快速更换不同功能的作业附件，拓展设备的使用场景。在实际结构建模过程中，需要重点关注传动箱内部齿轮的啮合间隙、旋耕刀的排布角度、扶手铰接位置的锁紧结构可靠性，这些细节直接影响设备作业时的稳定性与操作安全性，同时需要校核机架焊接位置的结构强度，确保在硬土作业时的冲击载荷不会造成机架变形开裂。
