鹰航无人机机臂结构及负载释放系统设计

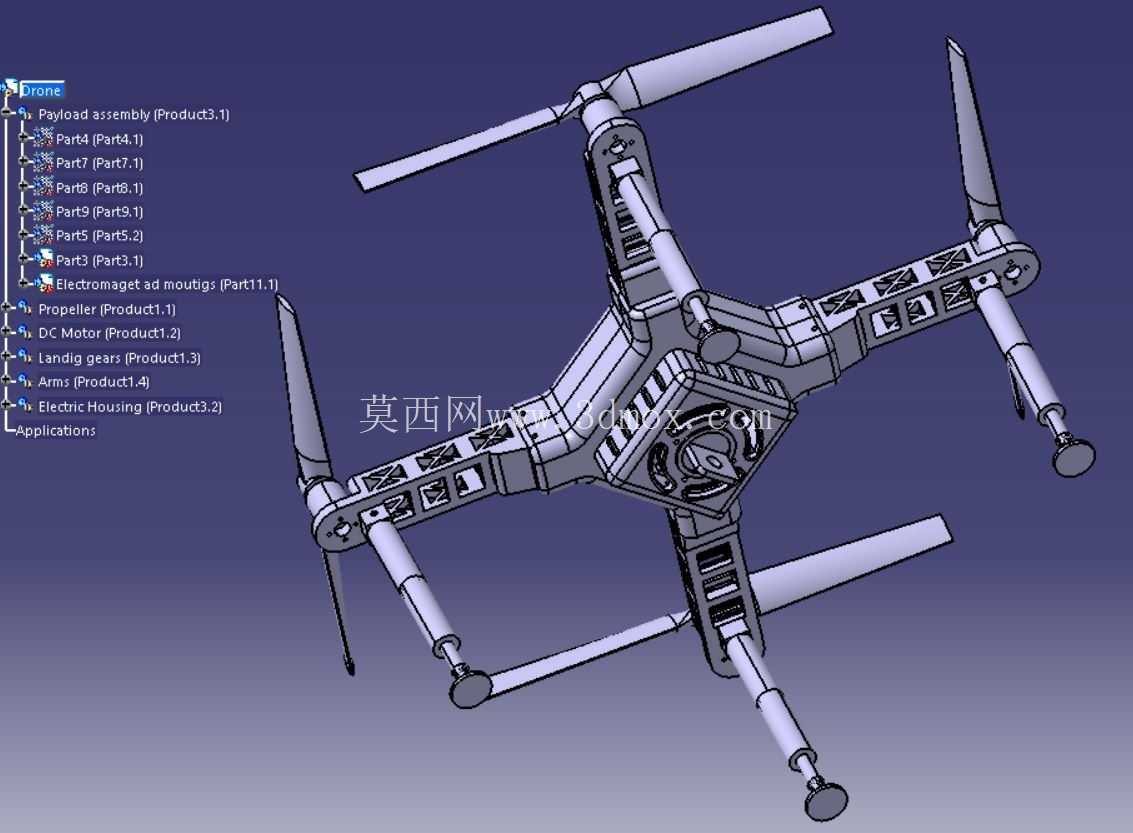

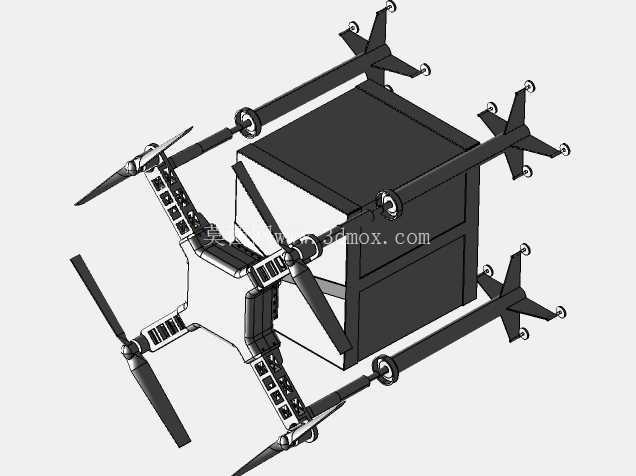

　　在低空物流配送、应急物资投送、农林植保作业等场景中，多旋翼无人机的作业可靠性始终是结构设计环节的核心考量点，尤其是负载挂载与释放环节的稳定性、着陆阶段的冲击耐受能力，直接决定了设备的作业寿命与任务完成率。本次呈现的结构设计围绕四轴飞行器的单侧机臂主体、自动负载释放机构、减震起落架三个核心模块展开，所有结构的尺寸边界均匹配常规5-8kg级多旋翼无人机的安装接口，可直接适配现有主流飞控安装布局，无需额外改动机身主梁的孔位分布。

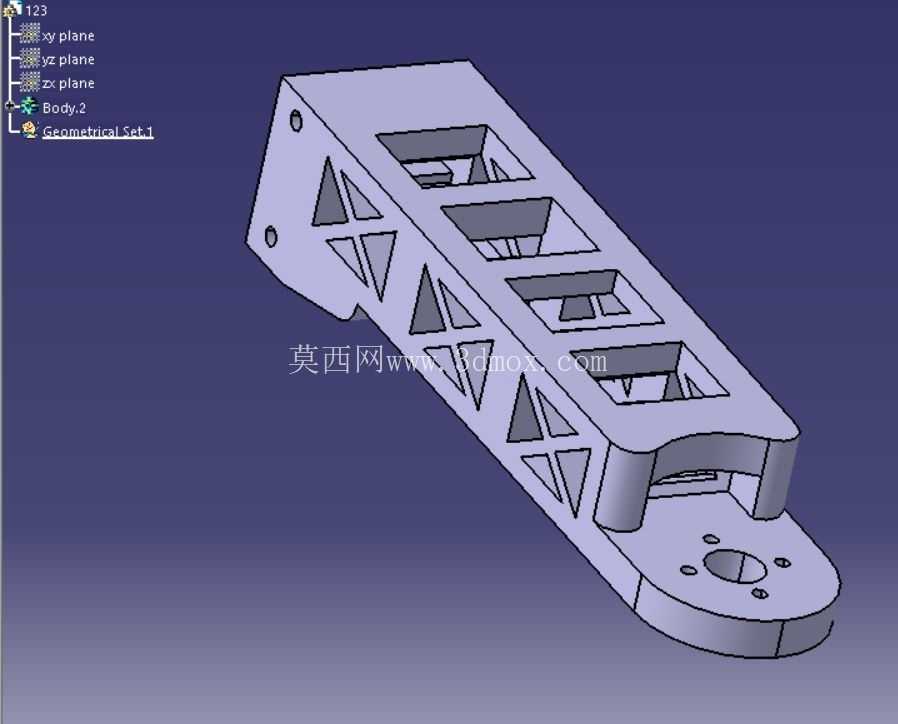

　　从结构布局来看，机臂主体采用碳纤维卷管成型工艺的设计思路，管壁厚度控制在1.2mm-1.5mm区间，在保证抗弯扭强度的前提下尽可能降低自重，管身沿轴向均匀排布的安装孔位，分别对应电调固定座、电机安装座、LED航灯、线卡的安装需求，孔位间距严格遵循通用航模配件的安装模数，孔边做0.2mm的倒角处理，避免安装时应力集中导致管壁开裂。机臂与机身中心板的连接端做了嵌套式衬套设计，衬套采用6061铝合金机加工成型，与碳管内壁采用过盈配合加环氧胶粘接的固定方式，衬套上预留的2个M3螺丝孔可直接与中心板的机臂座锁紧，安装后机臂的水平跳动量控制在0.1mm以内，可有效降低电机高速运转时的共震问题。

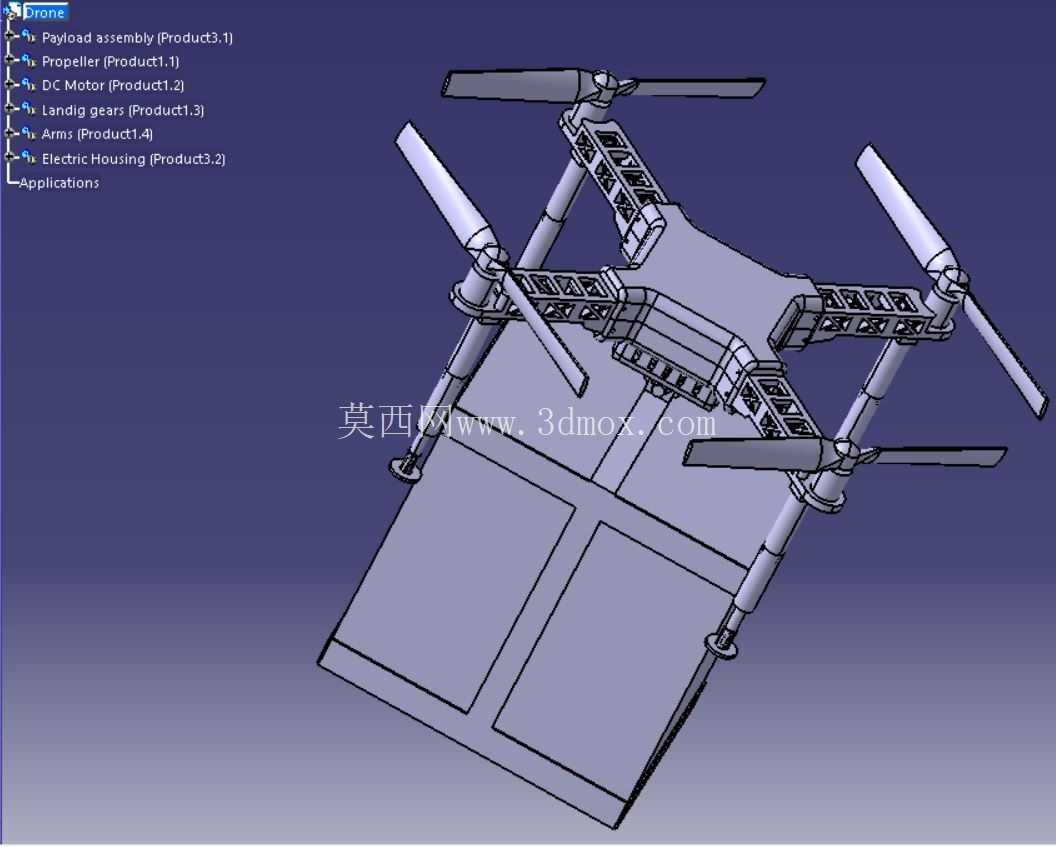

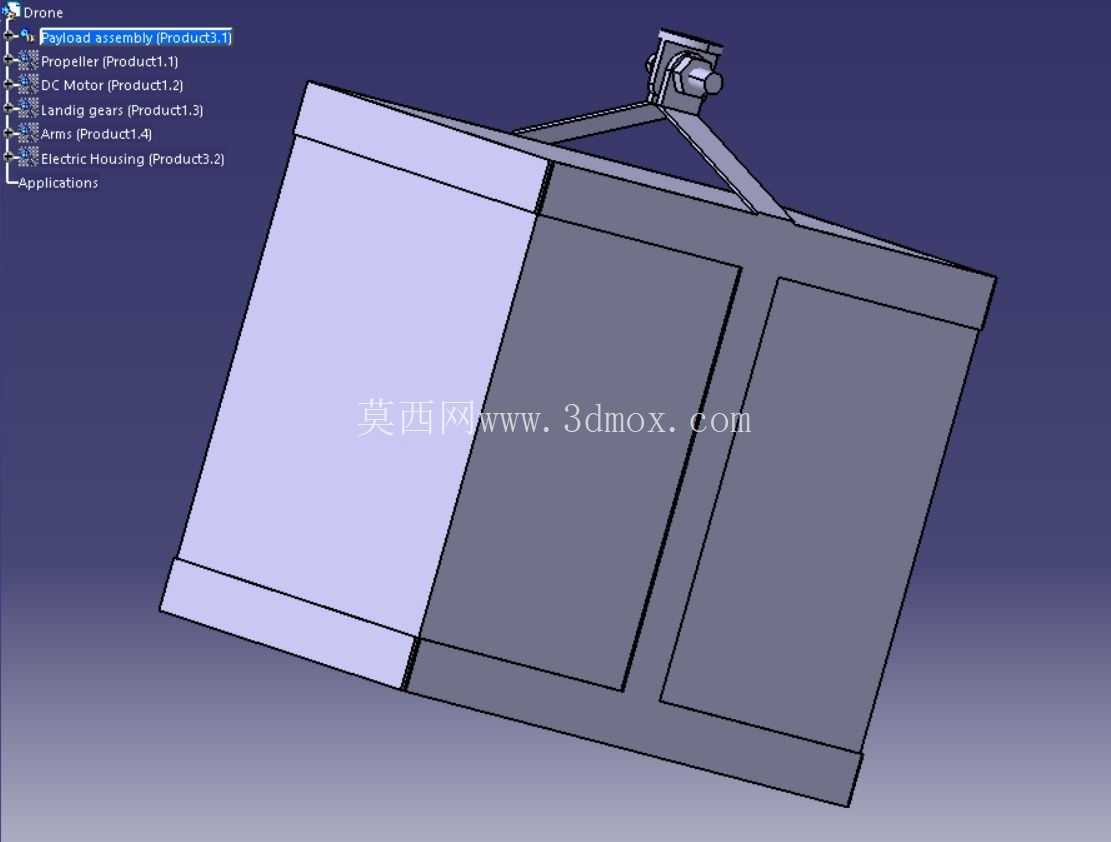

　　负载释放系统采用电磁吸附式设计思路，摒弃了传统舵机摇臂式释放结构的卡位、脱钩不畅问题。整套机构的核心吸附单元为直流吸盘式电磁铁，额定工作电压与无人机动力电源电压匹配，无需额外加装降压模块。电磁铁固定座直接集成在机臂靠近机身的下侧位置，安装位置避开起落架的支撑干涉区，挂载点与机身重心的垂直距离控制在35mm以内，避免挂载负载后出现重心偏移影响飞行姿态。当飞控给出挂载信号时，电磁铁持续通电产生磁吸力，将带铁质吸附片的负载挂架牢牢吸合，磁吸力的安全系数设计为额定挂载重量的3.5倍，可应对飞行过程中的气流扰动、机动动作带来的瞬时拉力，不会出现空中意外脱钩的情况；当飞控给出释放信号时，电磁铁瞬间断电，磁吸力完全消失，负载在自身重力作用下与挂架自然分离，释放响应时间小于0.2s，无延迟卡滞问题。

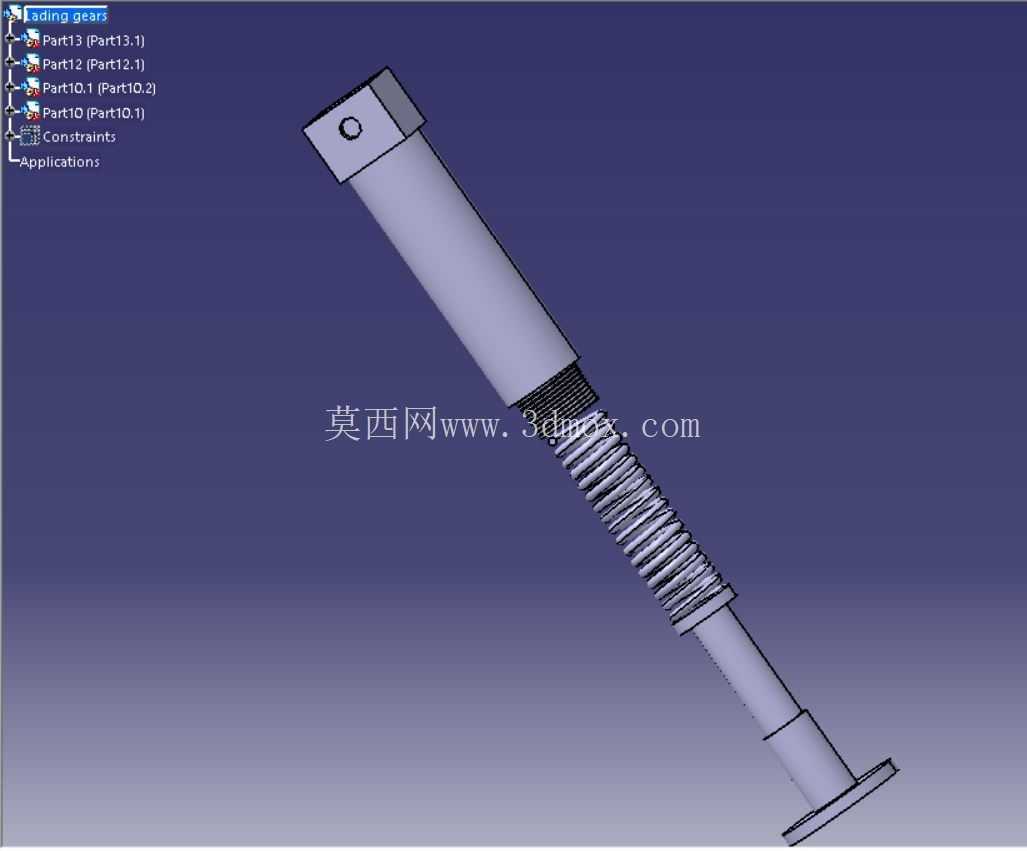

　　起落架部分采用弹性支撑结构设计，支撑臂与机臂下侧的安装座采用铰接连接，铰接位置内置圆柱螺旋压缩弹簧，弹簧的刚度系数经过反复调校，在无人机以0.5m/s的常规着陆速度触地时，弹簧可吸收70%以上的地面冲击载荷，避免冲击力直接传递到机臂与机身内部的飞控、电池等精密元器件上。支撑臂的下端采用弧形脚撑设计，脚撑接触地面的一侧贴有2mm厚的丁腈橡胶防滑垫，可在水泥地面、草地、轻微起伏的硬质土坡上稳定停靠，不会出现侧滑倾覆问题。整套起落架的折叠角度经过限位设计，收纳时可向机臂方向翻转贴合，不会额外占用运输收纳空间，展开后支撑跨度满足挂载状态下的着陆稳定性要求，即使挂载额定最大负载着陆，也不会出现机臂擦地、负载磕碰地面的问题。

　　在结构细节处理上，所有金属结构件的边角都做了R0.5以上的圆角处理，避免安装维护时划伤操作人员，也减少飞行过程中的尖锐边角带来的空气阻力；所有走线位置都预留了专用的过线孔与线卡固定位，电源线、信号线可沿机臂内壁排布，既减少了外露线材的风阻，也避免线材被螺旋桨气流吹动出现晃动干扰飞行传感器。整套结构的重量分配经过严格核算，单侧机臂含释放机构、起落架的总重量控制在180g以内，不会给无人机带来过多的无效载荷，可有效提升续航表现。在实际作业场景中，这套结构可适配物资投送、植保药剂挂载、航拍设备挂载等多种使用需求，负载释放机构可根据不同的挂载重量更换对应吸力规格的电磁铁，无需改动整体安装结构，通用性较强；减震起落架的弹簧可根据不同的起飞重量更换对应刚度的型号，满足不同载荷等级的着陆减震需求。
