控制面板通用嵌入式旋转开关结构

　　做了十几年的设备结构设计，经手的控制柜、操作面板少说也有上百套，旋转开关这类看似不起眼的操控元件，往往是最容易在安装适配、操作手感上出问题的环节。很多新手工程师选型时只看电气参数，忽略了机械结构的安装边界和人机交互的细节，最后要么装上去和面板间隙不均，要么操作时旋钮晃荡、档位模糊，反而拉低了整台设备的质感。

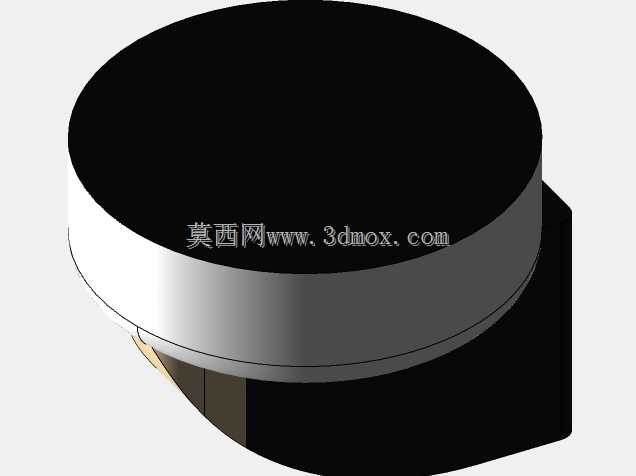

　　这次做的这款旋转开关结构，核心定位就是适配标准嵌入式面板安装的通用场景，不管是小型工控设备的本地操作面板、生产线旁的就地控制箱，还是中小型实验设备的操控界面，都能直接匹配常规的面板开孔尺寸。先从安装边界说起，整个开关的基座采用圆形嵌套设计，外圈的定位环刚好卡在面板开孔的内侧，不需要额外打固定螺丝孔，靠环边的卡扣结构就能卡紧在1.5-3mm厚度的冷轧钢板、ABS工程塑料面板上，安装时从面板正面推入就能卡合，后期维护拆卸也不用拆面板背面的走线，比传统的螺母锁紧式开关省了至少一半的装配时间。

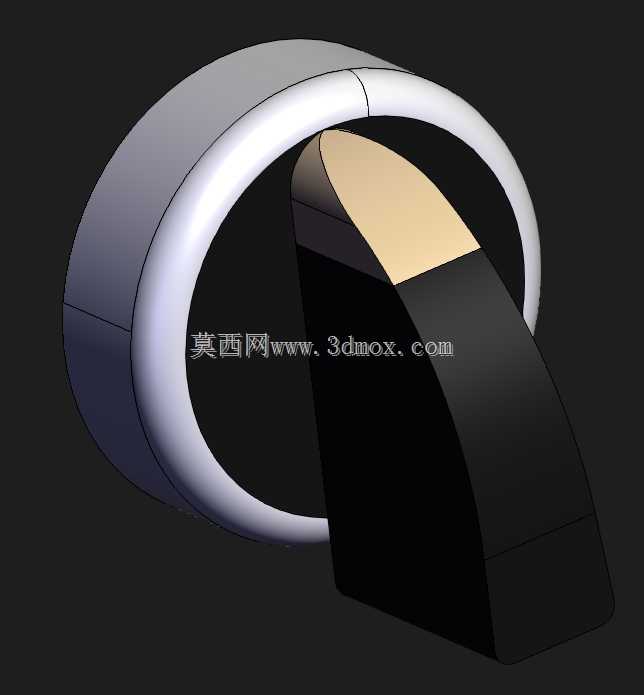

　　从功能特性上看，这款开关的旋钮部分做了偏心的弧面造型，不是传统的圆形平旋钮，操作时手指搭上去的接触面做了微弧凹陷，戴薄劳保手套操作也不会打滑，旋转的档位阻尼做了分段设计，每旋转30度有一个清晰的档位卡点，不会因为设备运行的振动导致开关自行移位。旋钮的外露部分高度控制在18mm，不会因为突出面板太多被过往的物料、工具误碰触发，同时也不会因为太矮导致操作时手指蹭到面板表面。内部的转动结构做了限位设计，最大旋转角度90度，对应两档开关的通断状态，不会出现过度旋转拧坏内部触点的问题。

　　设计思路上，一开始也考虑过做传统的圆形旋钮，但实际去车间调试设备的时候发现，很多操作工手上沾了切削液或者灰尘，圆形旋钮拧的时候容易打滑，尤其是需要快速切换开关状态的时候，找不到旋钮的受力点。后来把旋钮的操作面改成了带切边的偏心造型，不管从哪个角度伸手过去，都能快速摸到切边的位置，不用低头看就能判断开关当前的档位状态——切边指向水平位置是关，指向垂直位置是开，靠触觉就能完成操作，不用视线转移，对于需要一边观察设备运行状态一边操作的场景非常实用。

　　结构细节上，基座和面板接触的位置加了一圈薄的橡胶密封垫，安装后能达到IP54的防护等级，面板上溅到的切削液、灰尘不会顺着开孔掉进控制箱内部，适合车间里的多尘、有少量溅液的使用环境。转动轴和基座之间加了耐磨的POM衬套，长期旋转不会出现塑料磨损导致的旷量，按每天操作20次计算，使用寿命能达到10万次以上，满足常规工业设备的全生命周期使用需求。接线端的位置做了内凹设计，导线接好之后不会因为推装开关的时候挤压导线导致绝缘皮破损，接线端子采用标准的6.3mm插片，和常规的冷压端子完全匹配，不用额外定制接线配件。

　　很多人觉得开关这类小元件不需要专门做三维结构验证，实际上在做面板布局的时候，如果开关的三维模型尺寸不准，很容易出现安装后和旁边的按钮、指示灯干涉，或者背面的接线端和箱体内的走线槽、元器件撞件的问题。这个模型把安装后的前后突出尺寸、旋转时旋钮的运动包络都做了完整的还原，做面板布局的时候直接导入装配体，就能提前检查干涉情况，不用等到实际打样安装才发现问题。旋钮的外观做了分色处理，操作面用醒目的浅色调，基座部分用深色调，装在灰色或者白色的控制面板上辨识度很高，操作人员能快速找到开关位置。

　　另外在设计的时候也考虑了不同场景的适配性，整个开关的安装开孔直径和市面上主流的同规格旋转开关完全兼容，如果后期设备升级需要替换不同功能的开关，不用重新给面板开孔，直接替换就能用，减少了改造成本。转动的阻尼力度也做了适配，既不会太松一碰就转，也不会太紧拧的时候需要用很大的力，不管是女工还是手上有油污的操作工，都能轻松操作。没有做多余的装饰结构，所有的造型都是为了功能服务，弧面的旋钮不仅是为了好操作，也能避免积灰，表面的弧形让灰尘不容易堆积，清洁的时候用抹布一擦就能干净，不会像有凹槽的旋钮那样藏污纳垢。
