旋耕机旋翼传动丝杆组件结构设计

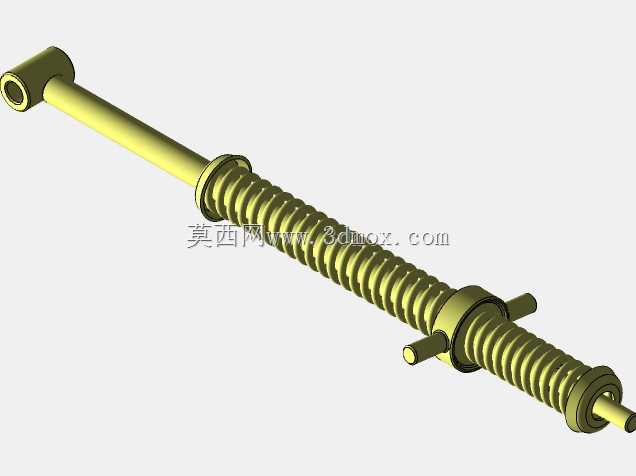

　　该部件为旋耕机旋翼系统的核心传动丝杆组件，主要应用于中小型农田耕整作业的旋耕设备中，承担旋翼升降调节、作业深度精准控制的传动功能，是旋耕机作业状态调整环节的关键受力构件。在实际田间作业场景中，该组件需要承受耕作过程中土壤反作用力带来的轴向冲击载荷，同时要适配频繁的调节操作需求，保证旋翼高度调整过程的平顺性与锁止可靠性，避免作业过程中出现耕深漂移、部件卡滞等问题。从结构设计逻辑来看，该组件采用梯形传动螺纹作为核心传动结构，螺纹牙型经过受力优化，牙侧角适配农机作业的大载荷、低转速传动需求，相比普通三角螺纹具备更好的轴向承载能力与自锁性能，无需额外加装锁止机构即可在调节到位后保持稳定的位置状态，减少了复杂锁止结构带来的故障点。

　　组件一端设计有铰接安装端，带横向通孔的圆柱铰接结构可直接与旋耕机机架的调节支座配合，通过销轴连接实现摆动自由度补偿，抵消机架加工误差与作业形变带来的装配应力，避免丝杆承受额外的径向弯矩，延长部件使用寿命。丝杆中部配套的调节螺母采用双凸耳结构设计，两个对称布置的圆柱销轴可直接与旋翼支架连接，将丝杆的直线位移转化为旋翼支架的绕轴摆动，实现耕深的线性调节，螺母与丝杆的配合面预留了适配农机作业环境的润滑储油间隙，可填充润滑脂减少泥沙侵入带来的磨粒磨损，适配田间多尘、多泥沙的恶劣作业环境。从安装边界尺寸来看，组件整体为长轴类结构，铰接端外径、螺纹公称直径、调节螺母安装跨距均匹配主流15-25马力段配套旋耕机的安装尺寸，

　　安装时无需对原有设备的机架结构进行二次改造，可直接替换同规格的老旧损坏部件，装配过程中仅需保证丝杆轴线与调节摆动平面的平行度误差控制在允许范围内，即可避免出现传动卡滞、螺纹偏磨等问题。丝杆末端设计有轴向限位轴肩，可限制调节螺母的最大行程，避免操作过程中螺母脱出丝杆造成调节失效，同时末端的光轴段可配套防尘护套，减少作业过程中泥水、秸秆碎屑附着在螺纹表面，降低日常维护的频次。在实际建模过程中，该结构的螺纹特征采用真实牙型建模而非装饰性贴图，可直接用于后续的工程图导出、干涉校验与受力仿真分析，装配关系完全还原实际设备的配合公差，铰接端的通孔、调节螺母的销轴孔均按照实际装配间隙设计，可直接用于虚拟装配验证，

　　排查设计阶段可能存在的运动干涉问题。针对农机作业的载荷特性，该组件的结构设计刻意弱化了不必要的高精度加工要求，螺纹部分的公差等级选用中等配合精度，既满足传动功能需求，又能降低零部件的加工制造成本，适配农机产品的成本控制要求，同时核心受力部位的轴径经过强度校核，可承受额定载荷下的交变应力，避免作业过程中出现丝杆断裂、螺纹滑牙等失效问题。
