4寸150磅级法兰连接短节结构设计

　　在石化、市政给排水、暖通空调、工业循环水等管路系统的现场安装与预制装配环节，经常会遇到两段带法兰接口的设备或管线存在间距偏差的情况，这时候就需要用到特定规格的法兰短管来完成衔接，避免强行组对造成的法兰密封面错位、螺栓受力不均引发的泄漏隐患。这款4寸150磅级的法兰短管，就是针对公称通径DN100、压力等级Class150的管路场景设计的衔接构件，日常在泵组进出口与管线的对接、阀门安装位置的间距补偿、仪表取源部件的安装延伸段都能见到这类构件的身影。

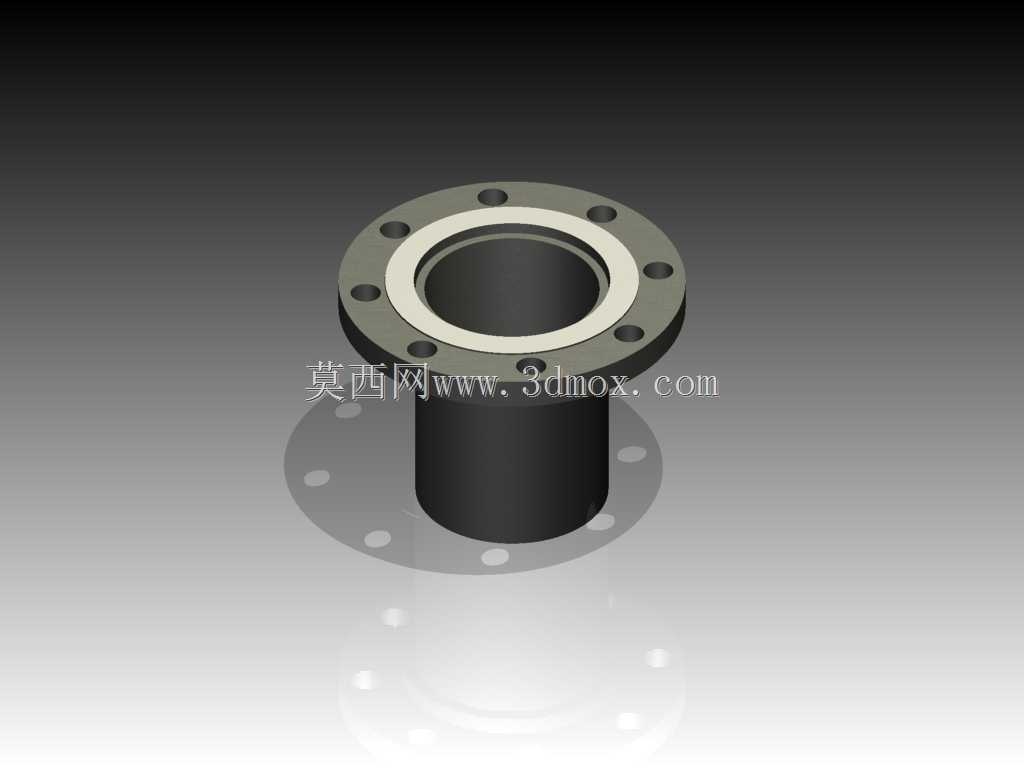

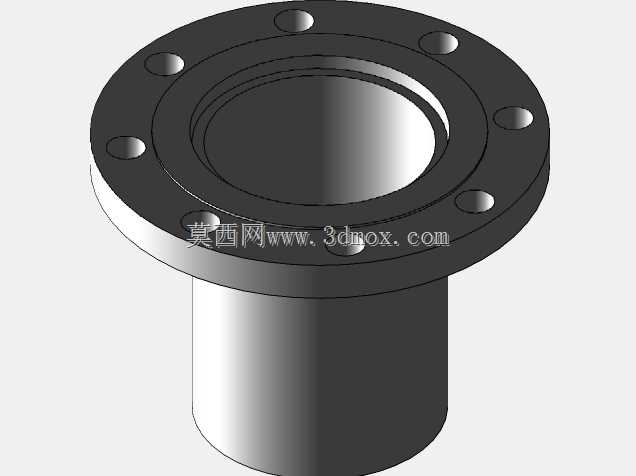

　　从结构设计逻辑来看，这款短管采用一端带整体凸面法兰、另一端为直管段的结构？不对，仔细看模型是单法兰结构？不，不对，模型呈现的是法兰与短管筒体组焊成型的结构，法兰端的密封面为突面形式，密封面区域加工有连续的水线纹路，用来在安装时配合非金属垫片形成可靠的静密封，阻断管内介质的外泄通道。法兰盘上的螺栓孔采用跨中布置，也就是螺栓孔中心与管路中心线的垂线呈45度错位，这种布置方式符合ASME B16.5以及国内钢制管法兰标准的安装要求，能够避免安装时螺栓与相邻管线的支吊架、保温层产生干涉，同时让法兰圆周方向的螺栓压紧力分布更均匀，减少密封面局部压应力不足导致的泄漏概率。

　　尺寸边界方面，这款短管的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格匹配150磅级4寸法兰的标准参数，法兰厚度满足该压力等级下的强度要求，能够承受管路运行时的内压推力、螺栓预紧力以及管线传递的附加弯矩，不会在长期运行中出现法兰盘翘曲变形的问题。短管筒体的内径与同通径的管线内径保持一致，避免通径突变造成的介质流阻增大、局部紊流引发的管道振动或者冲蚀磨损，筒体的壁厚根据150磅级对应的公称压力计算取值，兼顾承压强度与材料成本，不会出现过度设计造成的材料浪费，也不会因为壁厚不足留下承压隐患。

　　实际应用中，这类法兰短管的安装流程也有明确的工程要求：安装前需要检查法兰密封面是否有磕碰、划痕、锈蚀等缺陷，筒体部分是否有焊接变形、椭圆度超差的问题；组对时要保证短管的法兰端面与管线轴线垂直，垂直度偏差不能超过法兰外径的1%，最大偏差不超过2mm，避免螺栓紧固后密封面受力不均；螺栓紧固要采用对角交叉紧固的方式，分2到3次逐步拧紧到规定的预紧力矩，不能一次性把单颗螺栓拧死，防止法兰偏斜。在输送腐蚀性介质的场景中，还可以根据介质特性对短管的筒体和法兰做对应的防腐衬里或者表面处理，比如衬四氟、镀锌、喷涂防腐涂层，提升构件的耐蚀寿命，适配不同的介质输送需求。

　　从建模逻辑来说，构建这个三维模型的时候，首先要确定基准坐标系，以短管的筒体轴线作为旋转中心轴，先绘制筒体的内外轮廓旋转生成筒体实体，再绘制法兰盘的截面轮廓旋转生成法兰基体，之后按照标准参数定位螺栓孔的位置，通过阵列切除生成所有螺栓孔，再加工出密封面的水线结构，最后对焊接位置做焊缝的工艺特征处理，还原实际产品的组焊结构。建模过程中要严格控制各个尺寸的公差配合，比如法兰密封面的平面度、螺栓孔的位置度，这些参数直接影响后续工程出图、生产加工以及现场安装的适配性，如果螺栓孔位置度超差，现场安装时就会出现螺栓穿不进去的问题，需要现场铰孔处理，既耽误施工进度，也会影响法兰的连接强度。

　　这类法兰短管看似是管路系统里的小型衔接构件，但在整个管路的可靠运行中起到的作用不可忽视，很多管路的泄漏故障都出现在这类衔接构件的安装或者选型失误上，比如压力等级不匹配、法兰密封面形式选错、长度尺寸偏差过大，都会给后续的系统运行留下隐患。在做管路三维布局设计的时候，提前调用标准参数的法兰短管模型进行管线排布，能够精准统计管线预制段的长度，减少现场施工的切割、焊接工作量，提升管路预制的装配精度，降低现场安装的返工率。
