绳索切换高弹力弹簧夹结构设计

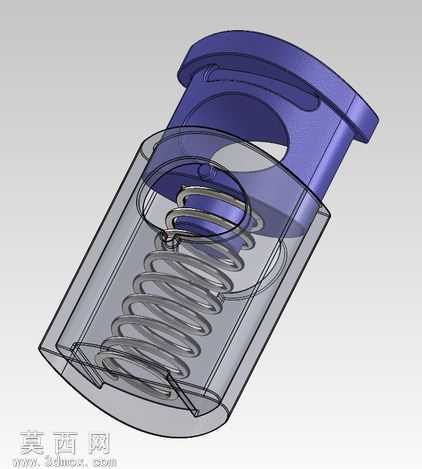

本作品为绳索切换用高弹力弹簧夹组装结构，采用三维参数化建模方式完成整体设计，建模过程中先对夹体外壳、内部弹簧、顶部按压切换件三个核心部件进行独立草绘，通过拉伸、切除、螺旋线扫描等特征命令完成单个零件的细节构建，再按照实际装配关系完成组件配合，确保各部件之间的运动间隙符合实际使用需求。渲染阶段采用半透明材质表现外侧夹体外壳，清晰展示内部弹簧的排布与压缩行程结构，顶部受力按压件采用哑光金属材质区分，还原金属冲压件的真实质感，弹簧部分采用亮面金属材质突出弹性构件的视觉特征，整体渲染效果兼顾结构展示性与真实质感表现。结构设计上，该夹具采用内置圆柱螺旋压缩弹簧提供复位弹力，外侧为半包裹式筒状夹体，对内部弹簧形成防护同时预留绳索穿入的通道，顶部设置带弧形握持面的按压切换件，按压时可带动内部卡位结构动作，实现绳索夹持状态的快速切换，松开后弹簧自动复位完成锁止，整体结构紧凑无冗余部件，各零件的壁厚、圆角均按照五金冲压与弹簧加工的工艺要求设置，避免出现加工难度过高的尖锐结构与超薄壁厚。设计思路围绕绳索快速切换夹持的使用场景展开，优先保证夹持动作的顺畅性与弹簧的使用寿命，在夹体侧壁开设观察槽位方便使用者观察内部弹簧状态与绳索穿入位置，顶部按压面做加宽弧形处理提升按压操作的舒适度，夹体底部做收边处理避免绳索穿入时被锐边划伤，各装配位置预留合理的公差配合间隙，确保组装后按压切换动作无卡滞，弹簧的弹力参数经过模拟校核，既能够提供足够的绳索夹持力避免松脱，又不会出现按压力度过大导致操作费力的问题，整体结构兼顾实用性与工艺可行性，可直接用于五金夹具类产品的结构参考与样机开发。
