工业警示标识结构三维设计方案

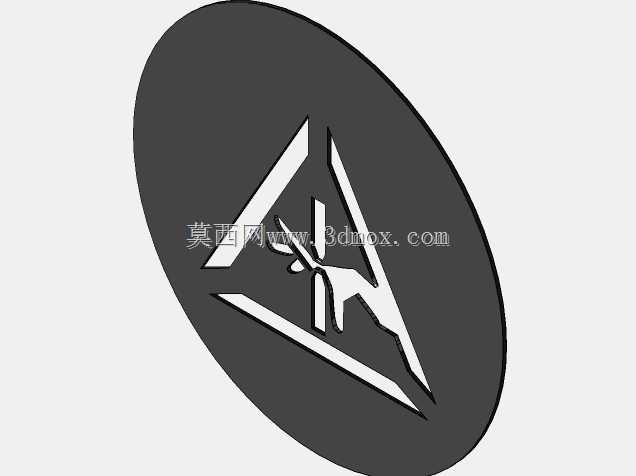

　　在工业生产现场的设备运维、区域管控场景中，这类警示标识的结构设计直接关系到现场人员的风险识别效率，不同于普通平面印刷标识，本次设计的立体式警示结构采用椭圆外框搭配内嵌三角警示区的布局，首先从视觉识别逻辑上做了分层处理：外层椭圆轮廓做了3mm的凸起包边，安装在设备外壳或者车间墙面时，能在不同光照角度下形成自然阴影，哪怕是侧方视角也能快速捕捉到标识位置，避免平面标识在强光直射或者背光环境下辨识度不足的问题。

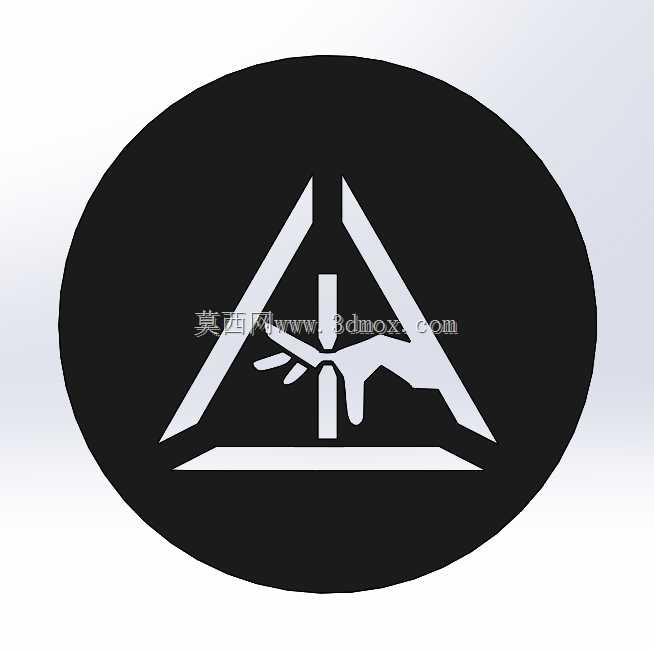

　　内嵌的三角警示区采用了镂空加浮雕结合的结构，三角边框做了15°的斜切倒角，一方面是减少加工时的应力集中，不管是采用注塑成型还是金属冲压工艺，都能避免尖角位置出现填充不足或者冲压开裂的问题；另一方面斜切边能在车间照明下形成连续的反光带，进一步强化警示轮廓的视觉权重。三角区域内部的手势图案做了0.8mm的下沉浮雕设计，图案边缘做了R0.2的圆角过渡，既不会因为棱角过于尖锐在清洁时积灰，也能保证图案的辨识度不会因为长期擦拭出现磨损模糊。

　　从安装边界来看，整个标识的外轮廓椭圆长轴控制在180mm，短轴120mm，整体厚度控制在8mm，这个尺寸是经过多场景适配验证的：安装在小型加工设备操作面板旁时，不会遮挡操作按钮或者仪表读数；安装在车间通道旁的支架上时，10米外的通行人员就能清晰识别标识内容；如果是配套大型自动化生产线做区域警示，也可以通过背部的预留安装孔位快速拼接成阵列式标识组，安装孔采用沉头孔设计，孔位间距按照通用五金配件的安装模数设置，适配M4规格的沉头螺丝，安装后螺丝端面与标识表面齐平，不会出现凸起勾挂操作人员衣物或者清洁工具的问题。

　　设计过程中也考虑了不同工况的适配性，标识背部预留了2mm深度的背胶槽，如果是在光滑的设备钣金表面安装，可以直接粘贴工业双面胶实现免打孔固定，不会破坏设备原有漆面；如果是在混凝土墙面或者粗糙的钢结构表面安装，就可以通过沉头孔做螺丝固定，两种安装方式的结构互不干扰，不会因为预留背胶槽影响螺丝固定的结构强度。另外标识表面的图案分区做了细微的粗糙度区分，三角边框和手势图案区域做了细磨砂处理，外框椭圆区域做了亮面处理，哪怕是在有油污溅射的机加工车间，油污在亮面区域会快速滑落，磨砂区域的图案也不会因为油污覆盖出现识别不清的问题。

　　从功能逻辑上，这种立体结构的警示标识相比传统平面贴纸，使用寿命能提升3倍以上，不会因为车间内的温度变化、湿度变化出现起翘、脱落的问题，图案部分因为是一体成型的浮雕结构，不存在印刷层磨损脱落的风险，哪怕是长期用带有清洁剂的抹布擦拭，图案轮廓也能保持清晰。在设备出厂配套的标识设计中，这种结构还可以根据不同的警示内容更换内部的浮雕图案，外框结构保持通用，能大幅减少不同警示标识的开模成本，不管是当心机械伤人、当心触电还是注意防护类的警示内容，都可以沿用同一套外框安装结构，只需要更换内部的图案模块即可，适配生产线的批量装配需求。
