手动小型圆柱折弯加工工装夹具

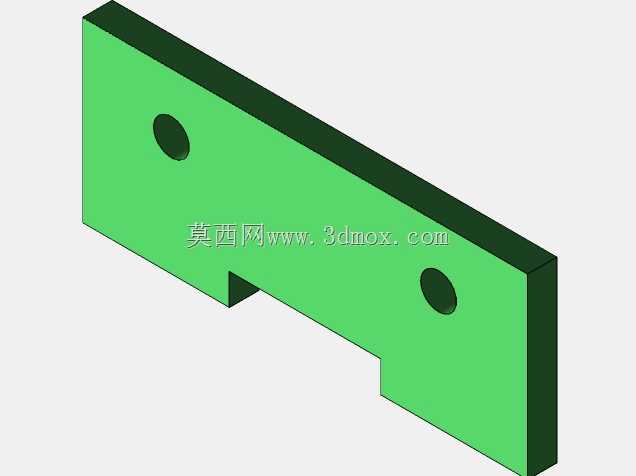

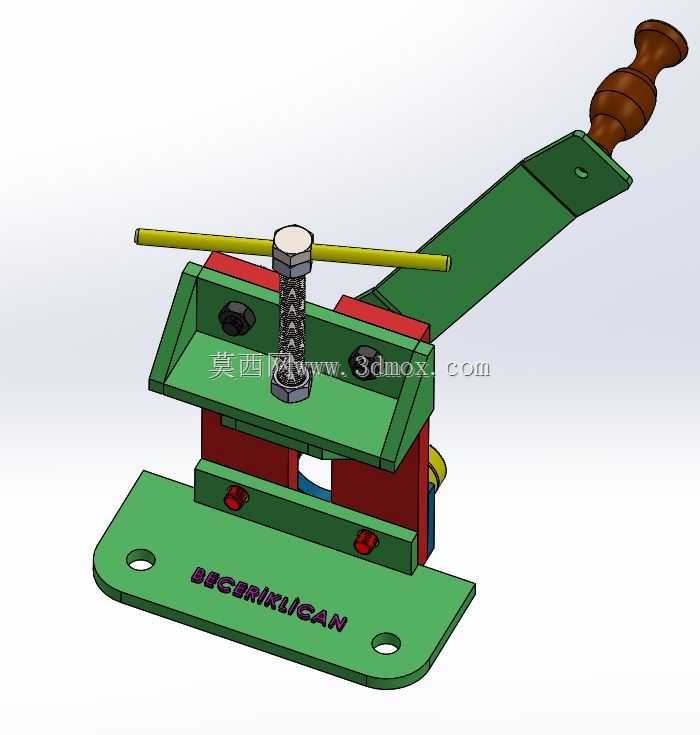

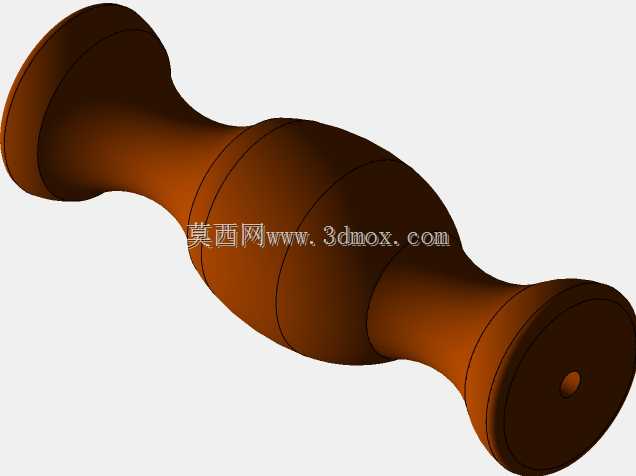

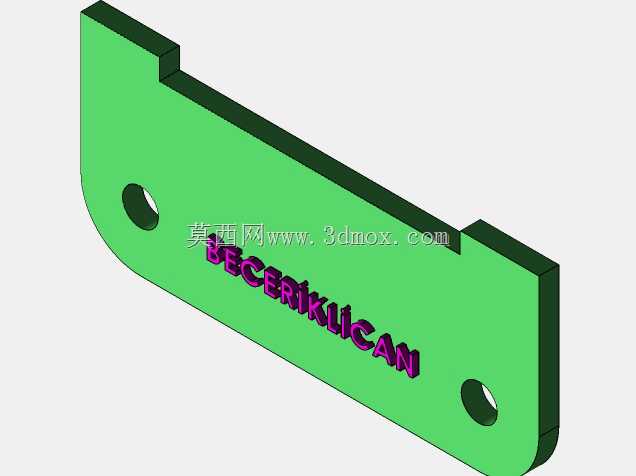

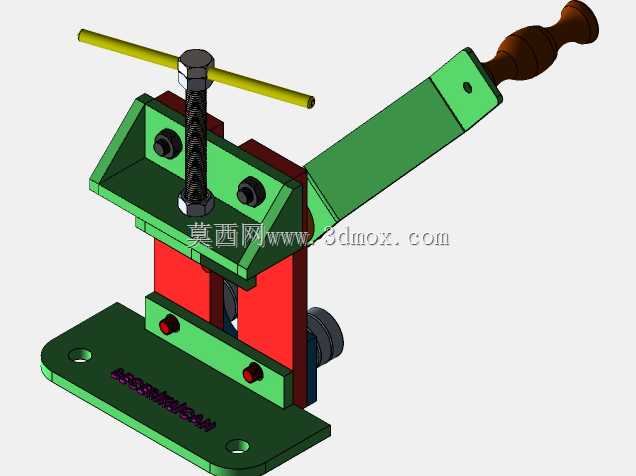

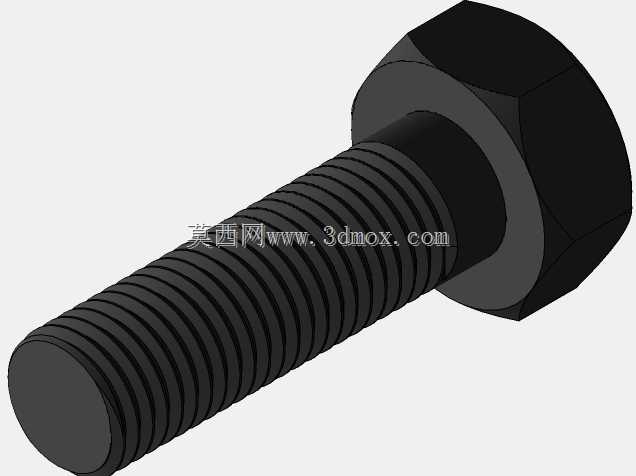

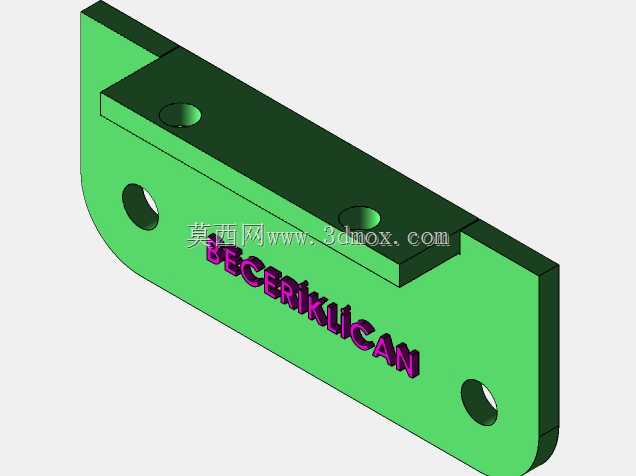

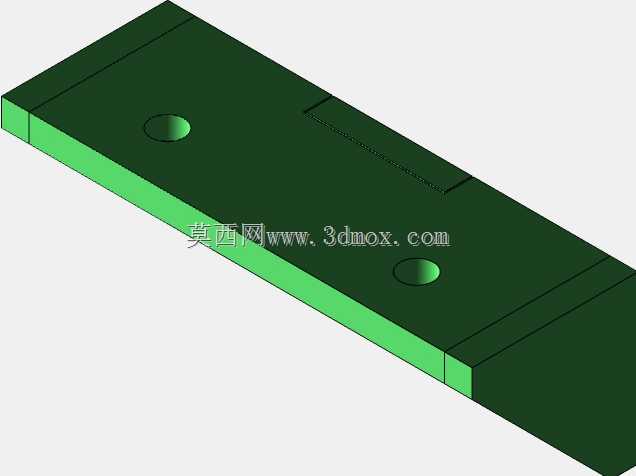

　　这款手动折弯工装主要面向小批量五金加工、维修作坊、教学实训场景下的细径圆柱金属线材、薄料小型圆柱件折弯作业，区别于大型数控折弯设备的高投入、大占地特性，该工装可直接固定在常规钳工工作台面上，无需外接动力源，单人即可完成操作，适配多规格小尺寸圆柱类工件的定角度折弯需求，在五金件修配、小型铁艺构件加工、实训教学演示场景下实用性极强。从结构设计逻辑来看，工装采用分体式组装结构，底部安装底板设置两个对称的通孔安装位，可通过螺栓直接锁紧在工作台面，安装边界可适配常规厚度的钳工台，整体占地尺寸不足A4纸张大小，不会占用过多操作空间，闲置时也可快速拆卸收纳。核心工作区域采用V型定位槽搭配压合锁紧结构，操作端设置加长力臂的木质手柄，

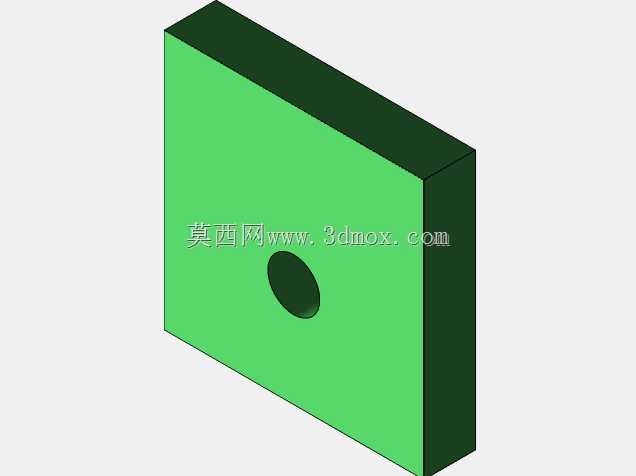

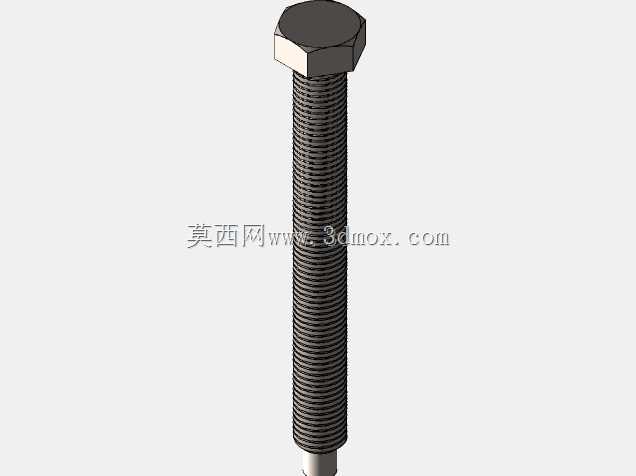

　　符合人体工程学施力角度，操作人员扳动手柄时可通过杠杆原理放大下压力，无需额外施加过大外力即可完成工件折弯，压合部位设置可更换的定位垫块，可根据待加工圆柱件的直径更换对应规格的垫块，适配不同线径的圆柱工件折弯需求，避免工件表面被压伤。工装的折弯限位结构设置在压合座侧方，穿入的定位杆可根据所需折弯角度调整伸出长度，扳动手柄时当压合座接触到定位杆即到达预设折弯角度，可保证同批次工件折弯角度的一致性，减少反复测量调整的辅助时间。从实际使用流程来看，作业前先根据待加工圆柱件的直径选装对应规格的压合垫块，调整侧方定位杆的伸出长度锁定所需折弯角度，通过底板安装孔将工装锁紧在工作台面，将待折弯的圆柱工件放置在V型定位槽内，

　　确认工件折弯点位对准压合刃口后，单手扶住工件保持定位，另一只手向下扳动手柄，通过杠杆结构带动压合座下行，直至压合座接触定位杆到达预设行程，即可完成单道折弯工序，抬起手柄后即可取出成型工件，整个操作流程无需复杂培训，新操作人员经过简单演示即可上手。结构设计上充分考虑了小工装的耐用性需求，所有受力部位均采用钢制件加工，手柄与金属连接部位设置防转销结构，避免长期施力后手柄出现松动偏转，压合座与底座之间设置导向限位结构，防止长期使用后压合座出现偏移导致折弯精度下降，所有活动连接部位均预留润滑间隙，日常使用中定期加注少量润滑脂即可保证操作顺畅，无需复杂维护。相较于市面上常见的小型折弯工具，该工装的定位结构可保证折弯点位的精度，

　　避免手动折弯时出现的点位偏移、角度不一致问题，同时整体结构没有易损的复杂传动部件，长期使用的维护成本极低，在小批量加工场景下，既可以替代大型设备完成小型圆柱件的折弯作业，也可以作为大型折弯设备的补充工装，完成一些大设备不便加工的小型特殊工件，在五金维修、非标小零件加工、职业院校钳工实训场景中都能发挥作用。工装的压合刃口做了圆角处理，折弯过程中不会在圆柱工件表面留下明显压痕，可满足外观要求较高的小型五金构件加工需求，底座上刻印的标识也可辅助操作人员快速识别工装的适配加工范围，避免超范围使用导致工装结构损坏。
