可移动折叠式液压小型吊机结构设计

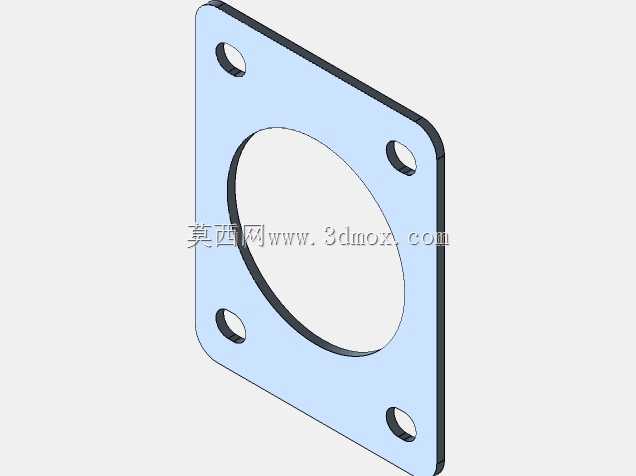

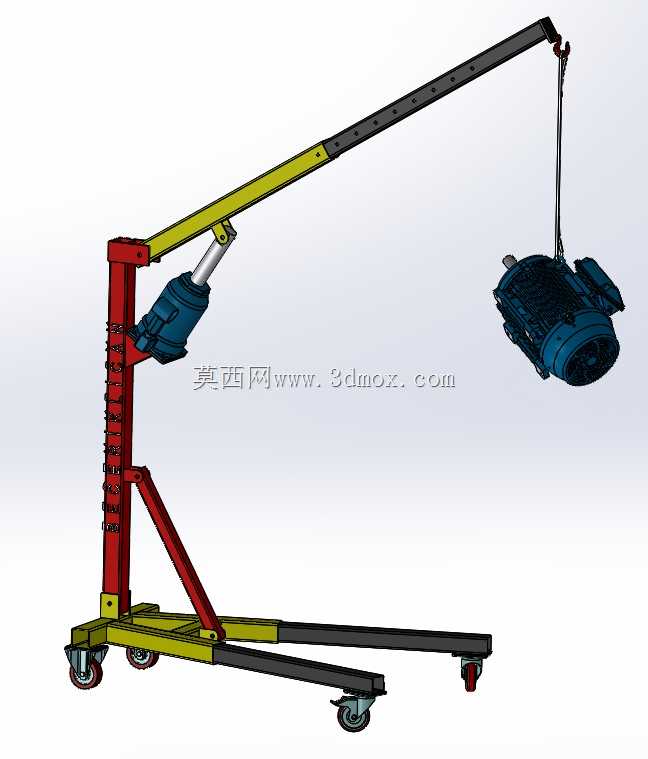

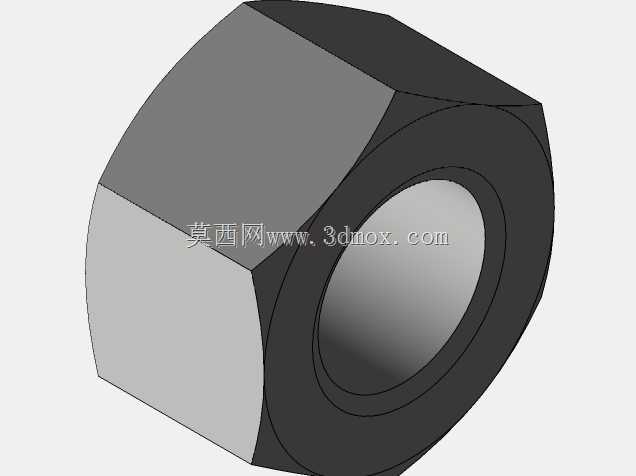

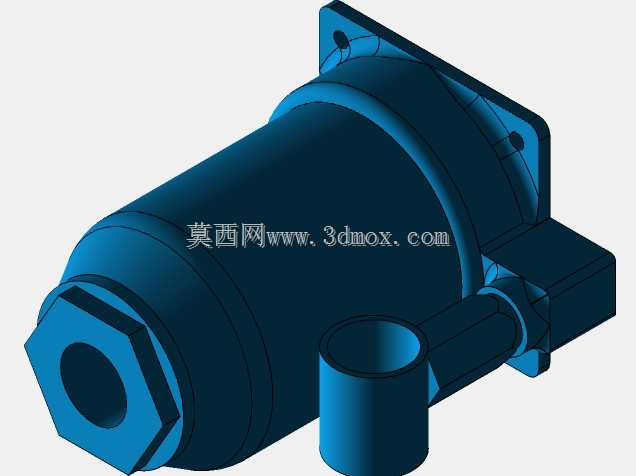

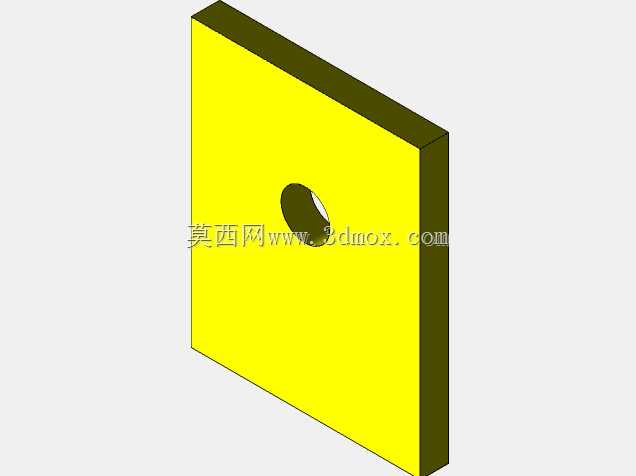

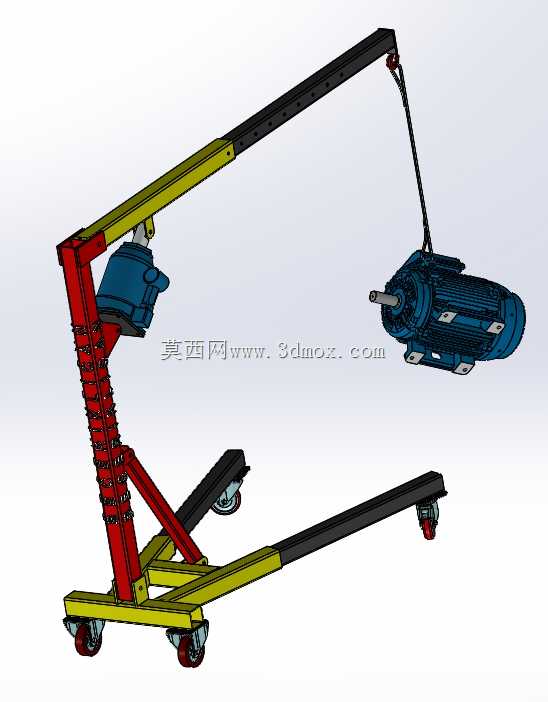

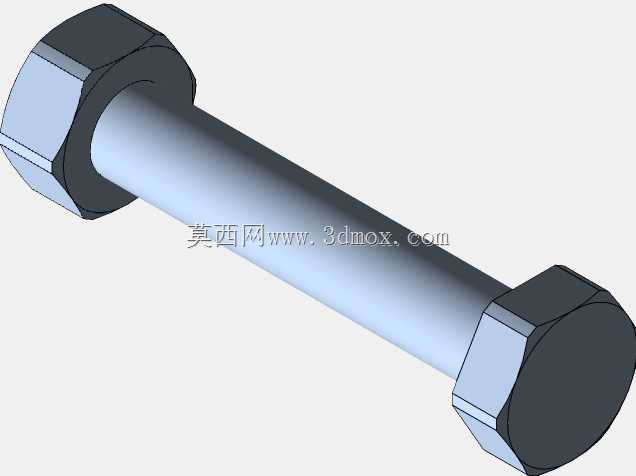

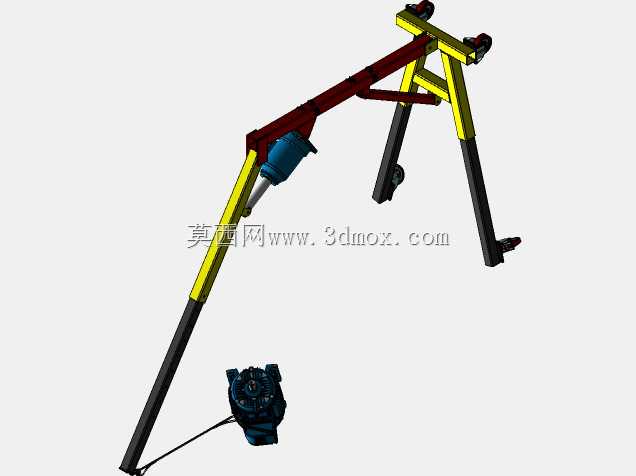

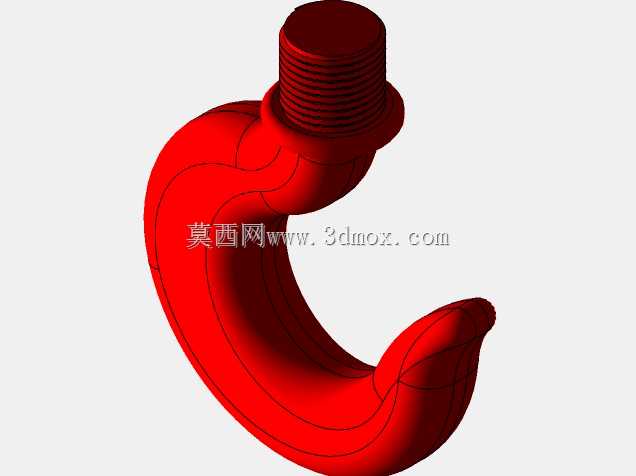

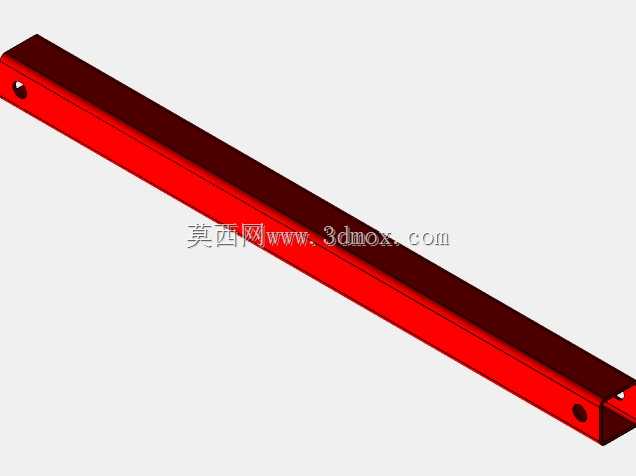

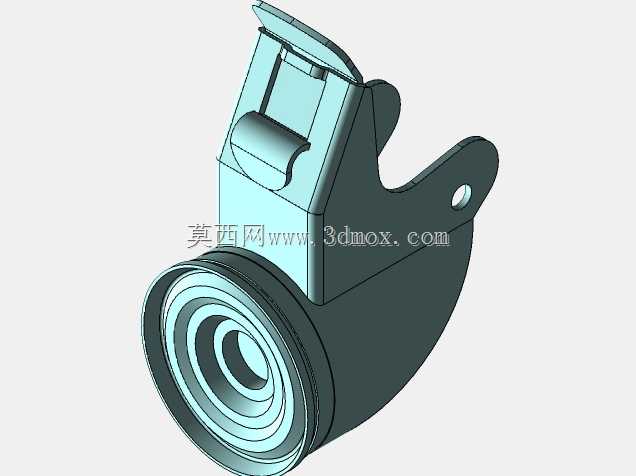

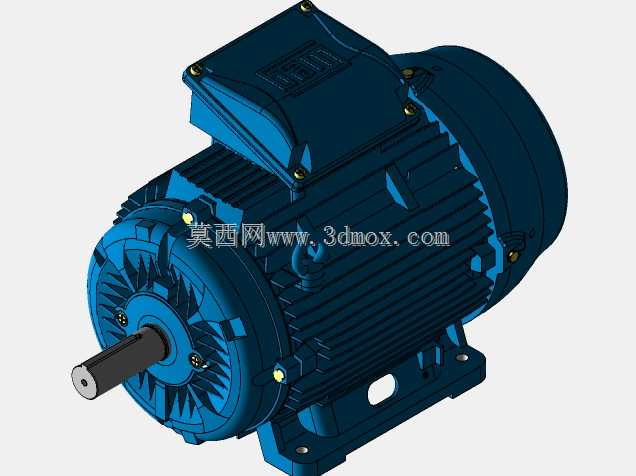

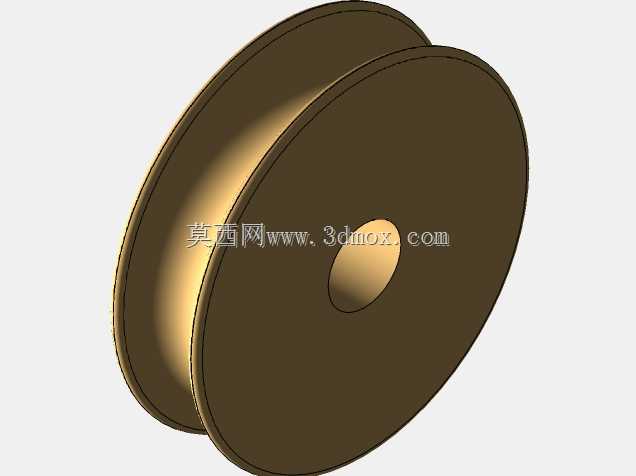

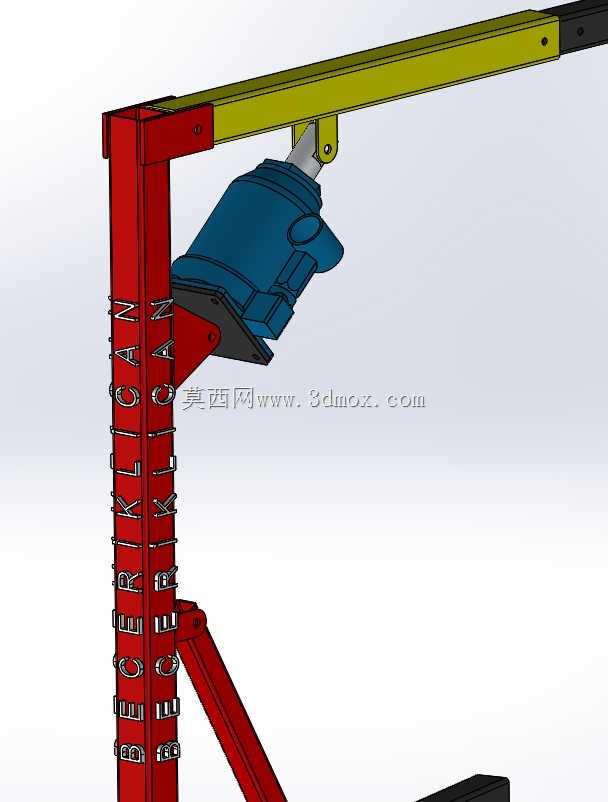

　　这款小型移动式吊机的设计，最初是针对车间内零散重型零部件的短距离转运痛点开发的，日常生产里，像电机、泵体这类重量在额定载荷范围内的工件，从工位到检验区、从备件架到装配台的转运，用大型行车占用资源调度慢，人工抬运又存在安全隐患，这类小型吊机刚好填补了中短途小吨位吊装的空白场景，除了生产车间，设备维保现场、仓储库区的重型物料上下架、小型机加工工位的工件上下料，都是它的适用场景。从功能实现逻辑上看，它采用了液压驱动的变幅结构，臂架的俯仰动作靠单根液压油缸完成，相比电动卷扬的变幅结构，液压驱动的承载抗冲击性更好，在吊装启停时不会出现明显的顿挫晃动感，操作时的力反馈更线性，作业人员可以精准控制吊点的升降高度，避免工件磕碰周边设备。

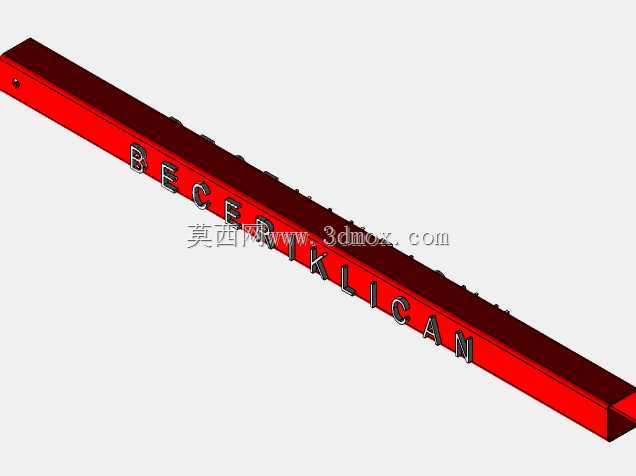

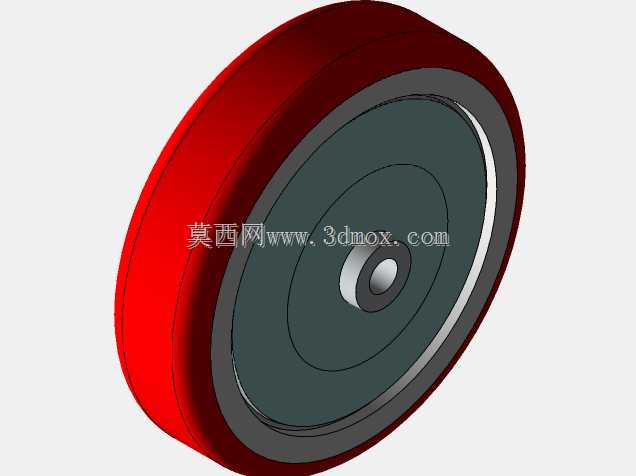

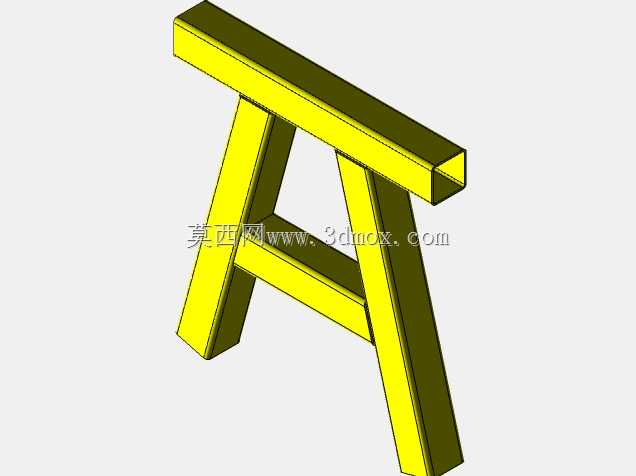

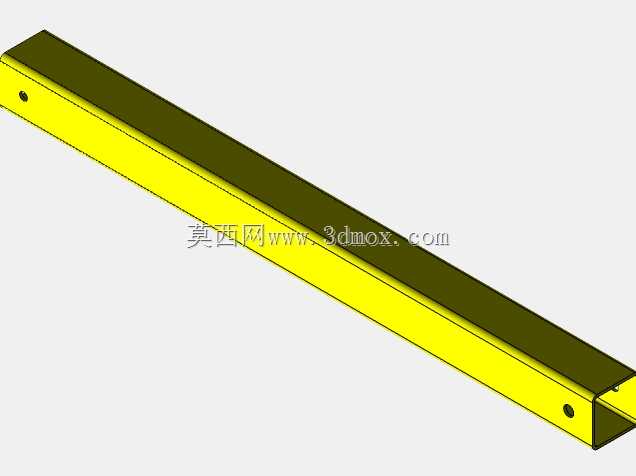

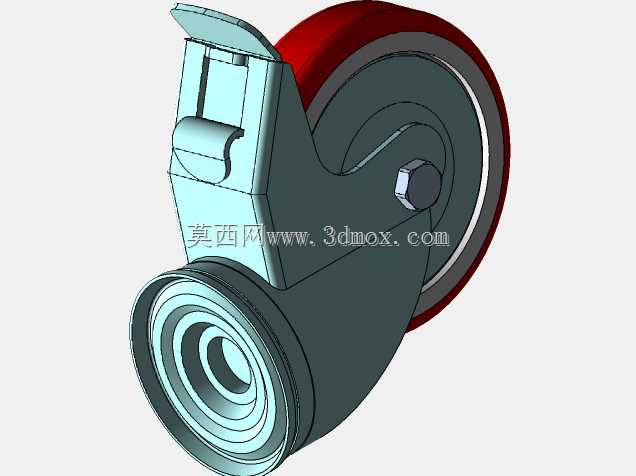

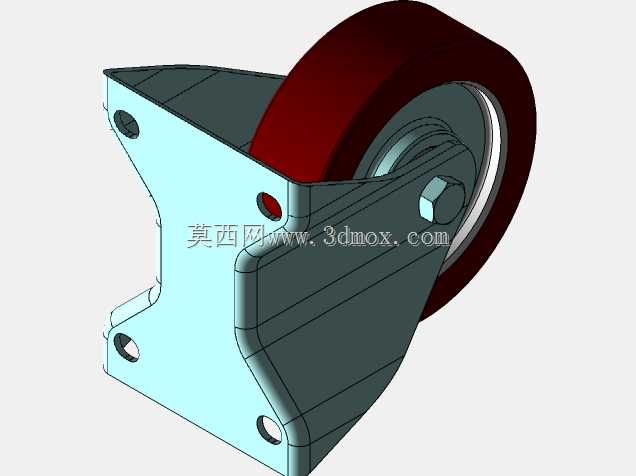

　　臂架做了多节伸缩的嵌套设计，非作业状态下可以把伸缩段完全收回，缩短整机的纵向长度，配合底部可收拢的支腿结构，闲置时可以靠在车间墙角存放，不会占用过多的生产通道空间；作业状态下支腿向外展开，配合底盘的配重分布，能把整机的倾覆稳定性系数控制在安全规范要求的范围内，即使吊重处于臂架最大伸距位置，也不会出现失稳翘腿的情况。底盘部分采用了三个万向脚轮加一个定向支撑轮的配置？不对，仔细看结构是四个脚轮，其中两个带刹车的万向轮布置在立柱侧，两个定向轮布置在支腿前端，移动时只需要扶住立柱侧的扶手就能轻松转向，到位之后踩下脚轮刹车，就能把整机固定在作业位置，不需要额外打地锚固定，转场移动不需要额外的辅助搬运设备，单人就能完成设备的移位和就位。

　　设计过程中首先做了载荷边界的限定，额定起重量对应臂架最小伸距的工况，最大伸距下的额定起重量做了折减，所有受力构件的强度校核都按照第三强度理论做了静力学仿真，立柱部分采用了矩形型钢焊接结构，表面做了喷塑处理，臂架的伸缩段之间设置了尼龙导向滑块，避免伸缩动作时金属构件直接摩擦产生异响和磨损，液压油缸的铰接点位置做了反复优化，在满足最大起升高度的前提下，尽量缩短油缸的工作行程，降低液压元件的采购成本，同时也减少了油缸外露部分被工件磕碰的概率。安装边界上，整机不需要做基础预埋，只要地面是平整的硬化水泥地面就能使用，作业时的地面承载力要求不高，普通车间的地坪强度完全可以满足；整机的最大高度在臂架完全收回、俯角最低的状态下，

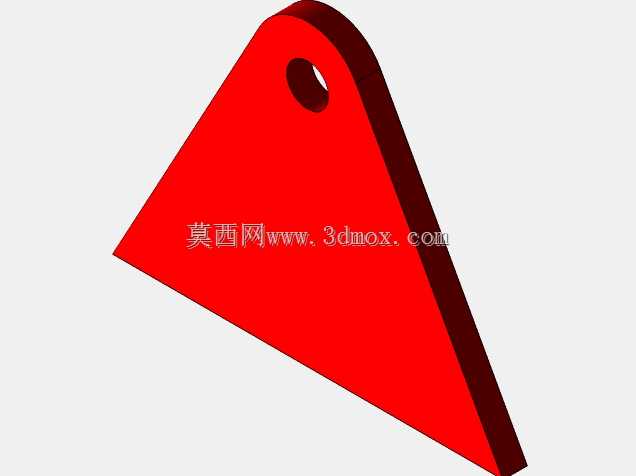

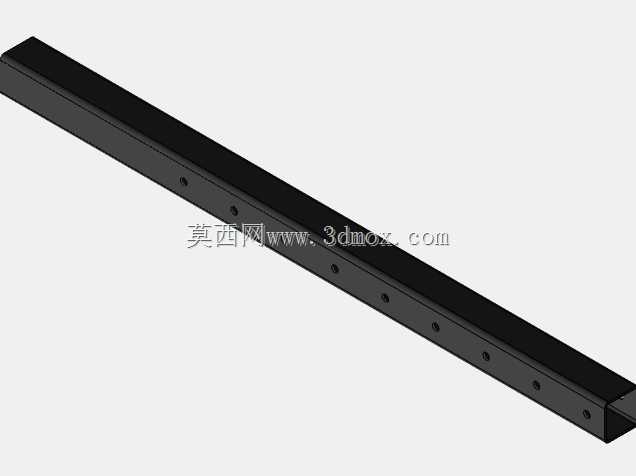

　　可以通过常规的车间防火门，不需要拆卸部件就能跨车间转场；吊点的最低落钩位置可以贴近地面，满足从地面托盘上吊取工件的需求，最大起升高度可以覆盖常规车间工作台、货架的第二层到第三层的高度，日常作业不需要额外垫高设备。结构上还做了安全冗余设计，液压回路里设置了内置的液控单向阀，就算液压管路出现意外破损，臂架也不会突然下坠，会保持在当前位置，给作业人员留出应急处置的时间；臂架的伸缩段设置了定位销孔，调整好伸距之后可以插入安全销，避免吊装过程中臂架意外回缩；立柱和底盘的连接位置做了加强筋板焊接，把立柱承受的弯矩均匀传递到底盘框架上，避免应力集中导致的焊缝开裂。实际使用中，这类小吊机的操作门槛很低，不需要持特种作业操作证，普通车间工人经过简单的操作培训就能上手，液压系统的控制手柄布置在立柱侧面人手自然下垂就能碰到的位置，操作时可以同时观察吊点的状态和周边的障碍物，不需要侧身或者抬手操作，降低了长时间作业的疲劳感。和市面上同类的小型吊机相比，这款结构的臂架截面做了优化，采用了变截面的箱型臂设计，在臂架根部受力最大的位置截面高度更大，往臂架头部方向截面逐渐收窄，既保证了臂架的抗弯强度，又减轻了臂架自身的重量，移动的时候更轻便，液压油缸的布置位置避开了吊重的正下方，吊装工件的时候不会出现工件磕碰油缸的情况，日常维护的时候，油缸的铰接点注油、液压油位检查都不需要爬到设备下方，站在地面就能完成所有日常保养操作，降低了维护的难度。
