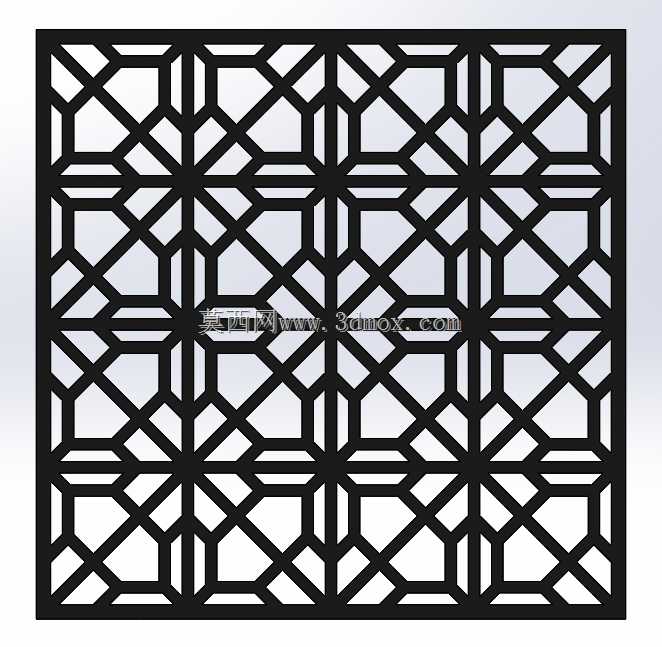

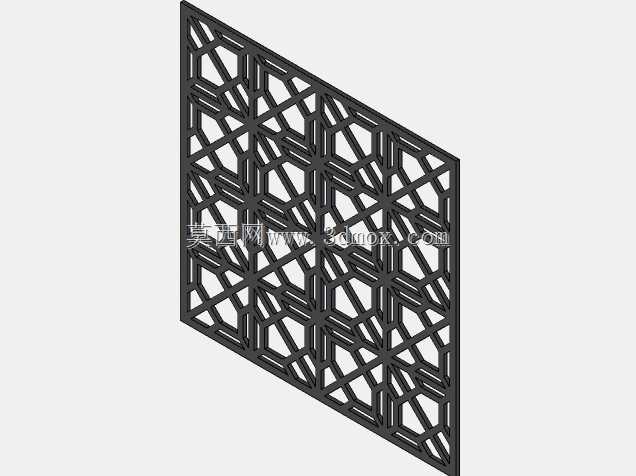

中式交错格构镂空装饰隔断构件

　　这类交错格构的镂空构件，在实际工程场景中常作为空间隔断、装饰护面、通风遮挡结构使用，常见于商业空间软装、工业设备外罩、建筑外立面装饰、室内玄关隔断等场景，不同应用场景下对构件的厚度、边框固定方式、镂空通透率都有差异化要求。从结构设计逻辑来看，该构件采用等距正交的主肋作为受力骨架，主肋之间填充交错斜向肋条形成连续的几何纹样，所有肋条采用等宽截面设计，既保证了整体结构的刚度均匀性，也避免了局部应力集中的问题，在作为竖向隔断使用时，主肋沿竖向布置可直接承担自身重量带来的弯矩，斜向肋条将整体板面分割为多个独立的小受力单元，即使局部受到外力冲击，也不会出现大面积的结构变形，破损后可单独更换局部单元，维护成本更低。在安装边界设计上，

　　构件四周预留了等宽的实体边框，边框上可根据安装需求预先加工沉头孔或者焊接固定耳片，当作为室内隔断使用时，可通过边框与顶部吊顶龙骨、地面预埋件、侧边墙体型材直接连接，无需额外加装装饰压条，边框本身的宽度刚好覆盖安装缝隙，保证完工后外观的整体性；当作为设备通风外罩使用时，边框可通过螺栓与设备壳体的安装法兰直接贴合，镂空区域的通透率经过测算可满足设备散热通风的流量要求，同时交错的肋条可阻挡大尺寸异物进入设备内部，兼顾防护与通风的双重作用。从外形尺寸的适配性来看，该类构件采用模块化的纹样排布，单块构件的长宽尺寸可根据实际安装空间灵活调整，纹样单元可沿横向、纵向无缝拼接，拼接处的肋条可完全对齐，不会出现纹样错位的问题，

　　适合大面积连续铺装的场景，比如商业空间的整面装饰墙、大型设备的整面通风罩，都可以通过多块构件拼接实现。在细节设计上，所有肋条的交接处都做了圆弧过渡处理，避免了直角交接带来的应力集中问题，同时也消除了加工过程中锐角毛刺的安全隐患，构件表面可根据使用场景做不同的表面处理，室内使用时可做喷塑、木纹转印处理，户外使用时可做氟碳喷涂、热镀锌处理，提升耐候性能。在建模过程中，需要先确定主肋的间距与截面尺寸，再通过阵列、镜像的方式生成斜向肋条，所有肋条的布尔运算需要保证交接处完全融合，避免出现零厚度面、重叠面的问题，方便后续导出工程图用于激光切割、冲压或者3D打印加工，不同加工工艺对应的肋条最小宽度有不同要求，

　　激光切割金属板材时肋条最小宽度不小于板材厚度，冲压加工时需要考虑脱模斜度，3D打印时需要考虑最小打印壁厚，建模时可根据选定的加工工艺调整参数，保证模型可直接用于生产落地。这类格构构件相比实心板材，在保证结构强度的前提下可大幅降低自身重量，减少安装时的承重荷载，同时镂空结构可让光线、气流穿过，不会完全遮挡空间视线，在空间分隔的同时保持空间的通透感，在很多对采光、通风有要求的分隔场景中，这类构件的实用性远高于实心隔墙。
