家用快开式黄铜直角出水阀结构设计

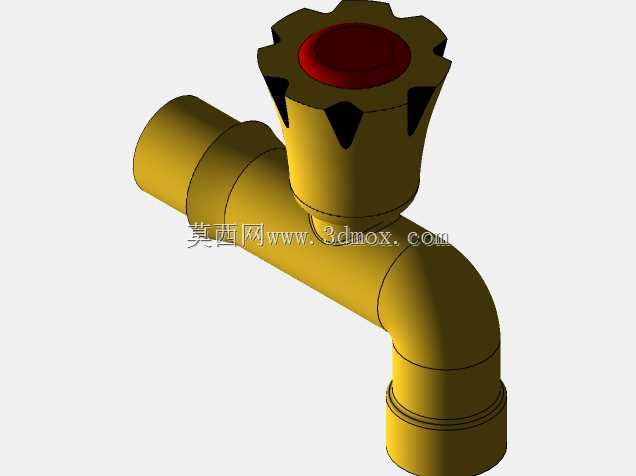

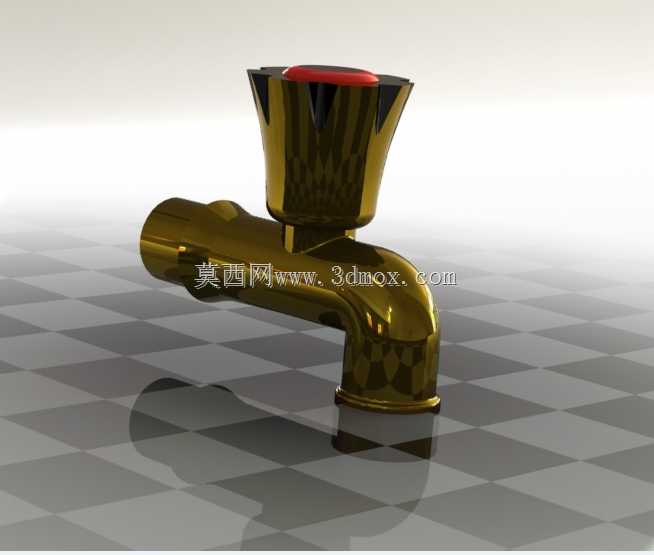

　　这款直角出水的快开式水阀，主要适配民用厨卫空间的供水终端场景，不管是阳台洗衣池、卫生间拖把池还是户外临时取水点，都能通过螺纹接口直接对接墙面预埋的4分供水管道，不需要额外加装转接头就能完成管路连通。阀体采用直角转弯的流道结构，进水端与出水端轴线呈90度垂直布局，这种结构能最大程度压缩安装时的横向占用空间，对于预埋管道与墙面距离较近的老旧小区改造场景，不会出现阀体突出墙面过多影响后续洁具安装的问题。

　　从功能实现逻辑来看，顶部的手轮采用防滑多边形棱面设计，表面做了防滑纹理处理，即便手上沾有肥皂水或者水渍，转动手轮时也不会出现打滑脱手的情况，手轮顶部的红色标识用于区分冷热水管路，避免多管路并排安装时出现冷热水接反的问题。阀芯采用快开式陶瓷密封结构，只需要90度转动就能实现全开与全关的状态切换，相比传统的螺旋升降式阀芯，不仅开关操作的行程更短，陶瓷密封副的耐磨性能也更优异，长期频繁开关也不会出现密封面磨损导致的滴漏问题，正常使用工况下密封寿命能达到数十万次开关循环。

　　设计阶段首先要考虑的是流道的通径匹配，进水端与出水端的内流道通径严格匹配4分管路的通流能力，不会因为流道突然缩径导致出水流量不足，同时在流道转弯处做了圆弧过渡处理，避免直角锐边导致的水流紊流，既能降低出水时的水流噪音，也能减少水中杂质在转弯处的沉积，避免长期使用后出现流道堵塞的问题。阀体的壁厚设计充分考虑了民用供水的压力波动，常规市政供水压力在0.15-0.35MPa区间，部分高层住宅二次供水的峰值压力可能达到0.6MPa，阀体壁厚按照1.0MPa的耐压强度做冗余设计，即便出现短时的水锤冲击，也不会出现阀体开裂漏水的问题。

　　安装边界方面，进水端采用标准G1/2外螺纹结构，螺纹长度设计为15mm，能够适配常规墙面预埋的内丝弯头深度，安装时只需要在螺纹处缠绕适量生料带，拧入预埋内丝后调整好出水嘴的朝向即可，不需要额外的固定支架，阀体自身的螺纹连接强度就能承受日常开关操作的扭转力。出水端采用标准的起泡器安装接口，可以直接选配不同规格的起泡器或者洗衣机进水管接头，适配不同的取水需求。手轮的转动高度距离阀体进水端轴线的距离控制在45mm以内，即便安装位置在狭小的台盆下方，也有足够的操作空间完成开关动作，不会因为空间局促导致手无法顺利转动手轮。

　　表面处理采用多层电镀工艺，先在黄铜基体表面镀镍再镀铬，镀层厚度满足卫浴五金的盐雾测试要求，长期处于潮湿的厨卫环境中也不会出现镀层起皮、生锈的问题，多边形的手轮棱面在电镀时能保证镀层均匀覆盖，不会出现边角处镀层过薄容易锈蚀的问题。出水嘴的长度设计为30mm，出水时水流不会顺着阀体表面往下流淌，避免长期使用后阀体表面积水产生水垢，影响外观整洁度。在阀芯与阀体的连接部位，采用双重密封结构，除了阀芯自身的密封胶圈之外，在阀盖与阀体的配合处也加装了丁腈橡胶密封圈，避免长期使用后因为密封件老化出现阀杆处渗水的问题。
