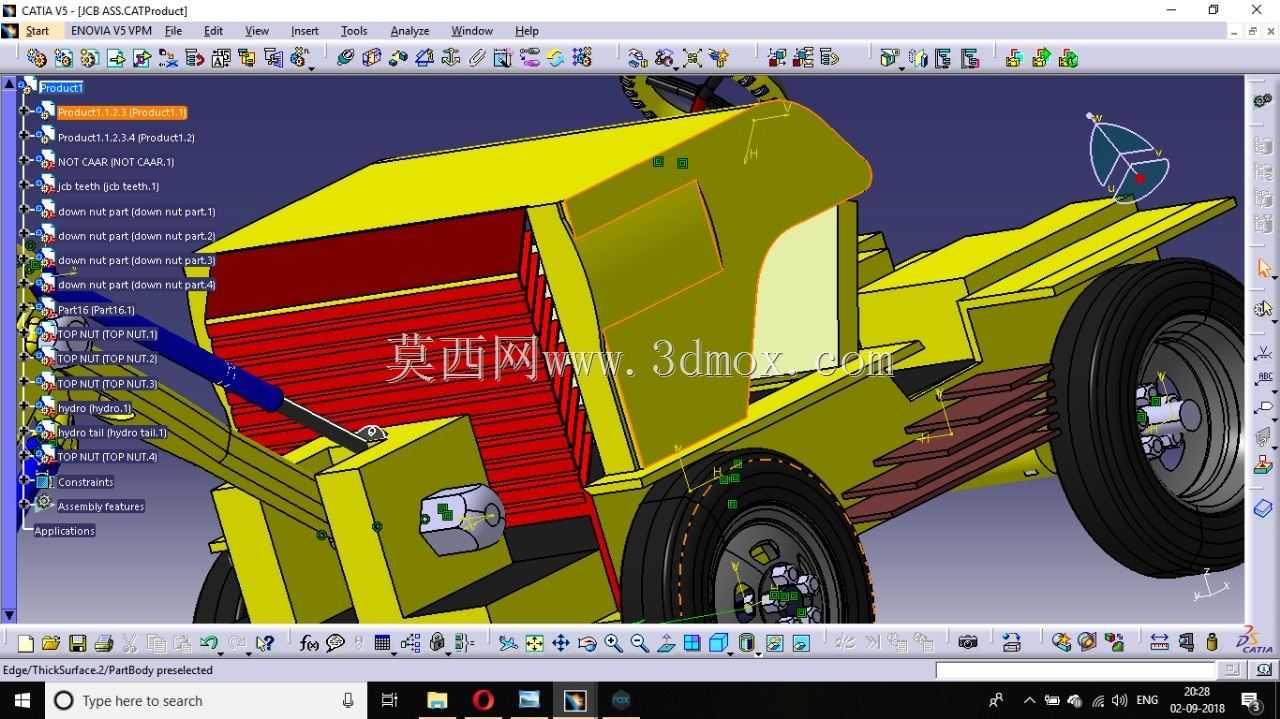

轮式挖掘装载一体机三维结构设计

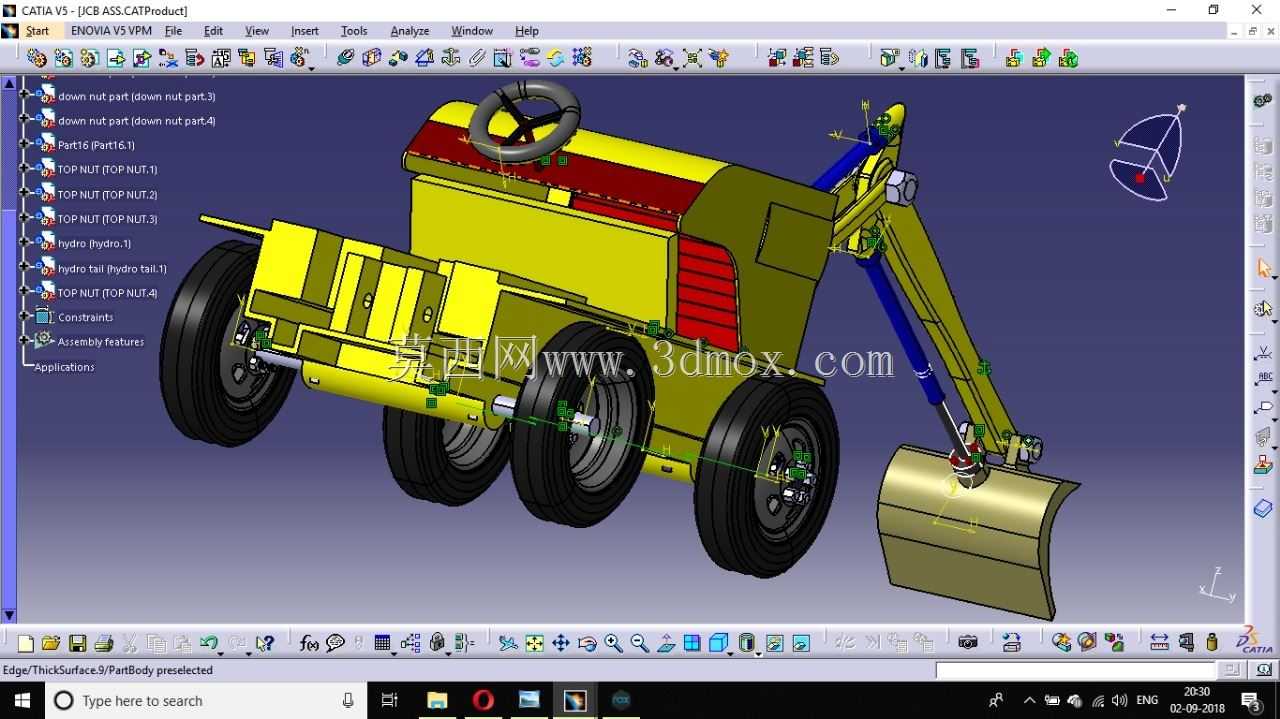

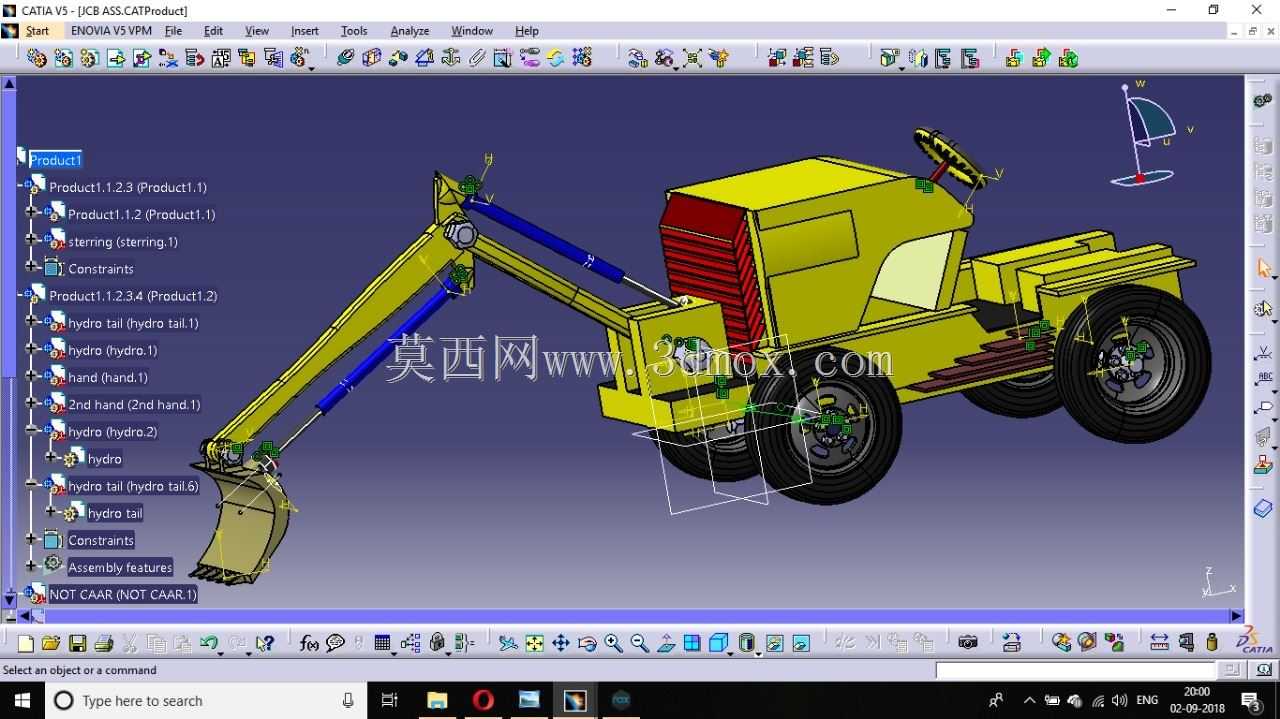

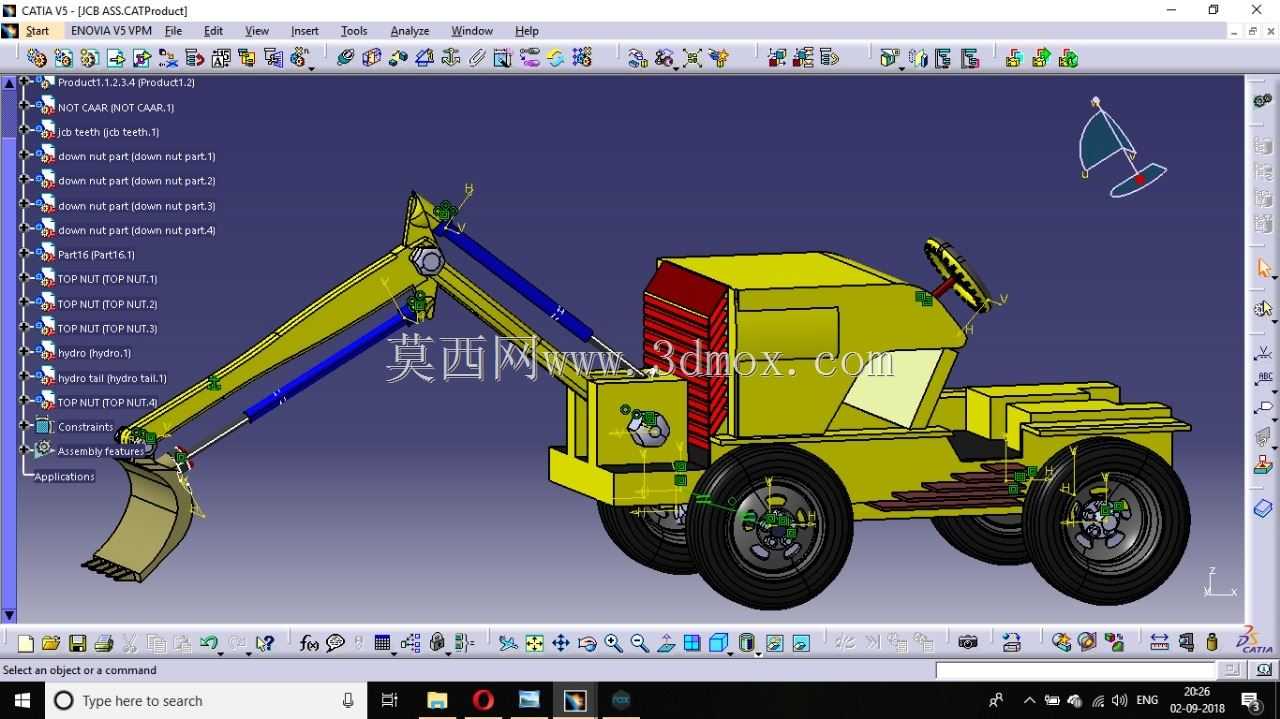

　　这款轮式挖掘装载设备的三维结构设计，核心围绕小型工程作业场景的多功能需求展开，区别于大型履带式挖掘设备，轮式底盘的设计让设备能够在硬化路面、城镇施工区域快速转场，无需额外平板拖车转运，适配市政管线抢修、农村宅基地施工、厂区小型土方整理、园林景观地形塑造这类作业半径小、转场频次高的场景。从结构布局来看，设备采用前装载后挖掘的经典排布，前部装载端的铲斗连杆机构经过铰点位置优化，在举升最高位置时的卸料角度能够满足散装砂石、建筑垃圾的快速倾倒需求，不会出现物料卡滞在铲斗内的情况，铲斗下挖深度适配普通场地平整的表层土方作业需求，不需要额外更换属具就能完成散料归集、短距离转运的作业。后部的挖掘作业臂采用三节臂液压驱动结构，

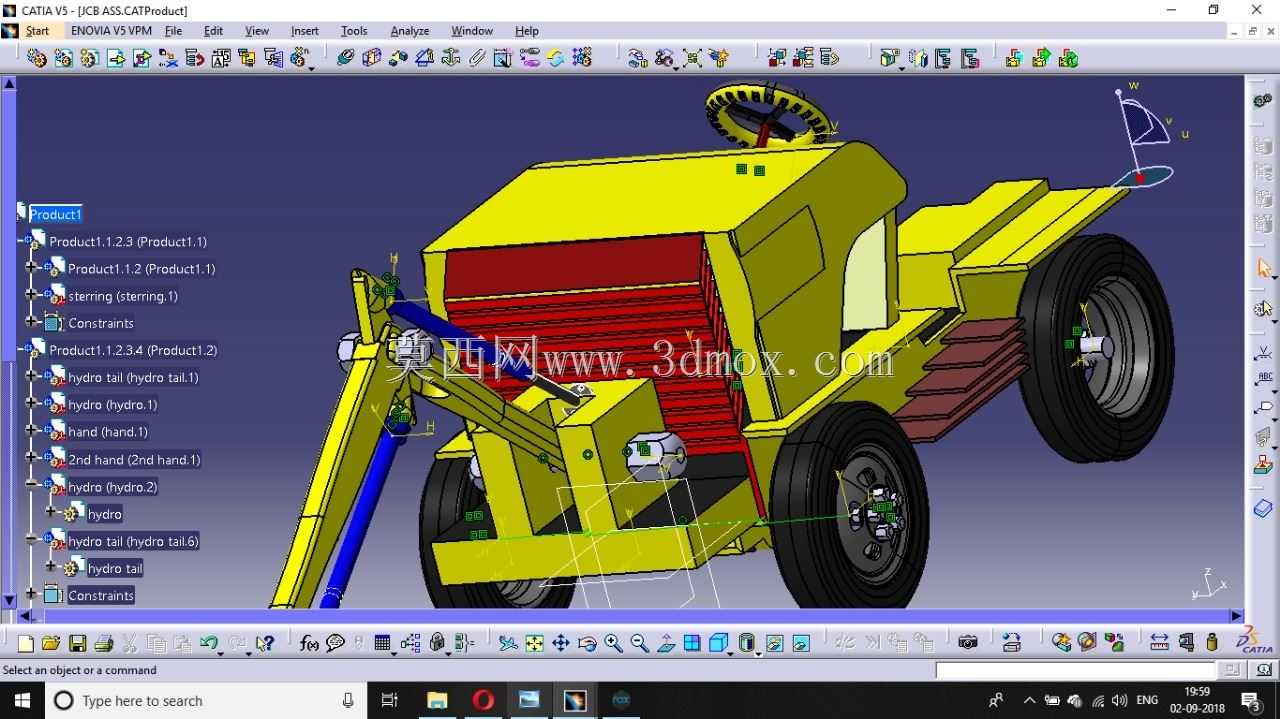

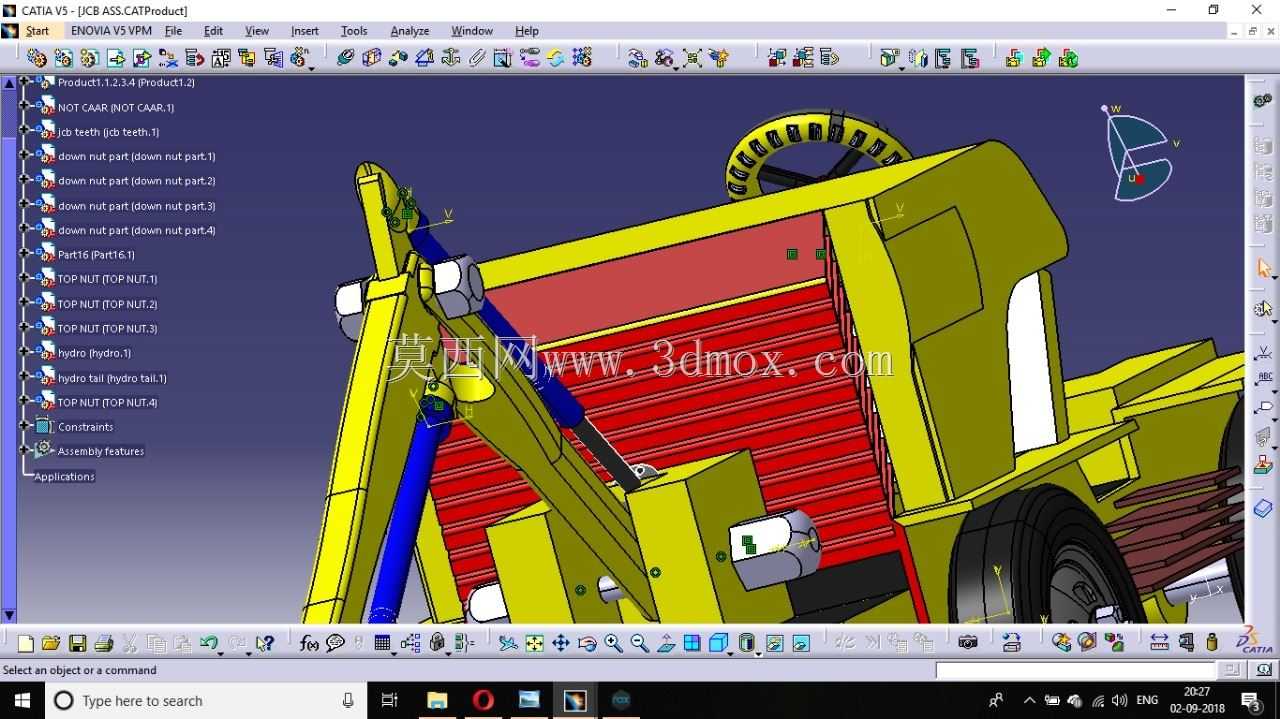

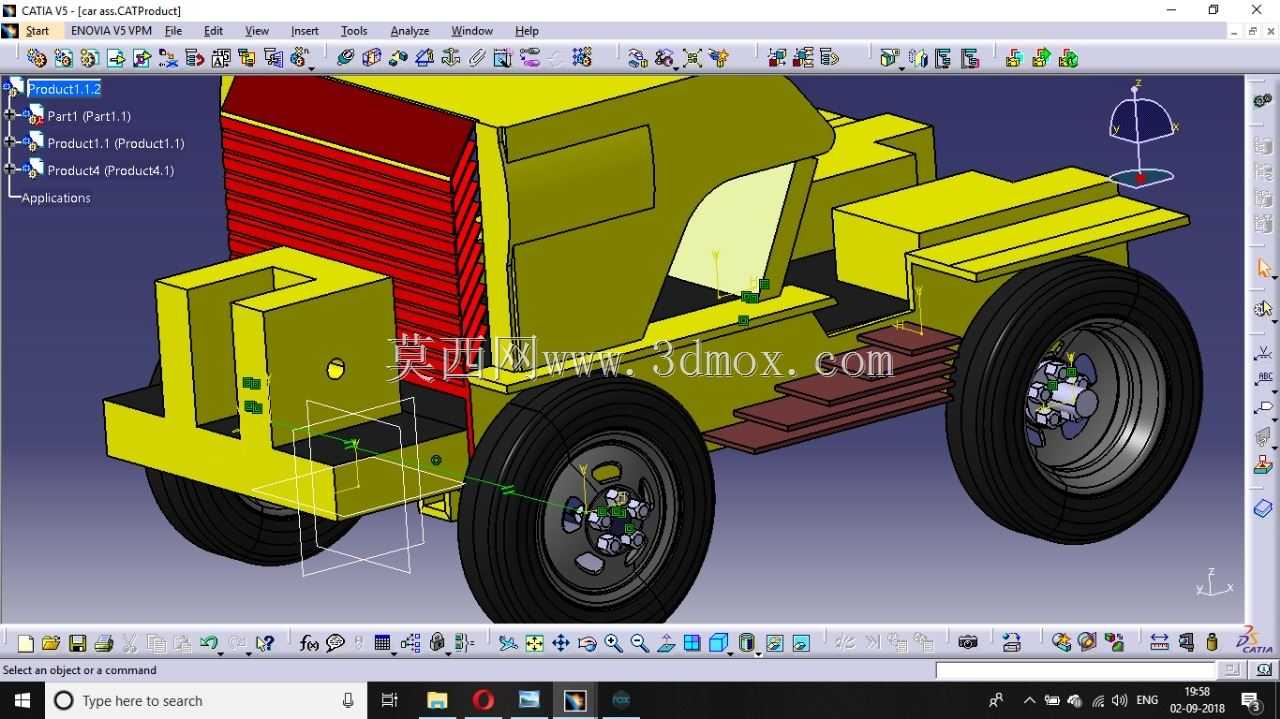

　　每段臂的铰接位置都做了受力校核，在最大挖掘半径工况下，斗杆的受力变形量控制在工程允许范围内，不会因为作业负载过大导致臂架出现永久性形变，液压管路的排布沿着臂架内侧走线，既避免了作业过程中碎石、硬物剐蹭管路，也让整体外观更规整，减少管路弯折带来的油压损耗。底盘部分采用轮式驱动桥搭配刚性车架的设计，前后轮距经过匹配计算，在挖掘作业支腿撑地的工况下，整机的倾覆稳定性满足侧方30度坡地作业的安全要求，支腿的伸缩行程适配不同硬度的作业地面，在松软土质作业时可以通过调整支腿伸出长度让整机保持水平，避免因为机身倾斜导致的液压系统受力不均。驾驶舱的位置布置在设备中部靠前的位置，既能够让驾驶员清晰观察前部装载铲斗的作业状态，

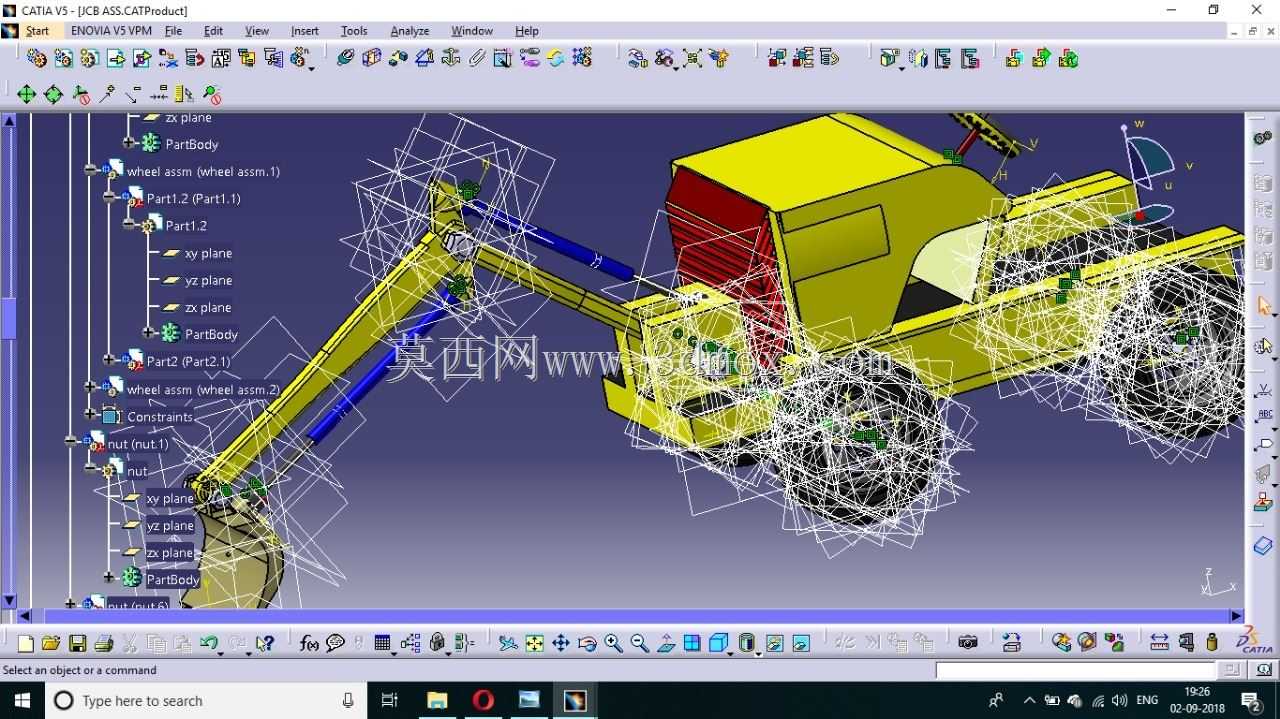

　　也能通过侧方视野兼顾后部挖掘臂的作业范围，舱体的轮廓设计做了边角圆弧过渡，减少作业过程中磕碰障碍物带来的舱体损伤。设计过程中对各运动部件的干涉情况做了全工况校验，不管是挖掘臂全幅回转、装载臂举升落料，还是转向轮最大角度偏转，所有运动部件之间都预留了足够的安全间隙，不会出现运动过程中结构剐蹭的问题。液压油缸的选型匹配了各作业端的负载需求，挖掘端的大臂油缸推力能够满足硬质土层的挖掘切入力要求，不会因为推力不足导致斗齿无法切入土层，装载端的转斗油缸响应速度适配快速装卸的作业节奏，减少单次作业循环的时间。整机的外形尺寸控制在小型工程设备的通行边界内，宽度满足乡村窄路、厂区通道的通行要求，高度能够通过常规的限高杆，

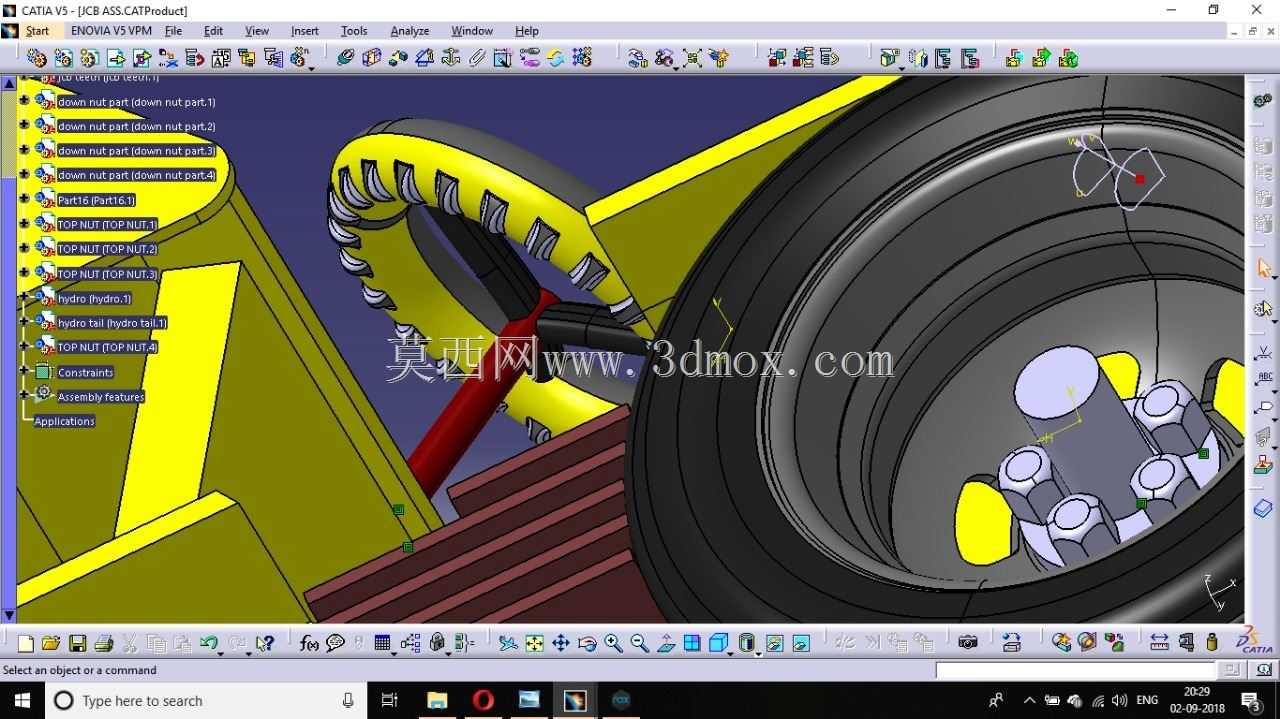

　　转场过程中不需要提前对通行路线做特殊改造。燃油箱、液压油箱的布置位置兼顾了重心平衡，加注口的位置方便日常维护保养时的油料补充，日常检修的开盖位置都预留了足够的操作空间，不需要拆解周边大部件就能完成滤芯更换、管路检查等常规维保操作。轮胎选用工程类耐磨轮胎，胎面花纹适配泥泞、碎石等多种复杂路面，抓地力能够满足设备在轻度非硬化路面的行驶需求，不会出现打滑陷车的情况。后部挖掘端的斗齿采用可更换结构，磨损后只需要更换斗齿部件，不需要整体更换铲斗，降低后期使用的维护成本，前部装载铲斗的刃口做了加厚处理，长期铲装硬质散料也不会出现刃口卷边变形的问题。
