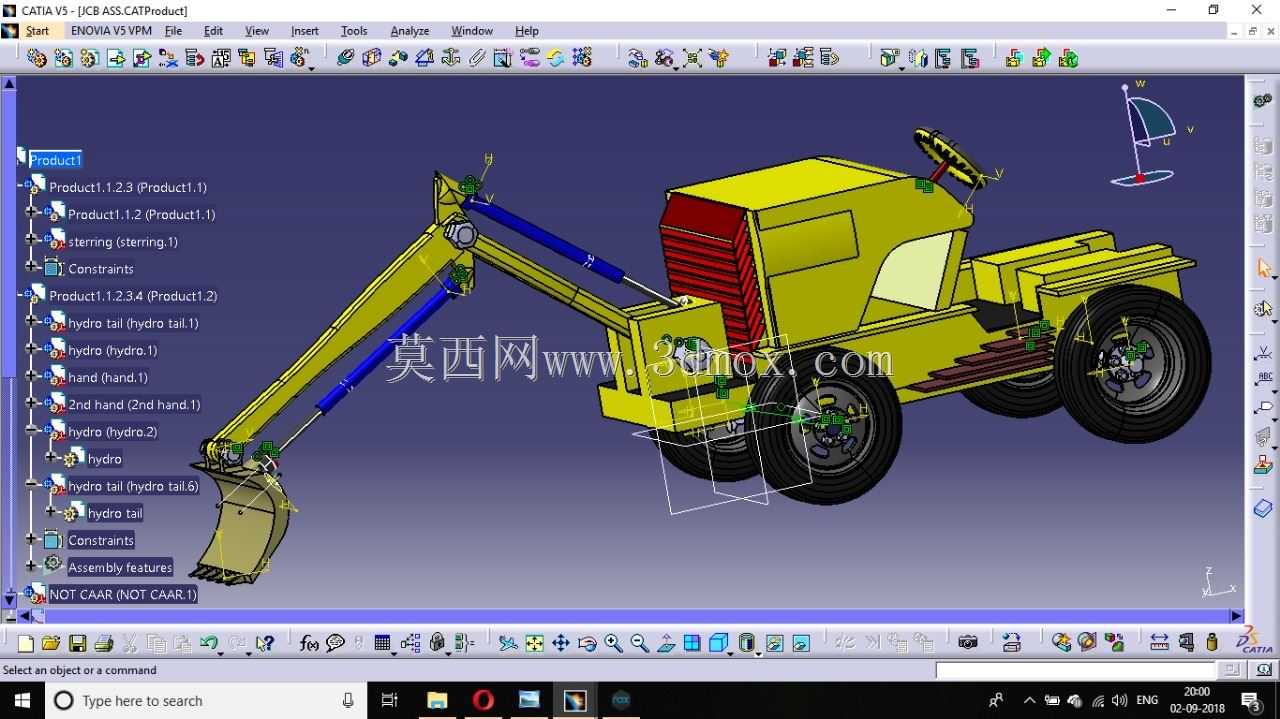

轮式挖掘装载一体机三维结构设计

　　这款轮式挖掘装载设备的三维结构，核心围绕小型土石方作业场景的灵活转场需求搭建，区别于履带式挖掘设备的场地限制，轮式底盘的设计让设备可直接在硬化铺装路面完成短距离转场，无需额外平板拖车转运，适配市政管线抢修、乡村宅基地平整、厂区零星土方清运、农林区域沟渠开挖这类作业点分散、单点位作业量偏小的施工场景。从结构布局来看，整机采用前置动力舱、中置驾驶操作区、后置挖掘作业臂的排布逻辑，动力舱预留了散热模块的安装空间，侧面的格栅结构对应散热风道走向，避免长时间高负载作业时动力单元出现过热问题。行走部分采用四轮布局，轮胎的安装边界预留了足够的转向摆动空间，转向机构的铰接点位置经过反复校核，保证最小转弯半径可适配狭窄街巷、

　　田间机耕道这类受限通行空间，不会出现转向干涉问题。挖掘作业臂采用多段铰接的液压驱动结构，每一段臂架的铰接点都对应独立的液压油缸安装位，动臂、斗杆、挖斗的动作行程匹配，可完成地面以下2米左右深度的沟渠开挖，也可抬升完成1.5米高度的土方卸料作业，臂架的折叠状态下完全处于整机外廓尺寸边界内，不会在转场过程中出现超宽、超长的合规性问题。液压管路的排布沿着臂架内侧的预留走线槽布置，避免作业过程中臂架摆动、土方剐蹭造成管路破损，每一处油缸的铰接位置都预留了润滑脂加注的操作空间，方便日常维保作业时不用拆解外围结构即可完成保养操作。驾驶区的操作位布局对应作业臂的操控逻辑，转向盘、操作手柄的位置符合常规工程机械的操作习惯，

　　操作人员无需额外适应即可上手，驾驶区下方的台阶结构兼顾上下车便利性与结构强度，可承受频繁踩踏的负载。整机的配重块布置在挖掘作业臂的对侧，也就是动力舱后方位置，保证挖斗满负载举升时整机不会出现前倾失稳的问题，配重的重量匹配作业臂的最大举升负载，在不额外增加整机整备质量的前提下，把稳定系数控制在安全阈值内。从建模的细节来看，每一处连接螺栓的安装孔位、铰接处的衬套安装位都做了准确还原，没有出现结构干涉的问题，轮胎的花纹、轮毂的连接螺栓分布都按照实际工程轮胎的参数搭建，可直接用于结构校核、作业动作模拟、虚拟装配验证，也可作为同类小型轮式挖掘设备改型设计的基础参考框架，调整臂架长度、斗容参数即可适配不同的作业负载需求。
