径向发动机连杆结构三维设计

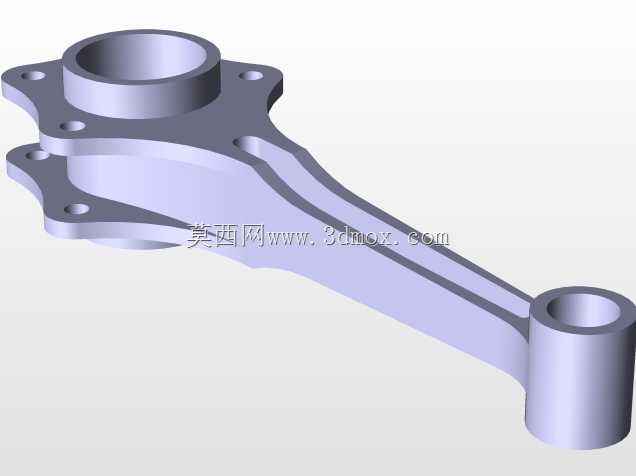

　　在航空小型活塞动力、老式农用机械动力、紧凑型发电机组动力这类采用径向布局的内燃机场景中，连杆是连接活塞与曲轴、完成燃烧能量到旋转扭矩转换的核心受力部件，其结构合理性直接决定整机的运行可靠性、动力传递效率与服役寿命。不同于直列或V型发动机的连杆结构，径向发动机的连杆需要适配星型布局的多活塞排布，主连杆与副连杆的铰接配合、大小端的载荷分配都有更特殊的设计要求，本次呈现的连杆结构，正是针对径向发动机单缸传动需求完成的结构设计。从实际功能来看，该部件需要承接活塞往复运动产生的交变推力，将直线运动转化为曲轴的旋转运动，工作过程中要持续承受爆发压力带来的冲击载荷、高速往复运动产生的惯性力，以及不同工况下的弯曲、拉伸复合应力，

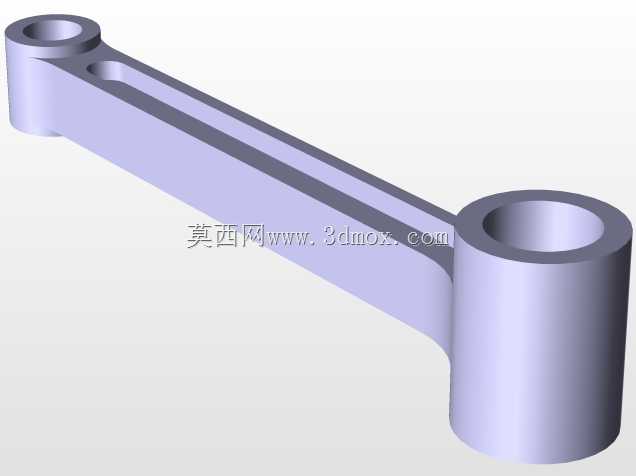

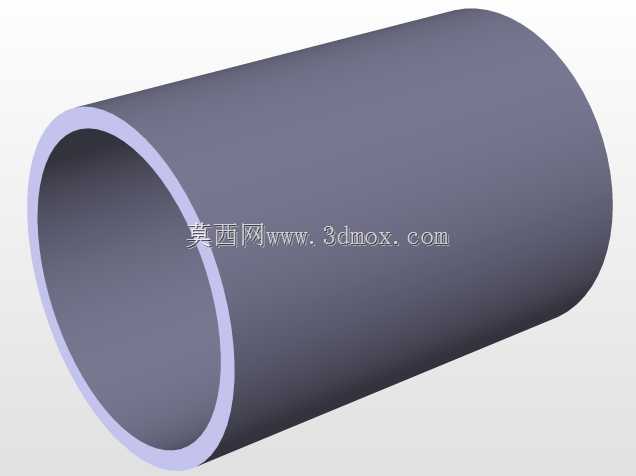

　　因此结构设计上首先对大小端的承载区域做了差异化强化：大端为与曲轴曲柄销配合的环形结构，内孔预留了轴瓦安装的配合公差带，壁厚根据径向载荷分布做了渐变处理，靠近杆身的过渡区域采用大圆角平滑衔接，避免应力集中导致的疲劳断裂；小端为与活塞销配合的环形结构，内孔可适配衬套压装，端面做了限位凸台设计，防止活塞销工作过程中出现轴向窜动刮蹭缸体内壁。杆身采用工字形截面设计，这是在保证抗弯、抗扭截面模量的前提下尽可能降低往复运动质量的最优选择，工字形的翼缘厚度根据杆身受力的弯矩分布做了渐变调整，靠近大端的区域截面尺寸更大，匹配大端更高的载荷输入，靠近小端的区域截面适当收窄，降低小端侧的往复惯性量，整个杆身的中心线与大小端孔的中心连线严格重合，

　　避免工作过程中产生附加弯矩加剧轴瓦偏磨。从安装边界来看，大端的内孔直径、端面宽度需要匹配对应曲轴曲柄销的尺寸与轴向定位间隙，外圆的最大回转半径需要满足曲轴箱内部的避让要求，不能在曲轴旋转过程中与曲轴箱内壁、相邻缸的连杆结构发生运动干涉；小端的内孔直径、端面宽度需要匹配对应活塞销的尺寸与活塞销座的间距，杆身的总长度决定了活塞的行程上止点与下止点位置，直接影响发动机的压缩比参数，设计时需要严格控制大小端孔的中心距公差，保证压缩比处于设计区间内。在实际装配逻辑中，该连杆的大端需要拆分式设计吗？不，针对小排量径向发动机的单主连杆结构，大端采用整体环形结构即可满足装配需求，装配时从曲轴端部套入曲柄销，再通过轴瓦的过盈配合实现周向固定，

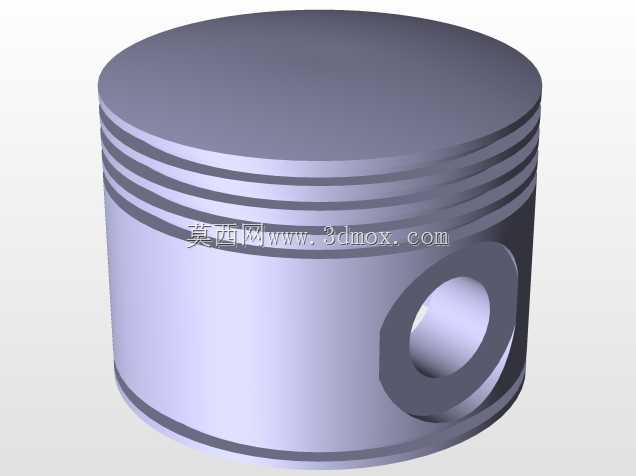

　　小端通过活塞销与活塞连接后，需要在活塞销两端安装卡簧实现轴向限位，整个连杆的质量需要与同机其他连杆做配重分组，质量差控制在工程允许的范围内，避免高速运转时产生过大的不平衡振动。从结构细节的设计思路来看，杆身与大小端的过渡区域没有采用直角衔接，全部采用平滑圆弧过渡，这是因为交变载荷作用下直角区域会产生3倍以上的应力集中系数，很容易在长时间运行后萌生疲劳裂纹，大圆角过渡可以将应力集中系数降低到1.2以内，大幅提升部件的疲劳寿命；大小端的环形端面都做了平面度与粗糙度的严格要求，保证装配后与轴瓦、衬套的端面贴合度，避免局部承压过大导致的磨损加剧。在实际工况适配中，该连杆的结构可以适配常规转速区间的径向发动机使用，针对不同的燃油类型、爆发压力参数，可以通过调整杆身的壁厚、大小端的外径尺寸来匹配对应的承载需求，不需要大幅改动整体的结构布局，具备较好的参数化改型基础。很多初级工程师在设计这类连杆时，容易忽略杆身截面的渐变设计，采用等截面杆身要么导致质量过大增加惯性损耗，要么导致局部承载不足出现断裂，还有的会忽略过渡圆角的设计，留下疲劳失效的隐患，这个结构在设计时充分考虑了这些工程实际中的常见问题，每个尺寸的确定都对应实际工况下的载荷计算与运动仿真验证，大小端的润滑油路预留位置也做了对应设计，保证工作过程中压力润滑油可以顺利到达配合表面，形成有效油膜降低摩擦磨损。
