木工金工夹持用F型快速夹具结构

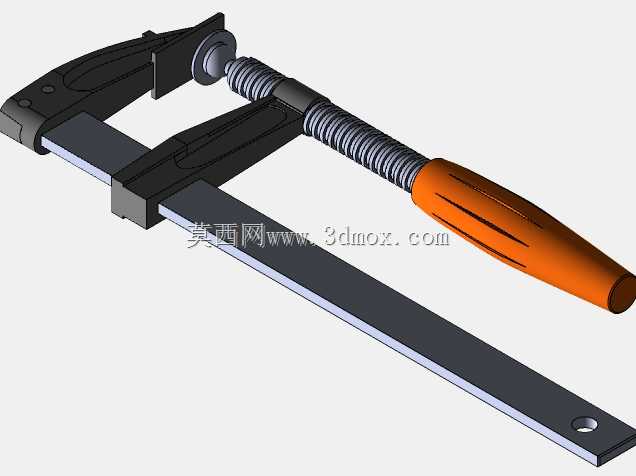

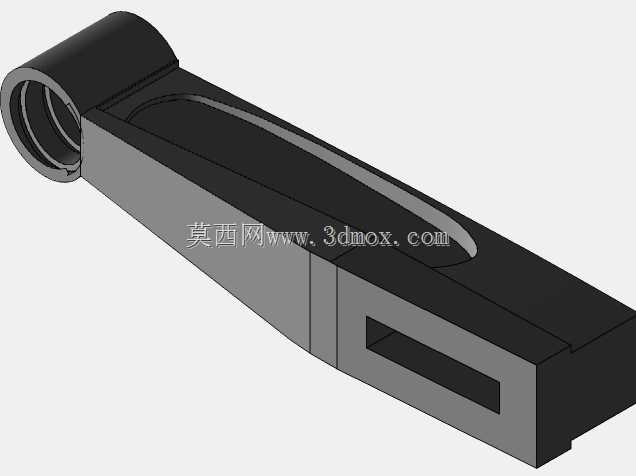

　　日常在木工作业现场、金属件修配工位、小型工件粘接定位场景里，这类F型夹具的出场率远高于传统C型夹，核心原因是其开口行程的可调范围更大，操作时不需要反复旋拧整根螺杆来适配不同厚度的工件，能大幅缩短装夹准备的时间。从结构设计逻辑来看，这款F夹采用了滑动式夹臂搭配固定端挡块的布局，长条形的导轨杆作为整个夹具的受力承载基体，固定挡块在导轨一端做了限位锁止结构，滑动夹臂可以沿着导轨杆快速滑移到接近工件厚度的位置，之后再通过端部的螺杆旋进实现最终的夹紧动作，这种两段式的调节逻辑，既保证了大行程适配能力，又能在夹紧阶段提供足够的锁紧力，不会因为滑动结构出现夹臂松脱的问题。

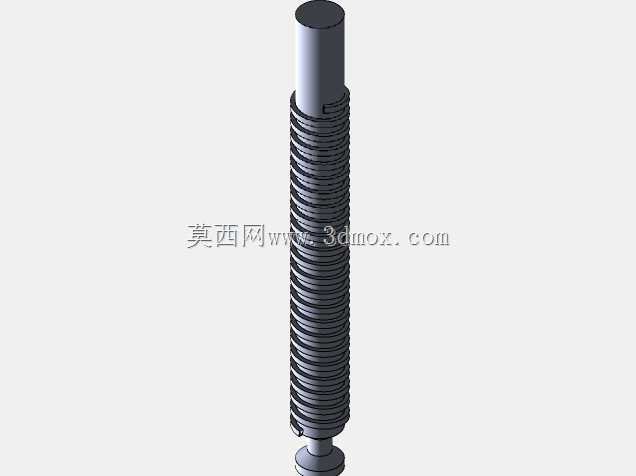

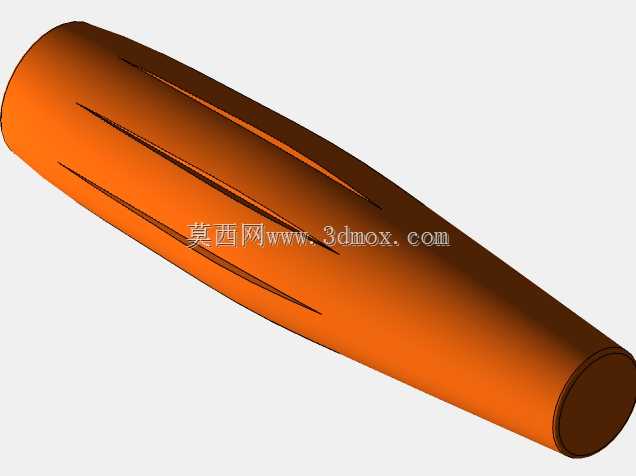

　　握把部分采用了符合人体工学的曲面造型，表面做了多道防滑凹槽设计，作业时手部施力旋转不会打滑，即使手上沾有少量木屑、金属切削液或者油污，也能稳定施加旋拧力矩。螺杆部分采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，反复夹紧松开的磨损量更小，长期使用后不会出现螺纹滑牙导致夹紧力不足的问题，螺杆端部与滑动夹臂的接触位置做了球面抵接设计，旋紧过程中夹臂不会随着螺杆一同转动，避免夹臂端面刮花工件表面，同时能保证夹紧力垂直作用在工件夹持面上，不会出现侧向分力导致工件移位。

　　导轨杆的截面采用矩形冷拉型钢制作，相比圆形导轨，矩形截面的抗扭、抗弯性能更优，当夹持力达到额定上限时，导轨杆不会出现明显的弯曲变形，固定端挡块与滑动夹臂的夹持端面都做了平整化处理，并且带有轻微的网状防滑纹，夹持光滑表面的工件时不会出现打滑偏移，同时端面做了圆角钝化处理，不会在木质工件或者软金属工件表面留下太深的压痕，如果需要夹持表面精度要求高的工件，还可以在两个夹持端面加装橡胶或者尼龙保护垫，进一步避免夹伤工件表面。

　　从实际使用的安装边界来看，这款F夹的导轨长度决定了最大开口行程，使用时需要注意预留出至少20mm的螺杆旋进余量，不能将滑动夹臂直接贴到工件表面再旋拧螺杆，否则会因为螺纹啮合长度不足导致夹紧力不够，甚至出现螺杆弯折的风险。夹持工件时，要尽量让工件处于两个夹持端面的中心位置，避免偏载夹持，偏载状态下不仅会让夹持力大打折扣，还会让导轨杆承受额外的弯曲力矩，长期偏载使用会导致导轨杆出现永久变形，滑动夹臂移动卡滞。在多夹具配合使用的场景下，比如粘接大面积板材、焊接框架类工件时，要根据工件的受力点均匀布置夹具的位置，相邻两个夹具的间距保持在150-200mm区间，保证整个粘接面或者焊接缝的压力均匀，避免出现局部粘接不牢、焊接错位的问题。

　　这款夹具的滑动夹臂内部带有弹簧顶珠定位结构，在快速移动滑动夹臂时，顶珠会卡在导轨杆表面的定位凹点上，让滑动夹臂不会在重力作用下自行滑落，单手就可以完成夹臂的位置调整，另一只手可以扶住待夹持的工件，单人就能完成大部分装夹作业，不需要额外的辅助人员。相比传统的螺旋式C型夹，F夹的喉深设计更合理，夹持工件时可以深入工件边缘更大的距离，对于一些宽度较大的板材工件，也能稳定夹持到需要的位置，不会因为喉深不够只能夹到工件最边缘，导致装夹不稳。在焊接作业场景使用时，要注意避免焊接飞溅直接落到螺杆螺纹表面，否则焊渣冷却后会卡滞螺纹，导致螺杆旋拧不畅，日常存放时可以在螺杆表面涂抹少量的润滑脂，既能防锈也能降低螺纹传动的摩擦力，让旋拧操作更顺畅。针对不同的作业场景，这款F夹可以适配多种辅助作业需求，比如在工件钻孔时作为临时固定夹具，将工件锁定在工作台面上，不需要额外的台钳就能完成钻孔作业；在木工拼板作业中，配合木工管夹使用，可以从不同方向施加夹紧力，保证拼板的接缝严密平整；在设备维修场景中，还可以作为临时的压紧工具，用来压装小型轴承、固定拆卸下来的零部件，适用场景覆盖了从家庭DIY作业到小型机加工车间、木工工坊的多数夹持需求。
