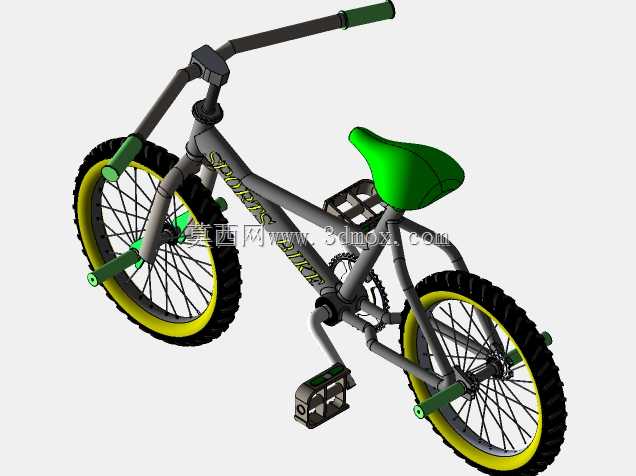

小轮径运动自行车整车结构三维设计

　　这款小轮径运动自行车的结构设计，首先围绕街头特技骑行、青少年日常休闲运动的核心场景展开，区别于常规通勤代步自行车的结构取向，整车在刚性冗余、操作灵活性上做了针对性的结构优化。从实际使用场景来看，这类车型常被用于平地特技动作练习、短途休闲骑行、青少年户外体育活动，因此结构设计上首先要满足频繁冲击载荷下的强度要求，同时兼顾操控的响应速度，避免过长轴距带来的转向迟滞问题。

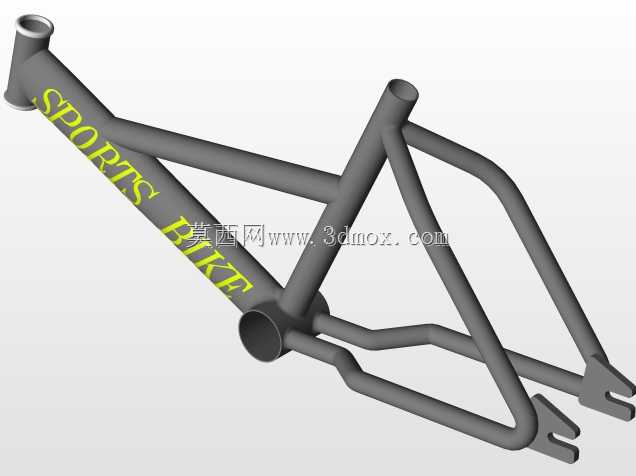

　　车架部分采用高刚性管材拼接结构，主三角管材的管径选择、焊接节点的位置排布，都参考了特技骑行时的受力分布：下管承受前轮落地时的纵向冲击，上管承担骑手做动作时的横向载荷，座管连接段则强化了鞍座位置的抗扭性能，避免做抬前轮、后轮滑这类动作时车架出现形变。整车轴距控制在适配小范围转向的区间，前后轮的安装边界预留了足够的胎面间隙，即使搭配大颗粒越野胎面，也不会在转向、避震压缩时出现胎面蹭车架的问题。

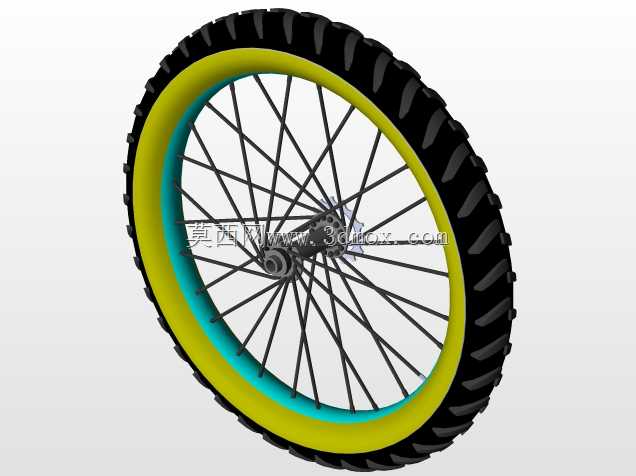

　　行走系统部分，轮组采用厚壁轮圈搭配多辐条编法，轮圈边缘做了加厚处理，应对特技动作中轮圈侧面接触障碍物、落地冲击的工况；轮胎选用深胎纹的橡胶胎结构，胎面的凸起颗粒可以在非铺装路面、光滑水泥地面都提供足够的抓地力，轮轴位置采用标准快拆兼容的轴径设计，方便后期维护更换部件。前叉部分采用刚性直叉结构，没有额外的避震阻尼结构，目的是减少动作时的力反馈延迟，让骑手的发力可以直接传递到前轮，做抬把、转把动作时的操控精度更高，前叉腿的位置预留了安装脚柱的接口，方便拓展特技动作所需的脚踏支点。

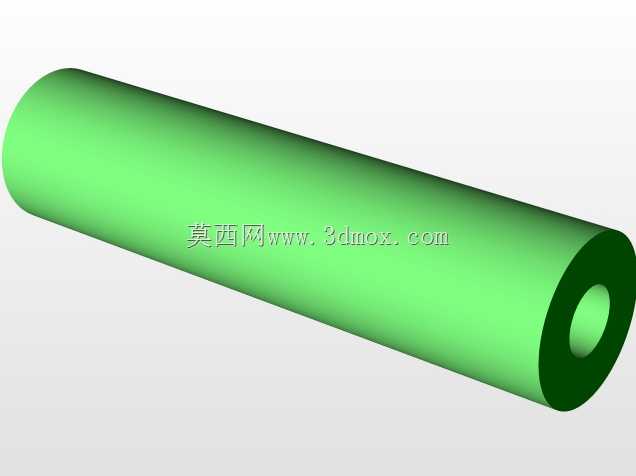

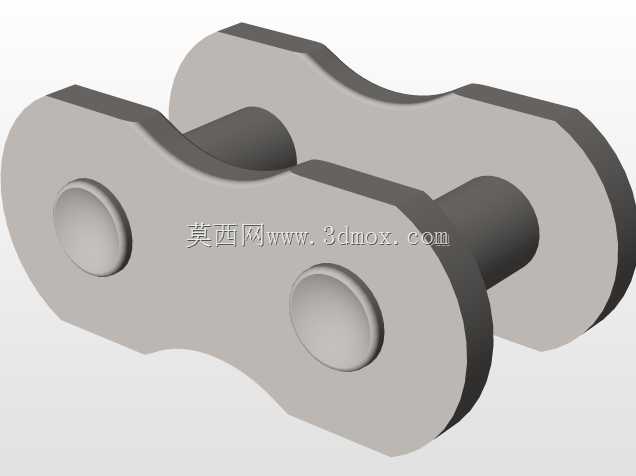

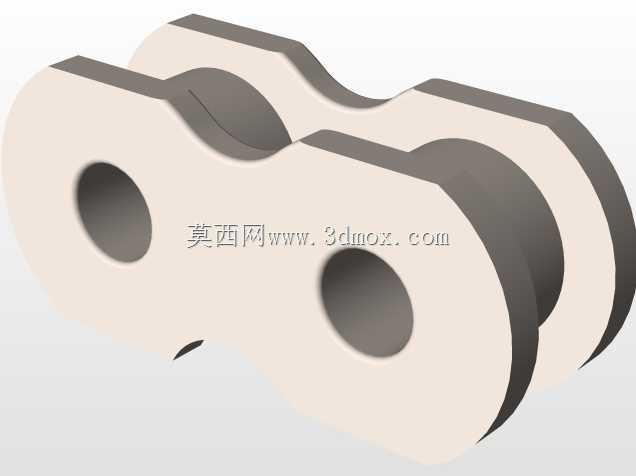

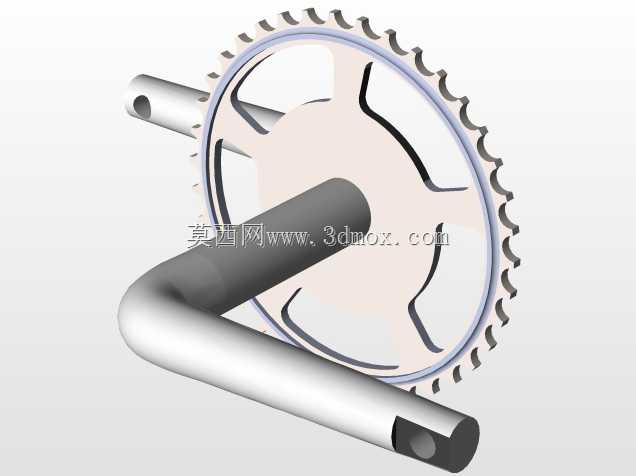

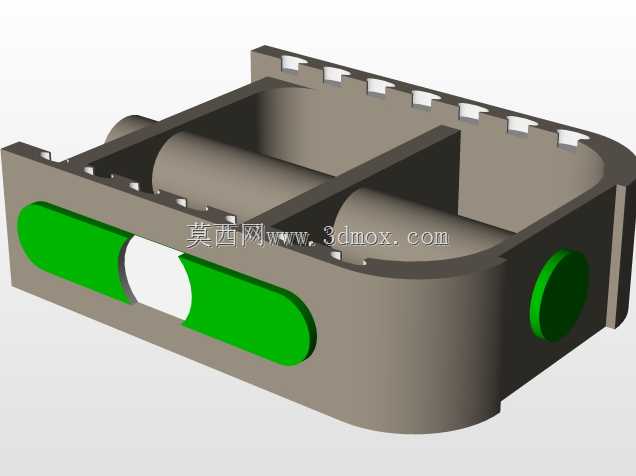

　　操控系统部分，车把采用大角度抬升的燕把结构，握把位置的宽度、高度都适配站立骑行的姿态，握把套采用防滑橡胶材质，表面做了防滑纹理，避免出汗或者沾尘时出现打滑；把立采用短把立设计，缩短车把与转向轴线的距离，让转向操作的响应更直接，转向限位结构做了角度限制，避免转向角度过大时车把蹭到车架上管。传动部分采用单速结构，没有复杂的变速组件，减少了特技动作中部件磕碰损坏的概率，牙盘与飞轮的齿比匹配小轮径的轮组尺寸，保证起步加速的响应速度，脚踏采用宽面防滑结构，表面设置了防滑钉，即使穿着平底运动鞋也能稳定踩住脚踏，不会在颠簸、做动作时出现脱脚的问题，脚踏的转轴位置做了密封处理，避免户外骑行时灰尘、泥水进入轴承造成卡滞。

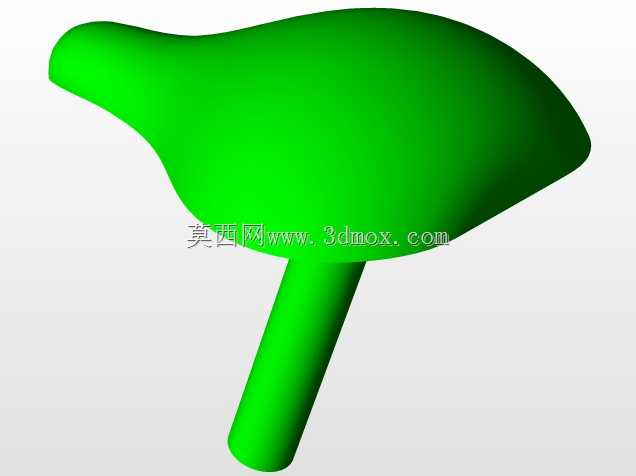

　　鞍座部分采用窄型运动坐垫，表面的弧度贴合骑行时的腿部活动范围，不会在踩踏时摩擦大腿内侧，坐垫的支撑填充硬度偏高，避免大载荷下坐垫过度形变影响发力，座杆的插入深度预留了足够的调节区间，可以适配不同身高的骑手调整坐姿高度。整车的所有连接紧固件都采用标准公制规格，方便后期维护时替换标准件，所有转动部件的安装位置都预留了润滑维护的操作空间，不需要完全拆解整车就可以完成轴承润滑、紧固件紧固的日常保养工作。从安装边界来看，整车的最大外廓尺寸满足日常电梯、楼道通行的宽度要求，停放时的支撑点位置合理，侧撑安装位预留了接口，不需要额外打孔就可以加装停车支撑，适配日常使用的停放需求。
