起重吊装用带螺纹连接段吊钩结构

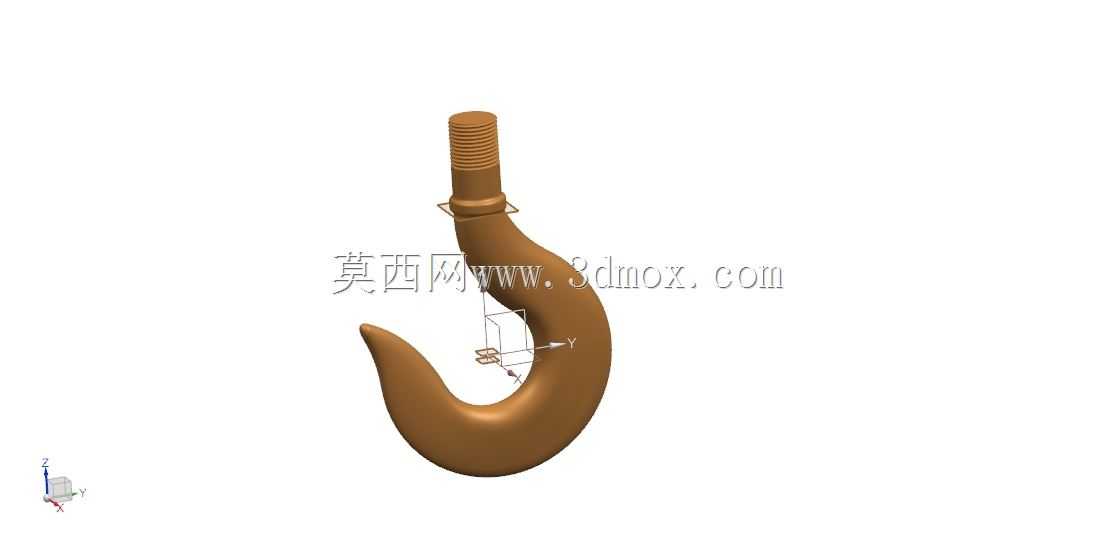

　　在车间物料转运、重型设备安装、港口货物装卸等常规起重作业场景里，吊钩是直接承载被吊物载荷的核心受力部件，其结构设计合理性直接决定吊装作业的安全冗余，也影响现场作业的挂载效率。这款吊钩采用上端外螺纹直连的安装形式，区别于传统吊钩搭配吊钩横梁、滑轮组的铰接结构，螺纹段直接加工在钩体上端的直杆部位，安装时可直接拧入配套的吊具连接座、起重拉杆末端的内螺纹孔内，省去了额外的销轴、锁片等连接零件，既压缩了吊具末端的整体安装高度，也减少了铰接部位的磨损间隙，适合安装空间紧凑、吊点行程受限的轻中型起重工位使用。从结构受力角度设计时，钩身的弯曲段采用了变曲率圆弧过渡，从上端直杆段向下延伸时，曲率半径随钩身截面的受力弯矩变化做对应调整，

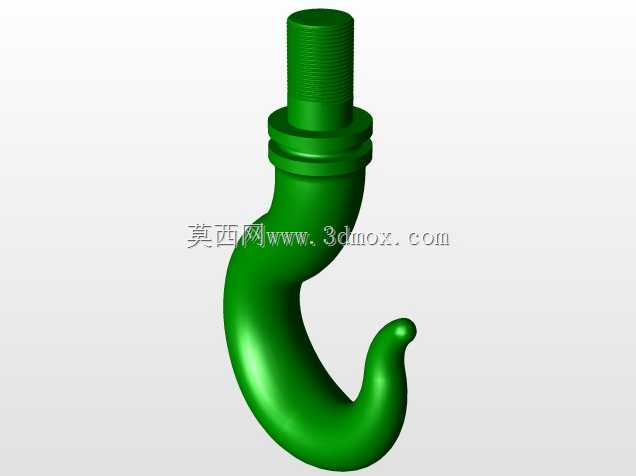

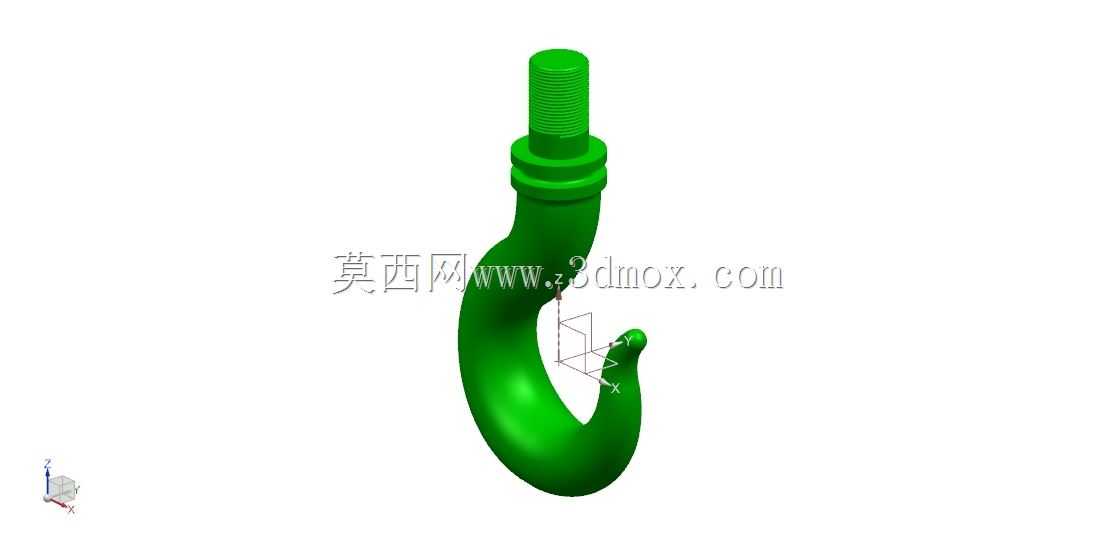

　　钩身危险截面也就是弯曲段内侧受拉区域的截面尺寸做了局部加厚，避免应力集中导致的长期载荷下疲劳开裂。上端螺纹段下方设计了两级同轴凸台，第一级凸台直径略大于螺纹大径，作为螺纹拧入时的轴向定位面，安装到位后该凸台端面与连接座端面完全贴合，既可以承受螺纹连接的预紧力，也能避免螺纹段根部直接承受弯曲载荷，第二级凸台直径略小于第一级，作为密封或者挡圈安装的预留位置，适配不同安装场景下的防尘、防脱附件加装需求。钩尖部位做了向内的小角度收头设计，钩尖端部与钩身内侧的间隙控制在合理范围，常规作业时配合防脱卡板使用，可避免吊索具在吊装晃动过程中从钩口脱出，同时钩尖的端面做了圆弧倒钝处理，不会切割损伤吊装用的钢丝绳、吊装带表层，延长吊索具的使用寿命。

　　从安装边界来看，上端螺纹段的长度经过匹配设计，拧入标准深度的内螺纹孔后，不会出现螺纹外露过长或者拧入深度不足的问题，钩身整体的外轮廓没有突出的棱角结构，在狭小空间内吊装移位时，不会剐蹭周边的设备或者工件表面。实际使用中，这种直连式吊钩常配套在手动葫芦、小型电动葫芦的末端，或者作为自动化生产线内定点吊具的挂载部件，相比传统的铰接式吊钩，其整体刚性更好，起吊过程中钩身不会出现额外的横向摆动，定点吊装时的对位精度更高，适合频繁重复挂载的流水线工位。设计过程中，钩身的截面从直杆段到弯曲段再到钩尖，采用平滑的曲面过渡，没有截面突变的位置，既保证了锻造或者铸造加工时的金属纤维连续性，也能让载荷在钩身内部均匀传递，避免局部应力过高。

　　螺纹段采用标准的公制粗牙螺纹，通用性强，现场更换时不需要定制专用的连接配件，直接替换同规格的损坏吊钩即可，降低设备维护的配件成本。钩身内侧的承载面做了圆弧曲面处理，与吊索具的接触面积更大，不会出现局部应力集中切割吊索的情况，同时曲面的弧度适配常见的圆形吊装带、钢丝绳扣的外形，挂载后吊索具可以自然贴合在钩身承载面上，受力均匀。
