玉米小麦燕麦谷物脱壳加工设备结构

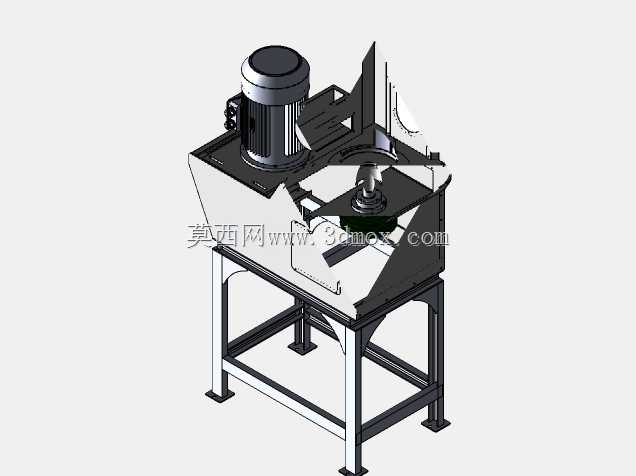

　　这套设备的三维结构针对小批量粮食加工场景设计，适配玉米、小麦、燕麦等多种旱地谷物的脱壳作业需求，常见于乡镇小型粮油加工坊、农户自主加工点以及中小型粮站的初加工工位，可直接对接上游谷物清选工序的出料端，完成脱壳后物料可直接输送至后续风选、筛分环节，整套结构的安装边界控制在1.2米见方的占地范围内，整机高度约1.6米，不需要额外开挖地基，仅需通过底部四个方形支脚的膨胀螺栓固定在硬化水泥地面即可，地面水平度误差控制在千分之二以内就能保证设备运行时的振动幅值在允许区间内。

　　从结构设计逻辑来看，驱动单元采用立式顶置布局，将驱动电机直接安装在脱壳腔体的顶部机架上，电机输出轴垂直向下伸入腔体内部，直接连接脱壳作业的转子组件，这种布局省去了传统侧装电机所需的皮带传动、链轮传动环节，既减少了传动过程中的功率损耗，也避免了传动部件外露带来的安全防护隐患，同时电机安装位预留了30毫米的高度调节余量，可根据不同谷物的脱壳间隙要求调整转子与腔体定子之间的间距，适配不同粒径谷物的脱壳作用力需求，比如处理玉米时需要更大的作业间隙和更低的转子转速，处理小麦、燕麦时则可缩小间隙提升转速，保证脱壳率的同时减少谷物破碎率。

　　脱壳腔体采用半开式钣金焊接结构，侧面设置倾斜的进料导槽，导槽的倾斜角度设计为32度，刚好满足谷物依靠自重滑入腔体内部的角度要求，不需要额外设置进料推料机构，简化了整体结构，腔体的出料口设置在底部锥斗位置，锥斗的倾斜角度为45度，可保证脱壳后的物料混合物依靠自重顺利排出，不会在腔体内壁出现积料挂壁的问题。腔体外部的钣金护罩采用折弯一体成型工艺，所有拼接位置采用连续满焊处理，避免作业过程中谷物碎屑从拼接缝隙飞出，护罩上预留了检修观察口，日常维护时不需要完全拆解护罩，仅需打开观察口盖板就能检查内部转子的磨损情况，调整作业间隙。

　　底部支撑机架采用标准方管焊接成型，主支撑腿选用40403毫米的碳钢方管，横向连接撑选用30302毫米的方管，所有焊接位置都做了三角加强筋处理，保证机架整体的刚性，可承受设备满负荷运行时的动载荷，不会出现机架共振的问题。机架的上层安装面加工有定位止口，与脱壳腔体的底部法兰精准配合，安装时不需要反复调整腔体的同轴度，仅需通过螺栓锁紧即可保证腔体与电机输出轴的同轴度误差控制在0.1毫米以内，降低了现场安装调试的难度。机架的下层横撑位置预留了电控元件的安装位，可直接固定设备的启停开关、过载保护元件，不需要额外制作电控安装支架，进一步压缩了整机的安装空间。

　　在细节设计上，设备的所有外露棱角都做了R3的圆角处理，避免安装和维护过程中出现磕碰划伤的问题，电机的接线位置设置在电机侧方，接线完成后可通过配套的防水接线盒保护，适配加工车间多粉尘的作业环境，避免谷物粉尘进入接线位置造成电路短路。底部支脚的安装孔设计为长圆孔，长度方向预留了15毫米的调节余量，即使地面预埋的膨胀螺栓位置存在少量偏差，也能顺利完成设备的固定安装，不需要重新打孔破坏地面结构。整套结构的零部件拆分逻辑清晰，所有易损件都设计为快拆结构，比如腔体内部的定子衬板、转子甩块，都可以通过松开侧面的紧固螺栓直接更换，不需要动用大型吊装设备，日常维护的操作门槛较低，适配基层加工点的维护能力。
