时产五吨植物种子脉冲筛选成套设备

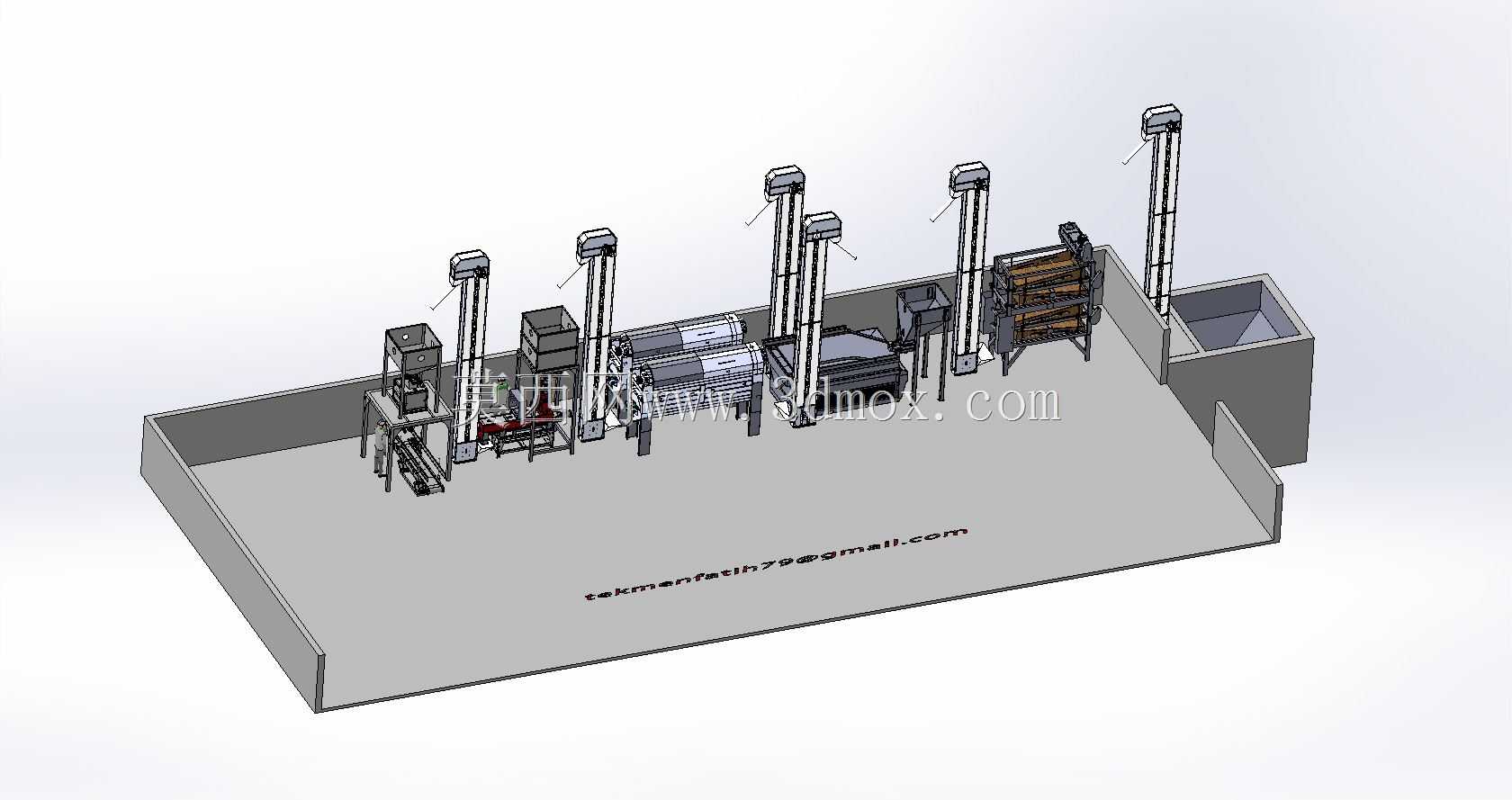

　　这套筛选成套设备主要面向中小型种子加工、粮油初加工场景设计，可适配谷物、草本植物种子、小粒径经济作物种粒的清选分级作业，整套产线沿物料流向依次排布进料提升单元、初筛除杂单元、脉冲风选单元、粒径分级单元与成品出料集料结构，整体布局采用直线贯通式排布，可适配常规层高4.5米以上的钢结构生产车间安装，设备主体占地宽度控制在3.2米范围内，长度方向预留1.2米的操作检修通道后，总安装长度不超过8米，无需额外开挖地坑，地面做100mm厚C20混凝土硬化找平即可完成基础固定，适配多数县域级种子加工站、小型粮油加工厂的场地改造需求。

　　从实际作业逻辑来看，待筛选物料经前端进料斗送入斗式提升结构后，首先进入初筛段去除混入原料中的大尺寸秸秆、结块泥团等杂质，初筛筛面采用倾斜15度布置的冲孔筛板，筛孔尺寸根据待处理种子粒径可做快速更换，筛体通过橡胶弹簧与机架连接，运行时的振动传递到地面的加速度控制在0.2g以内，不会对周边配套的计量、包装设备造成振动干扰。初筛后的物料依靠重力自流进入脉冲风选腔体，该段采用变频可调的脉冲气流场，区别于传统恒定风选的参数固定缺陷，可根据物料中瘪粒、种皮、轻杂的占比实时调整气流脉冲频率与风速，将密度低于合格种粒的杂质通过侧向风道引出，经闭风器排出到杂料收集箱，避免风选段出现气流返混导致的杂质回带问题。

　　完成风选清杂的物料随后进入多层粒径分级筛段，该部分筛体采用三层不同孔径的编织筛网结构，可将物料按照粒径尺寸分为四个等级，分别对应大粒杂、合格成品种、小粒次级种与细粉杂，各层筛网均采用张紧结构快速固定，更换筛网仅需松开侧边张紧螺栓即可完成操作，单张筛网更换时长不超过15分钟，可快速适配不同作物种子的筛选分级需求。整套设备的物料溜管全部采用大倾角设计，溜管与水平面夹角不小于55度，针对流动性较差的带绒毛草种，溜管内壁额外预留了高分子衬板安装位，可避免物料在溜管内出现搭桥、堵料的问题。

　　设计过程中针对产线的维护便利性做了多处优化，所有转动部件的轴承座均采用外置式安装结构，无需拆解设备主体即可完成轴承的润滑与更换；提升机的料斗带采用快拆式张紧结构，调整皮带张紧度仅需操作尾部的两个调节螺杆即可完成；设备的所有观察门均设置透明亚克力视窗，可在设备运行过程中直接观察各段物料的流动状态与筛选效果，无需停机开门检查。电气控制部分集中布置在产线侧方的独立控制箱内，各单元的启停设置了联锁逻辑，开机时按照从出料端到进料端的顺序依次启动，停机时按照从进料端到出料端的顺序延时停机，避免设备启停过程中出现物料积存堵料的问题。

　　从安装边界来看，设备最高点为斗式提升机的顶部驱动段，距离地面高度为4.2米，顶部驱动段预留了0.8米的检修空间，满足车间内日常检修的起吊操作需求；设备侧边的操作通道宽度预留1.2米，可满足常规手推工具车的通行与日常巡检需求；设备的总进料口高度距离地面2.8米，可适配人工倒料、前端脱粒设备出料、前置输送设备供料等多种进料方式，无需额外配置过渡提升结构。整套产线运行时的处理能力可稳定达到每小时五吨，筛选后的种子净度可达到97%以上，分级精度误差控制在3%以内，相较于传统单机筛选设备，可减少40%的人工转运操作，整套设备仅需1名操作人员即可完成全程作业监控。
