轮胎补片自动化生产加工设备结构

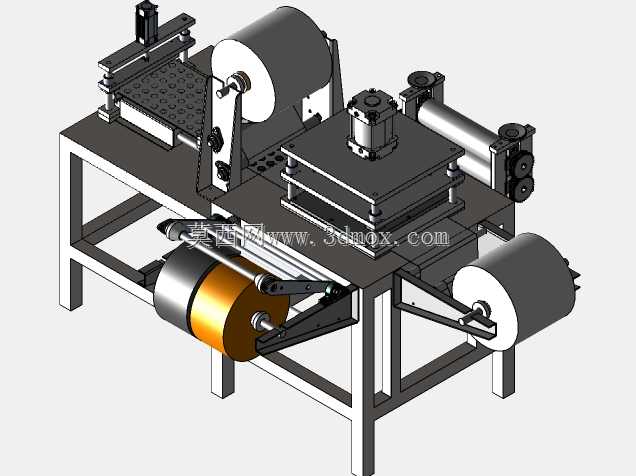

　　这套设备主要面向汽车后市场维修耗材的生产环节，针对轮胎冷补胶片的批量加工需求设计，可完成从基材卷材上料、胶层复合、压合定型到定长裁切的全工序连贯作业，替代传统人工分切、手动压合的零散加工模式，适配补片生产车间的连续化产线排布需求。从整体结构布局来看，设备采用方管焊接一体式机架作为承载基础，机架底部预留了地脚调节螺栓的安装空间，可适配车间地面的平整度偏差，安装时无需额外浇筑预埋基础，直接放置于硬化地面即可完成调平固定，整体占地边界可适配常规小型生产车间的工位排布，机架台面高度按照人工操作的 ergonomic 标准设置，日常换卷、清废、参数微调作业无需借助登高工具。设备的进料端设置了双工位放卷机构，分别承载补片的基材层与胶层卷材，

　　放卷轴采用气胀轴结构设计，可适配不同内径规格的卷材装夹，每个放卷工位都配套了磁粉张力控制组件，可根据卷材的实时卷径变化自动调整放卷阻力，避免基材拉扯变形或者松垮跑偏，放卷架与机架主体采用螺栓连接，后期更换不同幅宽的卷材时，可快速调整导辊的跨距尺寸。卷材从放卷机构输出后，首先进入多组导辊组成的纠偏输送段，导辊表面做了硬质阳极氧化处理，降低基材输送过程中的摩擦阻力，每组导辊两端都配置了带座轴承，转动阻尼控制在合理区间，避免导辊卡滞造成的基材表面划伤。输送段末端设置了压合工位，该工位采用气缸驱动的平板压合结构，上压板表面做了镜面抛光处理，下压板内置加热模块，可根据胶层的熔融特性调整压合温度与保压时长，保证胶层与基材的贴合强度，

　　压合工位的导向柱采用直线轴承配套光轴的结构，保证上下压板合模时的平行度偏差控制在允许范围内，避免压合后补片出现局部脱胶、厚度不均的问题。压合完成后的复合带材继续向前输送，进入定长裁切工位，该工位采用伺服驱动的辊式送料结构，送料辊表面包覆防滑橡胶层，通过伺服电机的脉冲数精准控制送料长度，可适配不同尺寸规格的补片生产需求，裁切组件采用龙门式安装结构，裁切刀采用高频淬火的合金刀具，刀刃间隙可根据带材总厚度做微调，保证裁切断面整齐无毛刺、无胶层粘连拖丝的问题。设备的出料端设置了成品收料台与废边收卷机构，裁切完成的成品补片直接滑落至收料台，可由人工快速收集码放，生产过程中产生的边料则通过独立的力矩电机驱动收卷，避免废边散落影响车间作业环境。

　　从设计逻辑上看，整套设备的功能模块全部采用螺栓装配的分体式结构，没有采用大量焊接一体式的功能组件，后期维护时可单独拆解压合、裁切、放卷任意模块，无需整体拆卸设备；气路与电路走线全部沿机架方管的内腔排布，外部设置可拆卸的线槽盖板，避免生产过程中胶液、粉尘附着在线缆表面造成老化加速，同时也能避免走线杂乱造成的安全隐患。设备的驱动元件全部采用常规标准件，气缸、伺服电机、轴承、磁粉制动器等元件均选用通用工业级型号，后期备件采购无需定制，可降低产线的运维成本。在实际生产场景中，这套设备可适配不同厚度、不同材质的轮胎补片加工，包括常温冷补胶、高温硫化补片等不同类型的产品，仅需调整压合温度、送料长度、裁切压力参数即可快速切换生产规格，无需更换大量工装夹具，适配小型耗材生产企业多批次、小批量的灵活生产需求。设备运行过程中，各工位的动作逻辑通过PLC程序控制，可实现放卷、送料、压合、裁切动作的时序匹配，正常运行时无需人工持续干预，仅需在卷材用完时完成换卷作业、定期清理裁切工位残留的胶渍即可，单台设备的产能可匹配传统人工作业模式下5-6名工人的产出量，同时能避免人工操作带来的补片尺寸偏差、压合强度不一致的质量问题。从安装边界来看，设备的外接气源接口、电源接口全部设置在机架侧面的下部位置，外接管线可沿地面排布接入，不会占用设备周边的操作空间，设备两侧预留了不小于600mm的操作维护空间即可满足日常使用需求，无需预留过大的安装场地。
