带脚轮可倾斜式皮带输送设备结构设计

　　这款可移动倾斜式皮带输送设备，主要面向车间内零散工位的物料短距离转运场景，常见于包装工序末端、装配线接驳、小型加工件周转环节，尤其适配需要频繁调整工位位置、输送高度有落差的作业场景，比如注塑机出料端接料、包装线成品向周转箱的导料、小型五金件在不同作业台之间的传递，相比固定安装的输送线，它不需要做地面预埋固定，脚轮带刹车结构，推移到目标位置后踩下刹车即可稳定作业，转场调整不需要额外拆装，适配多品种小批量的柔性生产需求。

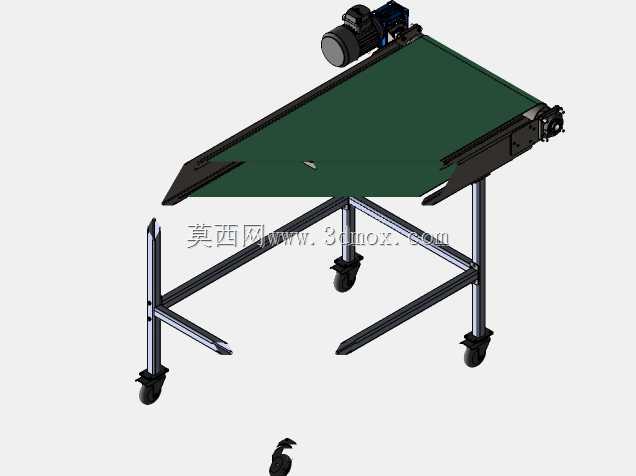

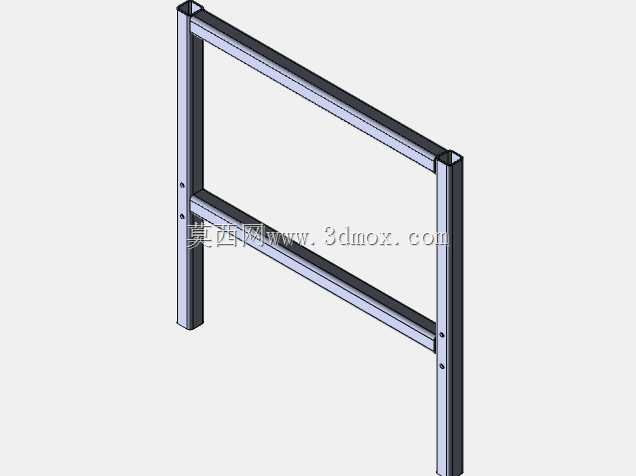

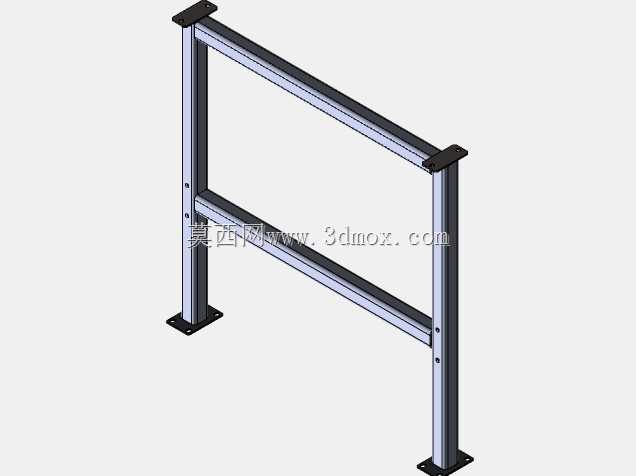

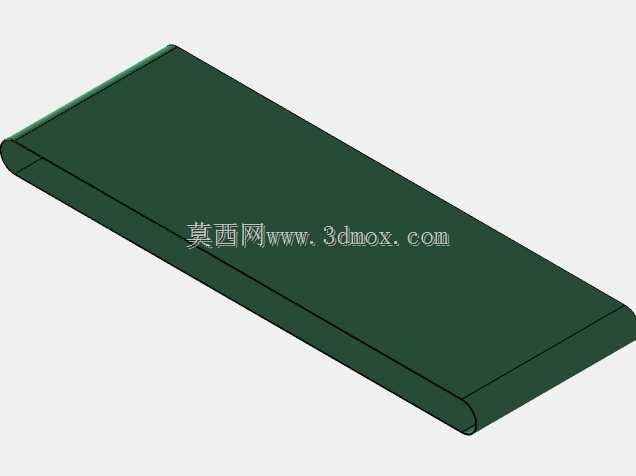

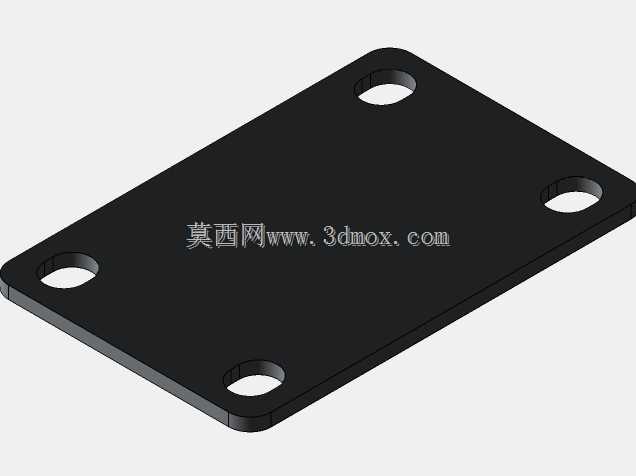

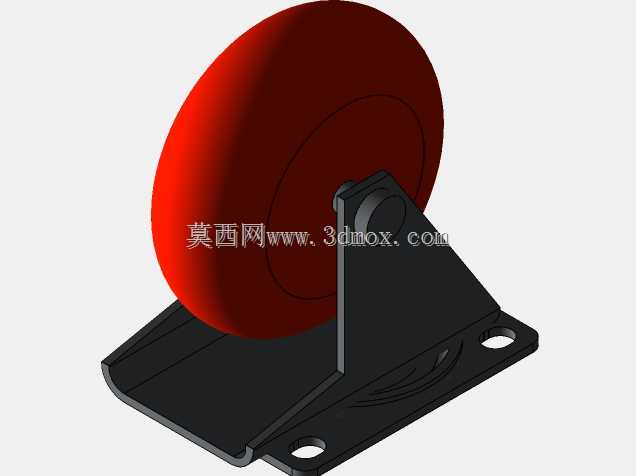

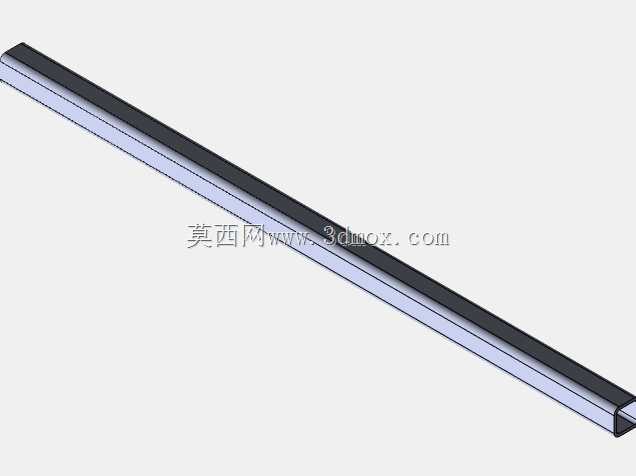

　　从结构设计逻辑来看，整体机架采用工业铝型材拼装搭建，型材选型兼顾结构刚性与轻量化需求，四根立柱搭配底部横向连接梁形成稳定的支撑框架，底部安装四个万向脚轮，其中两个带刹车止动结构，既满足移动灵活性，也能保证作业时的机架稳定性，不会因为皮带运行的振动出现移位。输送段采用倾斜布置，进料端高度更低，出料端高度抬升，倾斜角度控制在物料不会自行下滑的合理区间，皮带表面选用哑光深绿色防滑PVC材质，表面摩擦系数足够，输送纸箱、塑料件、小型金属加工件时不会出现打滑溜料的问题，皮带两侧加装了窄边挡条，避免输送过程中物料从侧边掉落，进料端做了斜切导料结构，方便人工或者上游设备将物料放到皮带上，不会出现卡料的情况。

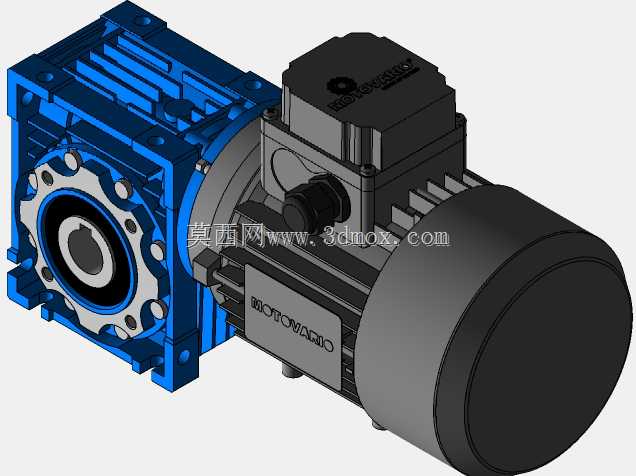

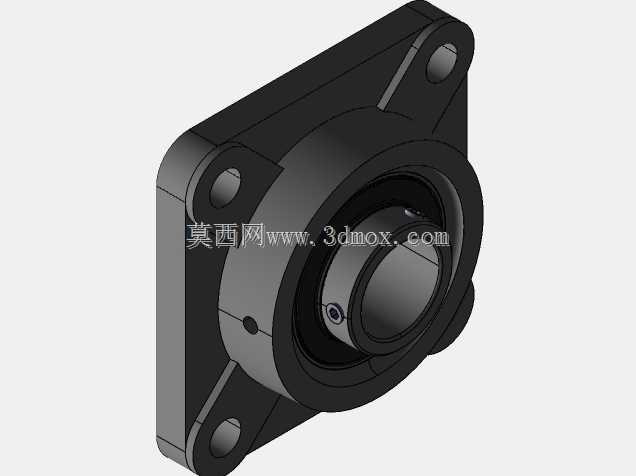

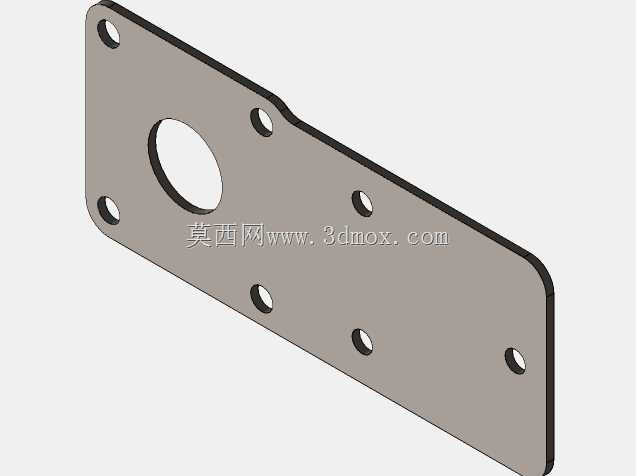

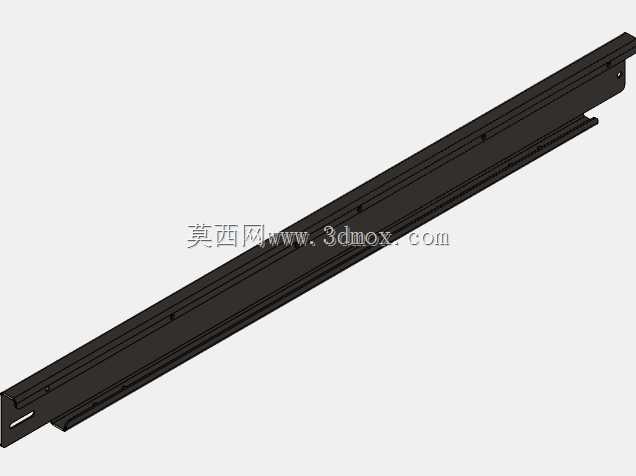

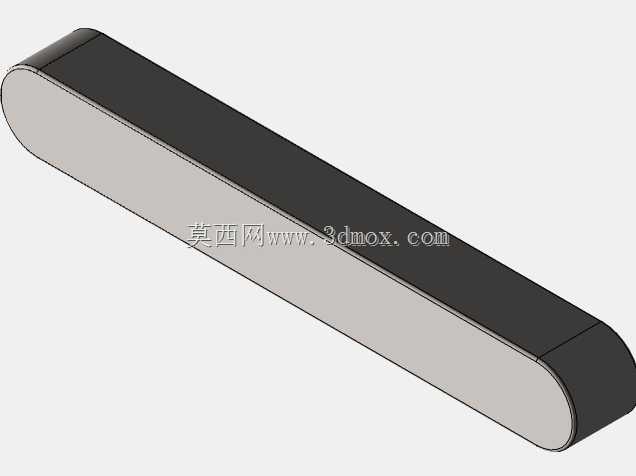

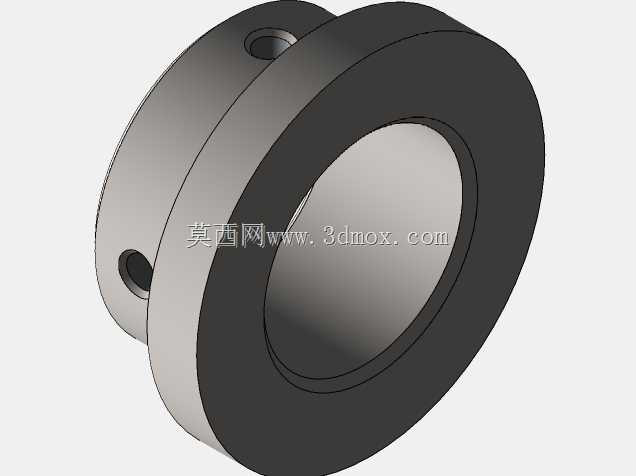

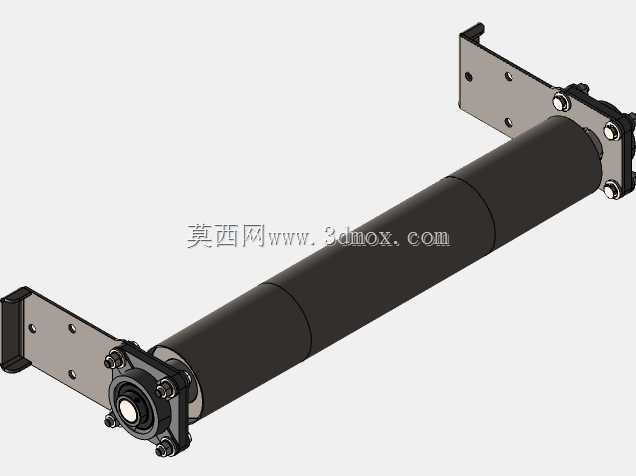

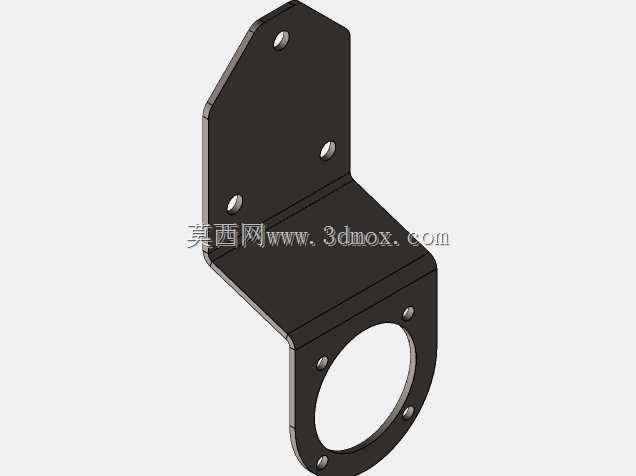

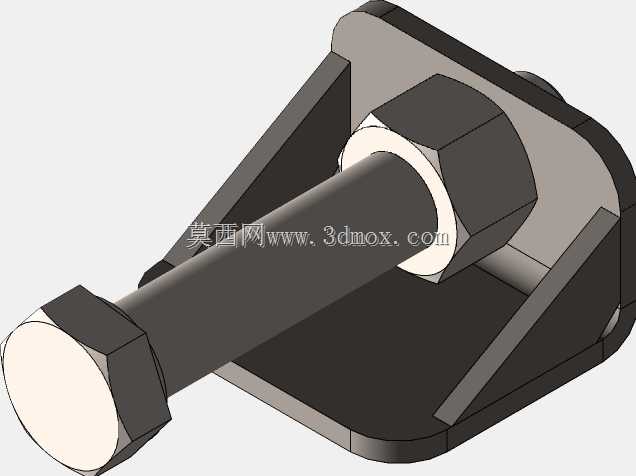

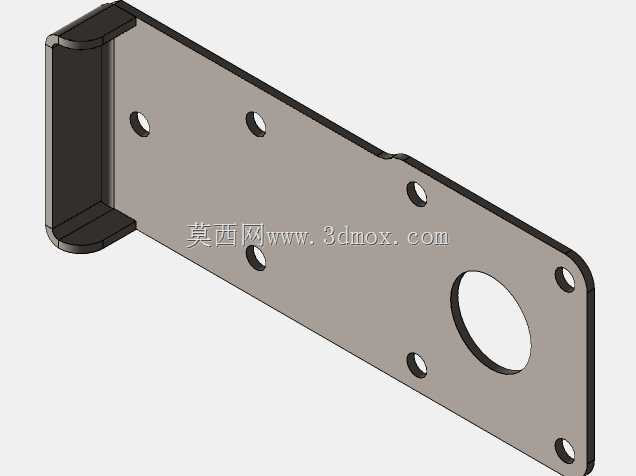

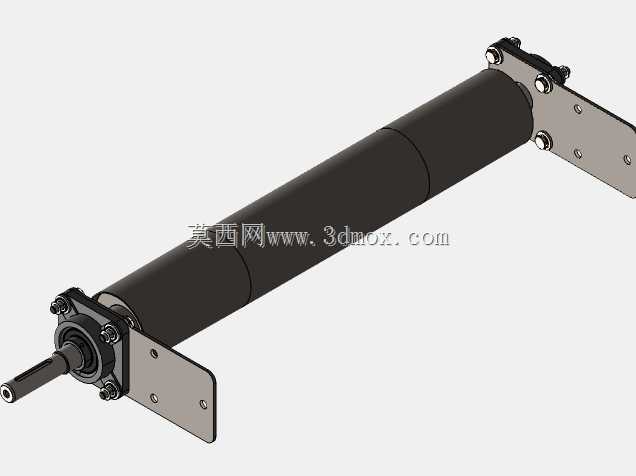

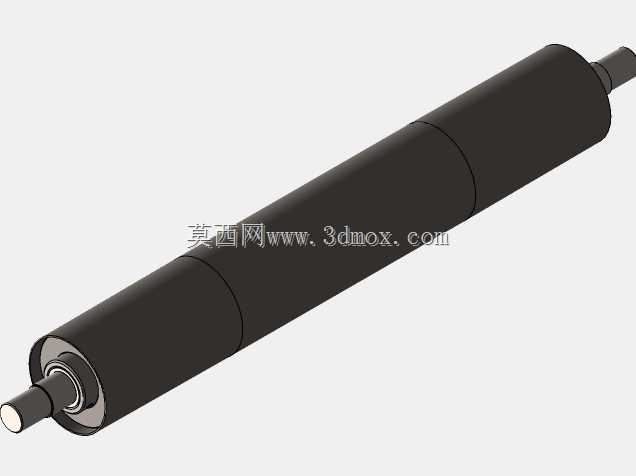

　　驱动单元布置在输送段的高端出料侧，采用减速电机直接驱动主动辊的结构，传动路径短，传动效率高，不需要额外设计复杂的链传动或者带传动减速结构，减少了后期维护的点位，电机安装座做了腰型孔调节结构，可以调整电机位置来张紧皮带，同时尾部从动辊也设计了张紧调节结构，两端的调节螺栓可以同步调整皮带张紧度，避免皮带运行时出现跑偏的问题。支撑腿的横向连接梁除了增强机架刚性之外，也可以作为临时的置物结构，方便作业人员放置少量工具或者待转运物料。

　　从安装边界尺寸来看，整体设备的占地面积不大，长度方向控制在1.5米左右，宽度方向适配常规的400mm幅宽皮带，整体高度在1.2米上下，倾斜段的低端高度距离地面约400mm，刚好适配普通作业台的出料高度，高端出料高度约800mm，刚好匹配常规周转箱的接料高度，不需要额外垫高接料容器。设备整体重量控制在合理范围，单人即可推动转场，不需要借助叉车等辅助搬运设备。

　　在实际使用中，这款输送设备可以单独作为短距离输送单元使用，也可以多台拼接组成更长的输送线，或者搭配其他自动化设备完成上下料衔接，比如搭配小型贴标设备完成贴标后的成品输送，搭配分拣工位完成物料的导料，因为机架采用铝型材拼装结构，后期如果需要调整输送高度、倾斜角度，只需要更换对应长度的型材或者调整立柱的连接位置即可，不需要整体重新制作机架，改造灵活性很强。皮带的运行速度可以通过搭配调速器进行调整，适配不同节拍的生产需求，对于输送节拍要求不高的手工接驳工位，固定转速即可满足需求，对于节拍变化大的柔性生产场景，加装调速模块就能实现速度匹配。

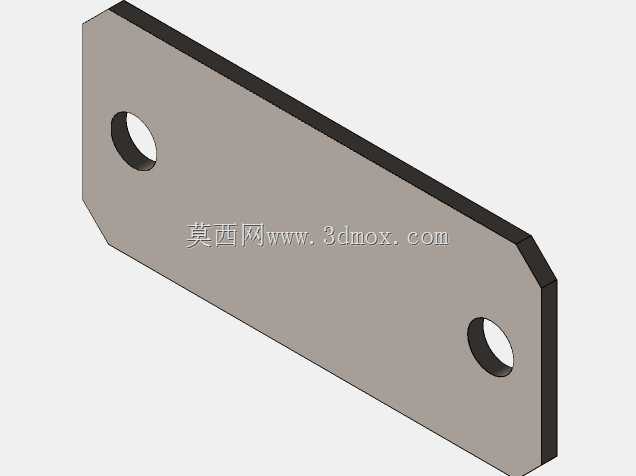

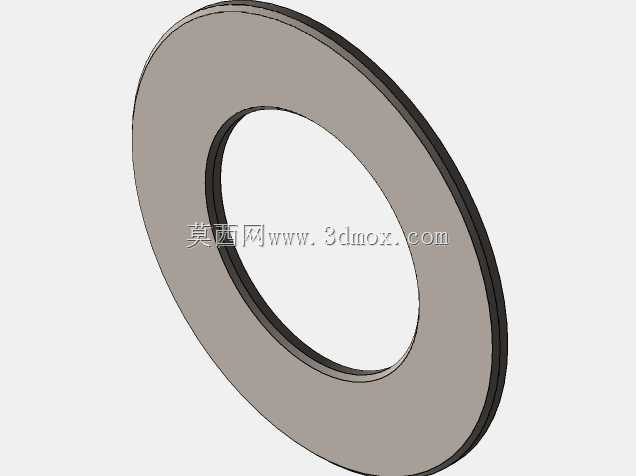

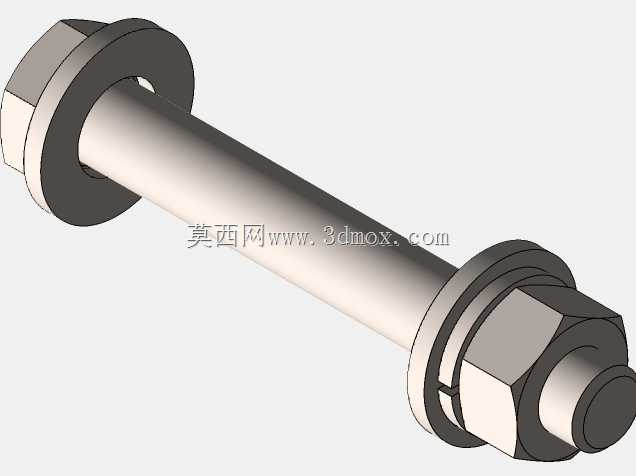

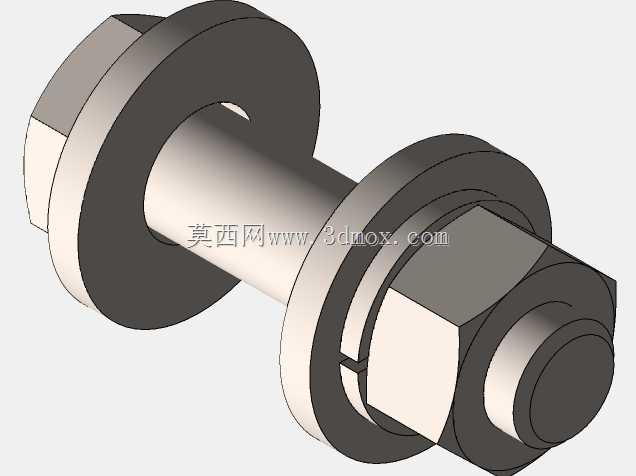

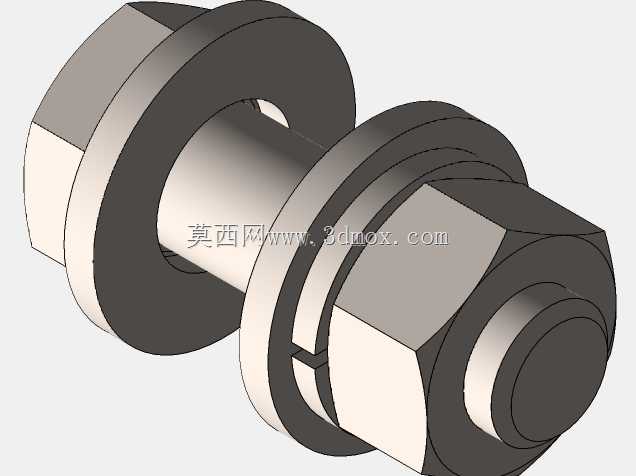

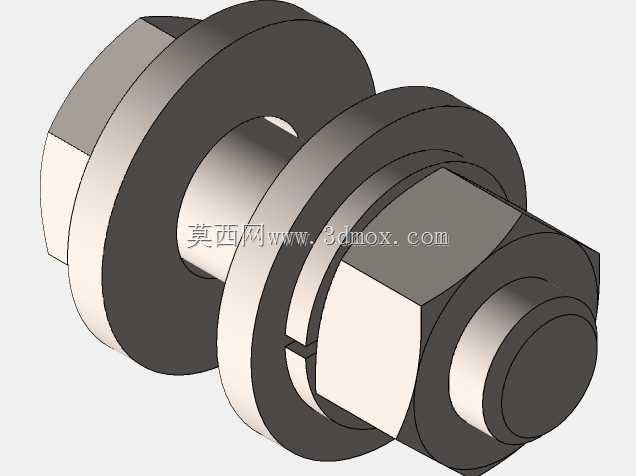

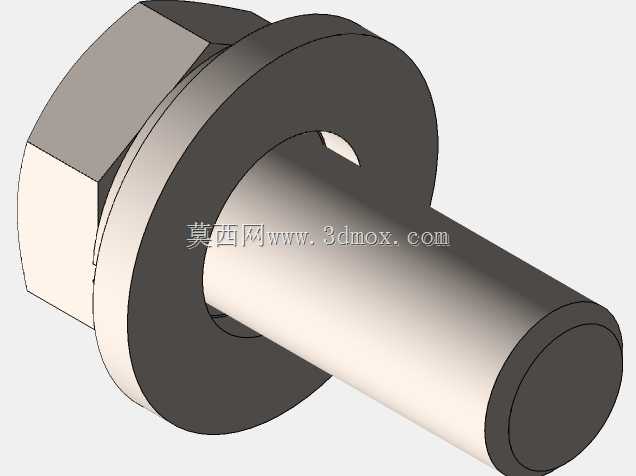

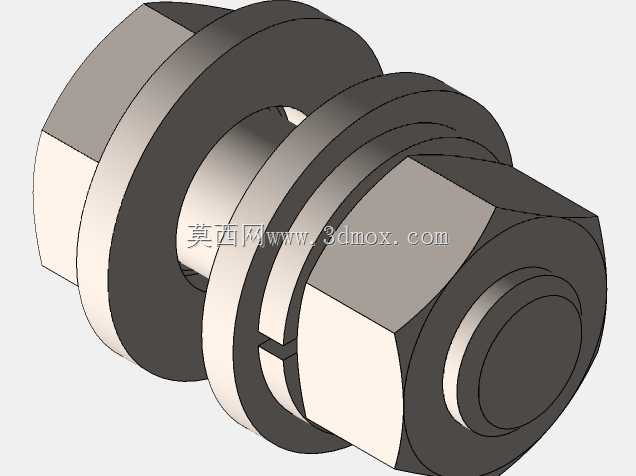

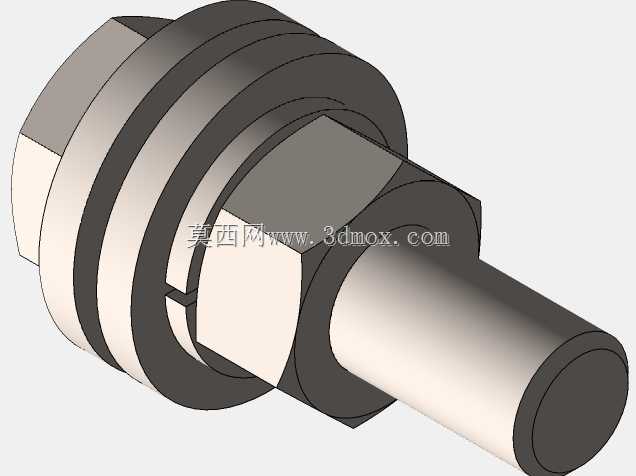

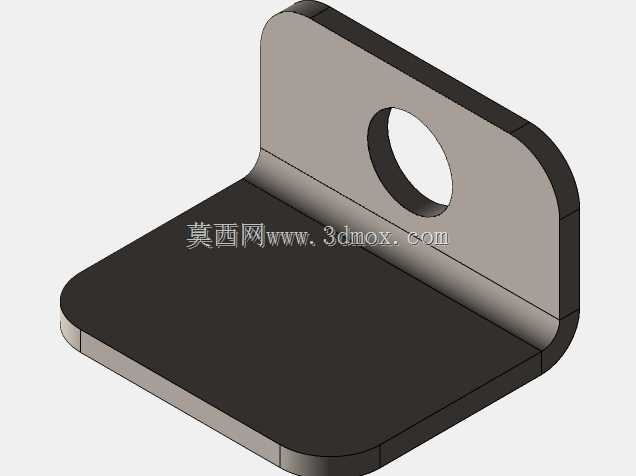

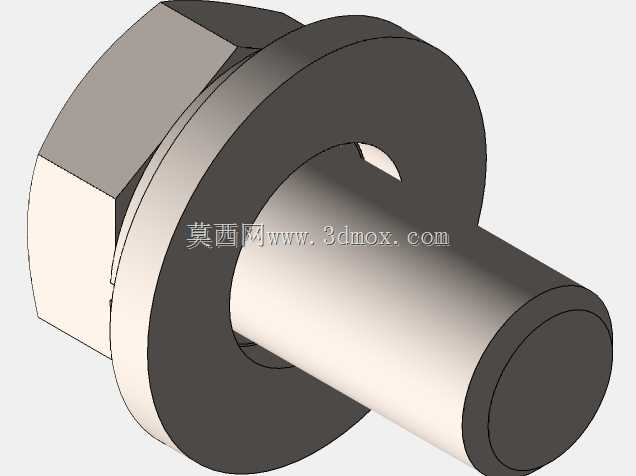

　　设计过程中重点考虑了日常维护的便捷性，驱动电机外置安装，不需要拆解机架就能完成检修或者更换，皮带的更换只需要松开张紧结构即可拆下旧皮带，不需要拆卸大量的结构件，脚轮采用标准工业脚轮，磨损后可以直接采购同规格备件更换，没有特殊定制的非标易损件，后期运维成本很低。机架的所有连接部位都采用标准螺栓紧固件连接，没有焊接结构，运输时可以拆解成扁平部件打包，到现场后快速组装，降低了运输成本，也避免了焊接结构变形导致的装配精度问题。
