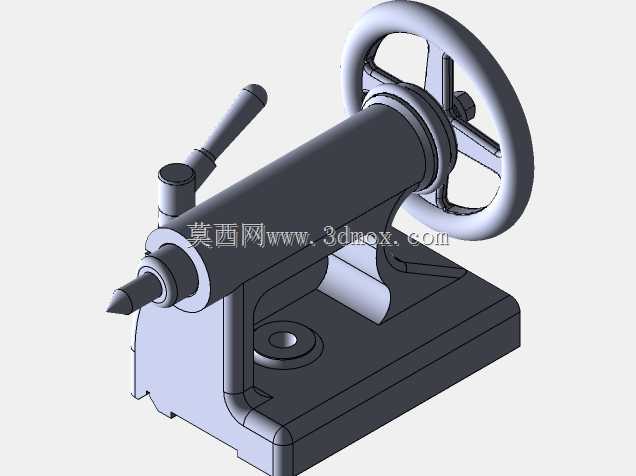

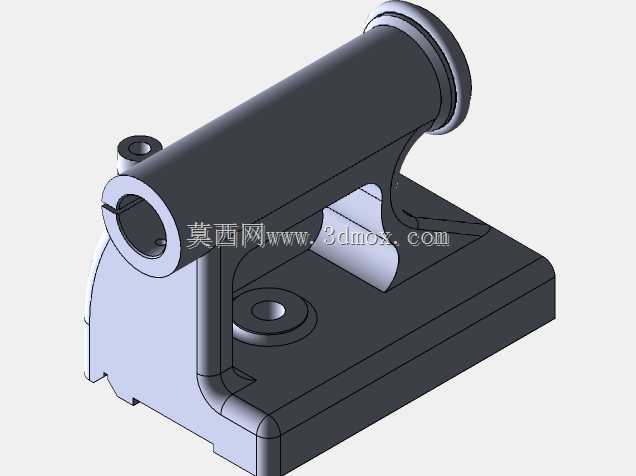

车床尾座结构逆向工程三维设计

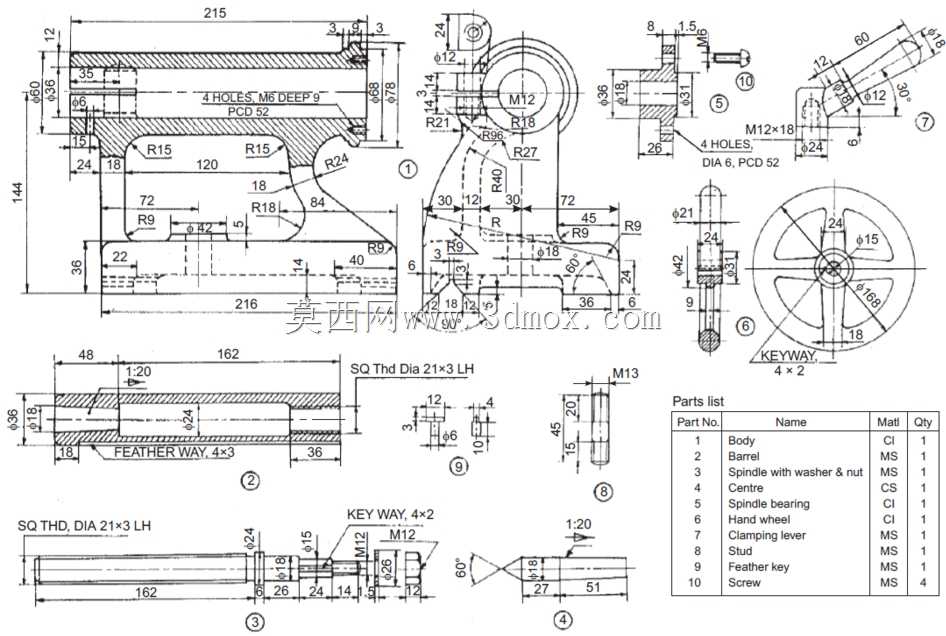

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶紧、定心，以及配合完成钻孔、铰孔、攻丝等孔加工工序的核心配套部件，其结构精度、动作可靠性直接决定了长工件加工的同轴度、切削稳定性，是车床整机功能实现中不可替代的组成部分。这套尾座结构的设计是基于传统车床尾座的实物蓝图开展逆向建模完成，所有配合尺寸、安装边界均严格匹配对应型号车床的床身安装接口，可直接适配同规格卧式车床的装配需求，无需额外修改床身导轨的安装基面。

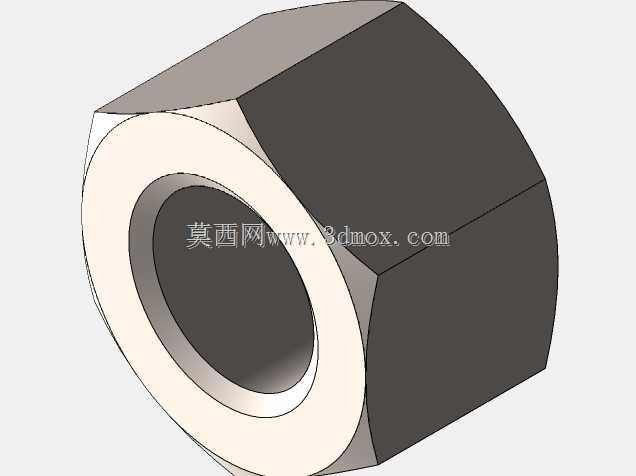

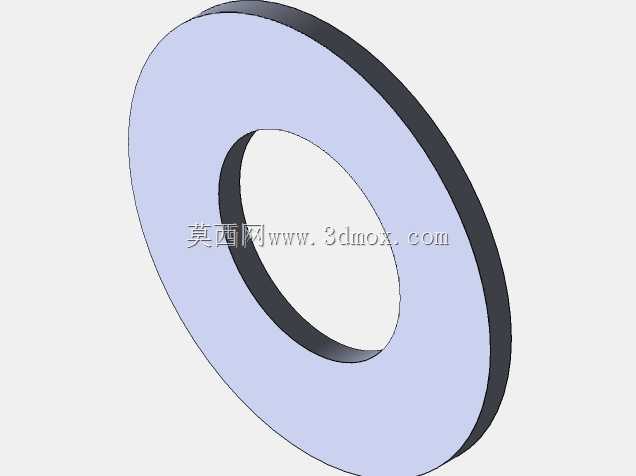

　　从结构组成来看，整套尾座包含本体、套筒、带垫圈螺母的主轴、顶尖、主轴轴承、手轮、夹紧手柄、壳体、平键、锁紧螺钉共10类核心零件，各零件的配合公差完全遵循金属切削机床尾座的通用精度标准。尾座本体作为整个部件的承载基座，底部设计有与车床床身导轨匹配的安装导向面，总长度方向尺寸为215mm，总高度方向尺寸为144mm，底部导轨配合面的宽度尺寸与对应床身导轨的安装槽完全契合，安装时可沿床身导轨轴向滑动调整位置，适配不同长度工件的顶紧需求，调整到位后可通过底部的锁紧机构将尾座本体固定在床身指定位置，避免切削过程中出现位移偏移。

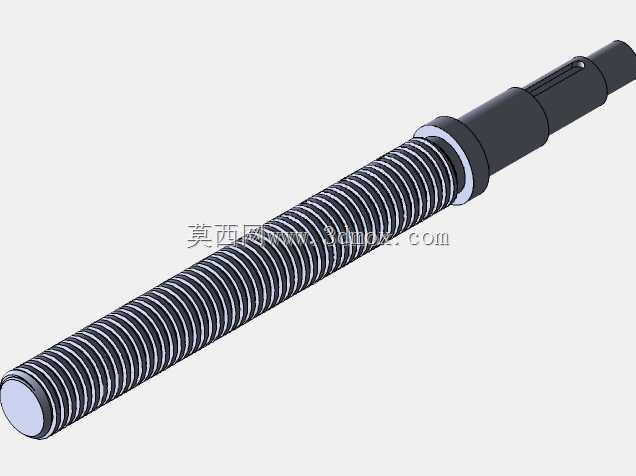

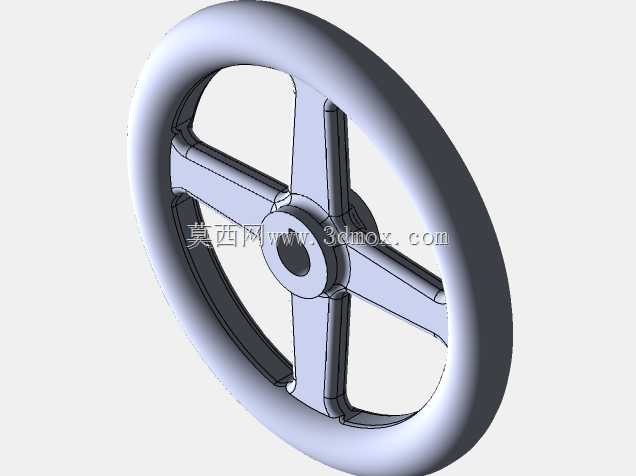

　　套筒部分是尾座实现顶紧动作的核心运动部件，其外圆与本体内孔采用间隙配合，配合面的表面粗糙度要求控制在Ra1.6以内，保证套筒伸缩动作顺畅无卡滞，套筒内部设计有莫氏锥孔，用于安装顶尖、钻夹头等工装附件，锥孔的锥度公差严格遵循莫氏锥度的标准要求，保证工装安装后的定心精度，避免加工过程中出现工装晃动、掉锥的问题。套筒的轴向进给通过手轮带动丝杠螺母机构实现，手轮安装在尾座本体的侧方，操作时转动手轮即可带动套筒沿轴向伸出或缩回，进给行程可满足常规长度工件的顶紧以及孔加工的进给深度需求，丝杠与螺母的配合间隙设计有调整结构，长期使用出现磨损后可通过调整螺母消除间隙，保证进给精度。

　　顶尖安装在套筒的莫氏锥孔内，采用标准活顶尖结构，内部配置轴承支撑，可随工件一同转动，减少顶尖与工件中心孔之间的摩擦磨损，适合高速切削场景下的长轴工件顶紧，顶尖的伸出长度可通过手轮精准控制，顶紧力的大小可根据工件的重量、切削负载调整，避免顶紧力过大导致工件弯曲变形，或是顶紧力不足导致工件切削时出现窜动。主轴轴承采用圆锥滚子轴承配置，可同时承受径向载荷与轴向载荷，匹配车削加工时尾座承受的轴向切削分力，轴承的预紧量可通过端部的螺母调整，保证主轴回转精度的同时提升承载能力。

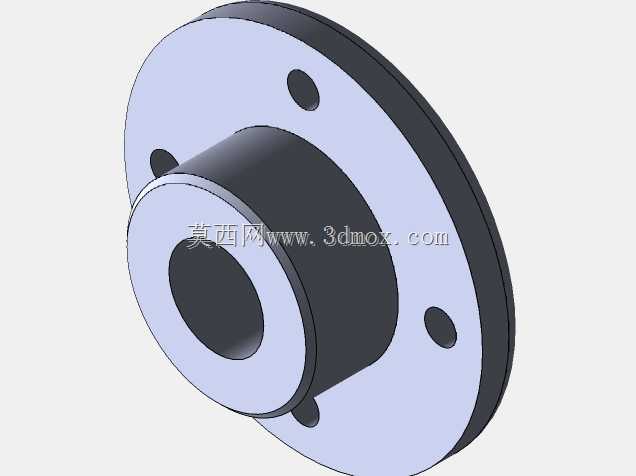

　　夹紧手柄用于实现套筒位置的锁紧，当套筒调整到合适位置、顶尖顶紧工件后，扳动夹紧手柄可通过内部的偏心机构带动夹紧块抱紧套筒外圆，将套筒与尾座本体锁为一体，避免重切削过程中套筒出现回缩移位，夹紧块与套筒的接触面积设计足够大，锁紧时不会压伤套筒外圆的配合面，长期使用也不会出现锁紧失效的问题。壳体部分覆盖在尾座的传动机构外侧，起到防尘、防切屑的作用，避免加工过程中产生的铁屑、切削液进入丝杠、轴承等运动配合面，延长部件的使用寿命，壳体上设计有润滑油注油孔，可定期向内部运动副加注润滑油，保证各动作部件的润滑状态。

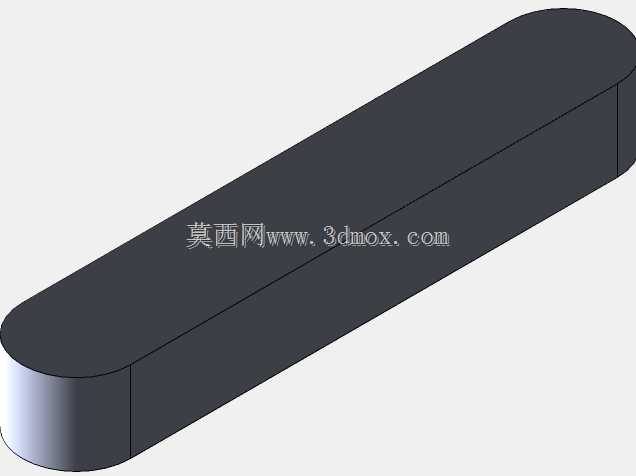

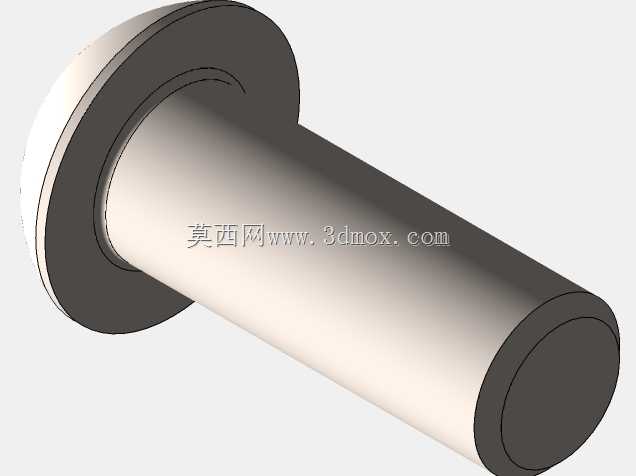

　　平键主要用于手轮与丝杠、齿轮等传动部件的周向固定，传递扭矩，键槽的尺寸公差遵循普通平键的国家标准，保证装配后无松动、传动无间隙。锁紧螺钉用于各部件的轴向定位，包括轴承端盖的固定、壳体的连接等，螺钉的规格、拧紧力矩均按照机械设计标准选取，保证连接可靠性的同时避免螺纹滑牙。整套尾座的所有零件均按照实际加工工艺要求设计，铸件部分预留有合理的拔模斜度与加工余量，机加工面的尺寸公差、形位公差均标注完整，可直接用于指导生产加工，装配后各动作部件运行顺畅，锁紧机构可靠，顶紧精度满足普通车床的加工精度要求，可适配常规的外圆车削、端面车削、内孔加工等多种车削工序，在小型机械加工车间、设备维修车间的普通车床改造、备件替换场景中具备较强的实用性。
