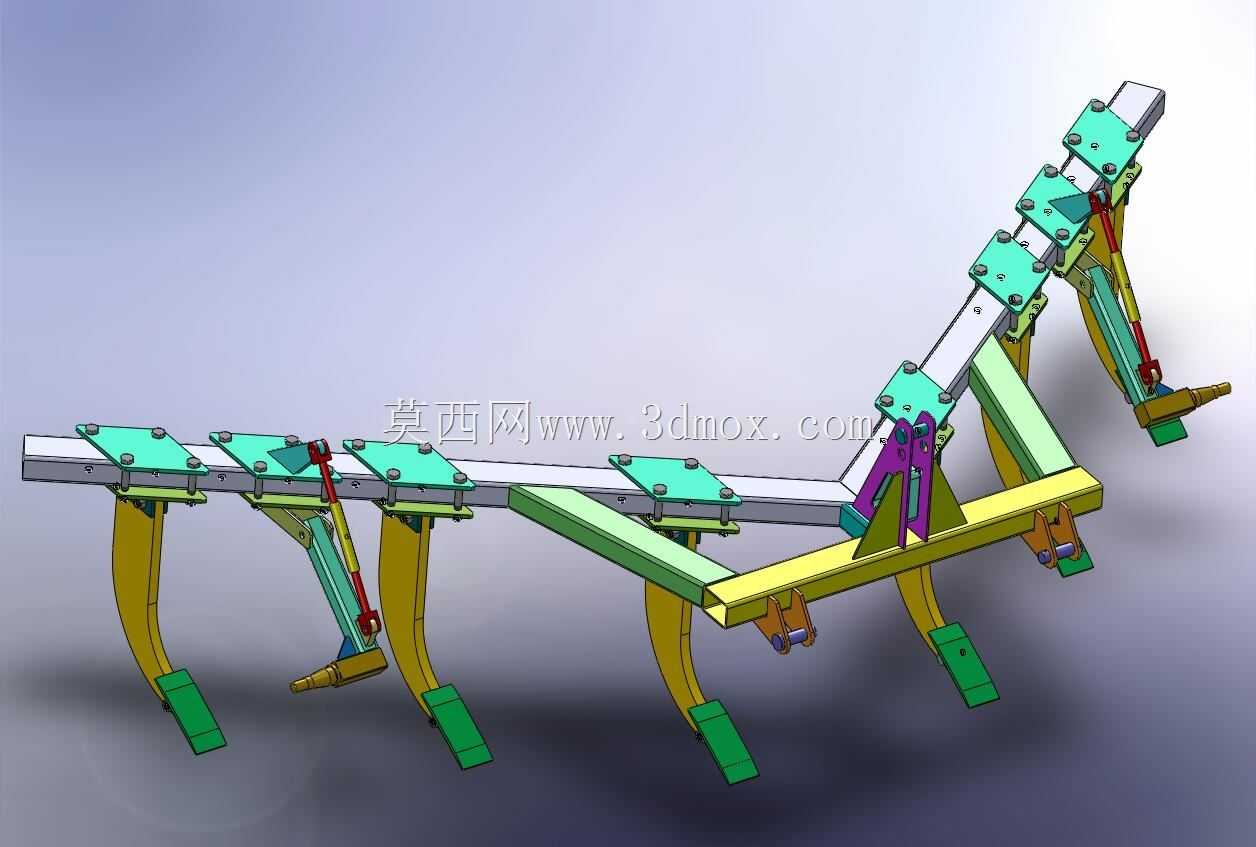

V型深松整地裂土作业部件结构

　　这款V型排布的耕作作业部件，主要适配旱作农田的播前整地、苗期深松作业场景，可配套在大马力拖拉机后置悬挂架上使用，解决传统翻耕作业形成的犁底层板结问题，作业过程中不会过度翻转表层土壤，能在保留地表作物残茬覆盖的前提下，打破深层压实土层，提升雨水入渗能力与作物根系下扎深度，减少地表径流造成的水土流失。从结构设计逻辑来看，整体主梁采用分段式V型折角布局，区别于传统直排式深松机架，作业时机组行进阻力可沿V型夹角方向分散传递，避免单侧受力造成的主梁偏扭，同时相邻作业铲的作业轨迹不会出现重复切削带，减少无用功损耗。每个深松铲柄通过独立的安装座固定在主梁上，安装座采用多螺栓压紧结构，可根据不同农艺要求的作业行距调整铲柄安装位置，

　　适配不同作物种植模式下的深松行距需求，铲柄下部配备可更换的硬质合金铲尖，磨损后无需更换整根铲柄，降低田间作业的维护成本。部分铲位配套了深度调节限位结构，可通过调整限位支撑的伸出长度，控制单铲的入土深度，避免局部区域深松深度过大造成的动力浪费，也能防止作业时铲尖触碰田间碎石造成结构过载损坏。主梁上部设置了多组标准悬挂连接位，可匹配不同功率段拖拉机的后置三点悬挂接口，连接位的孔位间距符合农用机具悬挂的通用尺寸规范，无需额外加工转接板即可完成挂接。从安装边界来看，整机横向展开宽度适配常规垄作区域的作业幅宽要求，纵向安装尺寸预留了足够的拖拉机后轮转向避让空间，挂接后机组转弯时不会出现部件碰撞干涉。作业过程中，

　　V型排布的铲组会在土壤内部形成连续的疏松带，表层土壤仅在铲尖经过位置产生窄幅开裂，不会将深层生土翻至地表破坏耕层结构，同时配套的侧向碎土结构可在铲尖破土后对两侧土壤进行二次挤压破碎，减少深松后地表的大土块数量，省去后续额外的碎土整地工序。结构受力层面，主梁采用矩形截面型钢焊接成型，折角位置设置了三角形加强筋板，可承受大马力拖拉机牵引时的交变载荷，避免长期作业后主梁出现焊缝开裂、变形等问题，每个铲柄的安装座与主梁接触面增加了防滑齿结构，螺栓紧固后可承受作业时的巨大冲击载荷，不会出现铲柄移位、下沉的情况。针对田间作业常见的石块、树根等障碍物，部分铲位设计了安全过载脱开结构，当铲尖遇到超过设计阈值的冲击载荷时，连接结构会自动脱开抬升铲柄，

　　避免硬性碰撞造成铲柄断裂、主梁变形，障碍物通过后可快速复位继续作业，减少田间故障停机时间。整机的重心沿V型夹角对称分布，挂接后拖拉机的左右轮受力均衡，作业时不会出现单侧偏拉的情况，降低驾驶员的操作强度，同时减少拖拉机轮胎的偏磨损耗。
