内燃机核心传动活塞结构设计

　　在往复式内燃机的动力循环中，活塞是直接承接燃烧压力、完成能量转换的核心承载部件，其结构设计的合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际装机场景来看，这类活塞广泛适配小排量单缸通用汽油机、小型柴油机以及部分微型动力设备，覆盖园林机械、小型发电机组、农用动力机具等多个应用领域，日常运行中需要在高温、高压、高往复惯性力的交变工况下持续工作，对结构强度、形位公差与配合精度都有极高要求。

　　设计阶段首先要明确活塞的核心功能边界：顶部直接与高温燃气接触，需要承受做功冲程瞬间爆发的燃气压力，将作用力通过活塞销传递给连杆，最终带动曲轴旋转完成动力输出；圆柱面的环带区域需要安装活塞环，实现燃烧室的密封，防止高压燃气窜入曲轴箱，同时控制缸壁润滑油的刮油量，避免机油窜入燃烧室造成积碳；裙部则承担导向作用，在活塞往复运动过程中保持与气缸壁的合理贴合，承受侧推力并保证运动轨迹的同轴度，避免出现拉缸、偏磨等故障。

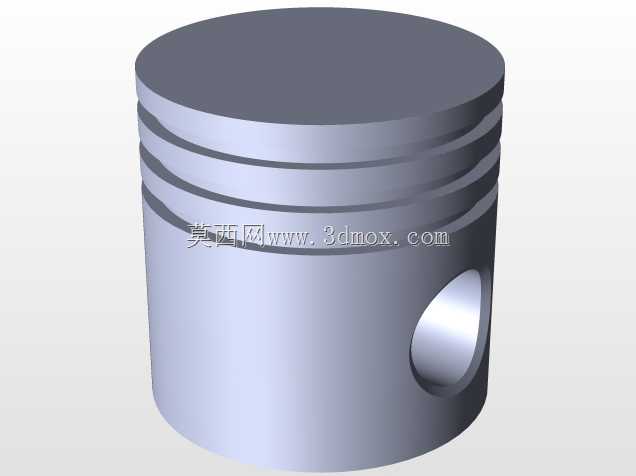

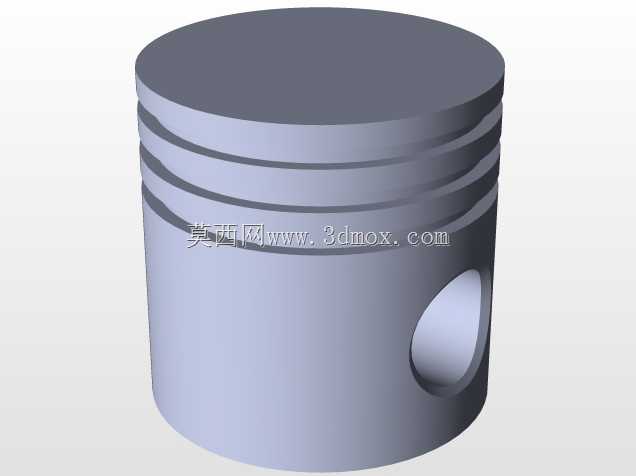

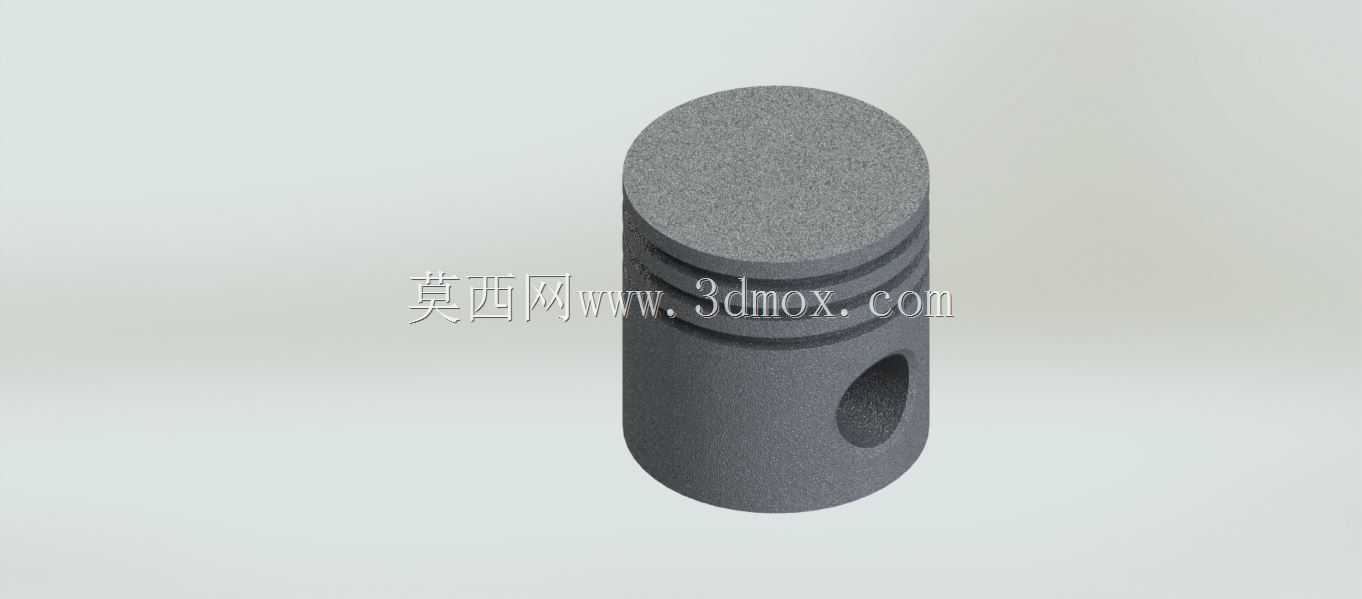

　　从结构布局来看，该活塞采用典型的筒式设计，顶部为平整的平顶结构，这种结构的优势在于加工工艺性好，顶部受热面积相对较小，能够降低活塞工作时的热负荷，同时平顶结构的压缩比控制精度更高，适合小排量通用动力的燃烧室匹配需求。环带区域设置了多道环槽，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽底的圆角都经过严格校核，既要保证活塞环安装后有足够的伸缩余量，适配工作过程中的热膨胀量，又要避免环槽间隙过大造成漏气、环组卡滞等问题。每道环槽的位置排布都经过受力计算，靠近顶部的环槽承受最高的燃气温度与压力，因此在结构上预留了足够的壁厚，保证高温下的结构强度，避免环槽变形导致密封失效。

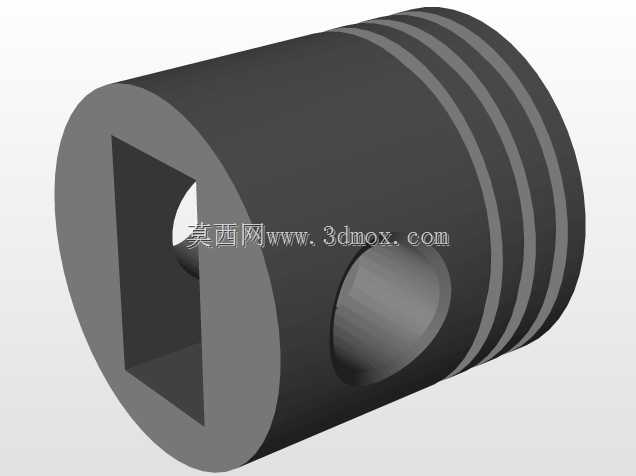

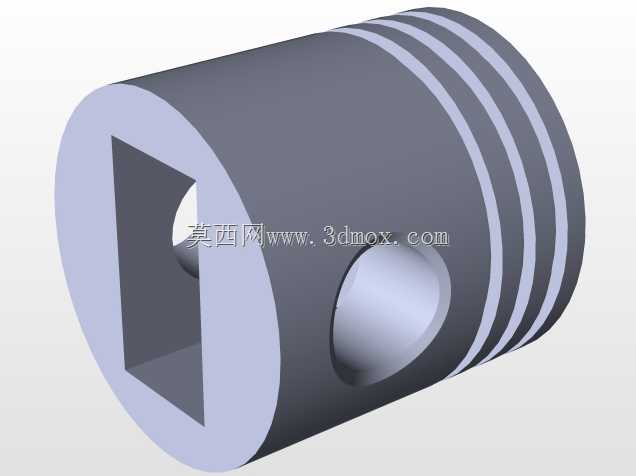

　　活塞销孔的位置设置在裙部上方的承载区域，采用贯穿式销孔设计，用于安装活塞销实现与连杆小头的连接。销孔的轴线与活塞轴线保持严格的垂直相交，形位公差控制在微米级，避免装配后出现连杆偏摆、活塞受力不均的问题。销孔内部设计有适当的倒角，既方便活塞销的压装，又能减少应力集中，避免交变载荷下销孔位置出现疲劳裂纹。裙部的型线设计并非正圆柱结构，而是根据热变形规律设计了中凸变椭圆型面，在冷态下裙部与缸壁保留合理的配合间隙，当活塞达到工作温度后，裙部受热膨胀能够均匀贴合缸壁，既不会因为间隙过大造成敲缸、异响，也不会因为间隙过小导致活塞卡滞在气缸内。

　　安装边界方面，活塞的外径尺寸需要与对应规格的气缸内径做分组选配，配合间隙根据材质特性与工作温度区间设定，通常控制在零点零几毫米的精度范围内。活塞的总高度需要匹配气缸的行程长度，保证活塞运行到上止点时，顶部与气缸盖之间的燃烧室容积符合设计压缩比要求，运行到下止点时不会与曲轴平衡块、连杆大头发生运动干涉。环槽的尺寸需要与对应规格的活塞环完全匹配，保证活塞环的开口间隙、侧隙、背隙都在合理范围内，实现可靠的密封与刮油效果。活塞销孔的内径需要与选配的活塞销外径采用过渡配合，配合精度直接影响动力传递的平顺性，过大会产生冲击异响，过小则会导致活塞销转动卡滞。

　　在实际工程应用中，这类活塞的材质通常选用共晶铝硅合金，兼顾轻量化与高温强度要求，能够降低往复运动的惯性力，减少曲轴连杆机构的冲击载荷。设计过程中还需要对活塞的质量做严格控制，同一台发动机上装配的活塞质量差需要控制在很小的范围内，避免曲轴运转时出现不平衡振动。裙部表面通常会做特殊的表面处理，比如镀锡、石墨涂层等，改善初期磨合性能，减少冷启动时的缸壁磨损。从建模逻辑来看，整个活塞的特征构建遵循从主体到局部的顺序，先通过旋转特征完成活塞主体轮廓的构建，再依次切除环槽、销孔等结构，最后对所有锐边做倒圆角处理，消除应力集中点，每个特征的尺寸参数都可以根据不同排量、不同缸径的动力需求做参数化调整，快速适配不同的机型设计需求。
