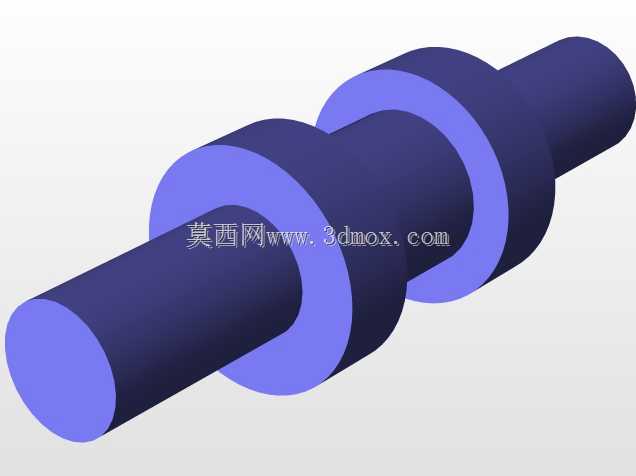

直动从动件盘形凸轮传动机构结构

　　在自动化装配线的工位节拍切换、轻工包装设备的送料时序控制、纺织机械的导纱往复动作这类需要精准实现预定往复运动规律的场景中，凸轮从动件机构是应用占比极高的刚性传动方案，相较于气缸、伺服电缸等直驱执行元件，纯机械结构的凸轮传动不存在响应延迟、信号丢步的问题，只要加工精度达标，就能在高速运转工况下长期保持稳定的动作时序，不需要额外的传感器做位置反馈，整套结构的可靠性远高于电控直驱方案。这套直动从动件盘形凸轮结构，核心设计思路是通过盘形凸轮的轮廓曲线，将凸轮轴的连续回转运动，直接转化为从动件的竖直方向往复直线运动，从动件采用的是平底直动结构，和凸轮轮廓的接触是面接触形式，相比尖顶从动件，接触应力要小很多，耐磨性能更好，适合中高速、

　　轻载的连续运转工况，同时从动件的导路部分做了双侧开槽的导向结构，相当于给从动件的上下运动加了全行程的滑动支撑，能有效抵消凸轮转动带来的侧向分力，避免从动件出现卡滞、偏磨的问题。从安装边界来看，这套结构的安装基准是凸轮的回转轴，凸轮本身采用偏心盘形结构，基圆直径的设定要兼顾从动件的行程需求和机构整体的径向尺寸，凸轮轴的安装孔位做了统一的轴径适配，能直接和常规的减速电机输出轴配合，不需要额外做转接法兰；从动件的顶端预留了执行端安装位，可以根据实际工况加装推头、夹爪、压头这类执行元件，从动件的运动行程完全由凸轮轮廓的升程段决定，设计时已经做了升程角、远休止角、回程角、近休止角的曲线平滑过渡，避免从动件在运动过程中出现刚性冲击，

　　尤其是升程和回程段的轮廓，采用了等速运动曲线的修正设计，能减少高速运转时的振动和噪音。实际应用中，这类结构常被用在小型自动化设备的上料工位，比如螺丝排列机的分料动作、标签送料机构的牵引动作，因为不需要复杂的电控程序，只要调整凸轮的转速就能直接改变从动件的动作频率，调试门槛很低，对于设备维护人员来说，只需要定期给凸轮和从动件的接触部位、导向槽添加润滑脂，就能保证长期稳定运行。在结构设计细节上，凸轮和从动件之间的连接采用了小直径的销轴做限位，防止从动件在运动过程中脱离凸轮轮廓，同时销轴的安装位置做了沉头处理，不会和从动件的导向槽发生运动干涉；从动件的导向槽长度比最大行程多出15%的余量，避免出现超程撞机的问题，

　　凸轮的厚度和从动件的接触宽度做了匹配，保证接触面积足够的同时，不会因为尺寸过大增加不必要的转动惯量。很多刚接触机械结构的设计人员在做这类凸轮机构时，容易忽略从动件导路的长度和凸轮侧向力的匹配问题，导路过短会导致从动件在运动过程中出现倾斜，加剧导向槽的磨损，这套结构的导向段长度达到了从动件总行程的2.5倍，能完全抵消凸轮转动带来的倾覆力矩，就算在每分钟120次的往复频率下，也不会出现卡滞问题。另外，这套结构的所有零件都采用了等壁厚设计，不管是机加工还是注塑开模，都有很好的工艺性，不需要特殊的加工设备就能完成生产，制造成本很低，适合批量应用在小型自动化设备上。在选型适配的时候，只需要根据实际需要的往复行程更换对应轮廓的凸轮，不需要改动从动件和导向支架的结构，互换性很强，能大幅缩短非标设备的设计周期。
