带操作手柄的铰接式万向传动连接结构

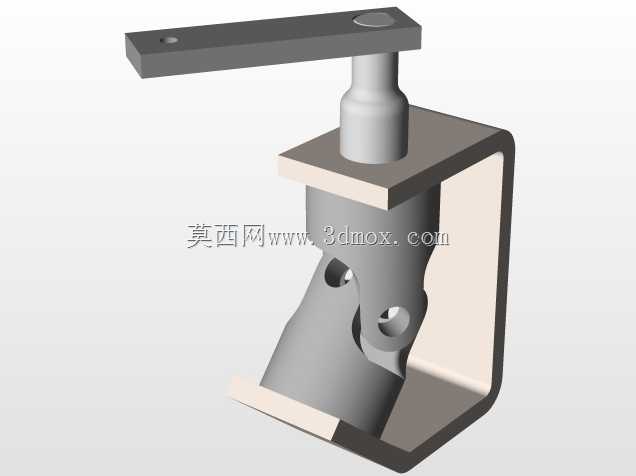

　　在各类需要变角度传递扭矩的机械传动场景中，这类带操作手柄的万向铰接结构是解决轴系不同轴、存在偏角工况下动力传输的核心部件，常见于小型工装夹具的角度调节机构、轻工设备的转向传动单元、手动操作的工位调整装置中，区别于大载荷车用万向节，这类结构更侧重手动操作的便捷性与小空间内的安装适配性。从结构功能来看，该部件通过中部的十字铰接销实现两个连接端的角度偏转，上端的扁平操作手柄直接与上铰接座一体加工成型，手柄上预留的光孔可用于连接操作拨杆或者外接锁定件，方便操作人员手动调整传动角度后完成位置锁定；下部的筒状铰接座预留了两个径向销孔，既可以穿入销轴完成与下方传动轴的周向固定，也能通过销孔位置调整实现初始安装角度的微调，

　　U型的安装支架作为整个万向节的承载基座，上下两个平行的安装面预留了足够的螺栓固定空间，可直接通过螺栓锁紧在设备的安装基板上，不需要额外设计定制安装座。设计过程中首先要明确的是安装边界约束，整个结构的垂直安装高度控制在紧凑区间内，U型支架的开口宽度刚好容纳下部铰接筒的偏转空间，当上下轴系的偏角在0到35度区间内变化时，铰接部件不会与支架内壁发生运动干涉，铰接销的配合间隙控制在0.02到0.05毫米之间，既保证偏转动作的顺滑无卡滞，又避免间隙过大导致传动过程中出现回程空程，影响传动精度。从实际使用的工况适配来看，这类万向结构不需要配套润滑脂嘴做持续润滑，铰接销与销孔之间采用间隙配合加表面硬化处理，能够承受手动操作工况下的频繁角度调整，

　　传递的扭矩范围适配小型手动调节机构的载荷需求，不会因为偏角传递导致额外的附加载荷作用在相邻的轴系部件上，有效保护连接端的轴承与轴件不受偏载磨损。在建模过程中需要重点关注铰接位置的运动仿真验证，要逐一核对最大偏角下各部件的最小间隙，尤其是下部铰接筒偏转时，筒身的斜面切口是为了避让最大偏角下与支架侧壁的接触，这个切口的角度需要和最大设计偏角匹配，过小的切口会导致偏转角度达不到设计要求，过大的切口则会削弱铰接筒的结构强度，容易在扭矩传递过程中出现筒身开裂的问题。上端手柄的长度设计兼顾操作力矩与空间占用，手柄长度过短会导致手动调整时需要施加更大的操作力，长度过长则会在设备内部占用过多安装空间，甚至在转动过程中与周边其他部件发生碰撞，

　　手柄端部的沉孔设计是为了在锁定状态下拧入紧定螺钉，固定调整完成后的角度位置，避免设备运行过程中因为振动导致角度偏移。下部铰接筒的内孔尺寸与常用的小直径传动轴匹配，径向的两个销孔采用对称布置，保证销轴穿入后受力均匀，不会出现单侧受力导致的销轴弯曲变形。U型支架的折弯处做了圆角过渡处理，避免应力集中导致支架在承受传动反扭矩时出现折弯处开裂的问题，上下安装面的平面度公差控制在0.1毫米以内，保证安装后支架不会出现倾斜，进而影响万向节的偏转灵活性。这类结构在实际选型应用中，不需要搭配复杂的周边附件，直接通过支架的安装面完成固定，上端手柄可以根据实际使用需求外接延长杆或者操作旋钮，下端传动轴直接插入铰接筒内穿销固定即可完成装配，维护过程中只需要定期检查铰接销的磨损情况，当销与孔的配合间隙超过0.15毫米时更换铰接销即可恢复传动精度，整体结构的零件数量少，加工工艺性好，支架采用板材折弯成型即可加工，铰接件采用棒料车削加工后铣削铰接缺口，加工成本低，适合小批量设备的配套使用。在传动特性上，这类万向结构在单节使用时存在瞬时转速波动，因此更适合手动调节、低转速的传动场景，如果需要用于连续旋转的动力传递，可以成对使用该结构来抵消单节带来的转速不均问题，不过针对多数手动角度调整的工位场景，单节结构的转速波动完全不会影响使用功能，反而因为结构简单、安装便捷更受设备设计人员的青睐。
