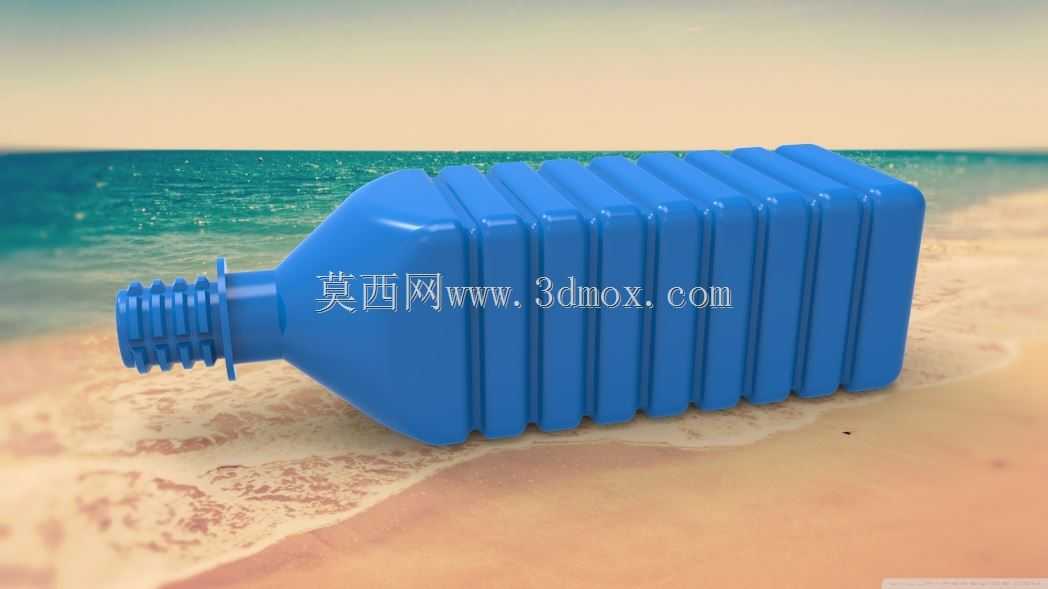

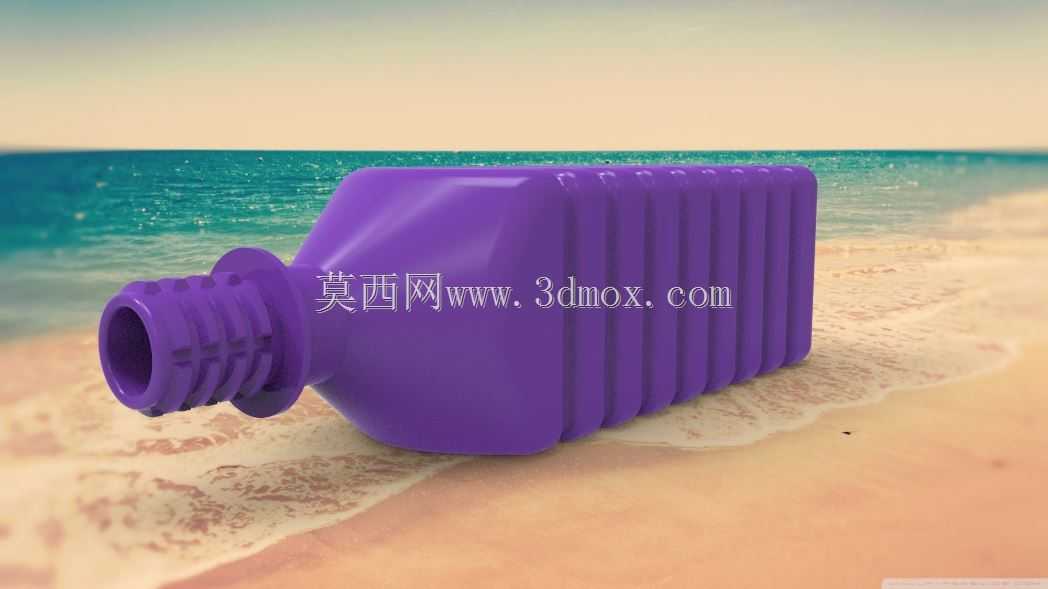

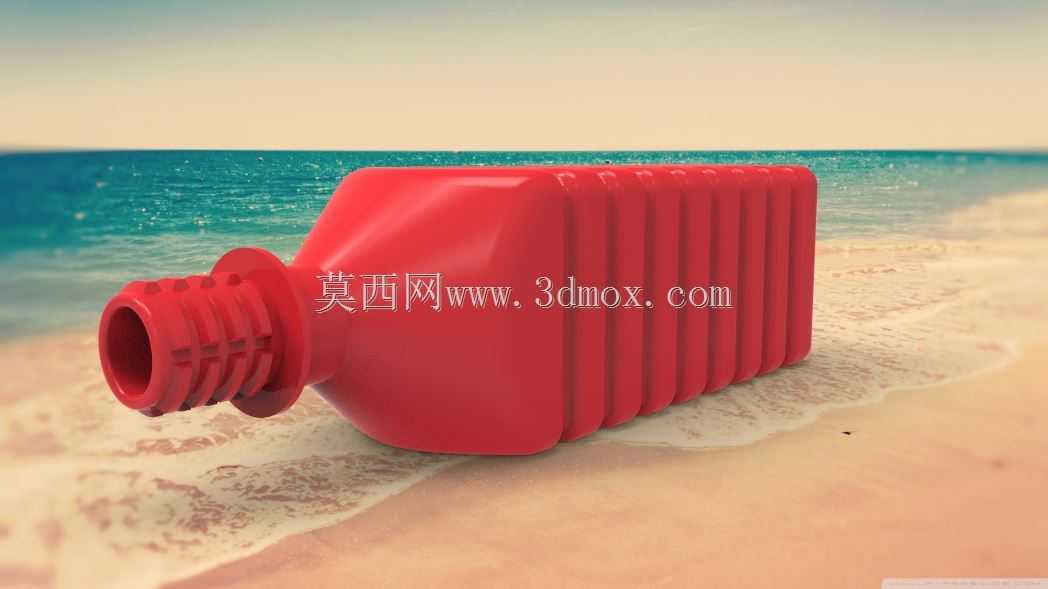

带防滑肋纹卧式螺纹口塑料储液瓶结构

　　日常接触的塑料储液瓶看似结构简单，实则在结构设计阶段需要兼顾灌装、储运、使用全流程的力学与工艺需求，这款卧式带肋纹的螺纹口塑料瓶，在结构设计上做了多维度的工程考量。首先从使用场景来看，这类瓶体多用于盛装中等粘度的日化类液体、车用补充液或者小型工业分装试剂，卧式放置的形态能够在低矮的储物空间内最大化利用容积，比如汽车后备箱的侧边储物格、家用洗手台下方的矮柜层架，都能适配这类扁平方正的瓶身轮廓，不会出现圆柱瓶滚动滑落的问题。瓶身侧面的周向环状肋纹并非装饰性设计，每一道肋的凸起高度、圆角半径都经过力学测算：吹塑成型过程中，肋纹位置的材料拉伸比会比平面区域略高，能够在不增加整体壁厚的前提下，提升瓶身的环向刚度，当瓶内盛装液体后堆叠放置时，

　　肋纹可以将上层瓶体的压力均匀分散到瓶身周向，避免平面区域出现应力发白、凹陷变形的问题；同时在用户手持倾倒液体时，这些肋纹能够增加手掌与瓶身的摩擦力，即便瓶身沾有少量溢出的液体，也不会出现打滑脱手的情况。瓶口采用的是标准外螺纹结构，螺纹的牙型角、螺距都匹配通用的螺旋瓶盖，设计时特意在瓶口根部做了一圈加厚的止转台阶，一方面是在吹塑脱模时能够保证瓶口螺纹的圆度，避免出现椭圆导致瓶盖拧合不严漏液，另一方面在用户拧紧瓶盖时，台阶能够提供轴向的限位，防止瓶盖过度旋入划破瓶口的密封面。瓶肩位置做了大角度的锥面过渡，没有采用直角转折，这是考虑到吹塑工艺的材料流动特性，大锥面能够让型坯在吹胀过程中材料分布更均匀，

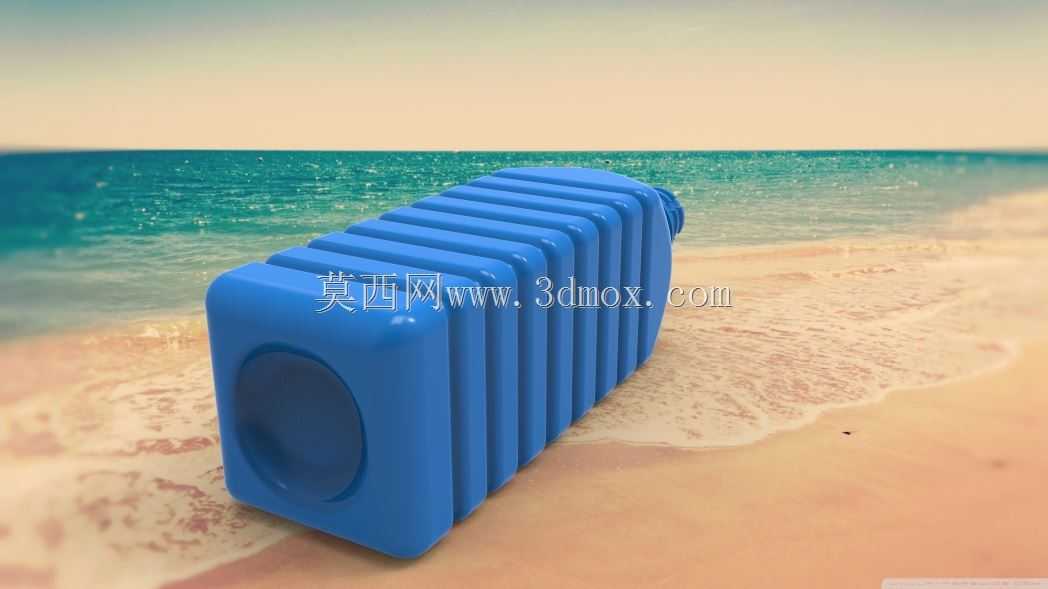

　　不会在转角位置出现材料堆积导致壁厚不均，同时在倾倒液体时，锥面能够引导液体顺着瓶口流出，不会出现液体沿瓶肩外壁流淌挂壁的问题。瓶底做了微向内凹的平底设计，边缘设置了一圈宽度3mm左右的支撑边，当瓶体竖直放置临时灌装时，支撑边能够保证瓶身的垂直度，不会因为底面轻微变形出现放置不稳倾倒的问题，内凹的结构也能避免瓶底成型时的收缩痕直接接触放置平面，减少放置时的摩擦异响。从安装与适配边界来看，这款瓶体的最大外轮廓宽度控制在85mm，能够适配市面上常规的自动化灌装线的卡瓶工位，不需要对现有灌装设备的卡具做定制修改；瓶口的外径尺寸匹配标准的28mm口径铝箔封口机的封头，在灌装完成后可以直接走自动化封口工序，提升量产时的生产效率。在结构校核阶段，

　　还需要考虑瓶身的跌落性能：肋纹之间的平面区域壁厚控制在0.8mm左右，肋纹位置的壁厚在1.0mm，当瓶体装满液体从1.2m高度自由跌落至水泥地面时，肋纹能够首先吸收冲击能量，避免瓶身直接出现开裂漏液的情况。另外瓶身的卧式长度与截面宽度的比例控制在2.3:1，这个比例下瓶体重心更低，放置在倾斜的平面上时，倾斜角度达到22度才会出现翻倒，比同容积的圆柱瓶抗翻倒性能提升40%左右，适合在移动的场景比如车载环境下使用。很多初入结构设计的工程师做这类吹塑件时，容易把肋纹设计得过于尖锐，或者瓶肩过渡角度过小，实际量产时会出现吹塑不满、应力集中的问题，这款瓶体的所有外转角都做了R2以上的圆角过渡，内转角圆角不小于R1，既符合吹塑工艺的成型要求，也能避免用户使用时被锐角划伤。在材料适配性上，这个结构既可以使用HDPE做半透明的普通盛装瓶，也可以使用PETG做高透明的展示类包装瓶，结构本身不需要做修改就能适配两种常用吹塑材料的成型收缩率，减少了后续改模的成本。
