小型固定翼通用飞机内部结构三维数模

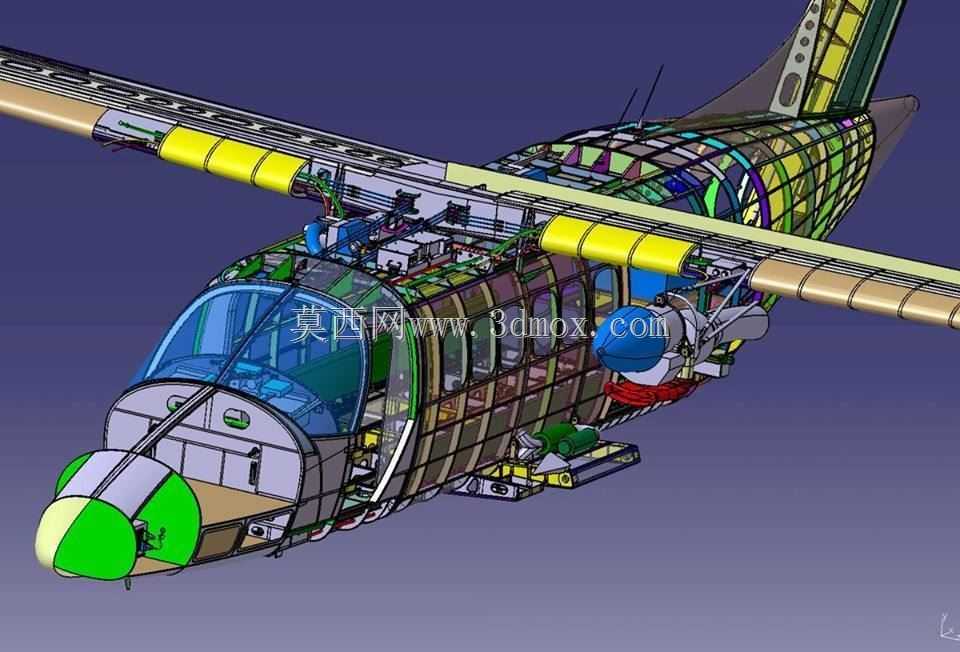

　　这套数模完整还原了小型固定翼通用飞机的全机结构细节，从机头雷达罩到尾翼安定面的每一处框架、管路、线缆走向都做了1:1的结构还原，没有做外观曲面的简化省略，打开数模就能直接看到蒙皮内部的桁条排布、隔框站位、设备安装位置，对于做通航飞机结构设计、机载设备改装、维修实训教具开发的从业者来说，能直接作为结构布局参考，不用从零开始搭建全机骨架基准。

　　从实际应用场景来看，这类小型固定翼飞机多用于短途通勤、农林作业、航空测绘、飞行培训等场景，数模里的结构设计完全匹配这类场景的使用需求：机头段预留了航电设备安装舱，雷达罩采用快拆结构设计，日常检修航电传感器时不需要拆解整个机头框架，只需要松开快卸锁就能打开罩体完成设备维护；驾驶舱的风挡框架做了加强筋布局，既满足风挡玻璃的安装密封要求，也能在鸟撞工况下传递冲击载荷，保证驾驶舱结构完整性，风挡的倾角设计也兼顾了飞行员前向视野和高速飞行时的气动阻力控制。

　　机身中段的客舱区域，数模里清晰呈现了座椅安装导轨的排布、客舱侧壁的隔音层安装位、顶部线缆桥架的走向，做客舱改装的时候，可以直接在现有导轨基础上调整座椅间距，或者拆除座椅加装测绘设备、农林喷洒药箱，不需要额外在机身蒙皮上打孔破坏结构强度；机翼和机身的连接接头做了细节还原，包括对接螺栓的安装位、翼梁的传力路径，机翼上的燃油箱舱、襟翼作动机构的安装空间都做了准确预留，襟翼导轨的安装座和机身翼盒的加强筋完全对齐，能保证作动载荷直接传递到翼盒主承力结构上，不会出现局部应力集中的问题。

　　机翼下方的吊挂点结构也在数模里做了完整呈现，不管是挂载副油箱增加航程，还是挂载农林喷洒设备、航拍吊舱，都能直接参考吊挂点的位置和承载边界设计挂架，不需要反复测量机身对接尺寸；动力舱段的发动机安装架、防火墙结构、散热风道走向都做了细节还原，防火墙采用耐高温的层压结构设计，能把发动机舱的高温区域和客舱完全隔开，散热风道的进出口位置匹配飞行时的气流方向，地面试车时也能保证足够的冷却空气流量，避免发动机过热。

　　尾翼部分的垂直安定面、水平安定面的内部桁条结构、操纵钢索的走向都清晰可见，方向舵和升降舵的铰接点位置、作动摇臂的安装空间都做了准确预留，做尾翼改装或者操纵系统调试的时候，可以直接在数模里模拟钢索的运动行程，检查是否存在和周边结构的运动干涉。整个数模的结构设计完全遵循通航飞机的适航结构要求，每一处隔框的站位、桁条的间距都符合小型通用飞机的结构设计规范，蒙皮和框架的连接铆钉排布位置也做了示意，能直观看到蒙皮载荷传递到框架的路径，对于刚接触航空结构设计的新人来说，也能通过这套数模快速理解固定翼飞机的结构传力逻辑，不用再对着二维图纸脑补空间结构关系。

　　在做新机型的初步方案设计时，这套数模可以直接作为基准样机，调整机身长度、机翼展弦比的时候，可以参考现有结构的承力布局优化隔框位置，缩短方案设计的周期；做维修实训教具开发的时候，也可以基于这套数模拆分零部件，制作拆解式的实训模型，让学员直观理解飞机内部的结构组成和设备安装位置，比单纯的理论教学更有实操参考价值。数模里所有设备的安装边界都做了准确预留，不管是加改装航电设备、任务载荷，都能直接在数模里做干涉检查，提前预判安装时可能出现的空间冲突，减少实际改装时的反复试装工作量。
