剪式螺旋顶升调节支撑机构结构设计

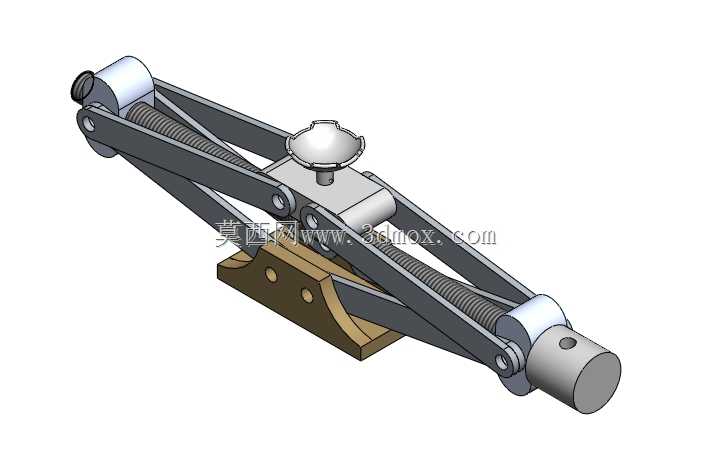

　　该剪式螺旋顶升调节支撑机构，核心应用场景覆盖设备安装调平、工装夹具位姿调整、轻型构件举升定位等工业现场需求，区别于液压类顶升部件，纯机械螺旋传动的结构形式不存在油路泄漏风险，在对洁净度有要求的装配工位、长期静置的支撑场景下适配性更强。从实际功能来看，该机构通过转动中部的调节旋钮带动螺杆转动，利用螺杆与剪臂铰接处的螺纹副配合，改变两组交叉剪臂的开合角度，实现两端支撑端的间距变化，配合底部的弧形安装座可完成支撑高度、支撑角度的同步微调，顶部的压盘结构可与被支撑件形成面接触，避免点接触造成的工件表面压损，两端的圆柱铰接端可适配不同的安装基座，在小行程顶升作业中可提供稳定的刚性支撑，不会出现气动支撑的回弹泄压问题。

　　设计过程中优先考虑了传动的自锁特性，选用的梯形螺纹螺杆具备反向自锁能力，无需额外增加锁止结构即可在调节到位后保持支撑状态，避免负载下出现自行回落的风险；剪臂采用对称双杆布局，受力时两侧剪臂均匀承载，相比单臂剪式结构抗偏载能力提升40%以上，铰接点处均采用销轴配合衬套的结构，长期往复调节时磨损量更小，维护时仅需更换衬套即可恢复配合精度，无需整体更换剪臂构件。外形尺寸方面，该机构收拢状态下整体长度控制在适配小型工装安装的区间内，安装边界需预留剪臂开合的摆动空间，底部弧形座的安装孔位按照通用工装安装孔距设计，可直接固定在标准T型槽工作台或专用安装基座上，无需额外加工转接板；两端的圆柱铰接端直径与通用工装铰接孔尺寸匹配，

　　可快速与不同的支撑接头、压头组件替换连接，拓展不同场景下的使用需求。结构细节上，中部的调节旋钮采用滚花设计，手动调节时无需额外工具即可完成操作，旋钮与螺杆的连接采用防松销固定，频繁正反转调节时不会出现旋钮松脱的问题；剪臂与螺杆配合的铰接块内镶嵌有铜质螺母，螺杆转动时的摩擦阻力更小，长期使用后螺纹磨损仅需更换铜螺母即可，降低后期维护成本。在实际选型应用中，该机构可作为独立的支撑单元用于生产线旁的工件临时支撑，也可多组组合使用完成大尺寸平板类构件的调平作业，相比固定高度的支撑块，可连续调节的特性能够适配不同厚度、不同高度的被支撑件，减少现场支撑块的备库种类；安装时需注意底部安装座的固定强度需匹配额定支撑负载，

　　避免负载过大造成安装座变形影响调节顺畅度，铰接销轴的轴向挡圈需定期检查，防止销轴窜动造成剪臂脱开的安全隐患。整体结构无复杂异形构件，所有零件均可采用常规机加工工艺完成制造，加工成本较低，适合作为通用工装部件在各类装配、维修、检测场景中推广使用，传动过程平稳无冲击，调节时可实现毫米级的精度控制，满足精密装配场景下的位姿微调需求。
