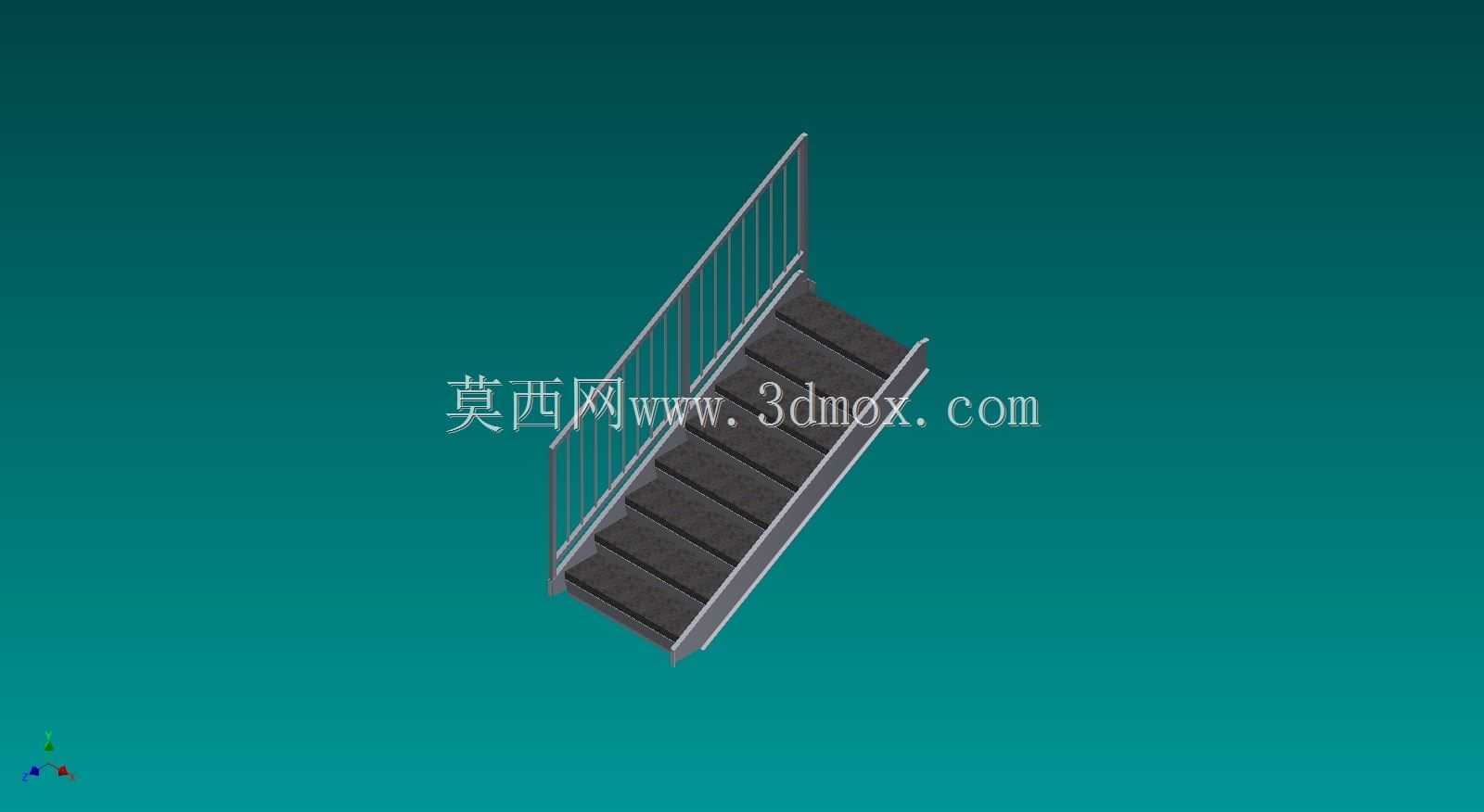

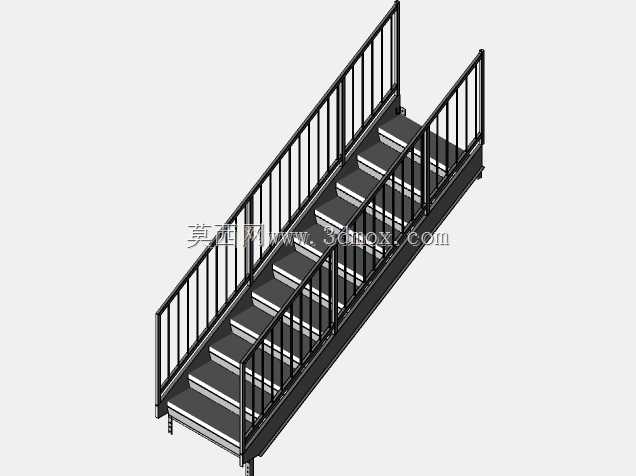

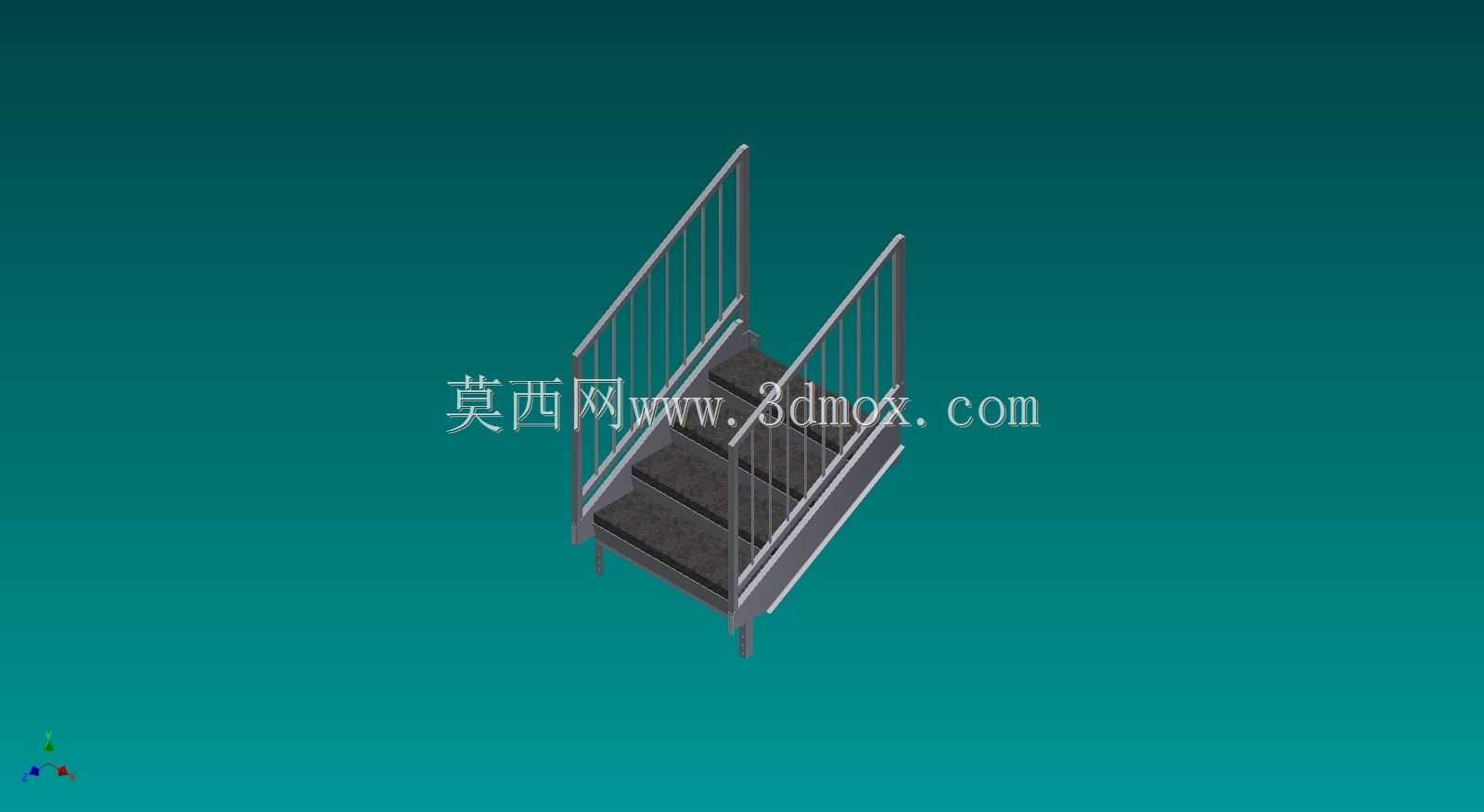

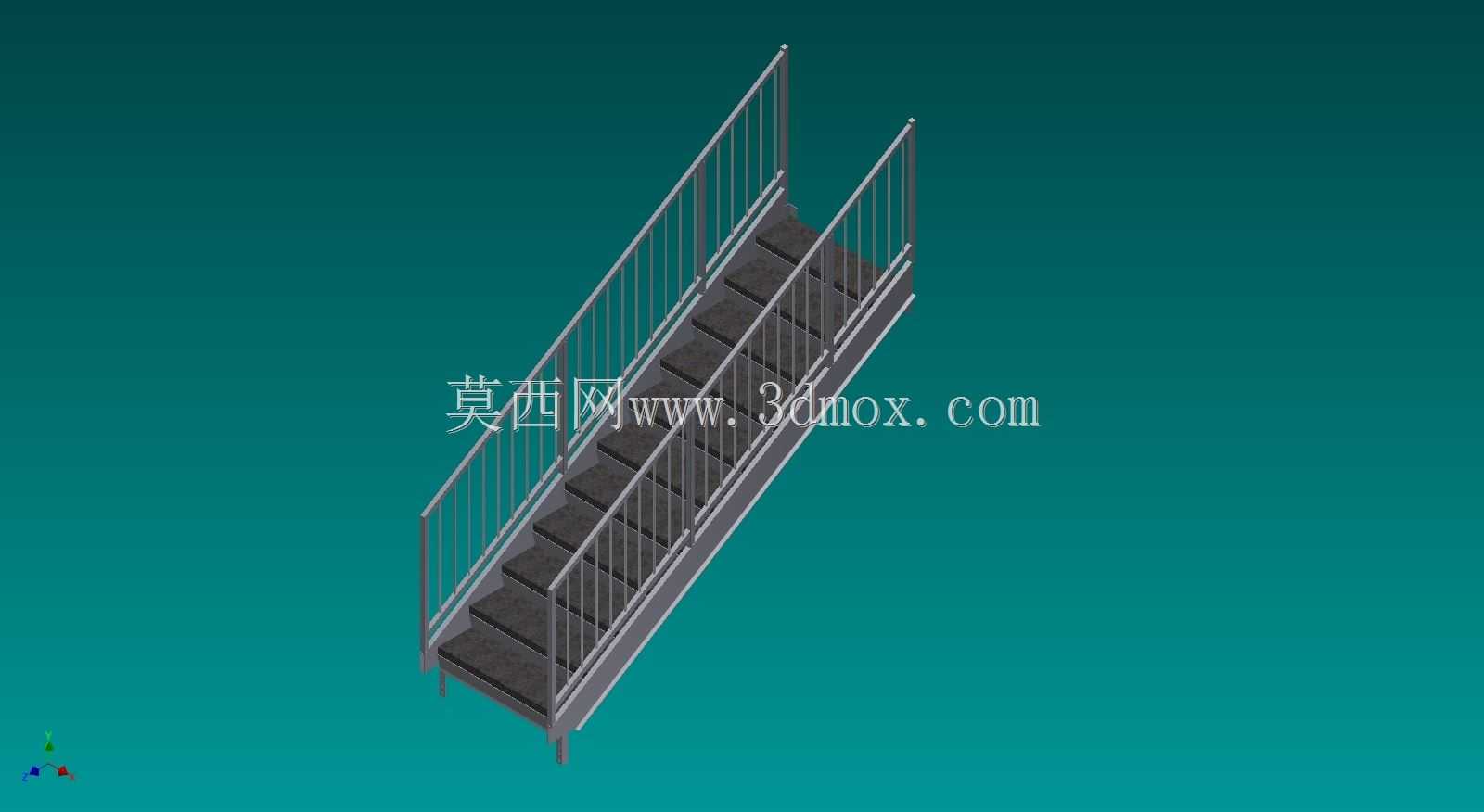

工业建筑用双侧扶手踏步式钢楼梯结构

　　日常做厂区配套结构建模时，这类短梯段钢楼梯的出镜率其实不低，很多时候是用来衔接不同标高的操作平台、设备检修台，或是多层厂房局部的高差过渡，不像消防主梯那样有严格的梯段长度、踏步数量强制规范，但在安装边界、结构强度上的细节考量一点不少。先从实际使用场景说，这类短梯通常服务的是日常巡检、小型物料转运、操作人员上下通行的需求，通行宽度不需要做的太宽，一般控制在八百到一千毫米净宽就足够单人顺畅通行，偶尔侧身避让也不会有局促感，要是做的过宽反而会浪费现场安装空间，毕竟很多厂区内的设备间隙、平台边角预留的安装位置本来就有限。

　　设计的时候最先要卡的是安装边界，梯段的水平投影长度要根据现场实际高差来算，踏步高度常规控制在一百五十到一百八十毫米之间，踏步深度不小于两百五十毫米，这个尺寸区间是成年人上下行走最舒适的范围，不会出现踏空或者抬腿过高的疲劳感，要是踏步高差做的不一致，哪怕只差个十几毫米，走久了很容易绊脚，这点在建模的时候必须把每一级踏步的定位尺寸锁死，不能出现累计误差。梯梁的选型是结构强度的核心，这种短梯一般用槽钢做侧边梯梁就足够，槽钢的规格要根据梯段总长度、通行荷载来选，常规单人通行加偶尔搬运小型工具的场景，用10号槽钢就能满足抗弯要求，梯梁的两端要做连接端板，上端和上层平台的预埋钢板或者结构梁做螺栓固定，下端和地面的预埋基础做固定，不能直接搭在地面上，不然长期受力容易出现移位、沉降。

　　两侧的扶手是安全防护的关键部分，扶手高度从踏步前缘算起要做到九百毫米以上，扶手立杆和梯梁之间采用焊接固定，立杆间距控制在一千毫米以内，中间要加设两道横向横杆，避免人员倚靠时出现空隙过大的坠落风险，扶手的顶部要做圆滑收边，不能有尖锐的焊疤或者毛刺，防止通行时刮蹭衣物或者划伤。踏步板的选择上，这个模型用的是花纹钢板材质，表面的凸起纹路能起到防滑作用，就算表面沾了油污、水渍也不容易打滑，踏步板和梯梁之间采用间断焊固定，焊接完成后要把焊渣打磨平整，避免出现应力集中的点，长期受交变荷载的时候焊缝不容易开裂。

　　建模过程中要注意的细节也不少，首先是梯段的倾斜角度，一般控制在三十度到四十五度之间，角度太陡上下会很费劲，角度太缓又会拉长水平投影长度，占用更多的安装空间，这个角度要结合现场的预留空间反复调整，不能硬套标准尺寸。然后是扶手的弧度处理，在梯段上下端的扶手位置要做水平延伸段，长度不小于三百毫米，方便人员上下的时候抓扶借力，尤其是手里拿工具的时候，能有个平稳的过渡抓握点。还有安装间隙的预留，梯段和周边墙体、设备之间要留出至少五十毫米的间隙，避免后期安装的时候出现干涉，也方便后期做防腐涂装、维护检修的时候有操作空间。

　　从实际使用的反馈来看，这类钢楼梯最容易出问题的地方是焊缝位置和踏步板的防滑磨损，所以建模的时候就要把焊缝的位置标注清楚，提醒加工的时候保证焊脚高度，踏步板的厚度不能太薄，一般用四毫米以上的花纹钢板，长期踩踏才不会出现凹陷变形。另外所有的钢构件表面都要做除锈后涂装防锈漆和面漆，适配厂区的使用环境，要是在潮湿或者有腐蚀介质的区域，还要考虑做热镀锌处理，提升结构的使用寿命。很多新手建模的时候容易忽略梯梁和平台连接的节点细节，直接把梯梁搭在平台边上，实际上要做搭接端板，用螺栓或者焊接把两者连成整体，保证整个梯段的结构稳定性，不会出现晃动的情况。还有踏步的定位，要从最下端的地面开始往上逐阶定位，保证每一级的高度一致，不能出现最后一级踏步高度和其他踏步差很多的情况，不然很容易造成通行人员的判断失误引发摔倒事故。
