小型3D打印可拼接式理线电线槽

　　日常做小型电控柜、桌面试验台、3D打印机内部走线的时候，经常会碰到标准PVC线槽尺寸偏大，狭小空间里塞不下，或者定制线槽开模成本太高、交期赶不上的问题，这款可3D打印的小型电线槽就是针对这类小空间布线场景设计的。它的截面尺寸为25.4毫米×25.4毫米，单段长度220毫米，刚好适配英制1英寸的安装预留空间，不管是铝型材框架的槽内安装，还是小型设备侧壁的贴装，都不会超出常见的安装边界，不用额外扩孔或者裁切周边结构件。

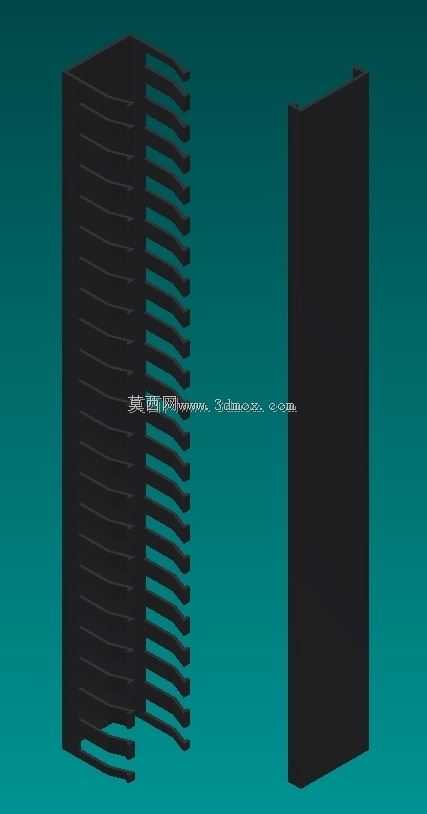

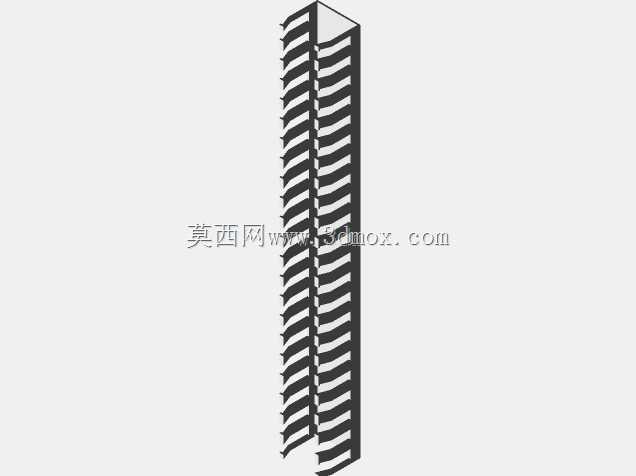

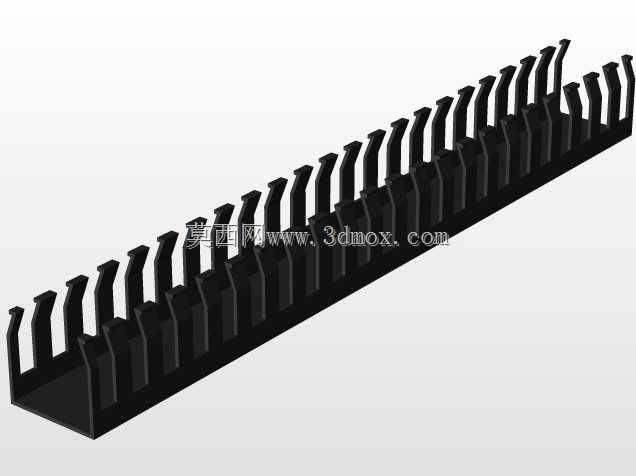

　　从结构设计来看，这款线槽采用了分体卡合的结构，一侧是带连续梳齿的槽体，另一侧是可扣合的盖板，梳齿的间距经过反复调整，刚好能容纳常规的0.5到2.5平方毫米的控制线缆、信号线缆，布线的时候可以把不同功能的线缆分槽梳理，从对应梳齿位置引出，避免强电弱电混布产生信号干扰，也方便后期检修的时候快速定位对应线路，不用把整槽的线都扯出来梳理。梳齿的端部做了小圆角处理，不会划伤线缆的绝缘层，哪怕是反复调整走线位置，也不会出现绝缘皮破损的隐患。

　　槽体的壁厚设计为1.2毫米，这个厚度是经过打印参数验证的，用常规PLA、PETG或者ABS材料打印的时候，不会出现壁厚太薄打印翘曲、强度不足的问题，也不会因为壁厚太厚导致打印时间过长、材料浪费。盖板和槽体的配合采用了过盈0.1毫米的卡扣设计，扣合之后不会因为设备运行的轻微震动松脱，需要检修开盖的时候，用平口螺丝刀轻轻撬动侧边的卡扣位就能打开，不用暴力撬拆导致槽体断裂。

　　实际应用场景里，这类小型线槽除了用在小型自动化设备的内部布线，还可以用在桌面创客项目、智能家居改造的弱电布线、模型沙盘的线路隐藏，甚至是电脑机箱内部的定制理线，因为可以直接3D打印，使用者可以根据自己的实际安装长度，直接在建模软件里调整单段的长度，或者打印多段之后用专用胶水拼接，不用像采购标准线槽那样必须整根购买，剩下的余料造成浪费。安装的时候，槽体底部预留了2.5毫米的沉头孔位，可以直接用M2或者M3的螺丝固定在安装面上，也可以贴双面胶固定在光滑的设备内壁表面，适配不同的安装条件。

　　设计的时候特意规避了常规PVC线槽的脆硬问题，3D打印的槽体如果选用柔性TPU材料打印，还可以用在需要小幅弯曲的走线场景，比如设备活动门的走线位置，不用额外采购波纹管，直接用柔性材料打印的线槽就能同时实现线缆防护和走线梳理的功能。槽体内部的转角位置都做了R2的圆角过渡，线缆在槽内弯折的时候不会被直角边顶住，保证线缆的弯曲半径符合布线规范，避免线缆内部铜芯因为弯折角度过大出现断芯的问题。

　　很多做小型设备开发的工程师都有体会，外购标准件往往要凑起订量，而且尺寸不一定完全匹配自己的设计空间，自己建模打印这类小配件，既能精准适配安装空间，还能根据实际需求调整结构，比如需要引出多组线的时候，可以直接在建模阶段调整对应位置的梳齿宽度，不用后期自己裁切线槽，导致切口不齐、容易割线的问题。这款线槽的梳齿排列密度是每10毫米一个齿位，既保证了分线的灵活性，也不会因为齿太密导致打印的时候出现齿部断裂的问题，打印的时候不需要加支撑，直接平放就能打印，降低了打印的难度，哪怕是入门级的FDM3D打印机也能顺利打出合格的零件。
