带安装法兰的双端对接金属管道构件

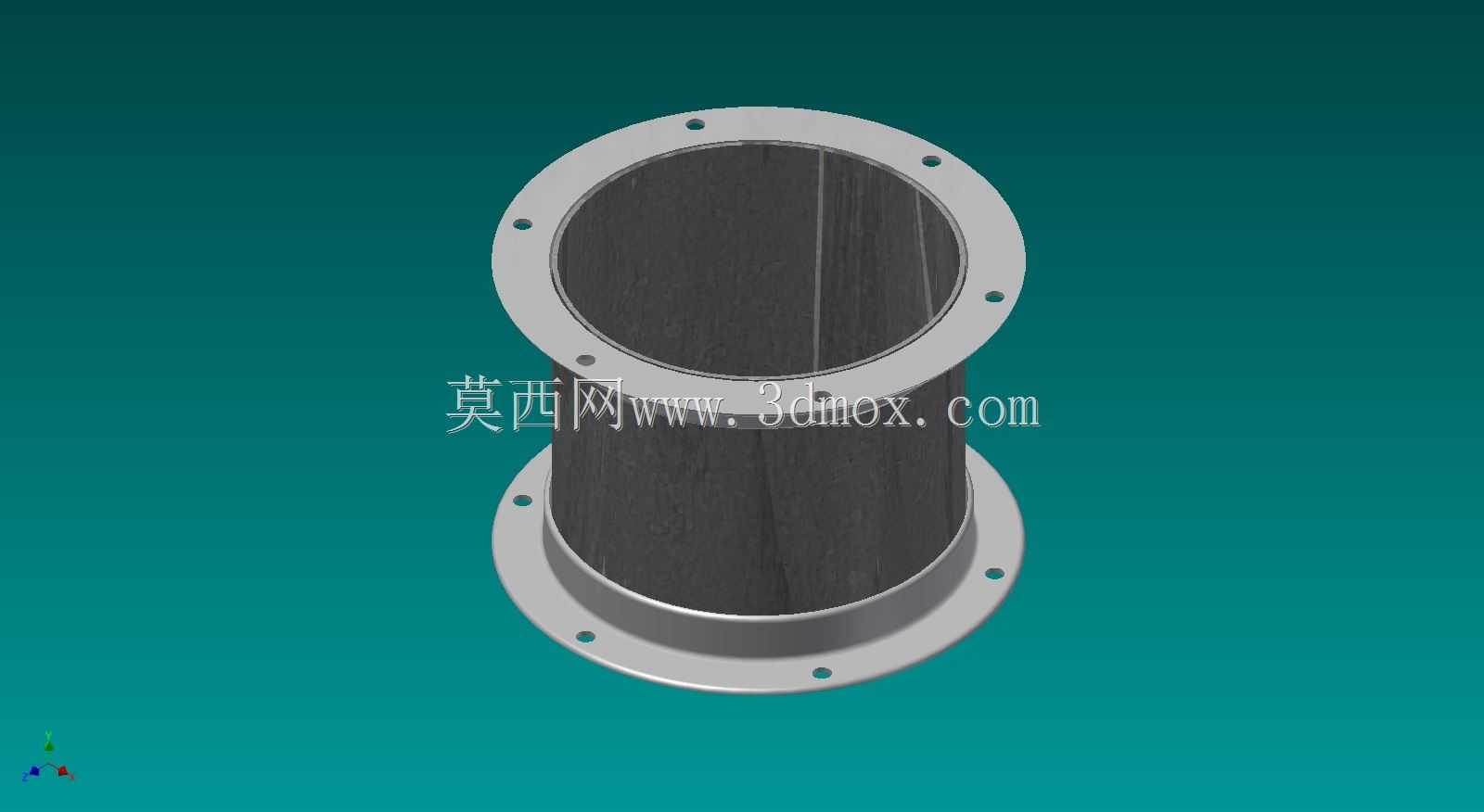

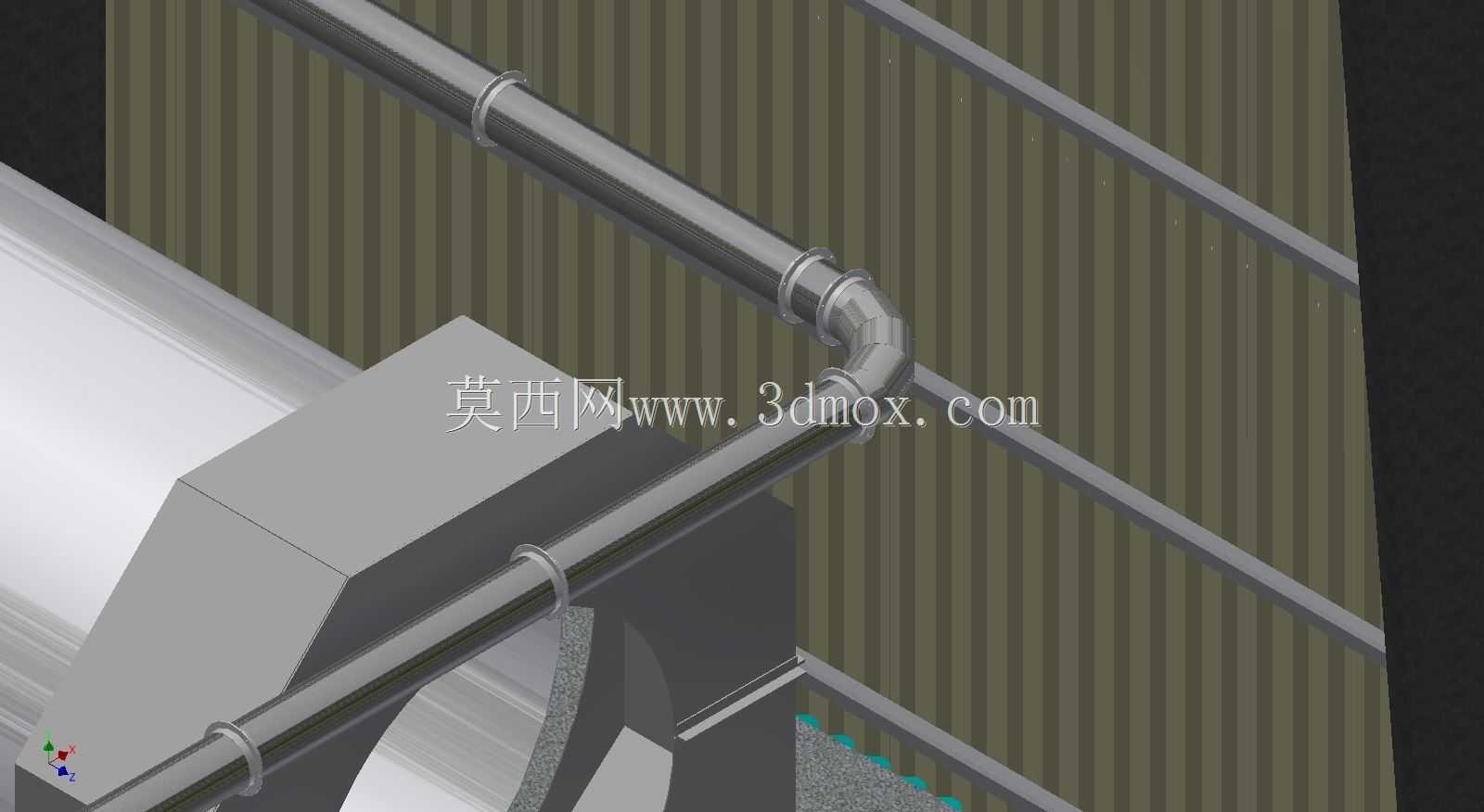

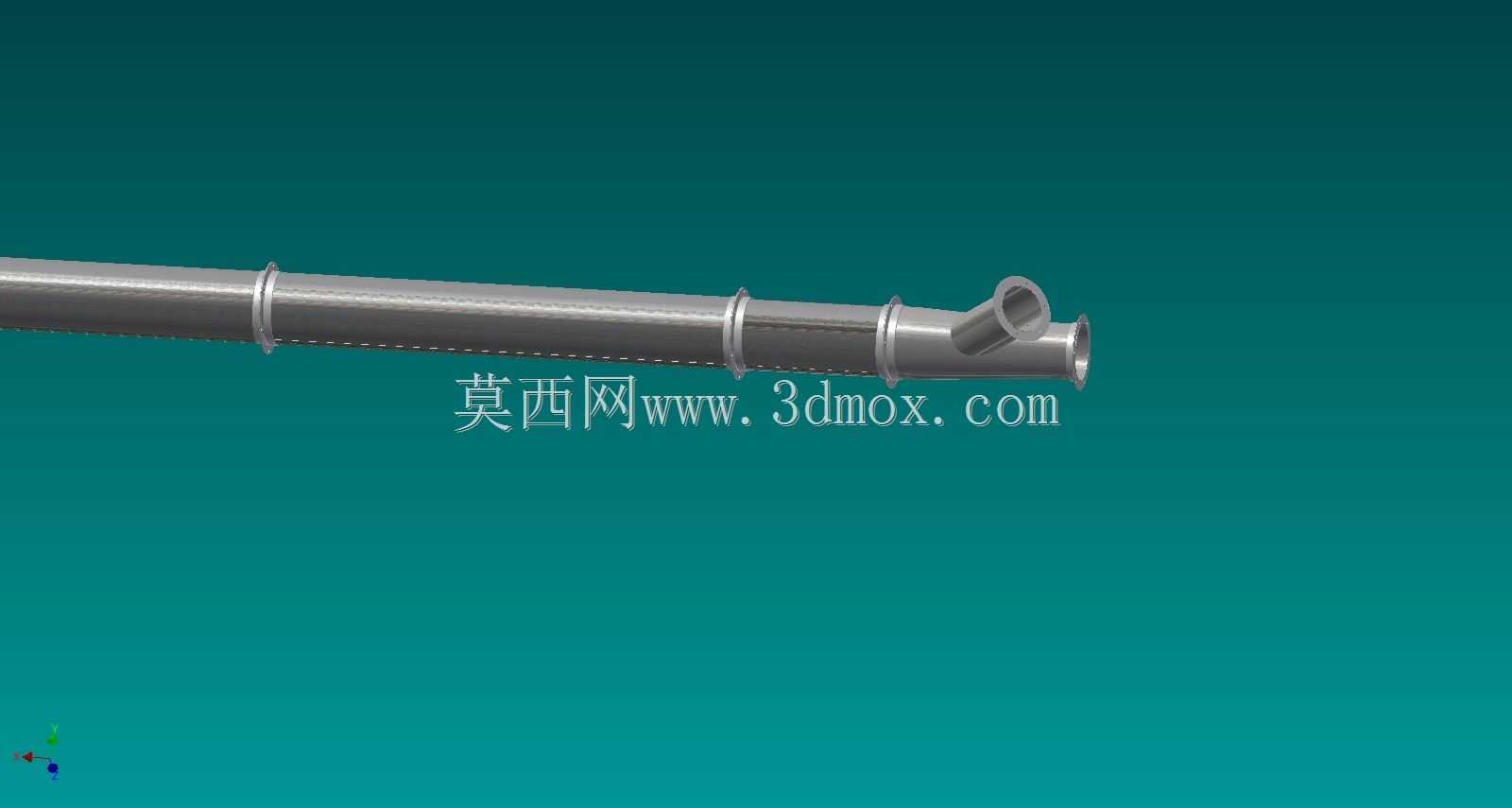

　　在通风除尘、物料气力输送、工业流体管路布设场景里，这类带双端法兰的筒状构件是管路系统里最常见的对接单元，很多现场安装的管路对接偏差、密封失效问题，往往都出在这类基础构件的设计细节把控上。从结构上看，该构件主体为等径直筒段，两端各焊接一圈带安装孔的平法兰，筒壁与法兰衔接位置做了角环补强，避免管路运行过程中因振动、介质压力波动导致焊缝开裂。

　　设计这类构件的时候，首先要匹配现场管路的通径要求，筒体内径要和对接管路的通径完全一致，避免出现通径突变导致的介质流阻增大、物料堆积问题。两端法兰的安装孔采用跨中均布设计，孔位公差控制在±0.2mm以内，保证现场对接时不需要额外扩孔就能顺利穿装螺栓，法兰的密封面平整度要控制在每100mm长度内平面度误差不超过0.05mm，防止压紧密封垫时出现局部间隙导致泄漏。筒壁和法兰连接的角环，不是简单的直角焊缝堆焊，而是采用了过渡圆弧结构的角环件，一方面分散焊缝位置的应力集中，另一方面在输送含固体颗粒的介质时，避免直角位置出现物料挂壁、长期积料堵塞的问题。

　　从安装边界来看，这类构件的轴向长度要根据现场管路的跨距来确定，一般在两个固定支架之间的管段上，这类对接构件的长度要预留出密封垫压缩量、管路热胀冷缩的补偿余量，法兰外圆尺寸要比筒体外径大出足够的螺栓操作空间，保证安装时扳手有足够的活动空间拧紧紧固件。如果是用在负压通风场景，筒壁厚度要根据负压值计算，避免运行过程中筒体被吸瘪，角环的厚度一般和筒壁厚度保持一致或者略厚1-2mm，保证补强强度足够。

　　实际选型使用的时候，要注意对接法兰的压力等级匹配，不能将低压级别的法兰用在高压管路上，法兰上的安装孔数量要和对接管路的法兰孔数完全一致，避免出现孔位错位无法安装的情况。筒体内壁要做光滑处理，尤其是焊缝位置要打磨平整，减少介质流动的阻力，输送腐蚀性介质的时候还要根据介质特性选择对应的筒体材质和表面防腐处理方式。很多新手设计这类构件的时候，容易忽略法兰安装孔的位置度要求，或者角环位置直接做直角焊接，导致现场安装困难、使用过程中焊缝过早开裂，这些细节都是在三维建模阶段就要反复核对的：建模时先确定筒体通径和壁厚，再匹配对应压力等级的法兰标准件，在筒体和法兰衔接位置添加角环特征，装配验证的时候要模拟螺栓穿装过程，检查孔位的同轴度，还要核对法兰外圆和周边构件的安全间隙，避免安装后和其他管线、结构件出现干涉。

　　这类构件虽然结构简单，但是在整个管路系统里的作用至关重要，每一处尺寸的偏差都会影响现场安装效率和后期运行的可靠性，建模时要严格遵循管路设计的相关规范，所有尺寸都要和现场实际安装需求匹配，不能仅凭经验随意设定参数。
