金属建筑墙板侧线连接构件

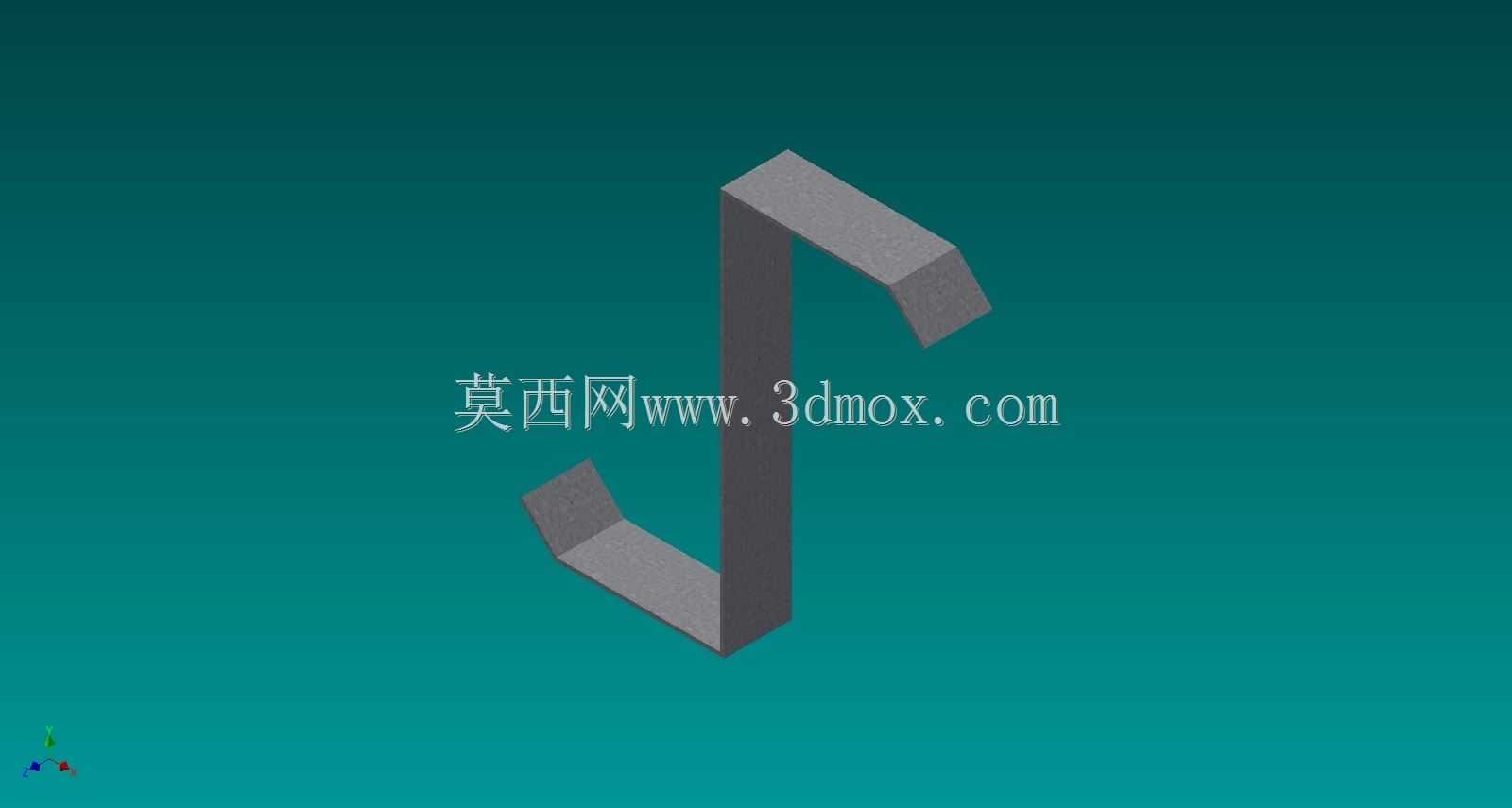

　　这类构件主要应用于装配式金属围护系统的墙板侧边衔接部位，在工业厂房、仓储库房、大型公共场馆的金属幕墙与夹芯墙板安装场景中承担侧边定位、接缝密封配合与结构传力的作用。日常现场安装时，构件会嵌入相邻两块金属墙板的侧边搭接缝隙内，一方面抵消墙板因温度形变产生的纵向窜动余量，避免墙板热胀冷缩时出现接缝起鼓、板面翘曲的问题，另一方面为墙板侧边提供刚性支撑，防止外墙板在强风荷载作用下出现侧边弯折、密封胶层开裂的情况。从结构形态来看，构件采用Z型弯折的截面设计，两个平行的翼缘分别贴合相邻两块墙板的搭接面，中间的腹板垂直于墙板板面，刚好填补墙板侧边的预留安装间隙，翼缘边缘做了小角度的斜切收边，安装时不会刮伤墙板表面的防腐涂层，

　　也能避免工人操作时被锐边划伤。设计阶段首先要匹配对应墙板的板型参数，翼缘的宽度要和墙板的搭接边宽度完全契合，过宽会导致墙板拼接时出现凸起，影响外立面平整度，过窄则无法提供足够的压紧力，容易出现接缝漏雨的隐患；腹板的高度需要和墙板的厚度匹配，保证安装后构件完全隐藏在墙板接缝内部，不会外露影响建筑外观。构件的弯折圆角做了严格控制，圆角过小会导致弯折部位应力集中，在长期风振作用下容易出现疲劳断裂，圆角过大则会导致安装间隙过大，无法起到精准定位的作用。安装边界方面，构件沿墙板纵向的布置间距通常根据当地的风荷载取值确定，沿海大风区域会适当加密布置间距，每个固定点位采用自攻螺钉穿过翼缘与墙板背后的檩条连接，螺钉点位设置在翼缘的预设凹槽内，

　　保证螺钉头不会突出板面，影响后续密封胶的施工。这类构件在建模时需要重点控制弯折角度的公差，通常弯折角度的偏差要控制在0.5度以内，否则现场安装时会出现翼缘与墙板板面无法完全贴合的问题，直接影响围护系统的密封性能。构件的材质通常采用镀锌钢板或者镀铝锌钢板，表面不需要额外做装饰处理，因为安装完成后完全隐藏在墙板接缝内部，只需要保证自身的防腐性能满足建筑设计使用年限的要求即可。在实际项目应用中，这类侧线构件往往会和墙板的密封胶条、防水堵头配合使用，构件的翼缘表面会预留胶条的安装卡槽，安装时先将胶条嵌入卡槽内，再进行墙板的拼接，能够大幅提升接缝处的防水性能，避免雨水顺着墙板接缝渗入建筑内部。不同于外露的建筑装饰构件，

　　这类隐藏式的连接构件虽然在建筑外立面完全看不到，但是直接决定了整个金属围护系统的结构安全性与使用寿命，设计时需要充分考虑不同地区的气候差异，比如严寒地区需要考虑低温下构件的冷脆问题，适当提升板材的韧性指标，高温高湿地区则需要提升构件的防腐等级，避免长期处于潮湿环境下出现锈蚀失效。建模过程中需要重点还原构件的弯折细节、收边角度以及安装孔位的位置，保证导出的加工图纸能够直接用于冲压折弯生产，不需要二次调整尺寸，现场安装时也能够直接匹配对应的墙板板型，不需要现场切割打磨，提升装配式建筑的安装效率。
