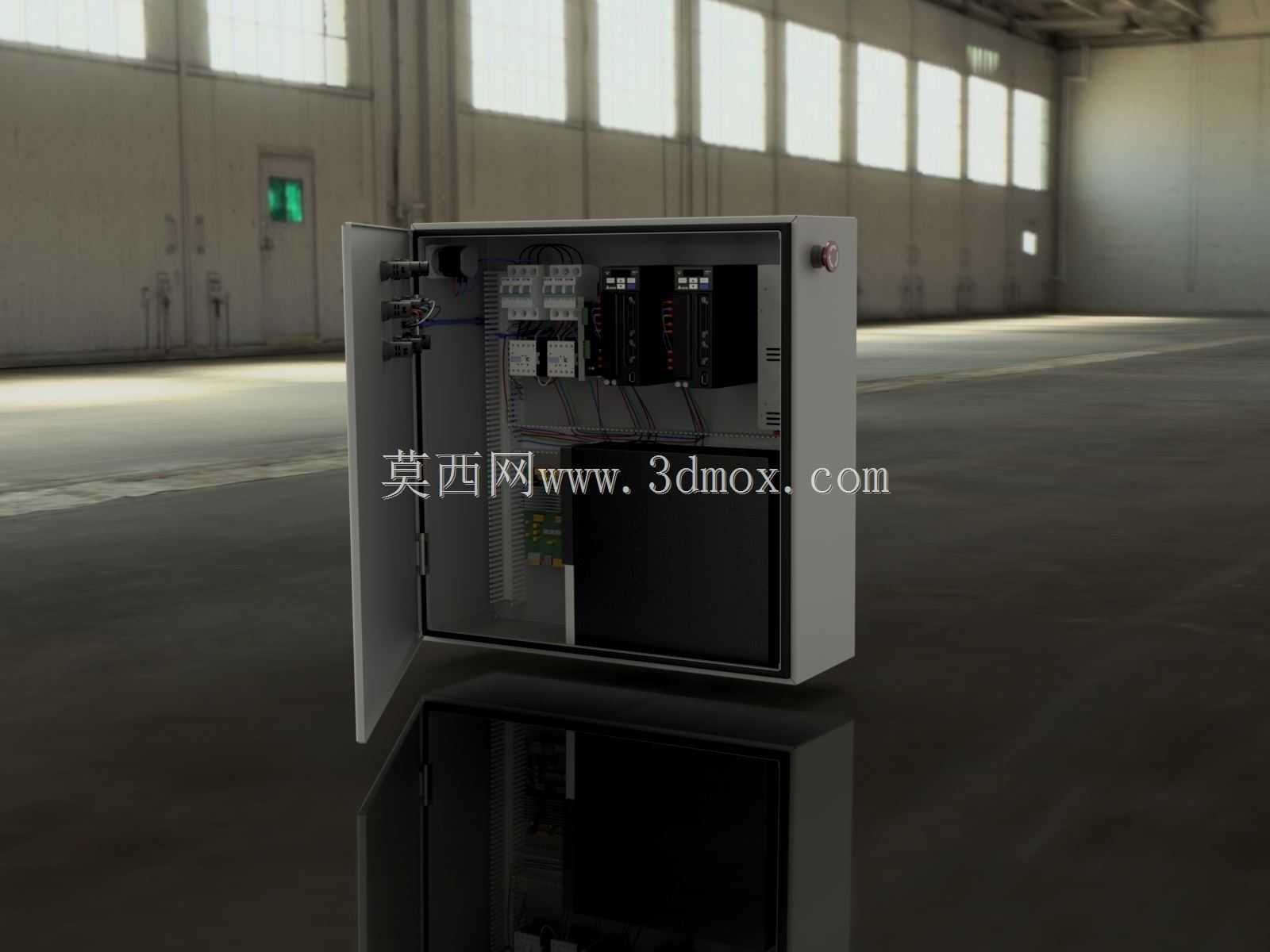

内置伺服驱动器的等离子切割设备电气柜

　　这款电气柜主要配套等离子数控切割设备使用，作为整套设备的电气控制核心载体，承担着伺服驱动供电、运动逻辑控制、强弱电分离排布、线路防护的核心作用，在数控切割类设备的车间应用场景中，这类柜体需要同时兼顾钣金结构强度、内部元件散热、操作维护便捷性以及车间复杂工况下的防护能力。从实际应用场景来看，等离子切割作业的车间环境普遍存在金属粉尘、少量切削飞溅、地面易积污的特点，因此这款柜体采用单开门壁挂/落地兼容的结构设计，柜门与柜体结合处预留了密封胶条安装位，能够阻挡大部分金属粉尘侵入柜体内部，避免电气元件触点积尘引发的接触不良或者短路故障。

　　从内部功能布局来看，这款柜体的安装板采用可拆卸式镀锌钢板设计，上层区域预留了断路器、接触器、接线端子排的安装孔位，中层区域专门划分出伺服驱动器的安装区间，预留了足够的散热间隙，每个驱动器安装位旁都设计了走线槽固定位，能够将动力线与信号线分槽排布，避免强电信号对伺服脉冲信号产生干扰，保证等离子设备的轴系运动精度。柜体右侧侧壁预留了急停按钮、状态指示灯的安装开孔，操作人员在设备旁就能快速完成紧急停机操作，不需要打开柜门即可直观查看设备的通电、运行、故障状态。柜门内侧设计了文件袋安装位，可以放置设备的电气原理图、接线图、维护记录，方便现场维护人员快速查阅资料。

　　设计思路上，这款柜体没有采用过度复杂的造型，整体以方正的钣金折弯结构为主，所有折弯处都做了圆角过渡处理，避免安装维护过程中尖锐边角划伤操作人员。柜体的进出线孔设计在柜体底部，配备了橡胶护线圈，既能够保护线缆外皮不被钣金切口割破，也能减少粉尘从进线孔进入柜体内部。柜体背部设计了四个挂装孔，同时底部预留了落地安装的地脚固定孔，可以根据车间的实际安装条件选择壁挂安装节省地面空间，或者落地安装搭配设备底座排布，适配不同的车间布局需求。

　　从安装边界尺寸来看，这款柜体的整体宽度适配常规伺服驱动器的排布需求，内部安装板的有效安装面积能够容纳3-4轴的伺服驱动单元以及配套的低压电气元件，柜体深度预留了足够的走线空间，即使是较粗的伺服动力线在柜内弯折排布也不会出现柜门无法闭合的问题。散热设计上，柜体顶部预留了散热风机安装位，对应内部伺服驱动器的安装区域，能够形成下进风上出风的散热风道，在设备长时间连续运行时，及时带走伺服驱动器以及其他电气元件产生的热量，避免柜内温度过高导致元件降频或者寿命缩短。柜门与柜体之间采用了加厚的合页连接，能够承受柜门长期开关的磨损，柜锁采用通用型工业柜锁，只有具备维护权限的人员才能打开柜门，避免无关人员误操作内部电气元件引发安全事故。

　　在实际配套使用中，这类电气柜需要和等离子切割设备的床身部分保持合适的安装距离，既不能离切割区域过近导致切割飞溅损伤柜体表面，也不能离得过远导致动力线、信号线过长增加信号干扰风险，这款柜体的结构强度足够支撑在设备侧旁就近安装，不需要额外做独立的安装支架，能够减少现场安装的工作量。内部的元件排布逻辑充分考虑了维护便利性，常用的断路器、接线端子都布置在伸手可及的高度，伺服驱动器的接线端朝向柜门方向，维护人员打开柜门后不需要探身到柜体深处就能完成接线、参数调试的操作，大幅降低日常维护的时间成本。柜体表面采用喷塑处理，能够抵御车间内常见的油污、轻微腐蚀，长期使用也不会出现表层脱落生锈的问题，适配金属加工车间的复杂使用环境。
