短距落差输水柱塞泵结构设计

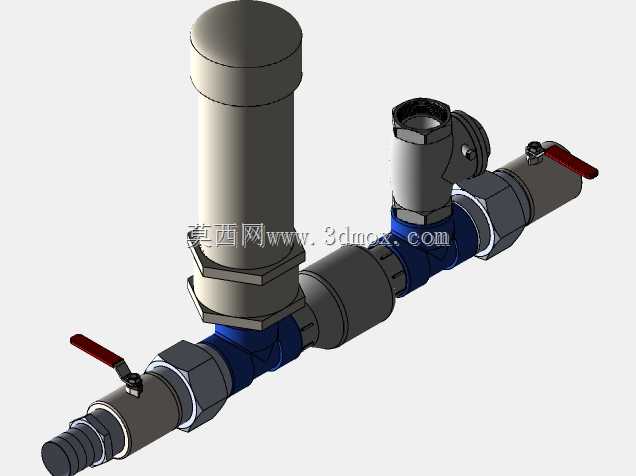

　　在山地供水、零散农户高位取水、无电区域小规模输水场景中，这类依靠短距水流落差驱动的柱塞泵，是无需外接动力源就能实现低能耗输水的核心设备。不同于常规需要电机或内燃机驱动的泵类设备，该结构的核心逻辑是利用大流量水流在短距离下落过程中产生的水锤效应，将小比例的水流抬升至更高的高程位置，整个运行过程不需要额外消耗电能或燃油，仅依靠管路内的水流压力变化就能完成持续输水动作，特别适合偏远山区、丘陵地带的零散供水需求，也可用于小型农业灌溉点的高位储水补水作业。从结构布局来看，整套装置采用水平管路集成式设计，核心的柱塞冲击腔体垂直布置在水平主管路的中段位置，垂直腔体的长度根据输水扬程需求做匹配设计，

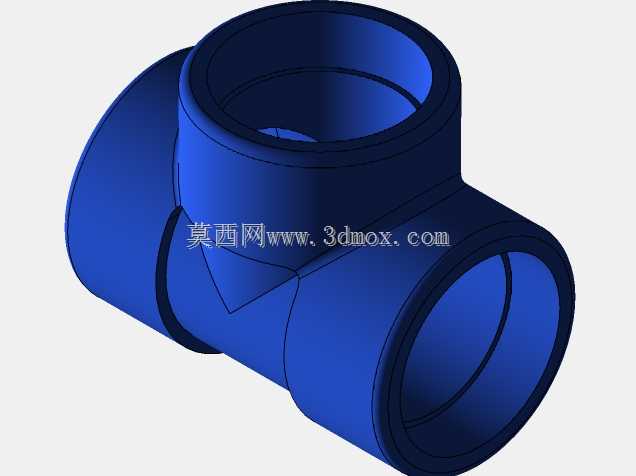

　　常规应用场景下垂直段高度控制在800mm到1200mm区间，水平主管路的总长度根据现场安装空间调整，整体安装时不需要做额外的混凝土基础固定，只需要将进水端连接到有稳定落差的来水渠道，出水端连接到高位储水设施的输水管道即可，安装边界要求较低，仅需要保证进水端有不低于1米的稳定水位落差，设备周边预留300mm以上的操作维护空间就能满足长期运行需求。水平主管路上依次集成了进水控制阀、压力监测表件、柱塞腔体连接座、出水止回结构、压力泄放阀以及末端排水阀，所有阀件都采用标准管螺纹连接，和常规民用给排水管路的配件通用度很高，后期维护更换配件不需要定制特殊规格的零件。其中压力监测表直接安装在柱塞腔体的进水侧位置，能够直观显示管路内的冲击压力变化，

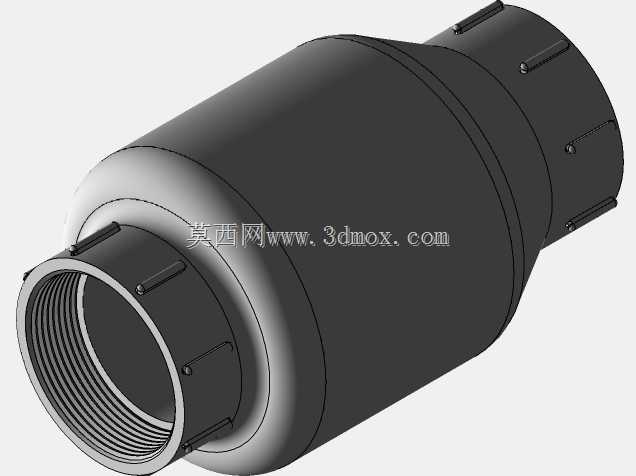

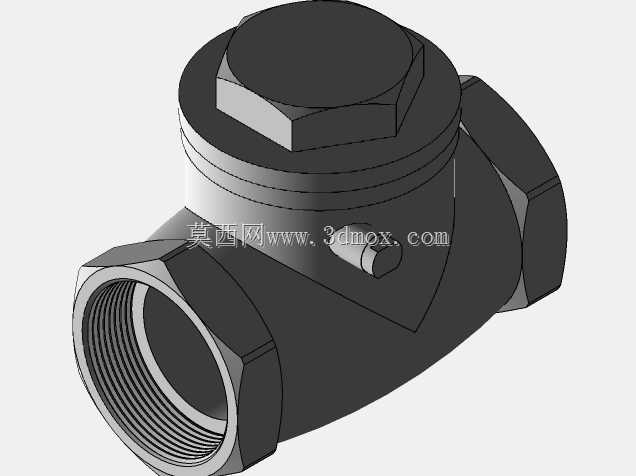

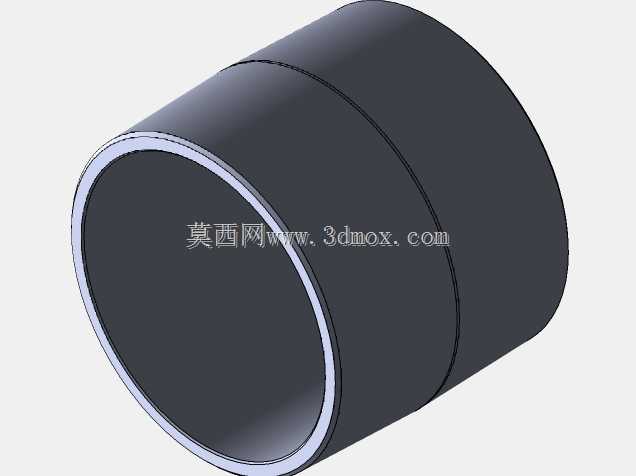

　　方便运维人员判断设备的运行状态是否正常；出水止回结构采用硬密封配合橡胶密封圈的设计，能够在水锤压力产生的瞬间快速闭合，将压力冲击导入垂直的柱塞腔体内，推动柱塞上行完成输水动作，压力回落时止回结构自动打开，让主管路内的水流恢复正常流动，为下一次压力冲击积蓄能量。设计过程中重点考量了无外接动力工况下的运行可靠性，所有运动部件都采用水润滑结构，没有额外的润滑油加注点，避免了输水过程中的油类污染问题，柱塞表面做了耐磨陶瓷涂层处理，能够长期耐受水流中携带的细沙等杂质的磨损，配合腔体端部的密封组件，正常工况下连续运行的无故障周期可以达到8000小时以上。从功能特性来看，这类柱塞泵的输水效率和进水端的落差高度、进水流量直接相关，常规1.

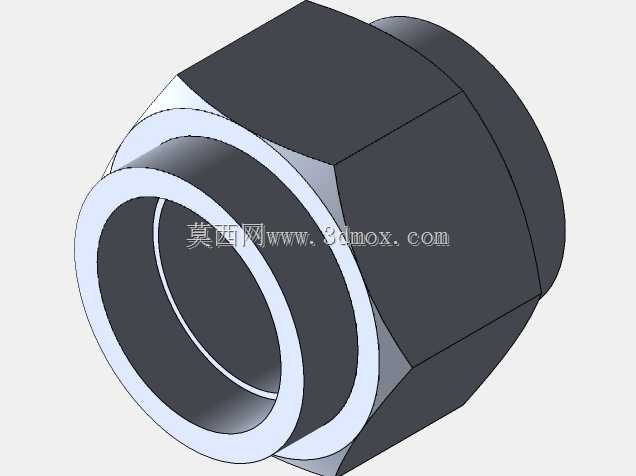

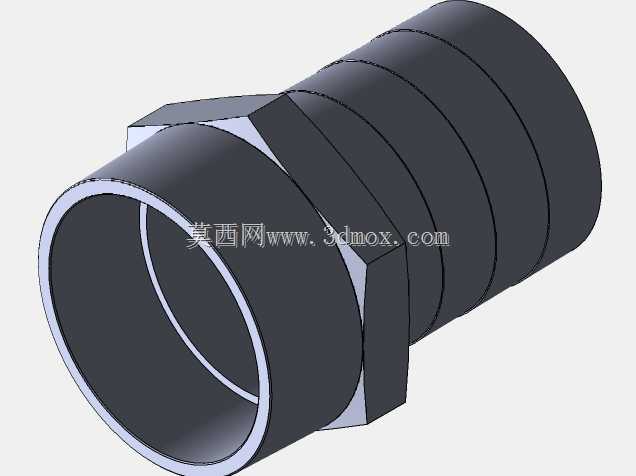

　　5米落差的进水条件下，可以将2%到20%的来水流量抬升到30米以上的高程位置，不需要专人值守运行，来水稳定的情况下可以24小时持续工作，相比电驱动的提水泵，前期投入成本更低，后期运行没有能源消耗，非常适合没有电网覆盖的山区供水场景。在三维建模过程中，所有管路接口的尺寸都遵循通用给排水管螺纹标准，各个阀件的安装位置预留了足够的扳手操作空间，垂直柱塞腔体和水平主管路的连接位置做了加强筋结构设计，能够承受长期水锤冲击带来的交变应力，避免连接位置出现疲劳开裂的问题；整体结构没有复杂的异形曲面零件，绝大多数零件都可以采用常规的棒料、管材通过车削、螺纹加工工艺完成制作，不需要复杂的铸造成型工序，小规模加工场景下也能完成整套设备的生产制作。实际选型应用时，只需要根据需要的输水高度和日均输水量，匹配对应的进水管径和柱塞腔体尺寸即可，小规格型号适配1寸以下的进水管路，日均输水量可以达到2到5立方，能够满足3到5户零散居民的日常供水需求；大规格型号适配2寸以上进水管路，日均输水量可以达到20立方以上，能够满足小型果园、山地种植区的灌溉补水需求。设备运行过程中产生的噪音主要来自水锤冲击的管路振动，安装时在管路支架位置加装橡胶减震垫，就可以将运行噪音控制在60分贝以内，不会对周边环境造成噪音干扰。
