50巴输出压力气动增压泵结构设计

　　这款气动增压泵的设计核心围绕低压气源驱动实现高压流体输出的需求展开，在气动回路、小型液压站、高压检测工位等场景中，这类设备不需要接入电力驱动，仅靠车间常规配置的0.6-0.8MPa压缩空气即可完成压力提升，输出端稳定达到5MPa的工作压力，适配没有高压气源但需要局部高压输出的作业场景，比如工装夹具的高压夹紧回路、小型液压元件的耐压测试工位、特殊介质的小流量高压输送环节，相比电动高压泵，它没有防爆顾虑，在有易燃易爆介质的车间场景中适配性更强，不会产生电火花风险。

　　从结构设计逻辑来看，整体采用对称式的缸体布局，驱动端采用大直径气动活塞，通过连杆结构联动输出端的小直径柱塞，利用两端活塞的面积差实现压力放大，驱动端的两个气动缸对称布置在主体两侧，通过内置的气路换向阀实现活塞的自动往复运动，不需要额外配置外部换向控制元件，接入气源即可自动连续工作，当输出端压力达到设定值时，泵会自动停止运行，保持系统压力稳定，不会持续消耗压缩空气，压力出现下降时会自动补压启动，能耗控制表现更优。

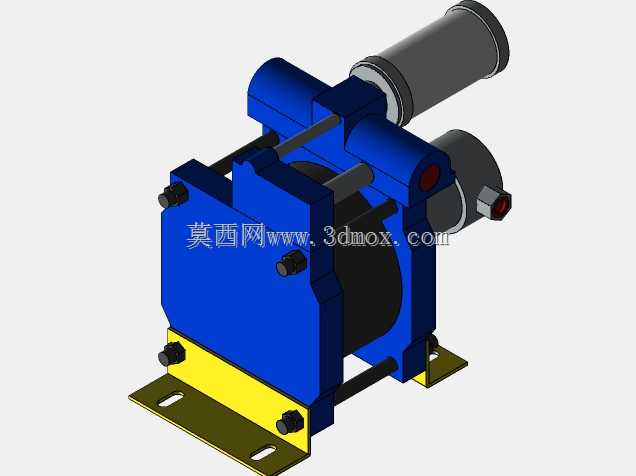

　　主体的安装底座采用带安装长槽的板式结构，安装孔位预留了足够的调节余量，安装时不需要极高的定位精度，通过螺栓即可将设备固定在设备机架或者安装平台上，整体的安装边界紧凑，主体宽度控制在适合集成到小型设备内部的尺寸范围，不会占用过多的安装空间，进出气接口、进出流体接口都布置在缸体的侧端位置，管路连接时操作空间充足，不会和周边安装结构产生干涉。

　　外观结构上，驱动气缸采用金属缸筒搭配端盖密封结构，端盖位置通过螺栓锁紧，密封件采用耐磨损的气动密封材质，长期往复运行下的密封寿命有保障，主体的流道部分集成在中间的泵体内部，减少了外接管路的连接点，降低了高压泄漏的风险，底座部分采用高强度板材折弯成型，承托整个泵体的同时，预留的安装槽可以适配不同孔距的安装基面，不管是固定在钢制机架上还是安装在铝型材工作台上都能快速完成固定。

　　在实际选型适配中，这类泵的输出流量和驱动气源的压力、流量直接相关，驱动气源压力越高，输出端能达到的最高压力也越高，这款产品的设计增压比为62.5:1，在常规0.8MPa气源驱动下即可稳定输出50巴的压力，满足多数中高压气动、液压回路的使用需求，不需要额外配置增压管路或者其他辅助增压元件。结构设计时充分考虑了维护便利性，端盖的锁紧螺栓都外露在可视位置，后期更换密封件、检修换向阀时不需要完全拆解整个泵体，只需要拆卸对应端盖即可完成维护作业，降低了现场维护的难度和时间成本。

　　泵体的外部没有多余的突出结构，所有运动部件都内置在缸体内部，外部没有外露的往复运动件，现场使用时不会产生运动部件剐蹭的安全隐患，适合安装在人员操作频繁的工位周边，不需要额外加装安全防护结构。整体的重量控制合理，单人即可完成搬运和安装作业，不需要借助吊装设备，在设备改造、临时工位搭建的场景中适配性很强，可以快速完成部署接入气路即可投入使用。
