液压驱动泥浆输送泵逆向还原结构

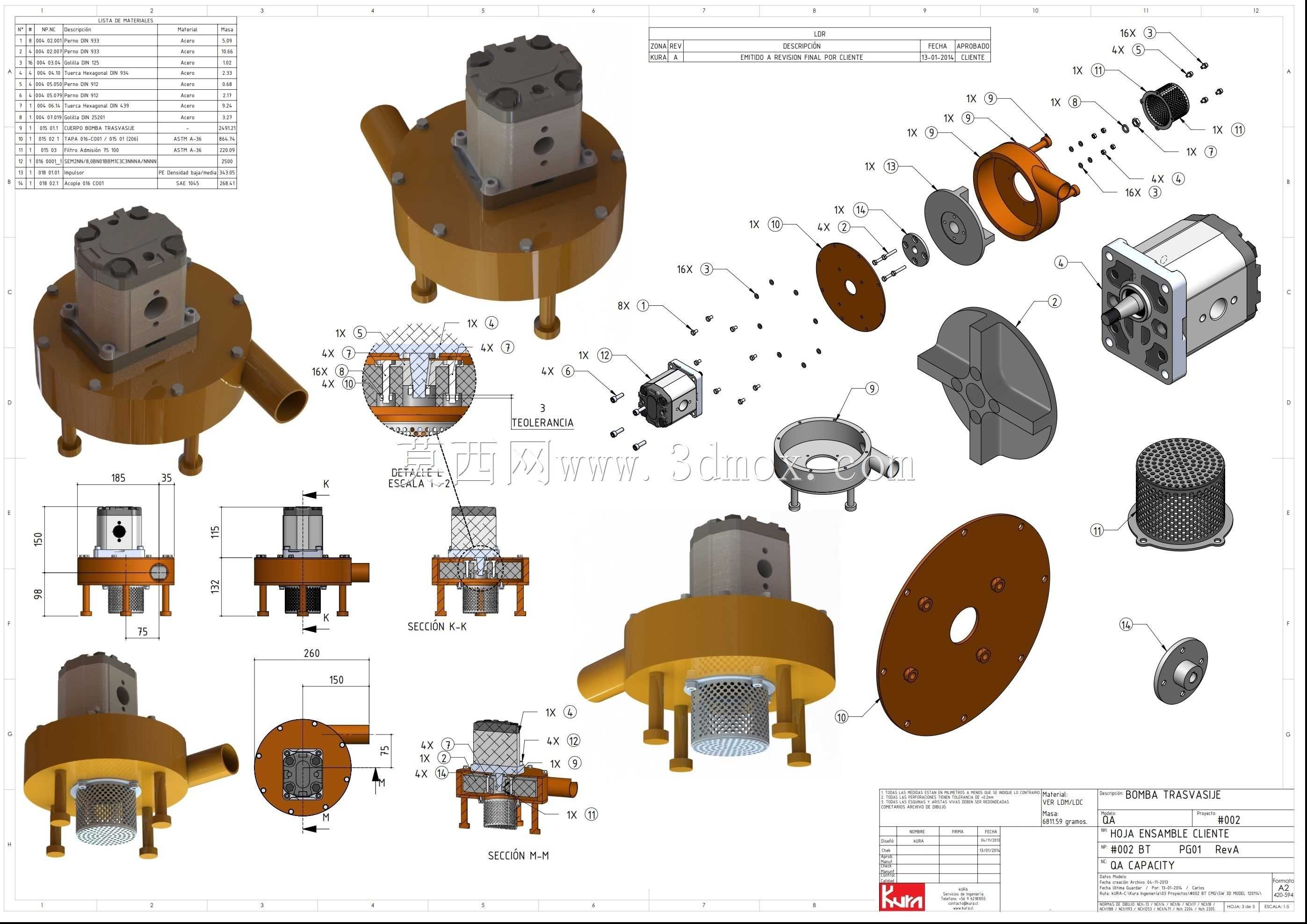

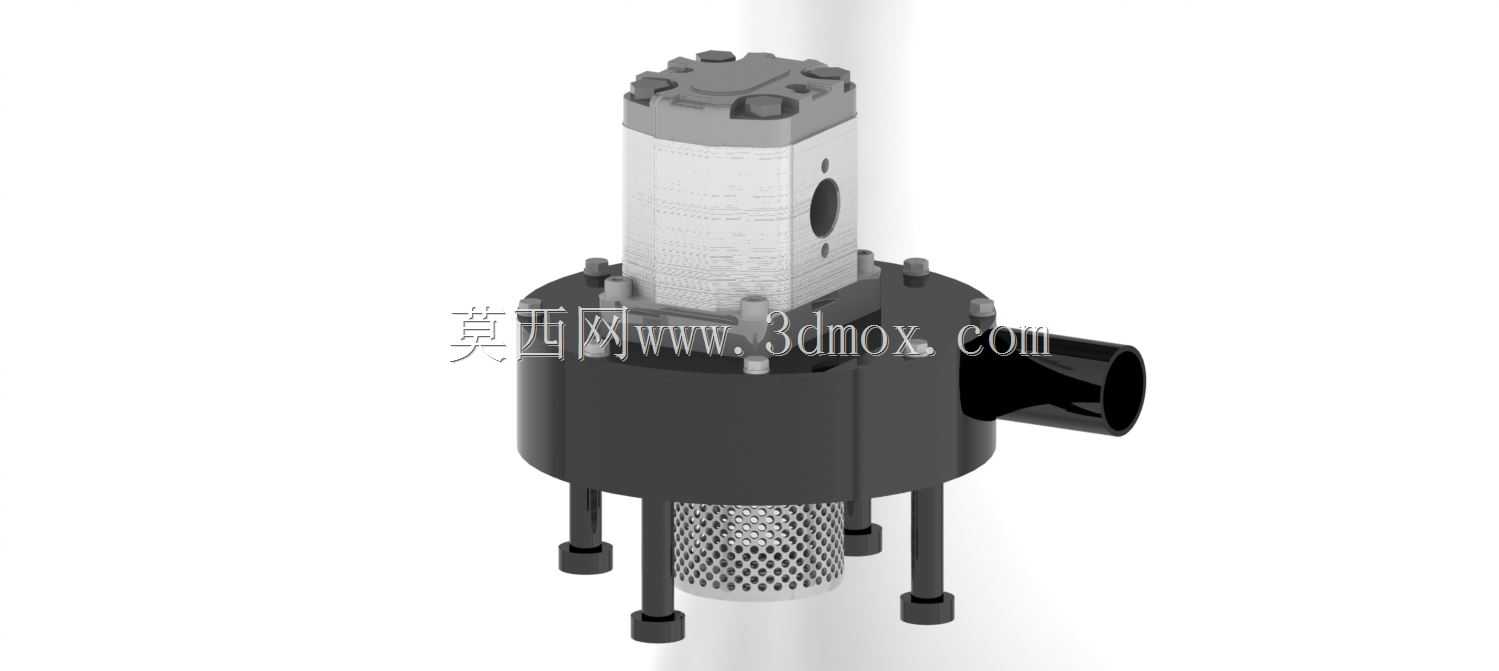

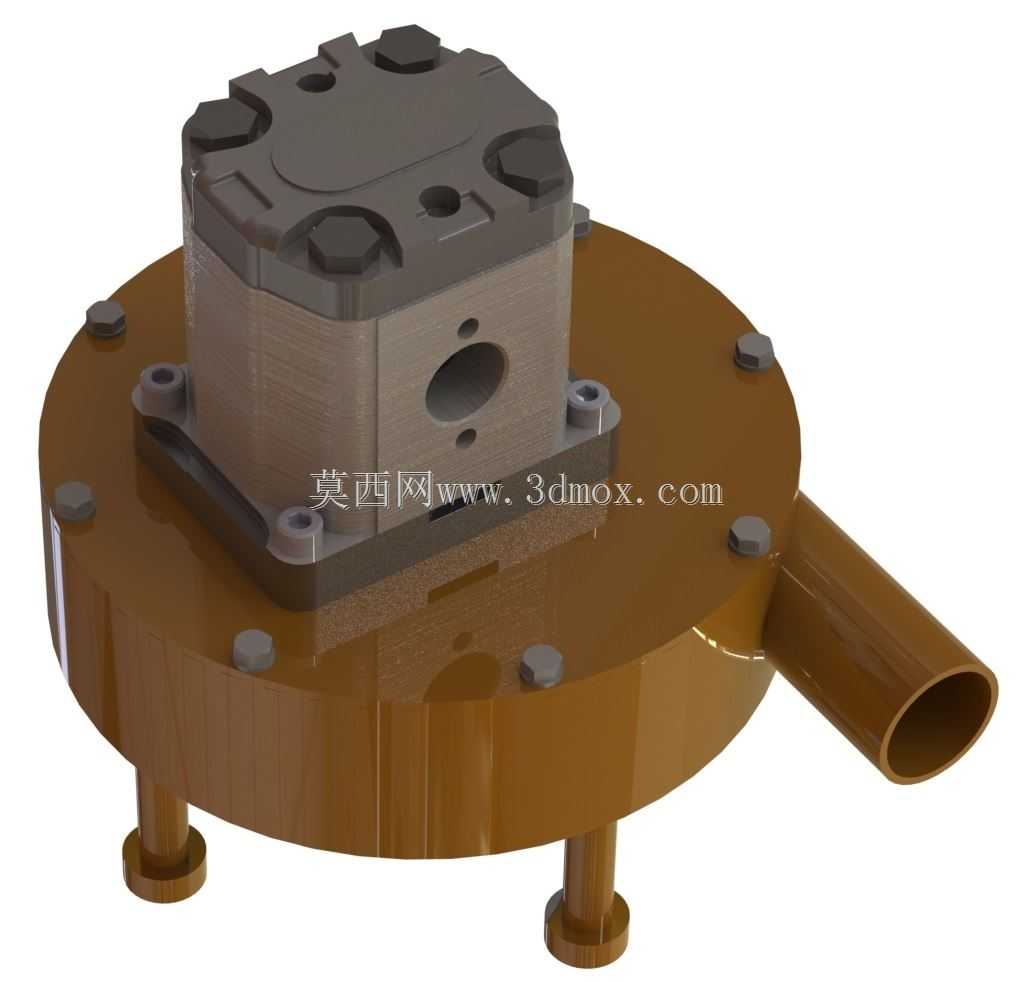

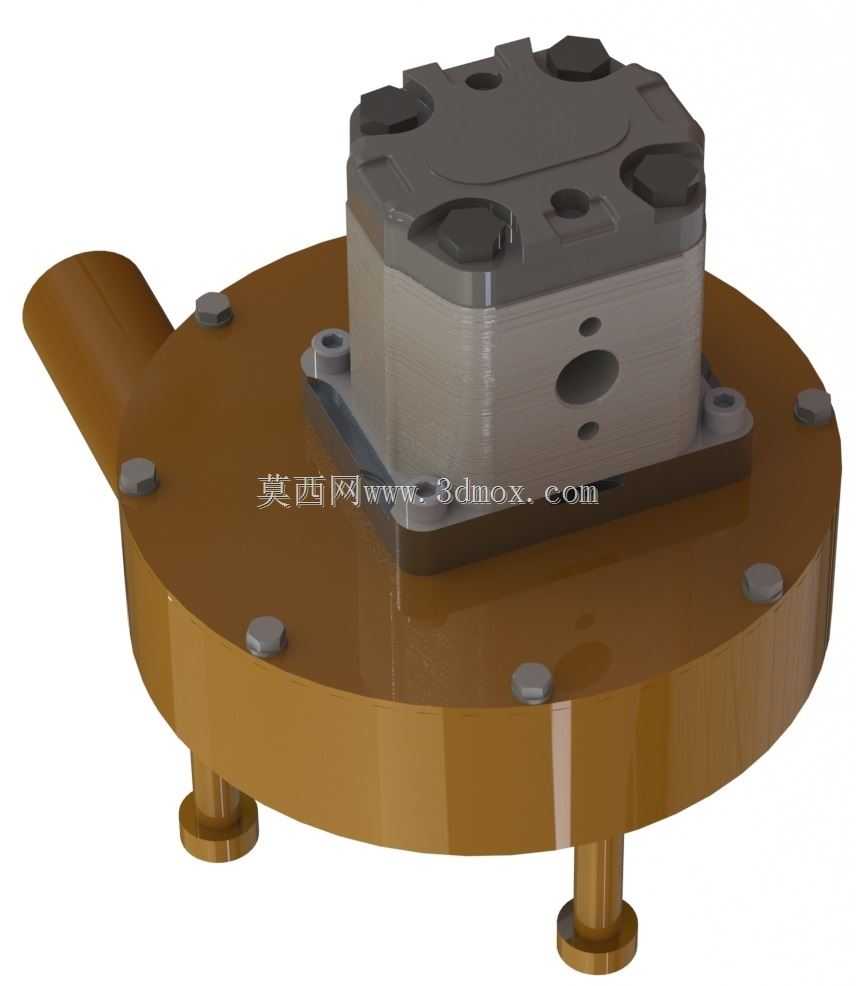

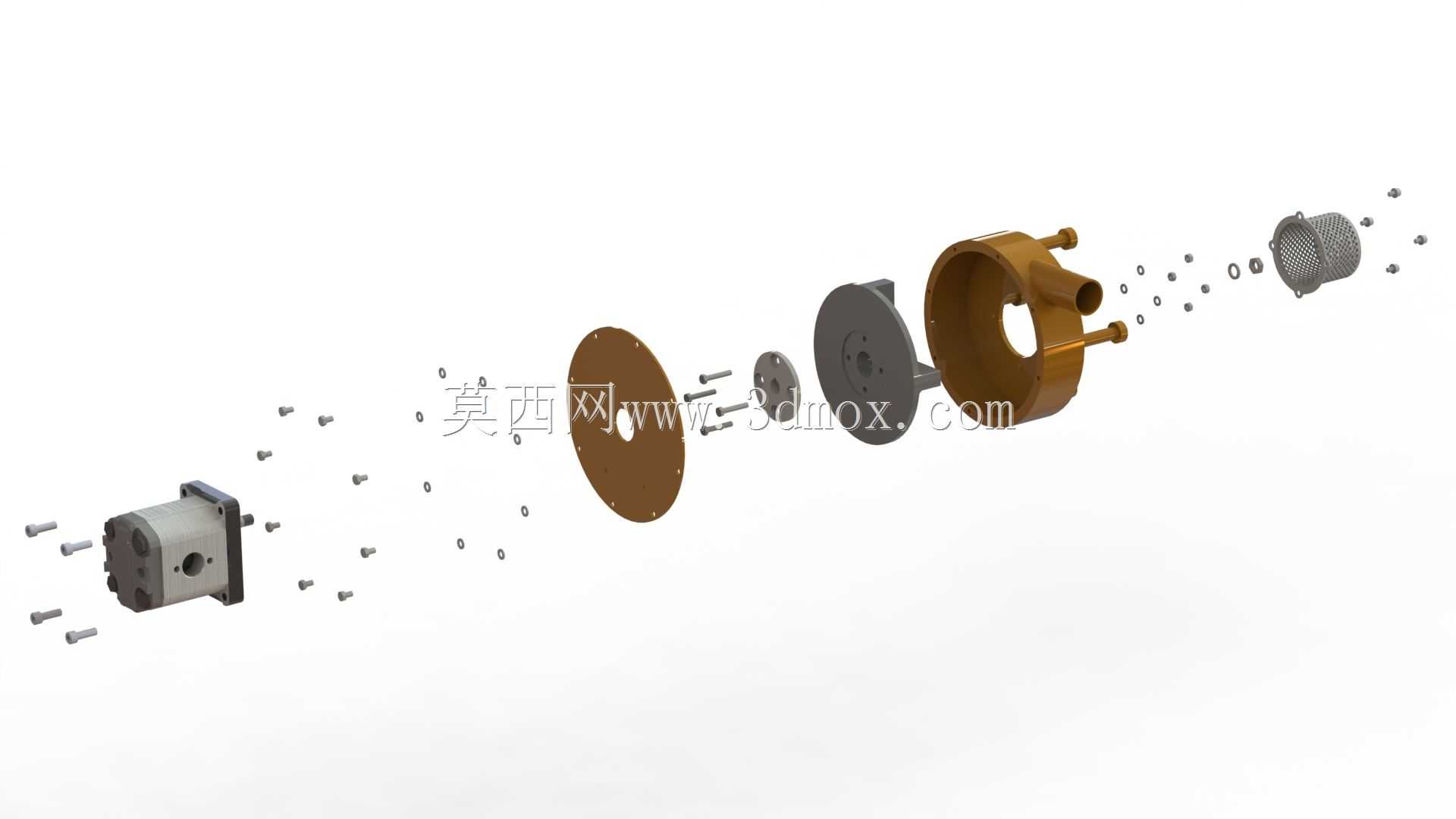

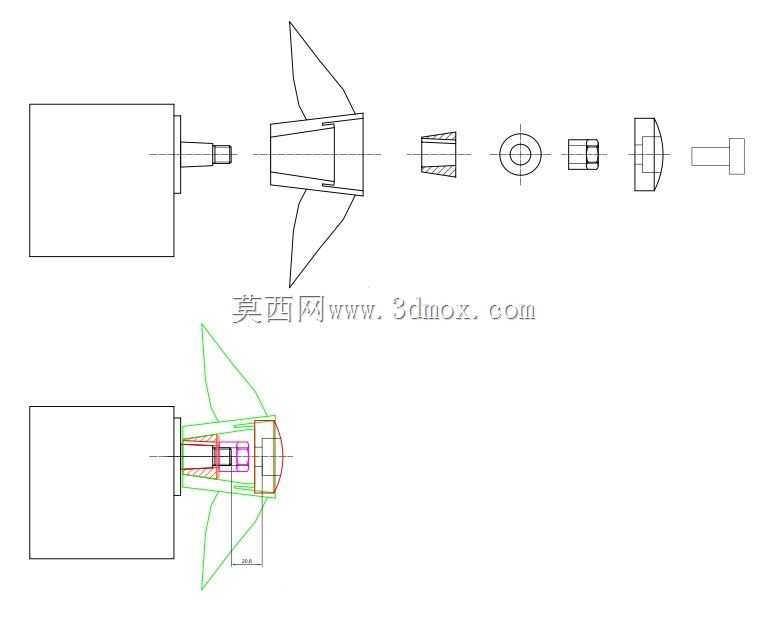

　　在油田固井、地质钻探、小型盾构顶管作业的现场，这类紧凑型液压泥浆泵的出镜率一直不低，和电动直驱的泥浆泵不同，它不需要额外布置防爆供电回路，直接接入作业设备的液压动力源就能工作，在狭窄坑道、野外无稳定供电的作业场景里适配性极强。这次的逆向还原工作，是基于现场在用的实泵完成测绘建模，同时配套了平面工程图输出，整个建模过程完全参照实物的装配间隙、密封槽尺寸、接口位置做1:1复刻，没有做理想化的结构简化，能直接用于备件加工、同类型泵的改型设计参考。

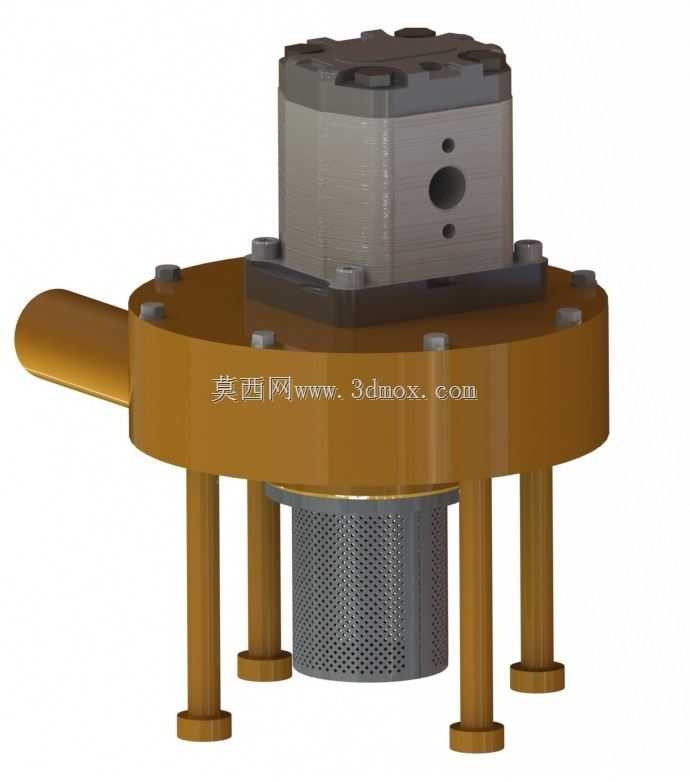

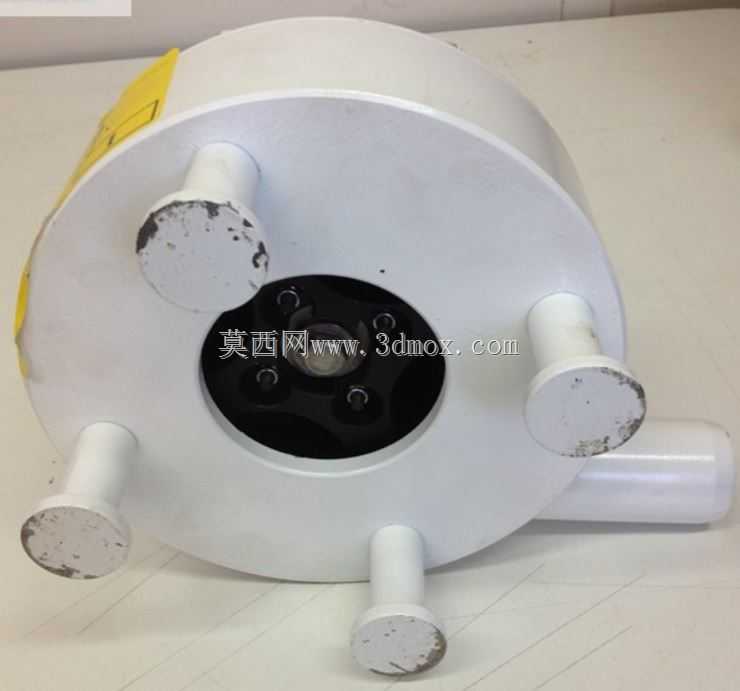

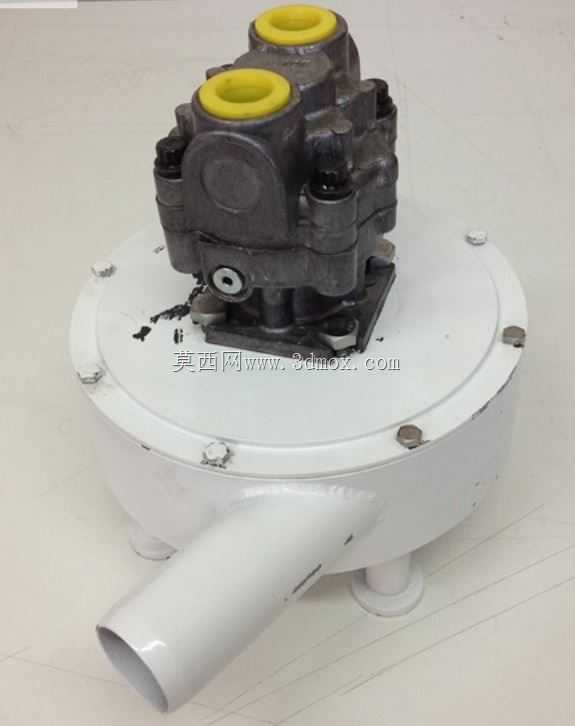

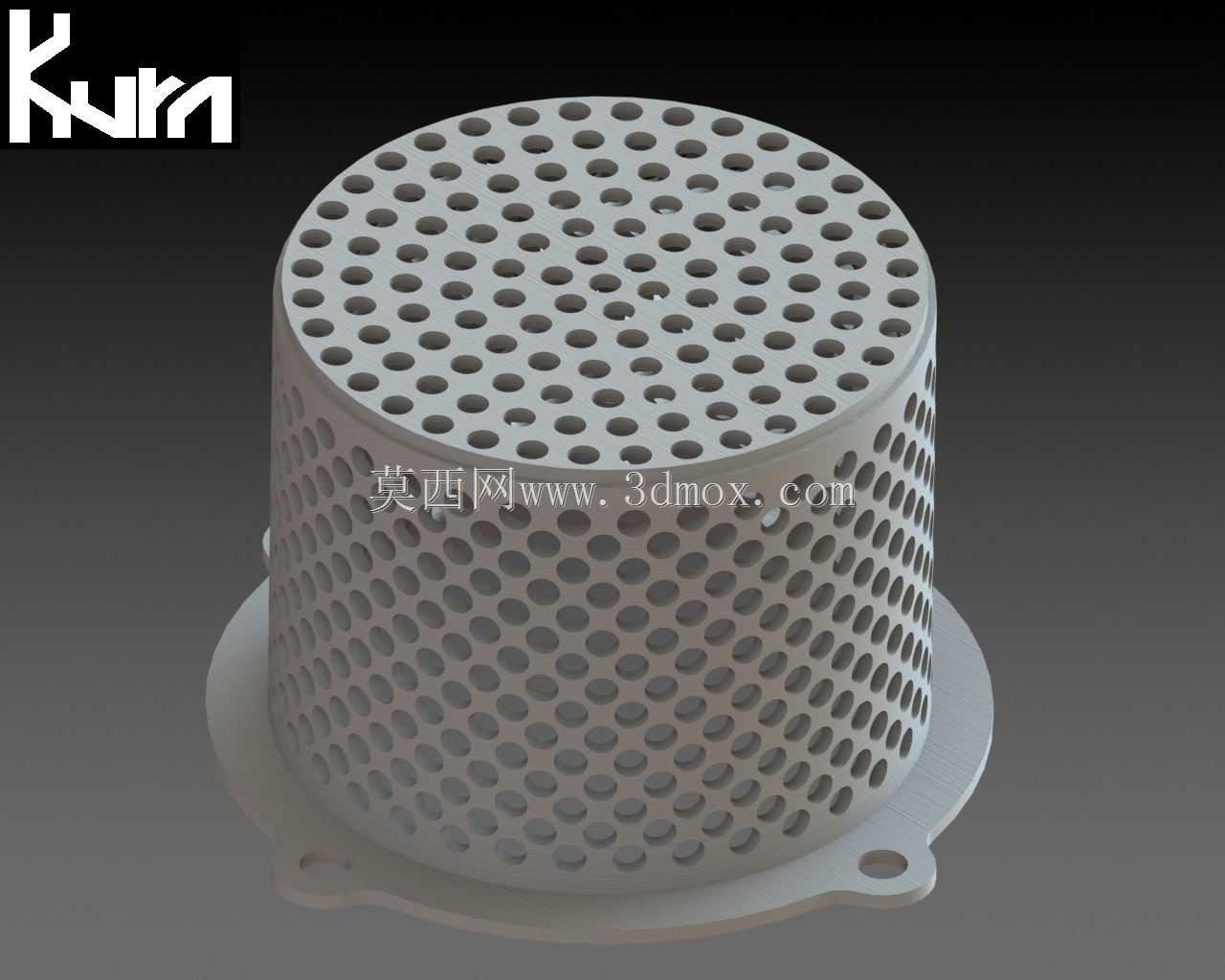

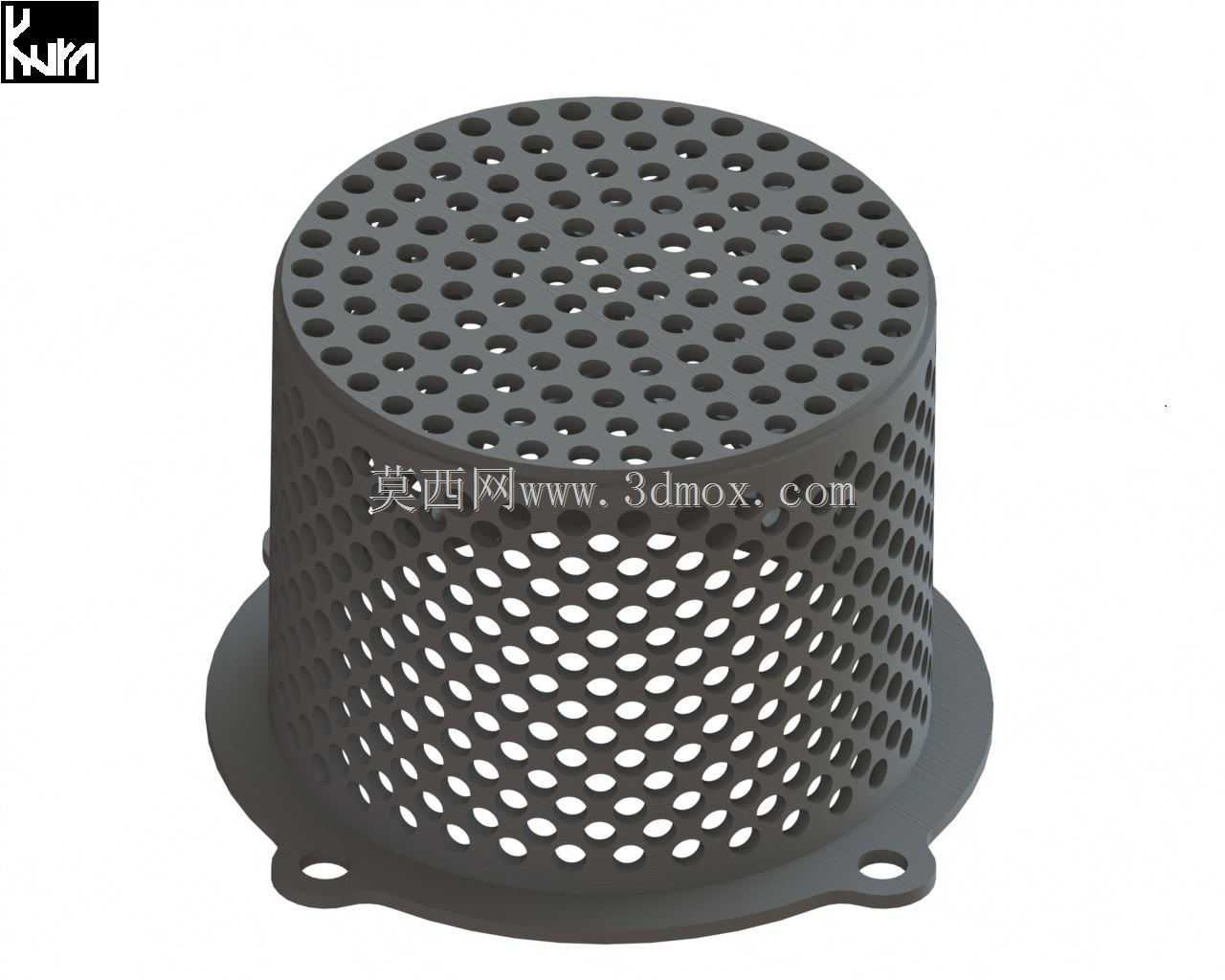

　　从实际作业的功能逻辑来看，这款泵的核心作用是在钻探、清淤作业中，把携带岩屑、泥砂的高压泥浆从作业面循环输送到地面沉降池，靠液压马达驱动内部的偏心活塞结构做往复运动，实现流体的吸入与增压排出，两个带黄色防护圈的顶部接口分别是高压出口与吸入入口，接口采用标准内螺纹设计，能直接和现场通用的高压液压胶管匹配，不需要额外做转接接头。下部的白色壳体是泵的集成安装底座兼出流导流腔，侧向伸出的斜向管口是低压侧的引流接口，能直接对接作业面的吸浆管路，减少管路弯折带来的流阻损失。

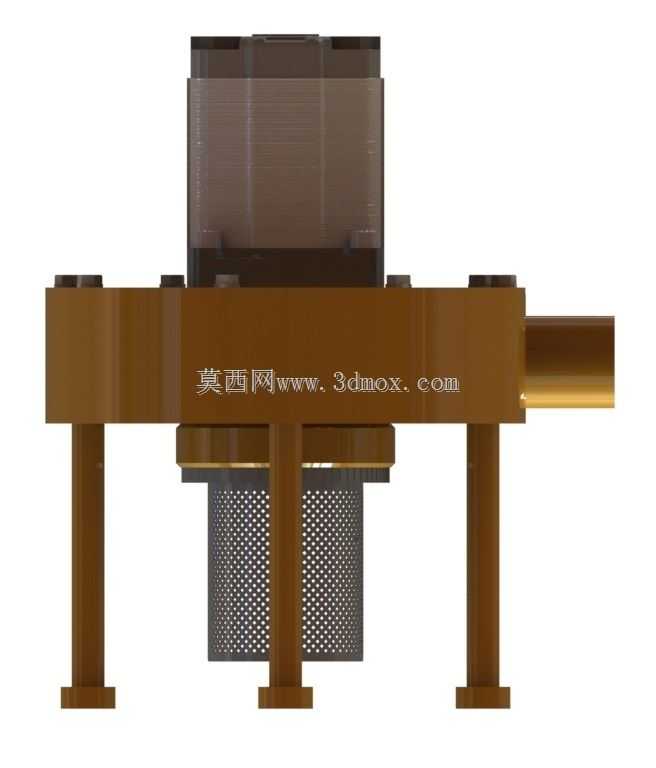

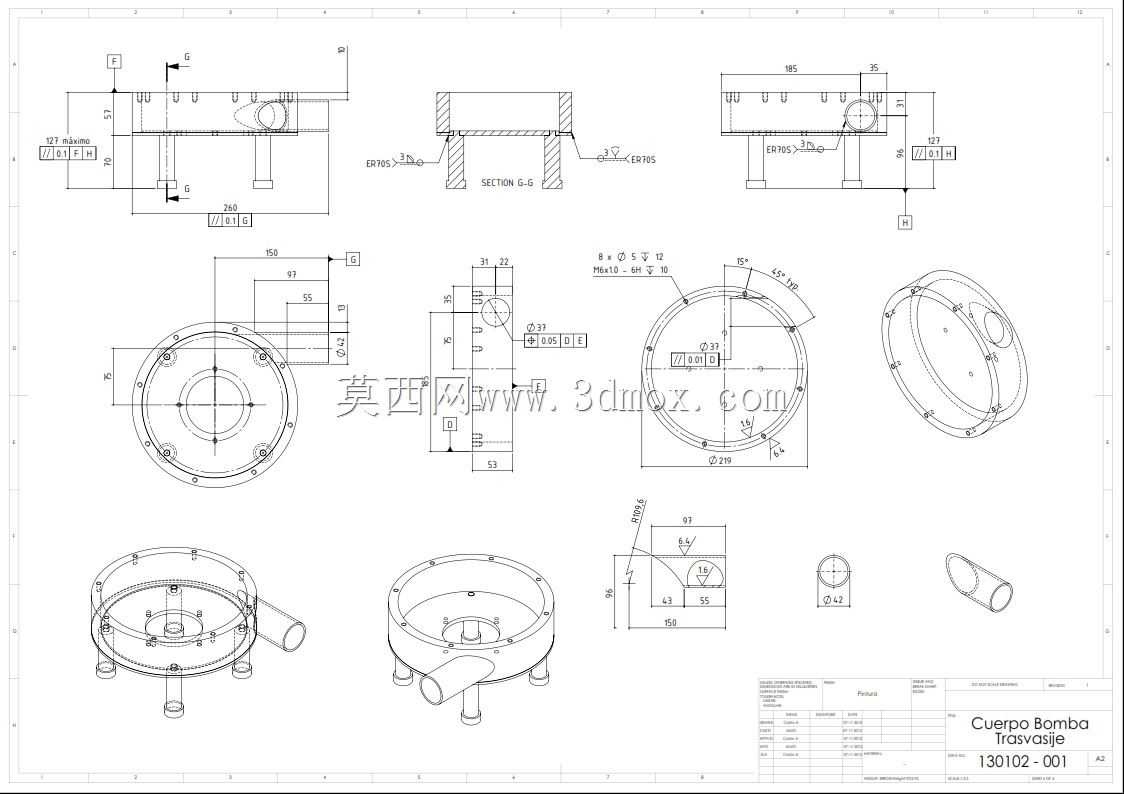

　　做逆向建模的时候，最先敲定的是安装边界尺寸：整个泵体连同底座的总高度控制在280mm以内，底座圆形法兰的直径是240mm，法兰上均布的6个M8安装孔位中心圆直径为210mm，这个安装尺寸能直接适配多数小型钻探设备的动力头安装位，不需要对原有设备的安装基板做二次加工。上部的液压泵头部分长宽尺寸为140mm×120mm，两个顶部接口的中心距为65mm，接口规格为G3/4内螺纹，和现场常用的6分高压胶管完全匹配，侧向伸出的导流管口直径为76mm，和常规的3寸吸浆软管适配，安装时不需要额外调整管路走向。

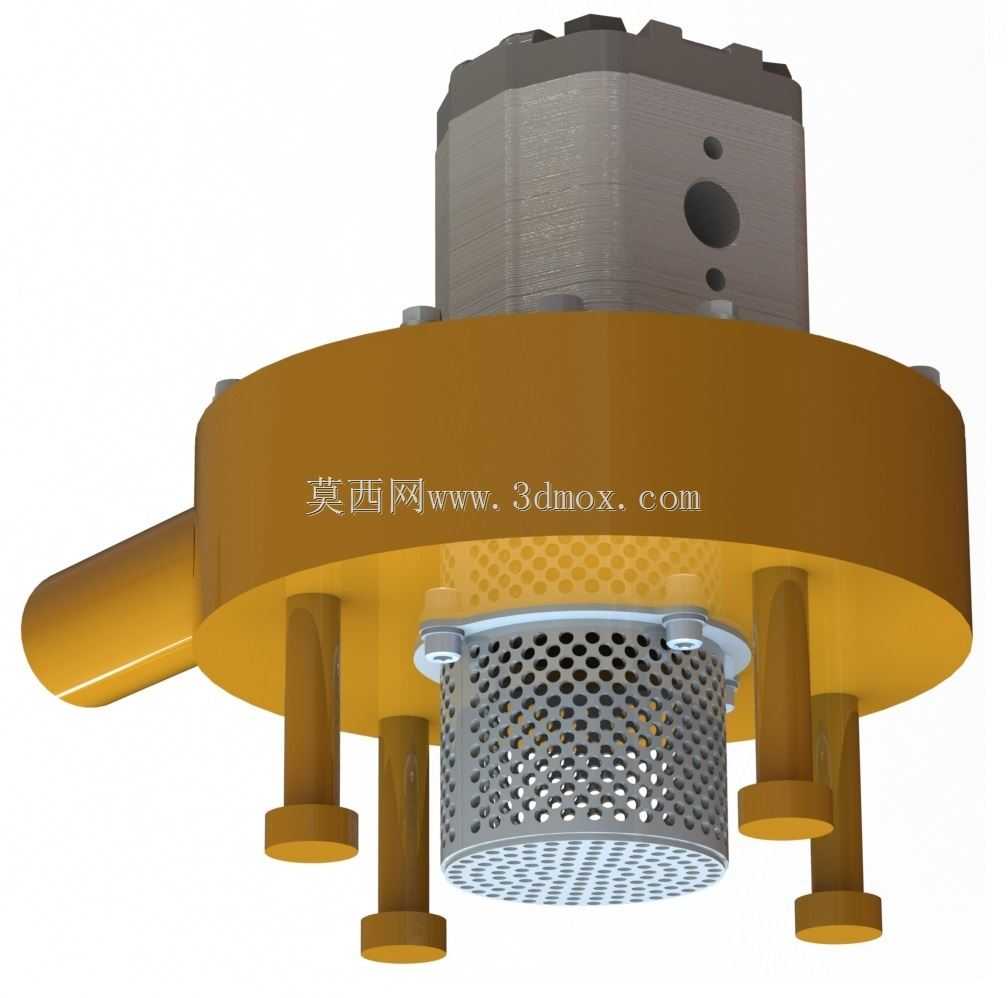

　　结构设计上，这款泵把液压驱动单元和过流单元做了完全的隔离，中间的密封座采用三道丁腈橡胶密封圈做动密封，能承受最高16MPa的工作压力，避免高压泥浆窜入液压腔造成液压油污染。泵头部分的两个单向阀采用锥面密封结构，靠不锈钢弹簧复位，在含砂量不超过30%的泥浆介质里，能保证连续工作800小时以上不出现密封失效的问题。底座的导流腔做了圆弧过渡处理，没有直角流道死角，能减少泥砂在腔体内的沉积，避免长时间停机后出现泵腔堵塞的问题，底座下部的两个支撑脚高度为30mm，能给安装螺栓留出足够的操作空间，也能在底座下方留出管路布置的余量。

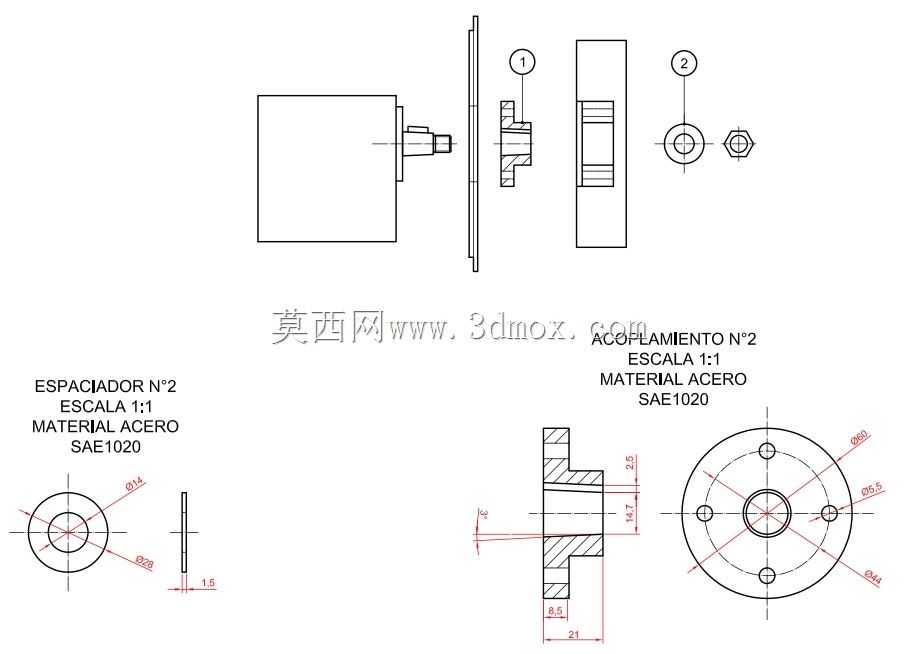

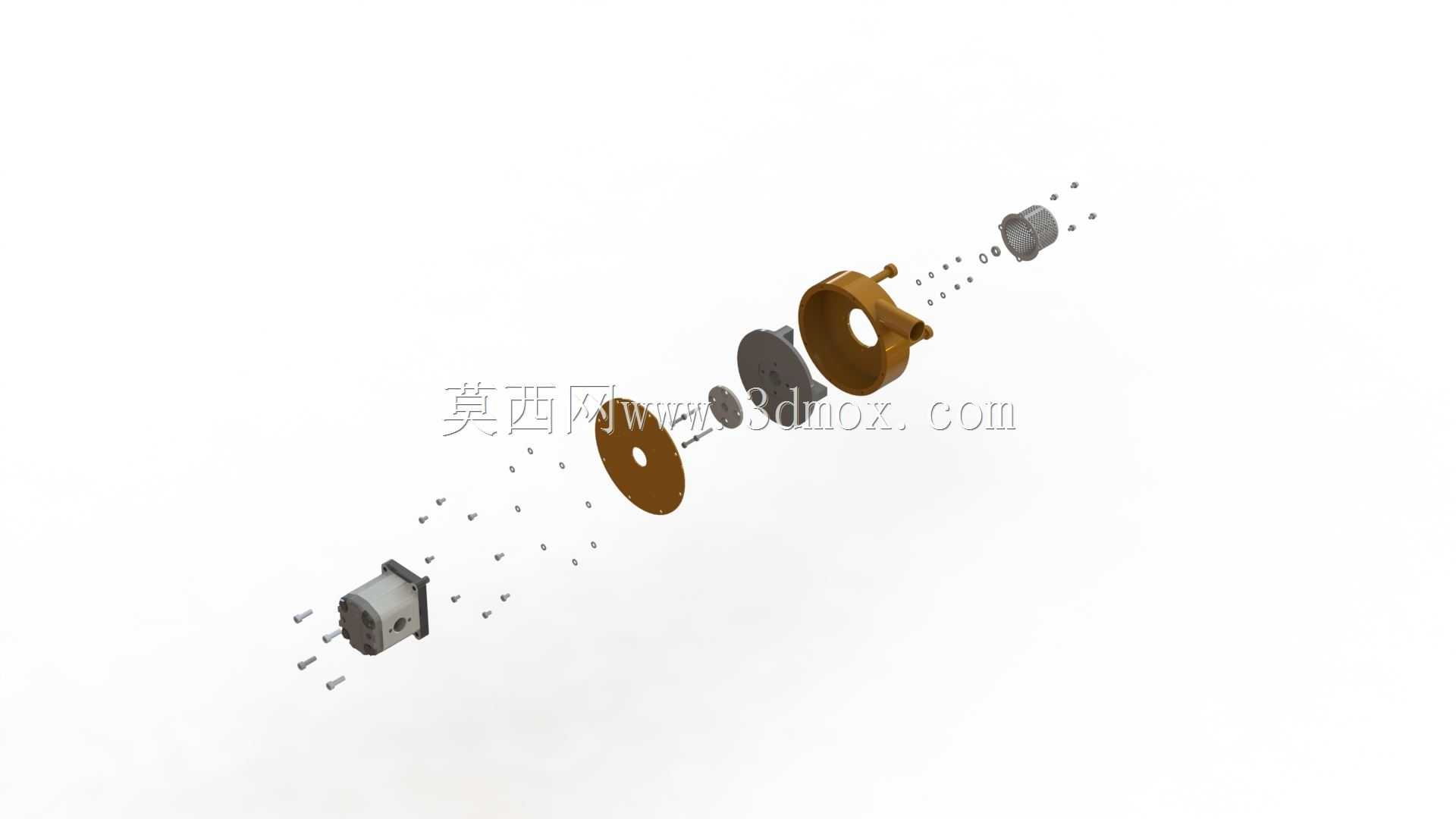

　　建模过程中，所有的配合公差都参照实物的实测值设置，比如活塞和缸体的配合间隙控制在0.02-0.03mm，密封槽的深度、宽度都严格按照密封圈的标准压缩比设置，单向阀的弹簧预紧力也根据实测的开启压力做了参数化设置，模型里所有的零件都可以单独拆分，能直接导出工程图用于备件加工，也能导入流体仿真软件做内部流场的分析，优化过流部件的耐磨性能。和常规的卧式泥浆泵相比，这种立式集成结构的占地面积更小，重量只有同流量卧式泵的60%，在移动作业的钻探设备上搭载时，能有效降低设备的整体重心，减少作业过程中的振动。

　　实际选型适配的时候需要注意，这款泵的额定工作转速是1500r/min，对应的额定流量为40L/min，需要匹配排量为25mL/r的液压马达驱动，系统供油压力需要稳定在12-16MPa之间，不能超压运行，否则会造成密封件过早损坏。吸入口的位置需要低于作业面的泥浆液面至少500mm，保证自吸过程中不会出现气蚀，进出口的管路需要做可靠的固定，避免泵工作过程中的振动造成管路接头松动。模型还原的时候，连泵体表面的铸造圆角、安装螺栓的沉头深度、密封堵头的位置都做了完全复刻，没有做理想化的简化，不管是用于教学演示、结构参考还是备件测绘，都能直接使用，不需要再做额外的尺寸校核。
