短节工件感应淬火加工输送成套设备

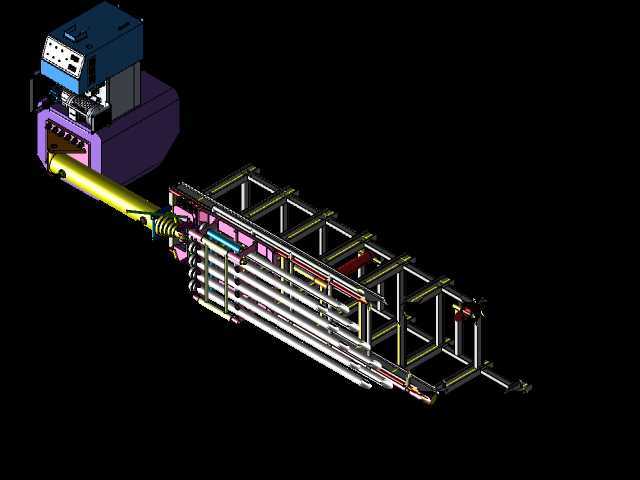

　　这套短节淬火加工设备，主要面向石油钻采、管道连接类短节工件的表面感应淬火热处理工序，解决车间内短节类轴类、筒类零件批量淬火时的上下料对位不准、加热位置偏移、工件转运磕碰的实际生产痛点。从结构布局来看，整套设备分为感应加热主机、工件进给推送机构、长料架储料输送段三个核心部分，其中加热主机采用立式集成布局，将高频感应电源模块、冷却水路集成块、淬火液喷淋腔整合在同一基座内，基座底部预留了地脚安装孔位，安装时需要保证主机工作台面水平度偏差不超过0.1mm/m，避免工件进给时出现卡滞。工件推送机构采用伺服驱动的丝杆推进结构，前端设置了三爪式自定心夹具，可适配不同外径的短节工件，夹具的开合行程覆盖常规短节的外径范围，

　　推送行程可根据工件的淬火长度需求进行参数调整，推送速度匹配感应加热的功率参数，保证工件表面加热层深度均匀一致。长料架部分采用铝型材搭建的框架结构，框架上设置了多组平行的托辊，托辊的间距根据短节工件的长度设计，避免长尺寸工件放置时出现挠度变形，料架的进料端高度与推送机构的中心高保持一致，出料端预留了淬火后工件的流转空间，可直接对接后续的回火工序输送线。设计过程中，重点考虑了感应加热过程中的电磁干扰防护，主机的电源模块与推送机构的伺服驱动之间设置了金属屏蔽隔板，避免高频信号干扰伺服电机的运行精度；冷却水路采用分层排布，进水与回水管路分开布置，管路接口采用快插式密封结构，方便日常维护时的管路拆装，淬火液喷淋腔的角度经过多次调整，

　　保证喷淋液能够完全覆盖工件的加热区域，避免出现淬火软带。设备的安装边界需要考虑车间内的操作维护空间，主机后侧预留不小于800mm的检修通道，料架两侧预留不小于600mm的上下料操作空间，整体设备的地面承重要求不小于5t/㎡，适合布置在热处理车间的固定生产工位。实际生产使用时，操作人员只需将待淬火的短节工件依次放置在料架的托辊上，推送机构会自动将工件逐根送入感应加热腔，按照设定的进给速度完成加热、喷淋淬火的全流程，加工完成的工件从主机另一端输出，整个过程无需人工反复对位，相比传统的单工位淬火工装，加工效率提升明显，同时能够保证同批次工件的淬火层深度、表面硬度的一致性，减少人工操作带来的质量波动。结构设计上，所有与工件接触的托辊、

　　夹具接触面都做了圆角钝化处理，避免工件转运过程中出现表面划伤，影响后续的加工精度；设备的外露传动部分都设置了安全防护盖板，符合车间生产的安全规范，机架底部设置了可调式脚杯，可根据地面的实际平整度调整设备高度，保证各段机构的中心高同轴度偏差在允许范围内。
