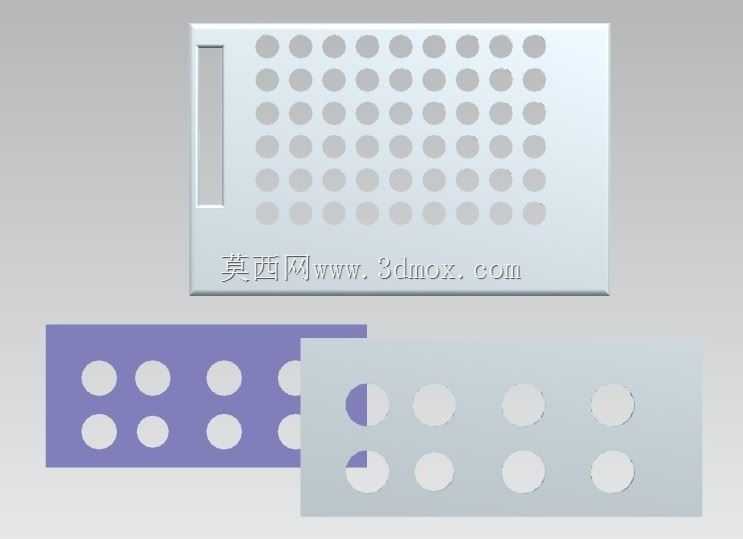

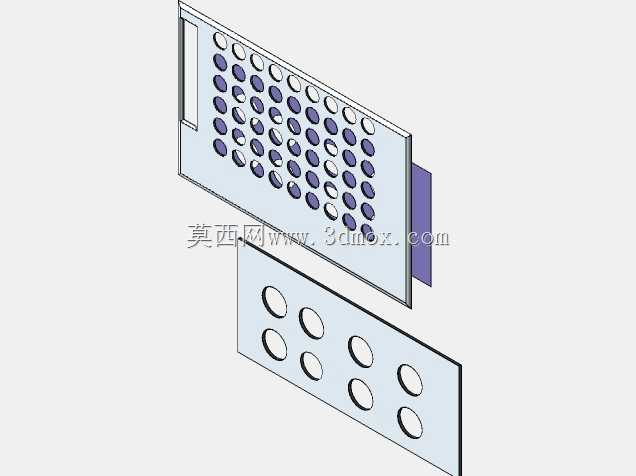

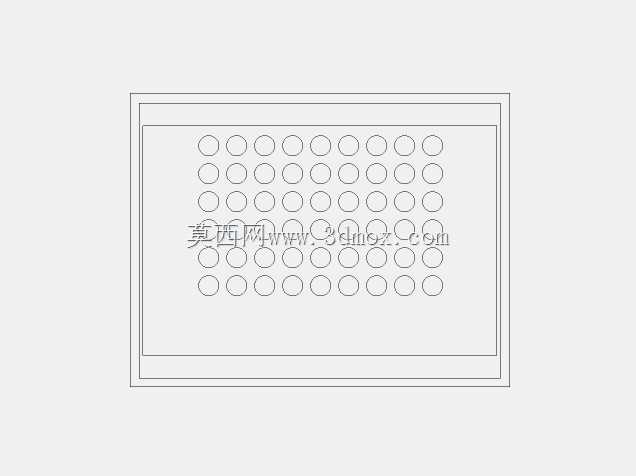

带阵列通孔的钣金拼接金属板结构

　　这类带规则阵列通孔的钣金金属板，在工业现场的应用场景覆盖极广，从设备通风散热围挡、物料筛分托板、生产线工件定位载板，到电控柜内部走线分隔板、设备防护网的拼接单元，都能见到这类结构的身影。日常做结构设计时，这类板件往往不是独立使用，多是作为整套钣金设备的组成单元，和周边的型材框架、相邻板件通过折弯边、自攻螺丝或者拉铆螺母完成拼接固定，因此设计阶段就要提前考虑安装边界的配合公差，避免现场装配时出现孔位错位、拼接缝隙不均的问题。

　　从功能特性来看，板件上的通孔并非随意排布，不同孔径、孔距的阵列对应不同的使用需求：如果是作为通风散热板，开孔率需要匹配设备内部的散热风量要求，孔边要做去毛刺处理，防止划伤后续维护人员的手部，同时避免锐边割破穿过孔位的线缆外皮；如果是作为物料筛分托板，孔径公差需要控制在±0.1mm以内，防止尺寸接近的物料卡入孔内造成堵料，板件的厚度也要匹配承载物料的重量，避免长期受载出现中部下凹变形；如果是作为工件定位载板，孔位的位置度公差要提升到0.05mm级别，配合定位销实现工件的快速装夹定位，这时候板件的平面度要求也会相应提高，通常需要在冲孔后做校平处理，保证工件放置后不会出现翘动。

　　设计这类钣金板件时，首先要确认原材料的选型，普通冷轧钢板适合多数无腐蚀的室内设备场景，表面做喷塑处理即可提升防锈能力；如果是用在食品加工或者有腐蚀介质的场景，就要选用304或者316不锈钢板材，冲孔后还要做钝化处理，避免孔边出现锈蚀。孔位排布阶段要避开板件的折弯线位置，通常孔边距离折弯线的最小距离要大于1.5倍板厚，防止折弯时孔位被拉变形，影响后续装配。如果是多块板拼接使用的场景，相邻板件的对接边要预留0.2-0.3mm的装配间隙，抵消钣金加工产生的角度误差，避免拼接时出现顶死的问题。

　　关于外形尺寸与安装边界的考量，这类板件的外形尺寸通常要匹配所安装的框架内空尺寸，单边预留0.5mm的安装间隙，方便现场快速装入；板件上的安装孔优先选用长圆孔设计，长度方向预留1-2mm的调节余量，抵消框架焊接或者拼装产生的孔位误差，降低现场配孔的工作量。如果板件尺寸较大，还要在板件背面设计加强筋结构，或者通过折弯翻边提升整体刚性，避免板件在运输或者使用过程中出现变形。对于需要经常拆卸的板件，安装孔位要做沉孔处理，让固定螺丝的头部不突出板件表面，防止刮蹭过往的人员或者输送的物料。

　　实际建模过程中，这类板件的特征看似简单，但很容易忽略工艺细节：比如冲孔的方向要和板件的安装面匹配，让冲孔产生的毛刺面朝向设备内部，避免外露的毛刺影响外观和使用安全；如果板件有折弯边，折弯的内R角要匹配所选板材的厚度，通常取0.5-1倍板厚，防止折弯时出现开裂问题。对于两块拼接的板件，还要注意孔位的对齐度，尤其是作为通风或者筛分工况使用时，错位的孔位会直接降低有效通风面积或者筛分效率，设计时可以通过共用定位基准的方式，保证两块板的孔位坐标一致，减少加工累积误差。

　　在设备维护层面，这类多孔钣金板的设计还要考虑拆装便捷性，固定螺丝的数量不宜过多，在保证安装牢固的前提下尽量减少紧固件数量，方便后期清理孔位堵塞的杂物或者更换损坏的板件。如果是用在粉尘较多的工况下，板件的安装角度要设计成略微倾斜的形式，让落在板面上的粉尘可以顺着斜面滑落，减少积灰堵塞孔位的概率，延长板件的清理维护周期。
