带空气润滑减阻系统的货运船舶结构设计

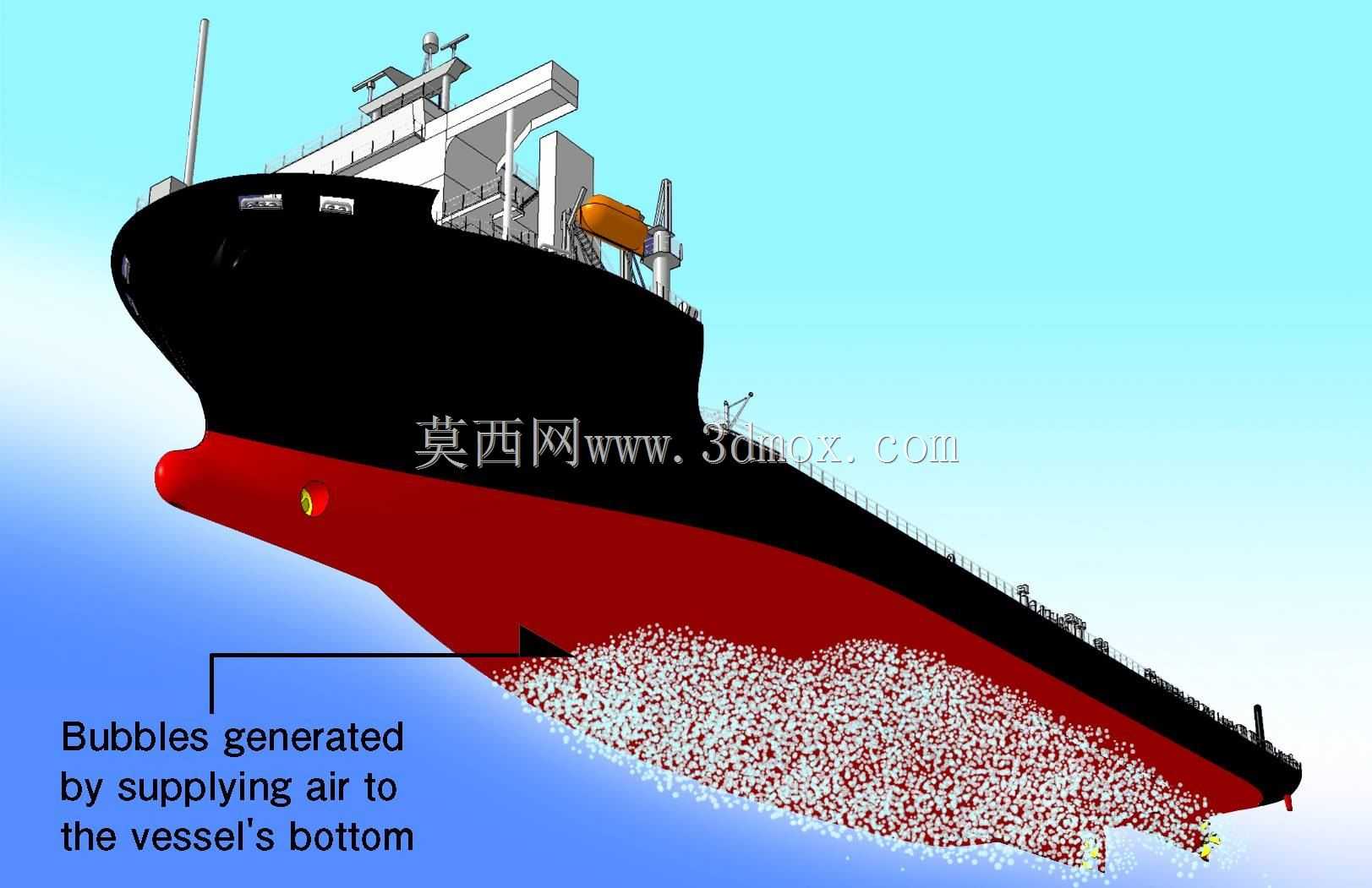

　　这套三维结构完整还原了搭载空气润滑减阻系统的民用货运船舶核心构造，建模过程中优先对齐实船应用的工程逻辑，没有做多余的外观美化处理，所有结构特征都对应实船的功能需求。从内河到近海的散货运输、成品油运输场景中，船舶航行的摩擦阻力一直是能耗占比最高的部分，常规船型在12-18节的经济航速下，船体湿表面的摩擦阻力能占到总阻力的50%以上，这套空气润滑系统的设计初衷，就是通过在船底形成连续的空气层，把船体外壳和水流的直接接触面积压到最低，最终实现10%-40%的摩擦阻力降低，对应同航速下的主机油耗能有非常可观的下降。

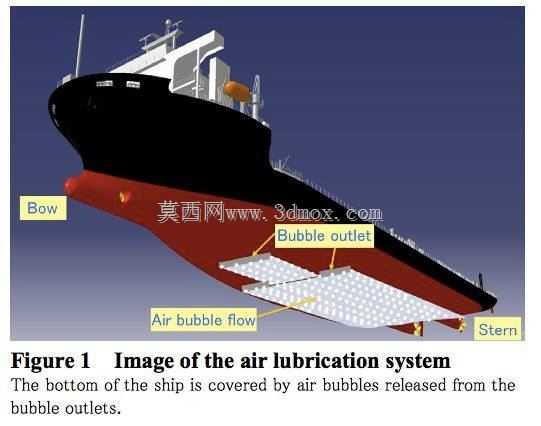

　　建模时首先梳理了系统的核心功能边界：气泡出口的布置位置选在船首龙骨下方的前倾区域，这个位置刚好是船体迎流的高压区，压缩空气从这里释放后，会顺着船底的水流方向自然向船尾铺展，不需要额外设置导流结构就能覆盖大部分船底湿表面。船底的气泡释放面板做了密集的微孔阵列设计，孔径和孔间距都参考实船测试的参数设置，避免出现气泡过大提前逸出、或者局部区域气泡覆盖断层的问题，整个气泡覆盖区从船首出口一直延伸到船尾附近，覆盖了船底80%以上的平坦区域，保证空气层的连续性。

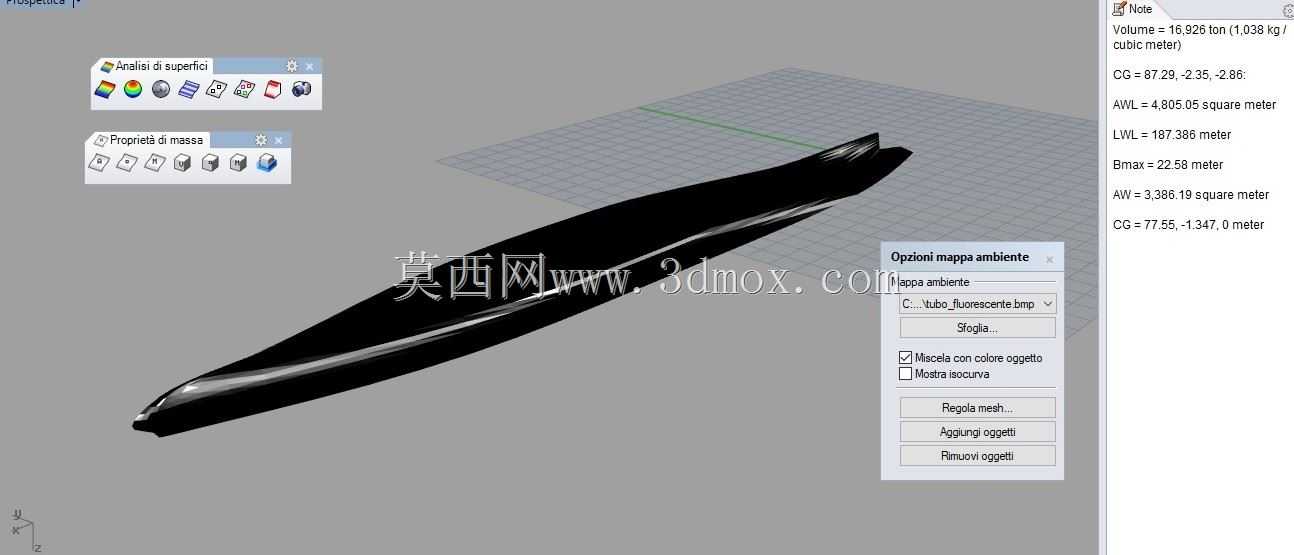

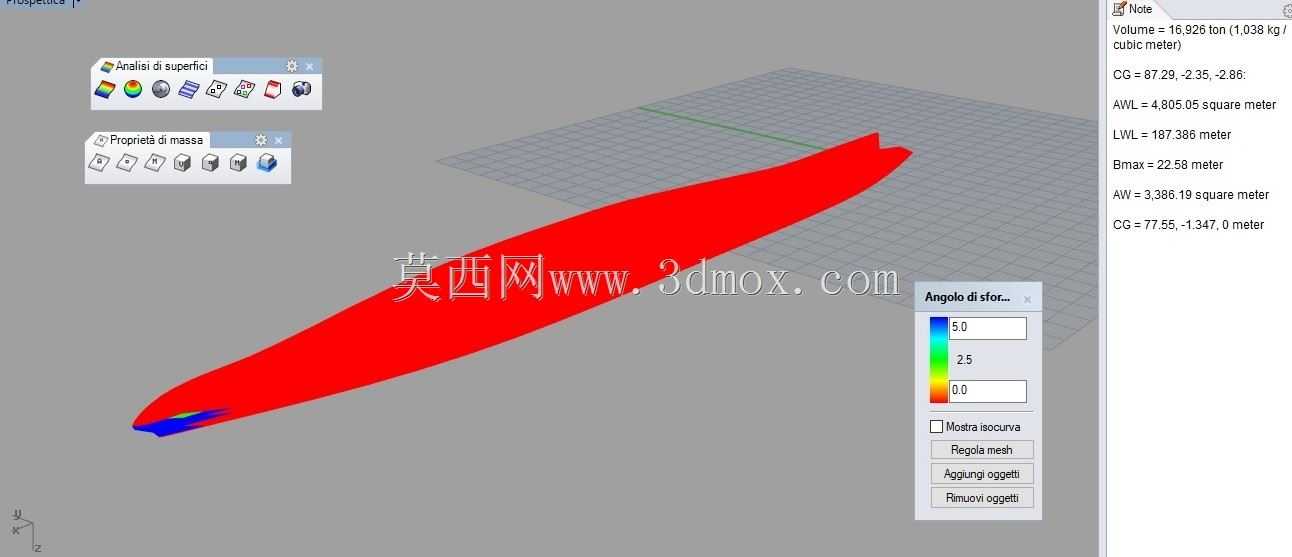

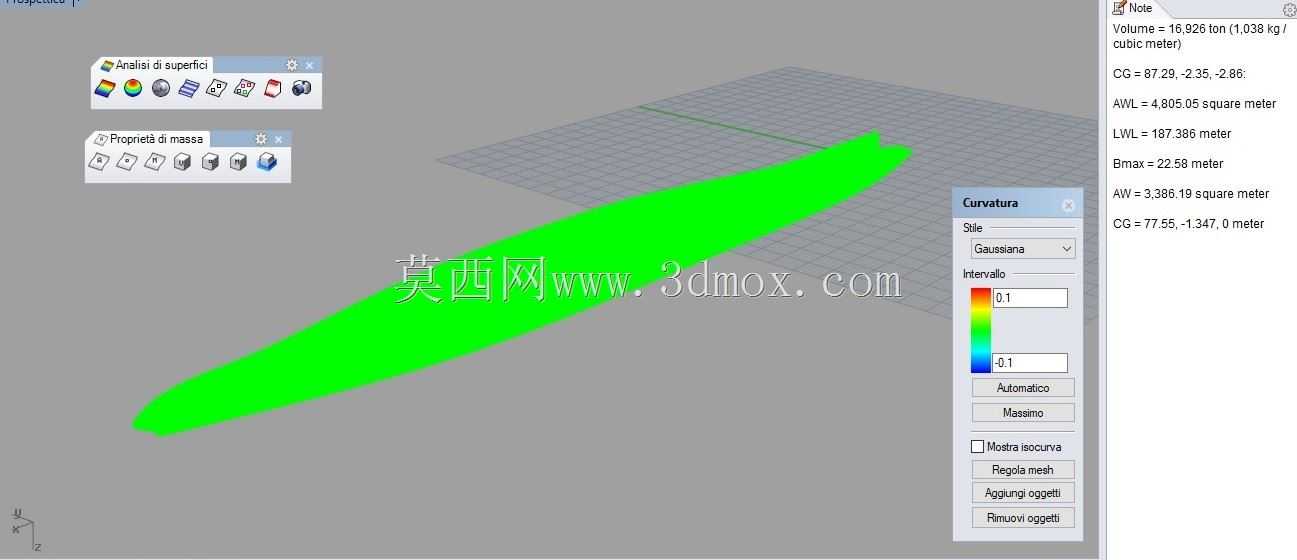

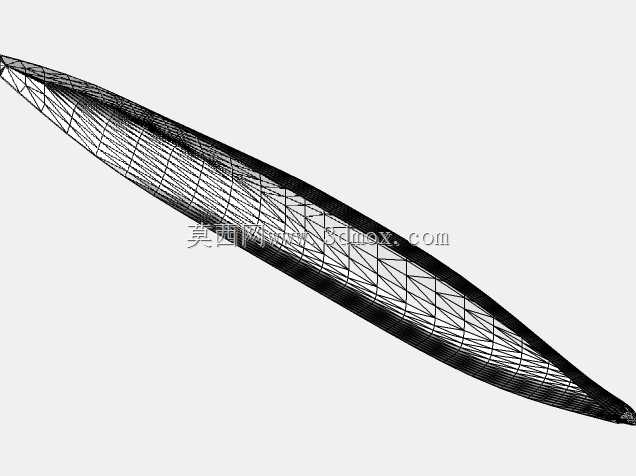

　　船体主体结构的建模参考了常规散货船的型线特征，船首采用前倾式球鼻艏的改型设计，在球鼻艏下方预留了气泡出口的安装空间，没有破坏原有球鼻艏的破波减阻功能，两种减阻结构可以协同作用。上层建筑的布置集中在船首区域，留出船中到船尾的大段连续空间作为货舱区域，和常规货运船的总布置逻辑一致，不会因为加装空气润滑系统影响货舱的有效装载容积。船尾部分保留了常规的舵系、螺旋桨安装位，气泡覆盖区的末端刚好在螺旋桨前方截止，避免空气进入螺旋桨流场引发空蚀、降低推进效率的问题。

　　设计过程中重点考虑了安装和维护的边界条件：气泡发生装置的预留安装位设在船首的隔离空舱内，和货舱、机舱区域做了结构分隔，日常检修不需要进入货舱或者机舱作业，压缩空气的供气管路沿着船体舷侧的纵桁内部敷设，不占用额外的舱室空间，管路的检修口设在主甲板两侧的通道边，日常巡检不需要打开舱室盖板。船底的微孔释放面板采用模块化设计，每块面板的尺寸控制在单人可操作更换的范围内，面板和船体外板之间采用法兰连接加密封胶条的结构，万一出现面板堵塞或者损坏，可以在船坞内快速单块更换，不需要大面积切割船体外板。

　　从结构强度的角度，建模时特意在气泡出口区域做了局部结构加强，因为这个区域长期受到水流冲击和气泡溃灭的交变载荷，外板厚度比相邻区域加厚20%，背后的纵骨间距缩小了三分之一，避免长期使用出现结构疲劳。供气管路的压力等级匹配常规船用压缩空气系统的0.2-0.4MPa工作压力，管路沿途设置了多个疏水阀和压力传感器接口，方便实船运行时实时监测供气压力，及时排出管路内的凝水，避免水锤现象损坏管路或者释放面板。

　　这套模型的结构比例完全对齐实船的尺寸逻辑，船长方向的型线变化、船宽方向的外飘角度、吃水线位置的结构过渡都符合船舶设计的常规规范，既可以作为船舶节能改造的结构参考，也能用于空气润滑减阻原理的教学演示，所有结构特征都没有做简化处理，内部的管路走向、加强结构位置、释放面板的固定方式都完整还原，方便结构设计人员直接参考做适配性修改。
