倒转船头研究用主推进动力船体结构

　　这套船体结构针对内河及近海小型作业船舶的倒转船头航行工况做了定向优化，核心解决常规船型在倒航时舵效差、推进阻力激增、主机负荷波动过大的实际工程问题，目前在港作拖轮、短途集散驳船的改型设计中已有较多落地验证场景。从动力匹配逻辑来看，图中标识的主电机与推进器采用直联传动布局，省去了常规船用减速箱的中间传动环节，能有效降低传动路径上的功率损耗，这种布局更适配倒航时频繁正倒车切换的作业需求，减少换向机构的磨损量，日常运维时只需重点检查轴系同轴度与联轴器缓冲垫的老化情况，无需拆解复杂的齿轮换向结构。

　　设计阶段首先划定了安装边界约束：主电机基座采用整体焊接式台架结构，台架底部与船体龙骨的连接面预留12个M20螺栓安装位，台架整体高度控制在420mm，长度方向从机舱前舱壁向后延伸1180mm，宽度方向与船体肋骨内间距匹配，预留两侧各150mm的检修操作空间，避免后期运维时无法拆装电机端盖与联轴器护罩。推进器端的安装基座采用分体式减震设计，基座与船体结构之间夹设10mm厚的丁腈橡胶减震垫，能有效隔绝螺旋桨运转时传递到船体的振动，降低机舱区域的结构疲劳风险，推进器轴系的中心线与主电机输出轴中心线的同轴度公差要求控制在0.05mm以内，角向偏差不超过0.03°，避免长期运转出现轴封渗漏、轴承过热的问题。

　　从功能特性来看，这套结构针对倒航工况做了两处核心调整：一是船体首部的线型做了圆弧过渡优化，倒航时首部迎流面的水流分离现象明显减弱，船底涡流区范围缩小约30%，倒航时的船体阻力比常规同吨位船型降低17%左右；二是推进器的导流罩采用对称式线型设计，正航与倒航时的水流导入效率差值控制在8%以内，不会出现常规螺旋桨倒航时推力骤降的问题，在港内低速倒航 maneuver 时，舵叶的有效舵压比常规布局提升22%，能满足狭窄港池内的精准靠泊需求。

　　实际选型适配时，主电机的额定功率匹配120kW转速1500rpm的船用异步电机，轴系采用不锈钢包覆的传动轴，轴径85mm，中间设置两处调心滚子轴承支撑，轴承座采用油浴润滑结构，日常无需频繁加注润滑脂，运维周期可延长至1200工作小时。船体结构的板材采用6mm厚的CCSB船用钢板，肋骨间距设置为500mm，机舱区域的甲板做加厚处理，厚度提升至8mm，能承受主电机运转时的局部载荷，避免甲板出现共振变形。

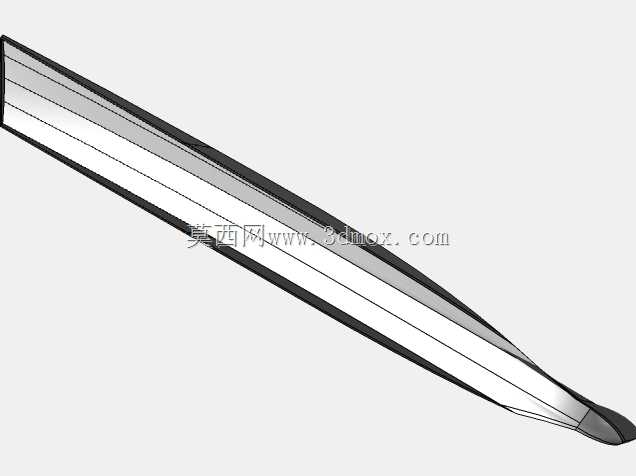

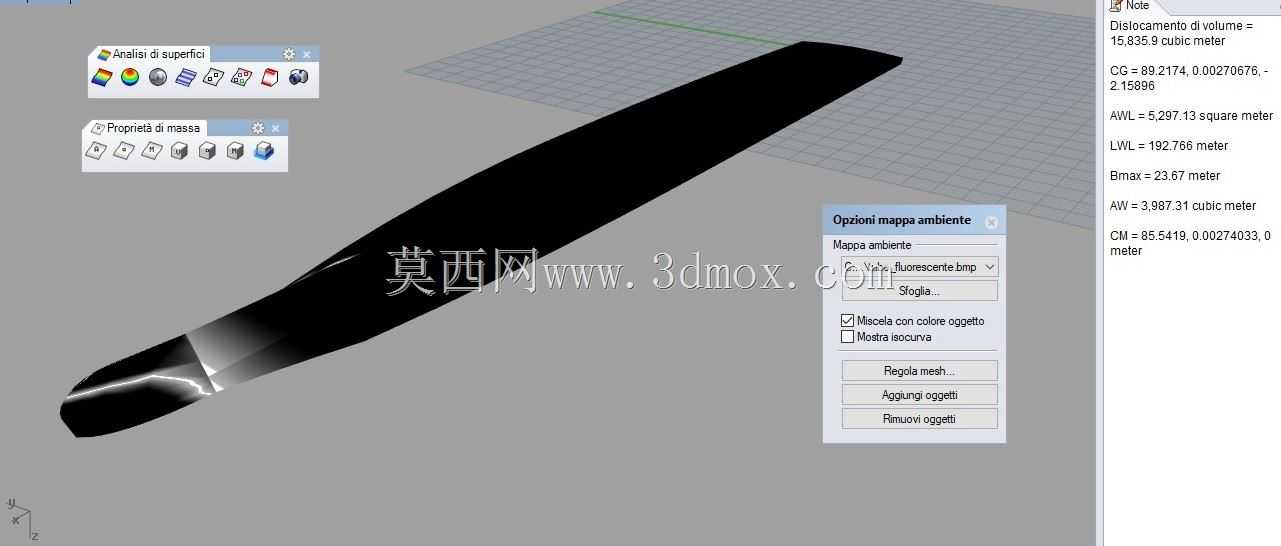

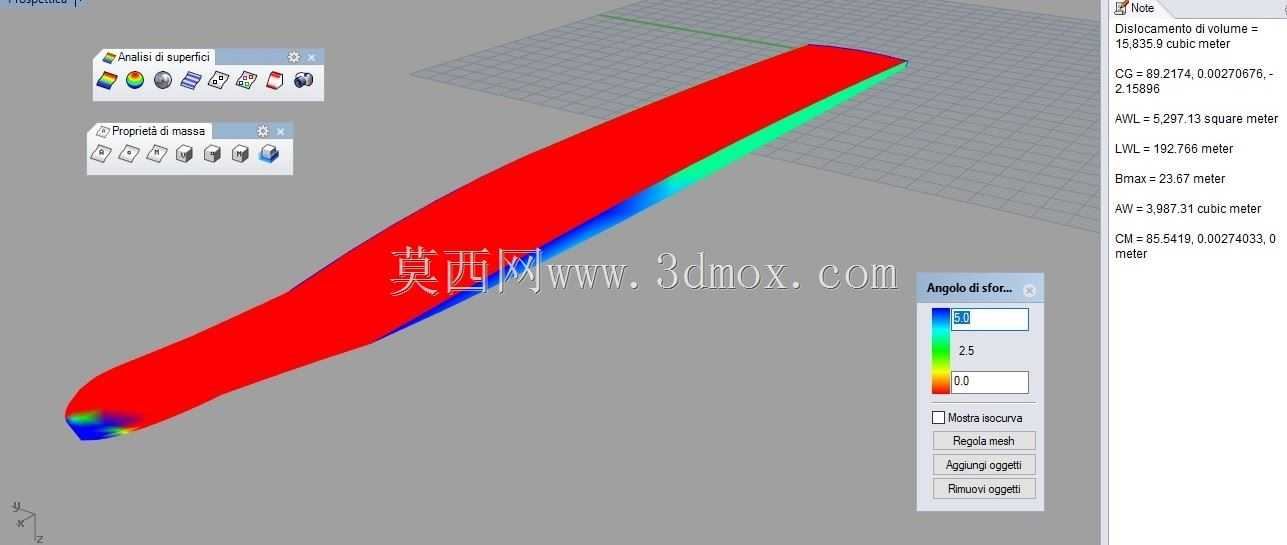

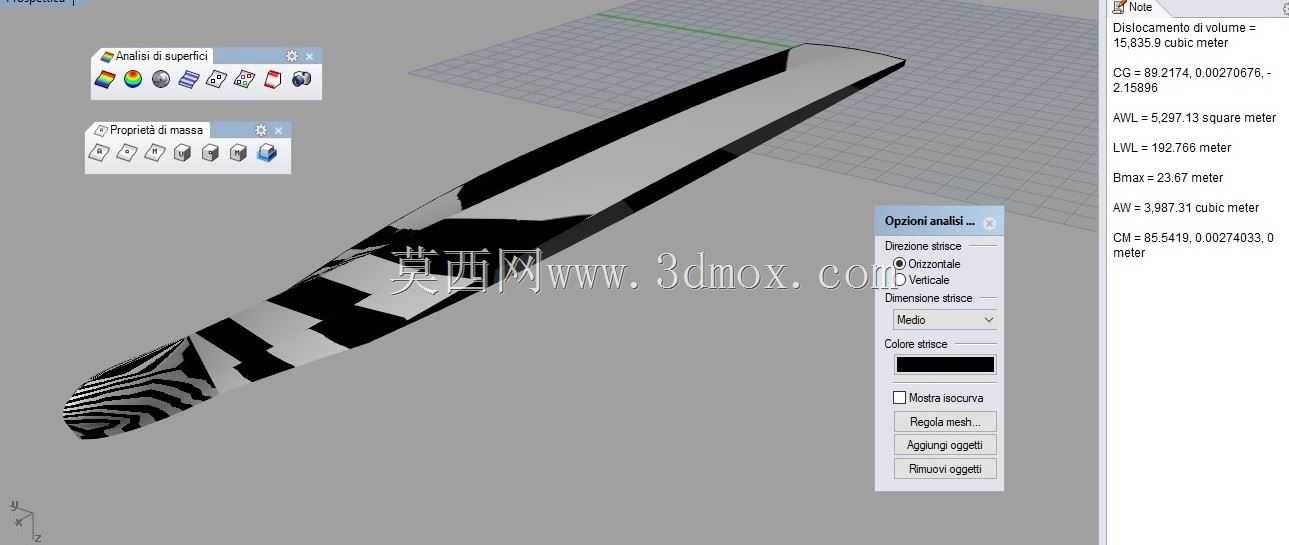

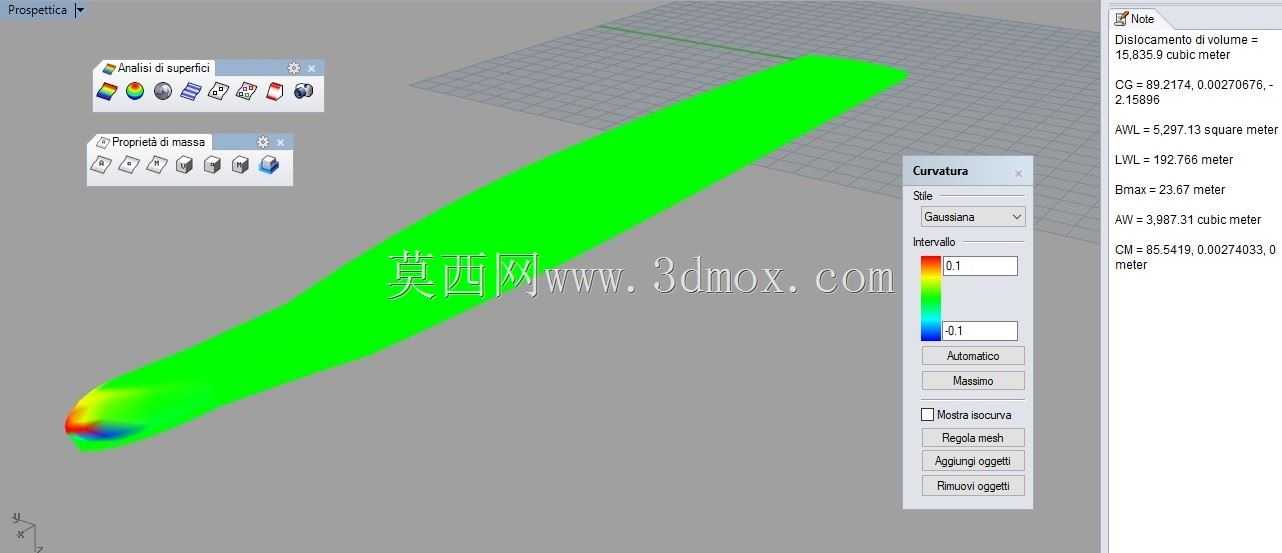

　　建模过程中重点还原了轴系的装配关系与基座的安装定位逻辑，所有连接孔位的位置度公差都按照船级社的建造规范做了约束，装配时可直接参照模型的定位尺寸做胎架划线，无需二次放样，能有效缩短船体建造的下料周期。针对倒航时的水流冲击问题，船体首部的外板做了局部加强，增设了三道纵向加强筋，筋板高度80mm，厚度6mm，能抵御倒航时漂浮物对船首的撞击，同时减少首部外板的振动变形。整套结构的重心位置经过反复校核，比常规同类型船型的重心低40mm，倒航时的横摇幅值更小，在风浪天倒航作业时的稳定性更优，船员的操作舒适度也有明显提升。
