卧式螺旋输送离心脱水排料设备结构

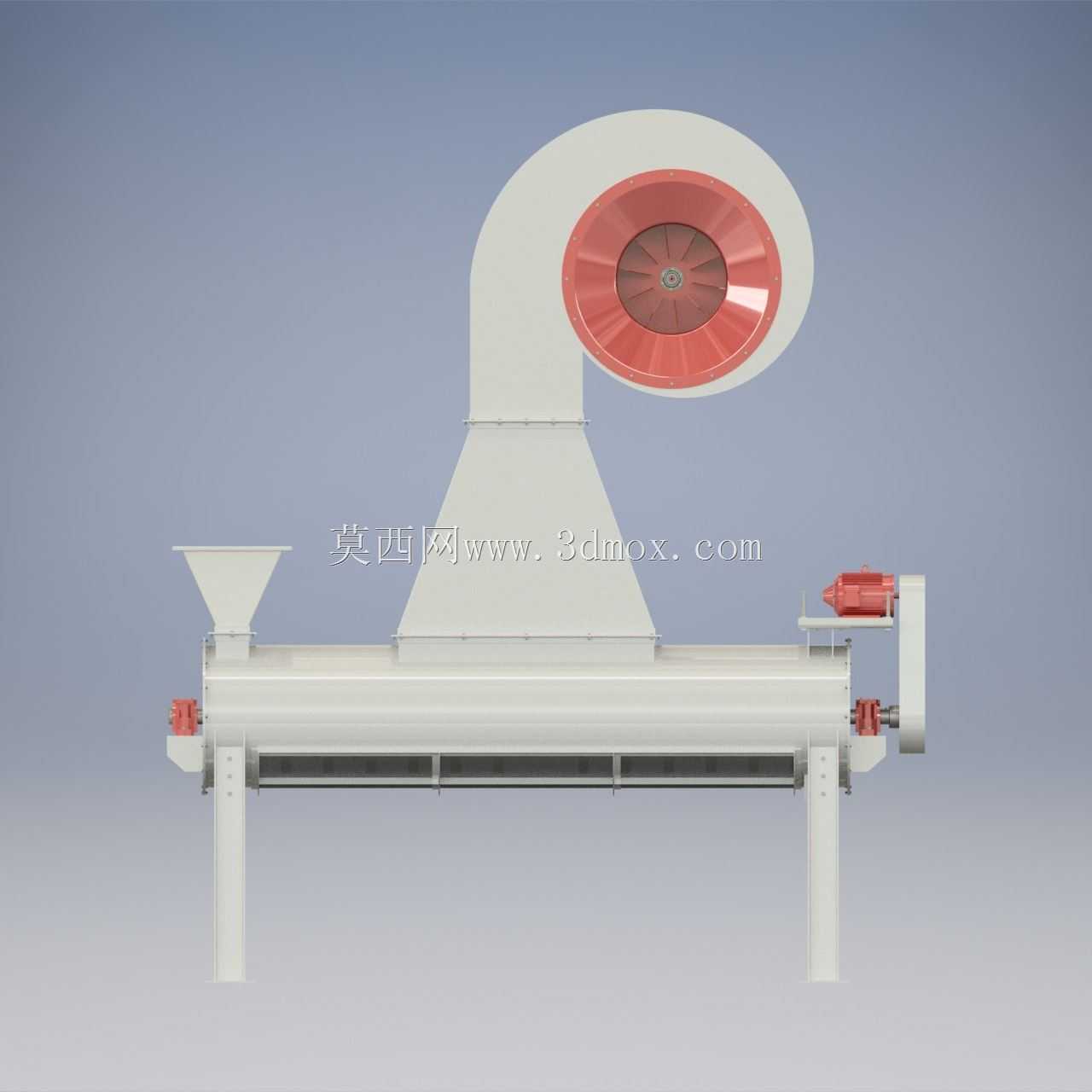

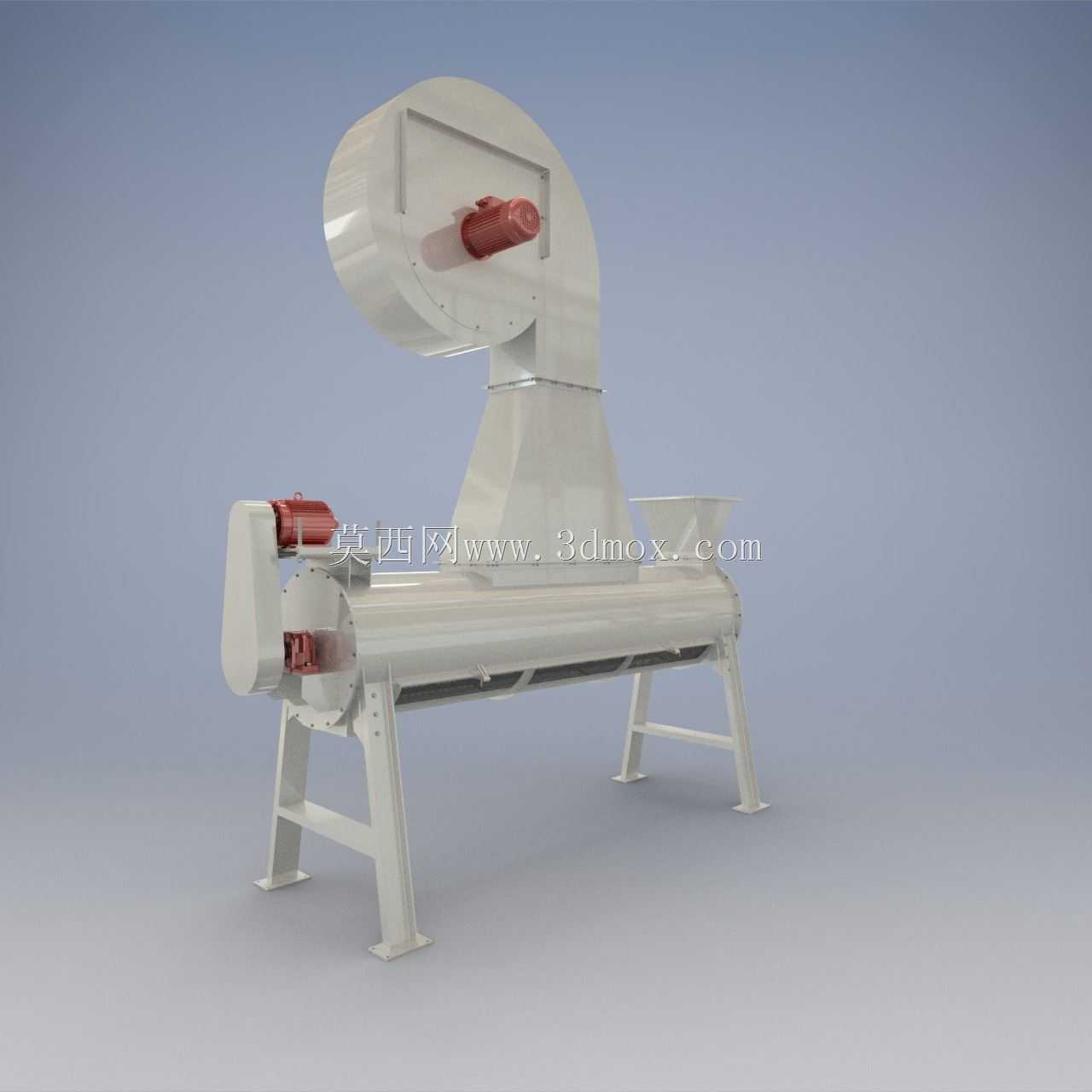

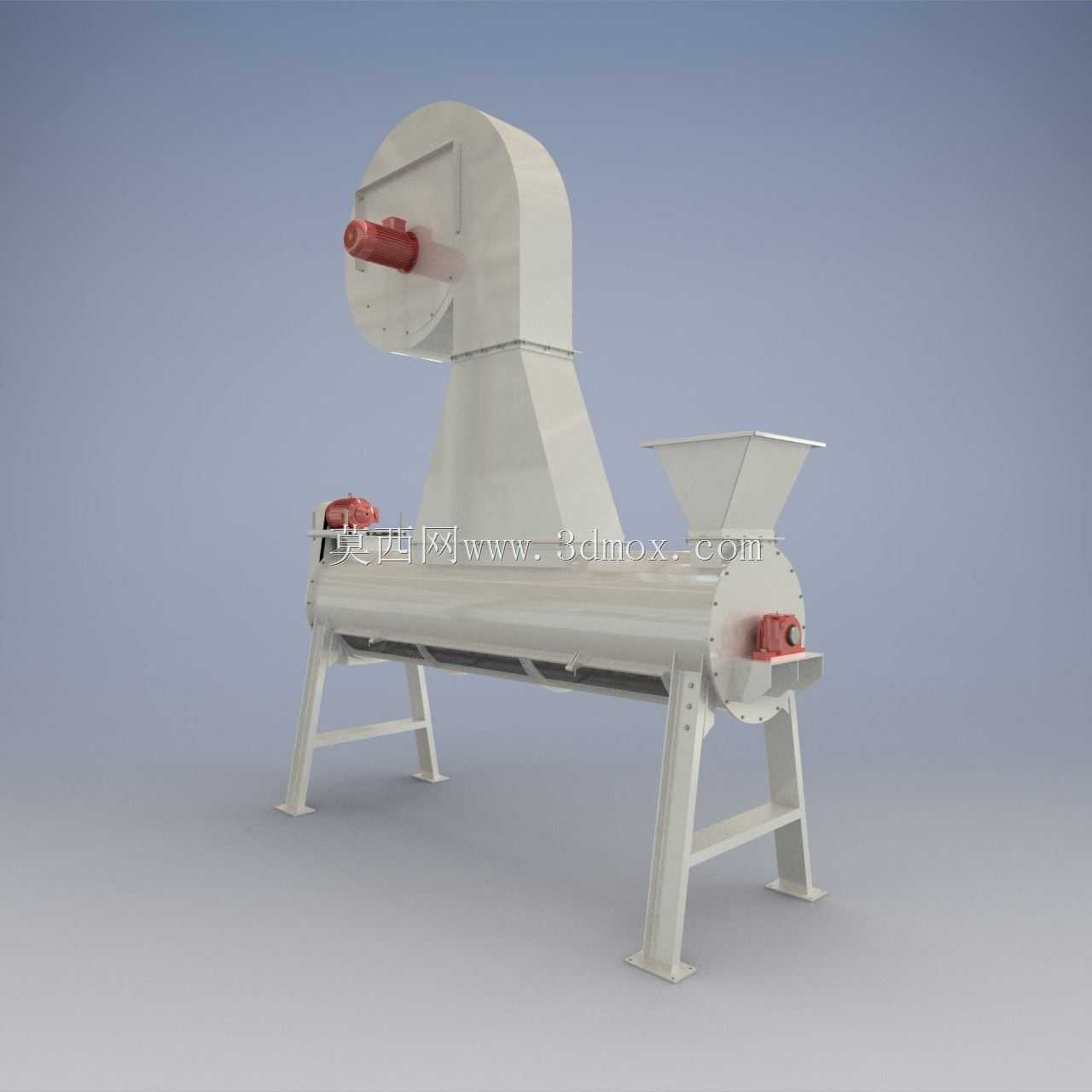

　　在农产品初加工、轻工物料处理的生产工段里，这类卧式布置的脱水排料设备常被布置在清洗工段与干燥工段的衔接位置，承担高湿物料的连续脱水与输送作业，相比传统的立式离心脱水机，其卧式长筒体的结构可以实现连续进料、连续出料的作业模式，不需要间歇式的卸料停机，适配每小时数吨级的连续化生产线节拍，在果蔬加工、糟渣处理、粮食预处理的场景中，能够将清洗后附着在物料表面的游离水脱除60%以上，大幅降低后续干燥工段的热负荷，减少能源消耗。设备的核心作业单元为水平布置的长圆柱形筒体，筒体内部设置连续螺旋推送结构，螺旋叶片与筒体内壁的间隙控制在3-5mm区间，既可以保证物料被持续向出料端推送，又不会因为间隙过小造成物料的过度挤压破损，适配颗粒状、短纤维状的各类湿物料处理需求。筒体的进料端设置敞口式受料斗，承接上游清洗设备出料的湿物料，进料斗的倾斜角度设计为45度，能够保证湿物料依靠自重顺利滑入筒体内，不会在进料位置出现架桥、堵料的问题。筒体的两端采用带密封的轴承座支撑，轴承选用带防尘密封的外球面轴承，能够适应高湿、多粉尘的作业环境，避免水汽、细颗粒进入轴承内部造成磨损卡滞，两端的轴伸位置分别配置传动单元与密封结构，传动侧采用减速电机直连的驱动方式，传动效率高，结构紧凑，不需要额外设置复杂的链传动或者带传动结构，减少日常维护的点位。筒体上部连接的蜗壳式离心排风单元，是实现水汽抽排的核心结构，该离心风轮采用后向式叶片设计，运行时在筒体内部形成微负压环境，

　　将物料脱除的游离水形成的水汽、以及物料裹挟的空气持续抽出，蜗壳的型线按照等环量流道设计，能够降低气流在蜗壳内部的涡流损失，提升排风效率，降低运行时的气流噪音。风轮的驱动电机独立布置在筒体出料端的上方支架上，与螺旋推送轴的驱动相互独立，可以根据实际处理物料的含水率、处理量单独调整排风风量，不需要调整螺旋的推送转速，工况适配性更强。在进行设备安装布局时，需要注意筒体的水平度偏差控制在千分之一以内，避免因为筒体倾斜造成物料在筒体内单侧堆积，出现推送负载不均、设备振动过大的问题；设备的底部支撑腿采用可调式结构，支腿底部设置减震垫，能够抵消螺旋转动、风轮转动带来的小幅振动，不需要额外做厚重的混凝土基础，适配车间内的灵活布置需求。

　　设备的进料口位置需要与上游出料设备保持100-150mm的落料高差，避免落料时物料飞溅，同时要保证进料方向与螺旋推送方向顺向，减少进料阻力；排风蜗壳的出口需要连接排风管道，将抽出的湿空气排到车间外或者接入废气处理单元，排风管道的风速控制在10-12m/s，避免管道内部出现凝水倒流的问题。从结构设计的角度来看，该设备将螺旋输送与负压抽湿脱水的功能集成在同一台设备上，省去了单独配置输送机与脱水装置的中间衔接环节，减少了设备的占地面积，相比分体式的布置方案，整体占地长度可以缩短30%左右，同时减少了物料在两个设备之间转运过程中的撒落、二次沾水问题。筒体的下半部分可以根据处理物料的特性，开设沥水筛孔或者设置夹套加热结构，

　　处理大颗粒物料时可以通过筛孔直接脱除部分游离水，处理高粘度物料时可以通过夹套通入低温热风，提升脱水效率，模块化的结构设计可以根据不同的工况需求快速更换筒体段，不需要改动整体的支撑与传动结构。设备的所有与物料接触的部件均采用光滑表面设计，没有卫生死角，方便生产结束后的冲洗清洁，适配食品加工类场景的卫生要求，螺旋叶片的边缘做圆角处理，不会在推送过程中切碎物料，保证处理后物料的完整性。在日常运行过程中，需要定期检查两端轴承的润滑状态，以及螺旋叶片与筒壁的间隙变化，当因为长期磨损造成间隙超过10mm时，需要及时调整或者更换叶片，避免出现物料推送不畅、脱水效率下降的问题；离心风轮的叶片需要定期清理附着的积尘，避免因为积尘造成风轮动平衡失效，出现振动过大、噪音升高的情况。
