工业用卧式进料破碎分选设备结构

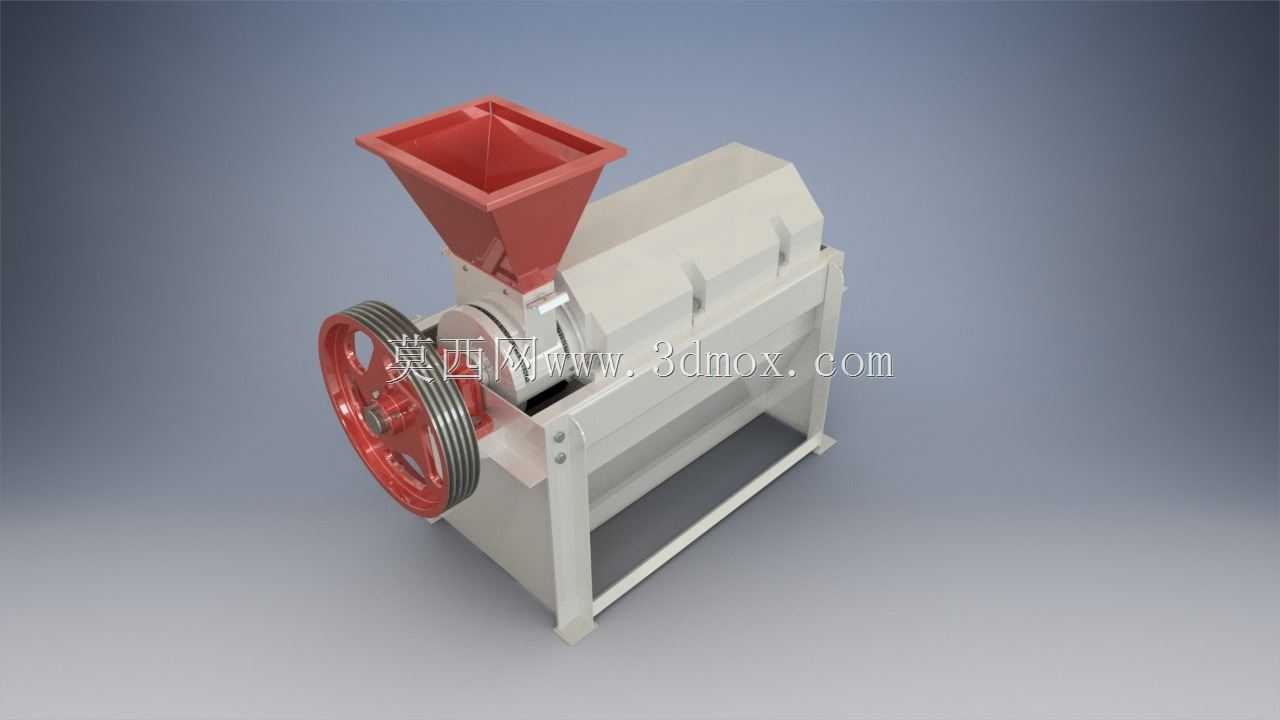

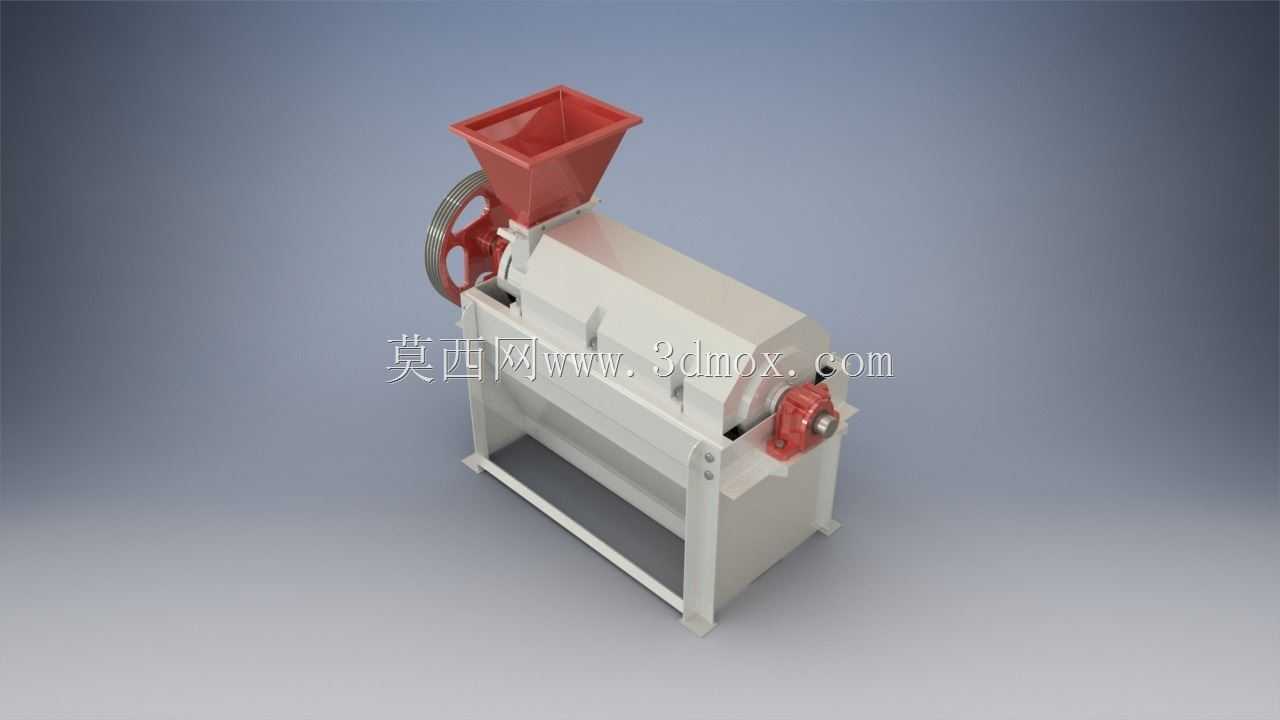

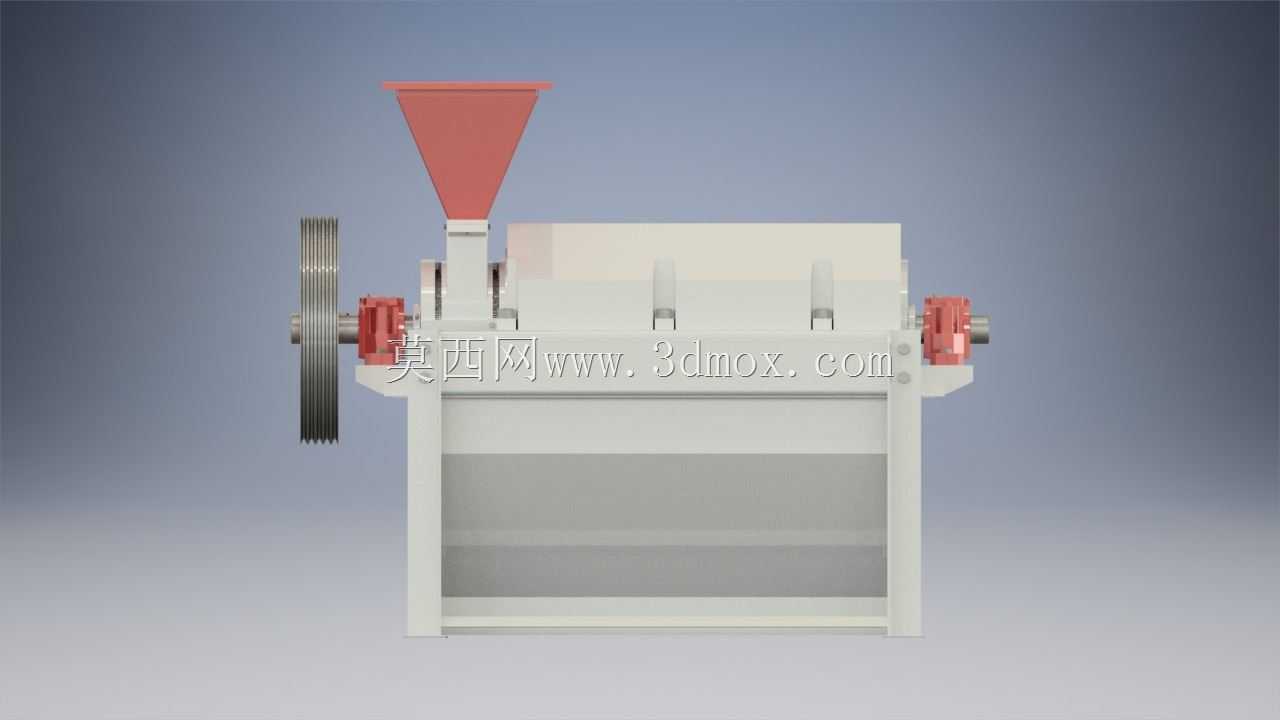

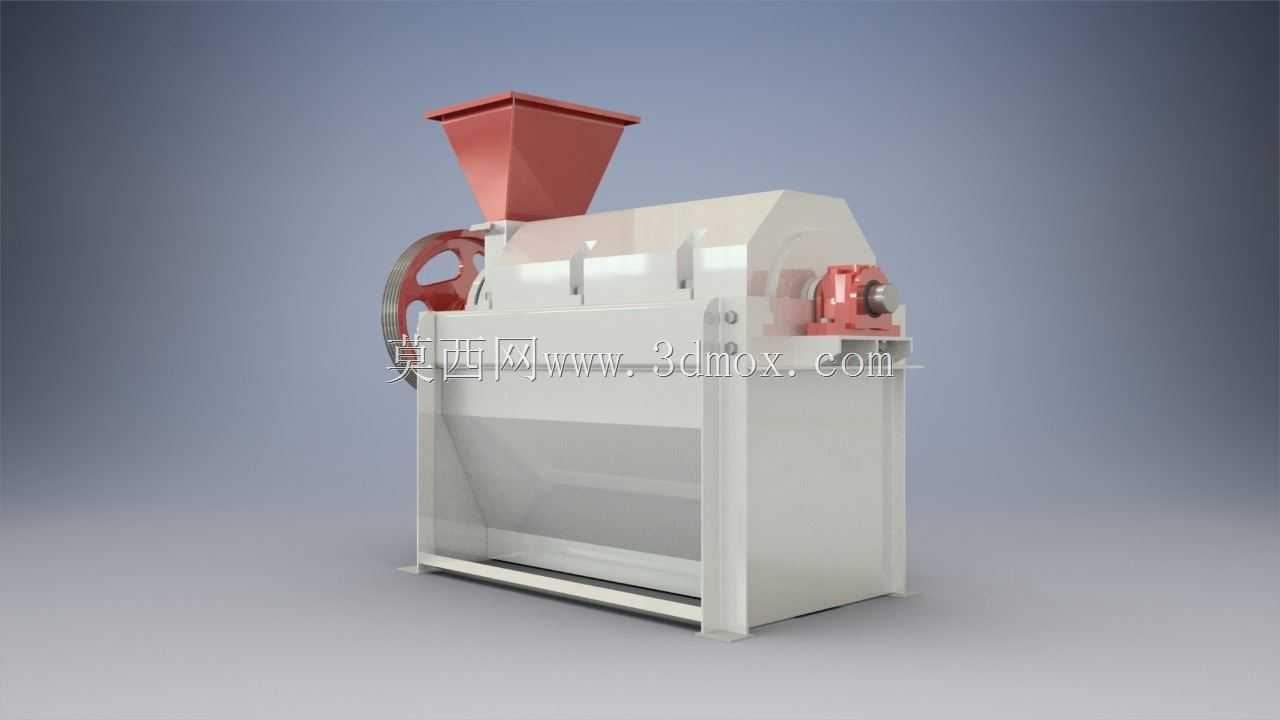

　　在农副产物初加工、小型固废分选的作业场景里，这类卧式结构的处理设备一直是中小产能产线的核心配置，不同于大型立式破碎设备的高占地、高功耗要求，该款设备的结构设计完全贴合小型加工车间、村级加工点的场地条件，从安装边界来看，整机采用方管焊接一体式机架，底部支撑脚的横向跨距控制在1.2米以内，纵向长度不超过1.8米，设备进料口顶端距离地面高度约1.4米，无需额外搭建高位操作平台，作业人员站在地面即可完成进料操作，适配常规层高3米以内的厂房安装需求，不需要对车间土建做额外改造。设备的功能逻辑围绕“柔性破碎+杂质筛除”的核心需求设计，上方的敞口式方形进料斗采用上宽下窄的锥斗结构，斗壁倾斜角度设置为62度，能够保证含水率15%以内的颗粒状、

　　块状物料依靠自重顺利滑入破碎腔，不会在斗壁发生粘黏挂料，进料斗与破碎腔的连接位置采用快拆式螺栓固定，日常清理腔体内残留物料时不需要完全拆解上部结构，单人即可在10分钟内完成拆装清理。传动端采用皮带轮减速结构，大直径带轮直接安装在破碎腔主轴的伸出端，搭配三角带与驱动电机连接，这种传动设计一方面可以通过带轮直径比实现合理的减速比，让主轴转速维持在适合软性、半脆性物料破碎的300-400转区间，避免转速过高导致物料被过度粉碎，另一方面皮带传动本身具备过载打滑的保护特性，当进料量突增或者腔体内误入硬质小杂物时，皮带会发生打滑卸力，不会直接打坏腔体内的破碎齿或者折断主轴，相比齿轮传动的结构，后期维护成本更低，皮带更换不需要专业工装，

　　现场作业人员即可完成操作。破碎腔的外壳采用折弯钢板焊接成型，腔体内壁布置有可更换的耐磨衬板，衬板通过沉头螺栓固定在腔壁上，当衬板磨损到阈值后可以单独更换，不需要整体更换腔体外壳，降低长期使用的配件成本；腔体下部设计有栅格状筛网结构，破碎后达到粒径要求的物料会通过筛网孔落下，未达到破碎粒径的物料会留在腔体内继续被击打破碎，直到粒径符合要求后排出，筛网同样采用快压结构固定，根据不同出料粒径的需求，可以快速更换不同孔径的筛网，适配不同加工场景的出料要求。机架部分的方管型材选型经过承重校核，除了承载腔体、传动轮的自身重量外，还能承受满负荷运行时的动载荷冲击，机架底部预留有地脚螺栓安装孔，安装时可以通过膨胀螺栓直接固定在水泥地面上，

　　不需要额外做混凝土基础，设备运行时的振动幅度可以控制在合理范围内，不会出现整机移位的情况。从实际应用场景来看，这类设备可以用于油茶果脱壳分选、谷物脱壳后杂质分离、小型塑料块的粗破碎、农副产物秸秆的揉碎预处理等多种作业场景，设备的结构设计没有冗余的复杂功能，所有结构都围绕稳定作业、易维护、低功耗的核心需求展开，没有采用复杂的电控系统，仅通过常规的电机启停控制即可操作，对作业人员的操作技能要求很低，适合在没有专业设备维护人员的基层加工场景使用。在三维建模过程中，该设备的结构细节还原度直接影响后续的结构优化与配件适配，比如进料斗的锥角参数、带轮的槽型尺寸、机架的型材截面参数、腔体衬板的安装间隙，都需要结合实际作业的受力情况做合理设置，避免建模时出现结构干涉、安装空间不足的问题，比如皮带轮外侧需要预留足够的皮带拆装空间，不能让机架的支撑梁挡住皮带的安装路径，进料斗与腔体的连接法兰位置要预留密封垫的安装槽，避免作业时粉尘从连接缝隙溢出，这些细节都是实际设备设计中需要重点考量的内容，也是三维建模过程中不能忽略的工程实际要点。
