工业级旋风分离器结构设计方案

项目分类:除尘设备 发布时间:2021-11-08 ID:374504
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案

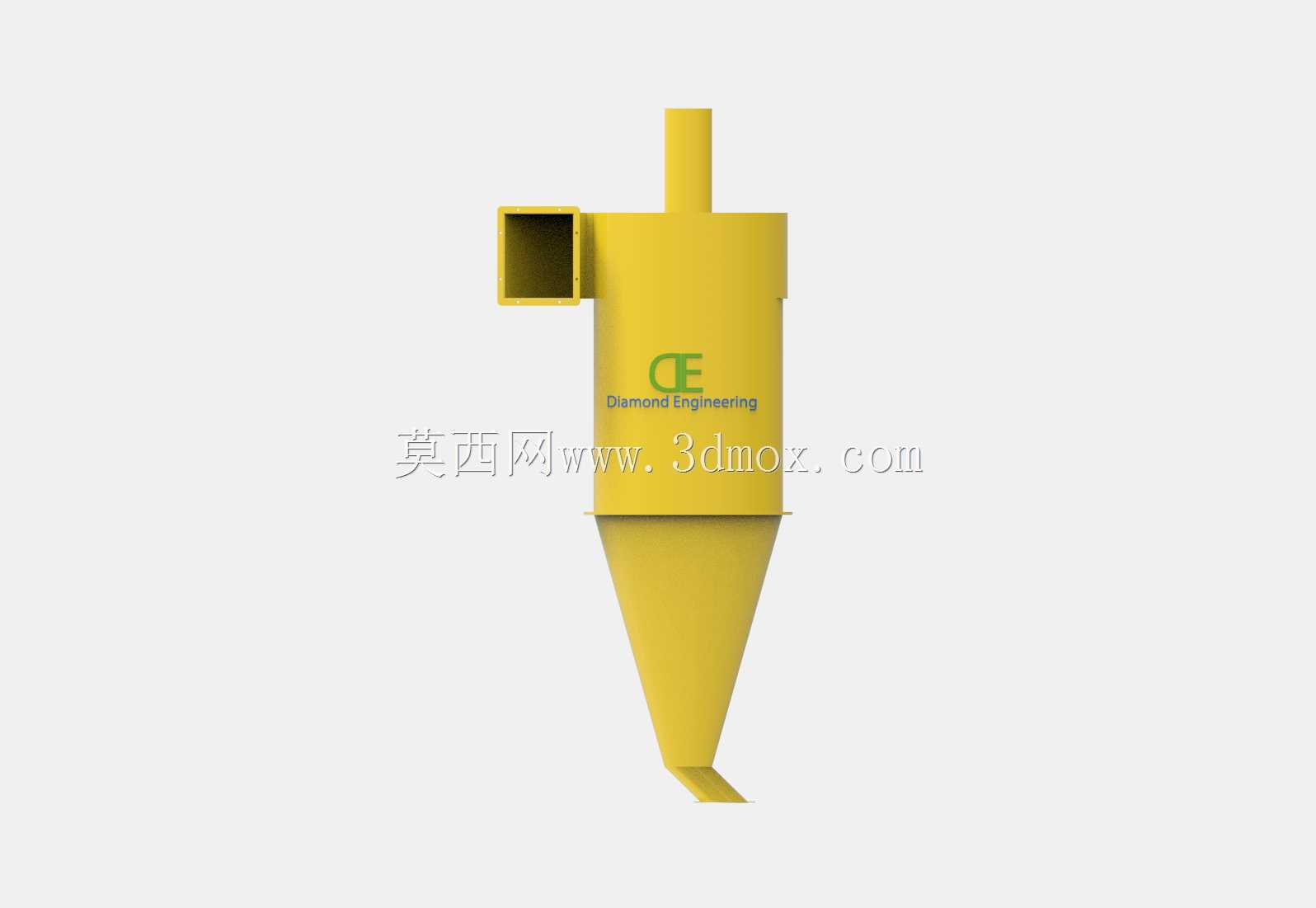

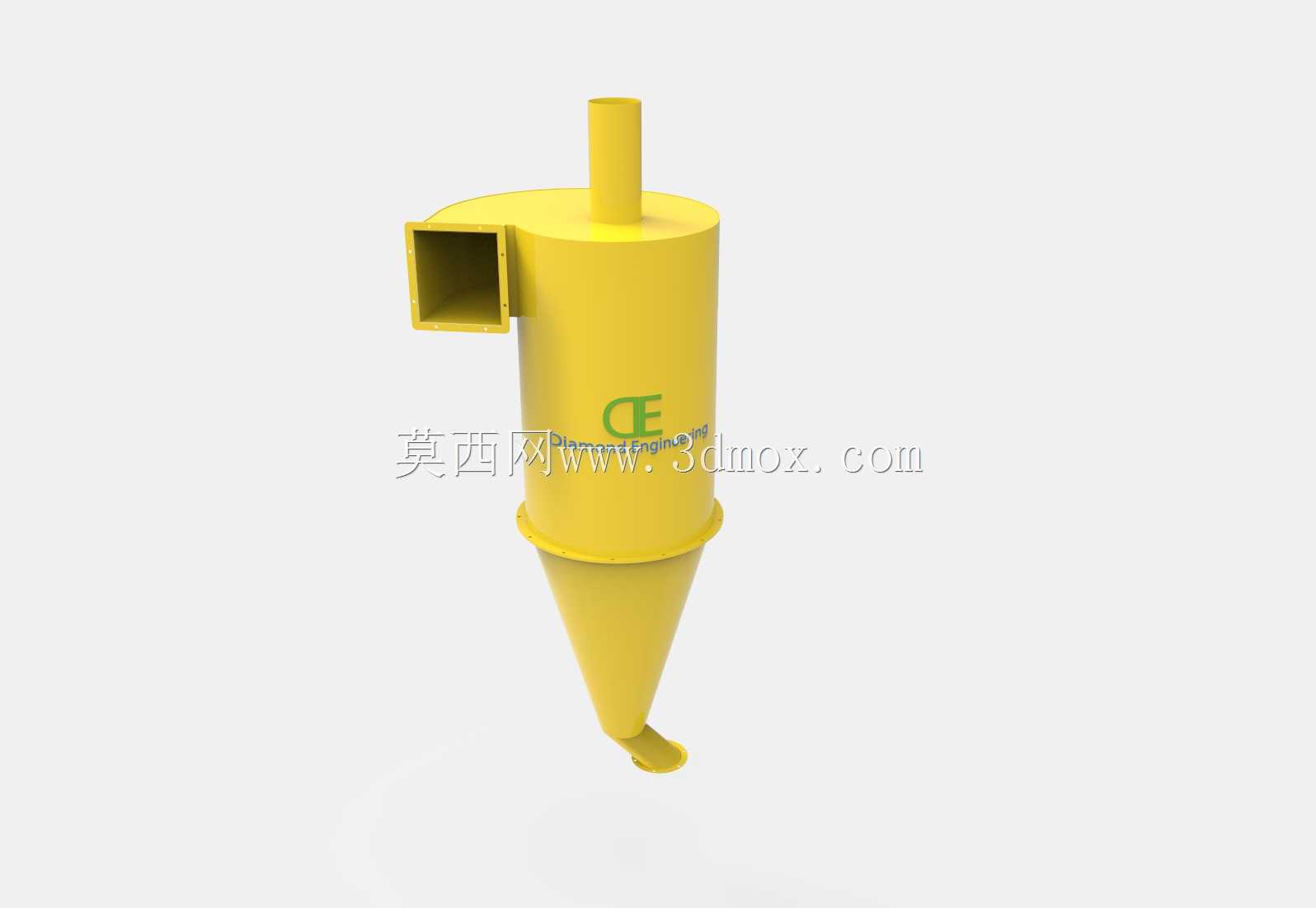

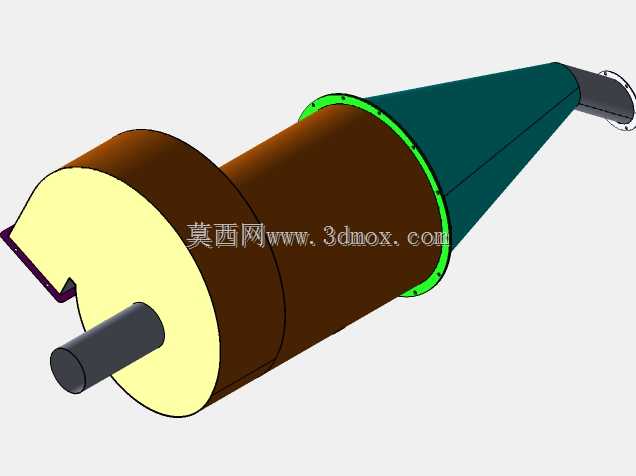

  在木工车间打磨工位、粮食加工输送线、燃煤锅炉尾气段这类含尘气流处理场景里,旋风分离器是无需更换滤材的初级除尘核心单元,靠离心力实现气固两相分离,运维成本远低于滤筒、布袋类过滤设备,常作为多级除尘系统的第一级,提前滤除80%以上粒径大于10μm的固体颗粒,减轻后续精过滤单元的负载。这款旋风分离器的整体结构采用切向进气的经典构型,上部为等直径圆柱形筒体,下部衔接锥角经过流体仿真优化的圆锥段,筒体顶部设置同心的排气芯管,筒体侧方开设方形切向进气口,圆锥段底部设置收尘卸料接口。设计阶段首先要匹配处理风量确定筒体直径,筒体直径直接决定设备的处理能力与分割粒径,直径越小离心力场越强,对细颗粒的捕集效率越高,但单台处理风量会相应降低,

  大流量场景可采用多台并联的布置方式。切向进气口采用方形截面设计,进气口的宽高比控制在1:2到1:4之间,保证进入筒体的气流能形成稳定的下旋外涡,避免进气直冲芯管造成短路流,降低分离效率。上部筒体的高度设置为筒体直径的1.5到2倍,给外旋流足够的下行空间,让颗粒有充足时间在离心力作用下向筒壁移动,避免气流过早折返把未分离的颗粒带入内涡。下部圆锥段的锥角控制在15度到20度之间,锥角过大会导致锥壁附近的气流径向扰动增强,把已经沉降到壁面的颗粒重新卷起,造成二次夹带;锥角过小则会大幅增加设备整体高度,提升安装空间要求与制造成本。顶部的排气芯管插入筒体内部,插入深度控制在进气口下缘以下100mm左右,插入过浅会导致进气短路,

  部分含尘气流直接进入芯管排出,插入过深则会缩短外旋流的有效行程,降低分离效率,芯管直径通常取筒体直径的0.5到0.6倍,匹配排气流量与阻力损失。圆锥段底部的卸料口需要搭配关风器或者卸料阀使用,保证分离出的粉尘能顺利排出的同时,不会因为外部空气漏入破坏锥底的负压流场,导致已分离的粉尘被重新卷起。安装边界方面,设备整体为立式安装结构,需要在筒体上部设置承重支架,支架的承载能力要覆盖设备自重、运行时的积灰重量以及气流脉动带来的动载荷,进气口与前端进气管道采用法兰连接,排气芯管与后续排气管道同样采用法兰对接,安装时要保证设备整体垂直度偏差不大于千分之二,避免锥段偏斜导致内部流场不对称,降低分离效率。

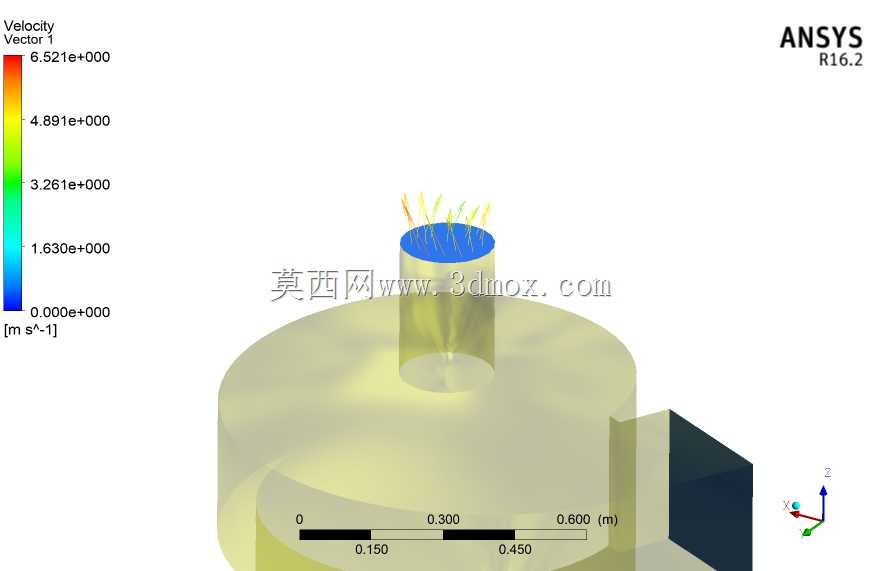

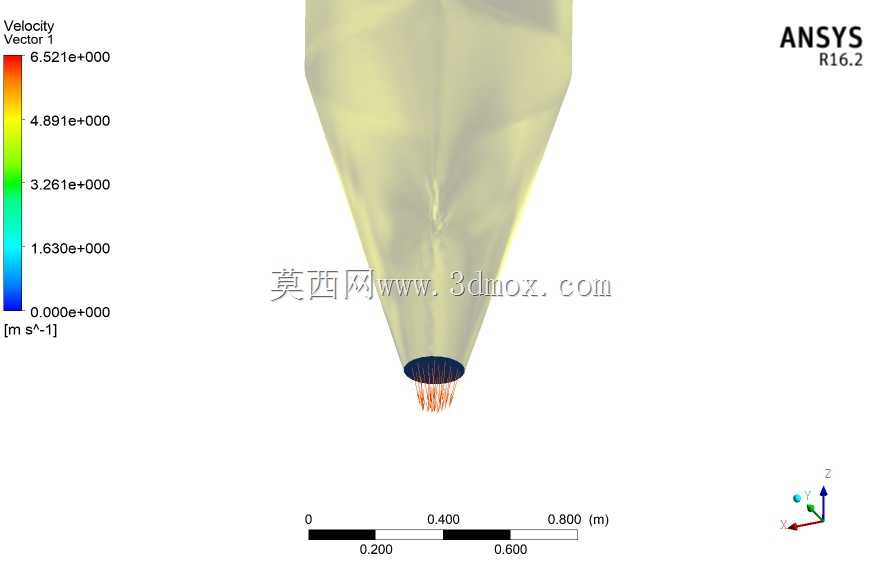

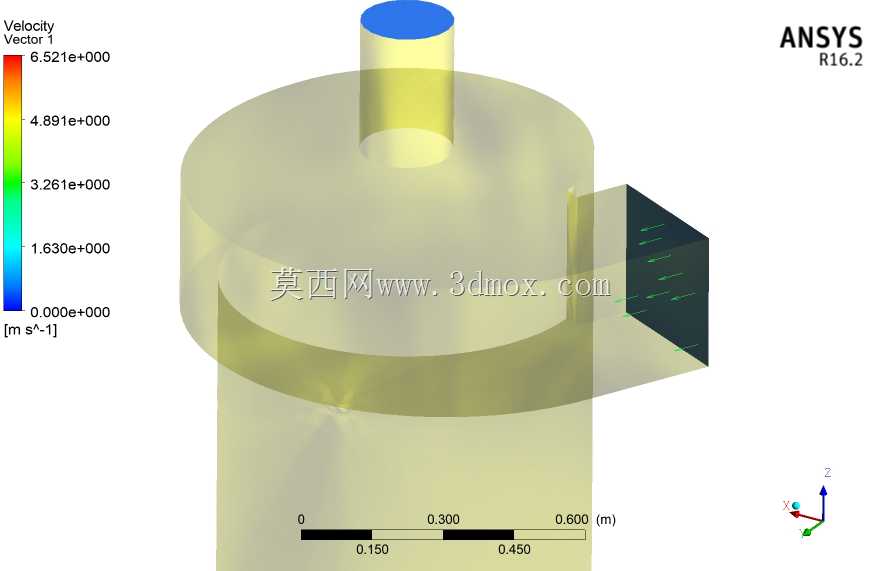

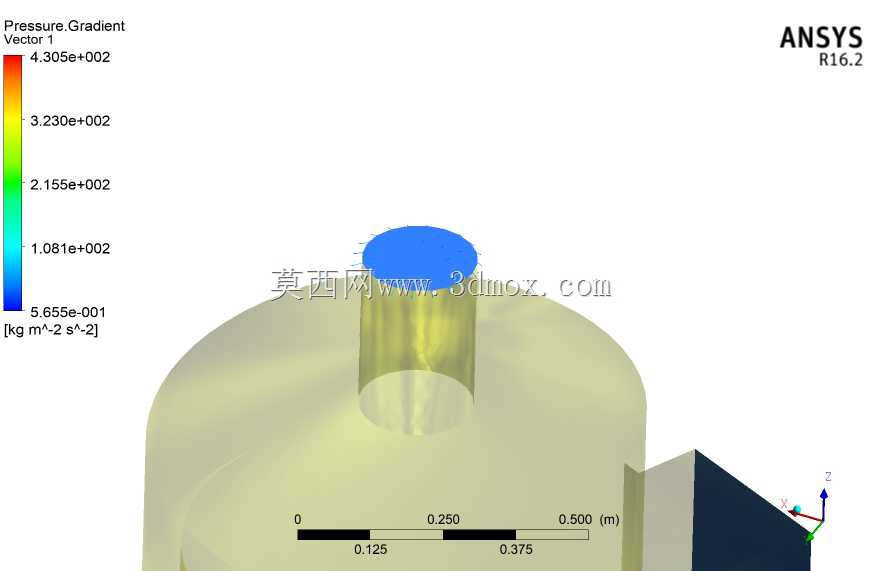

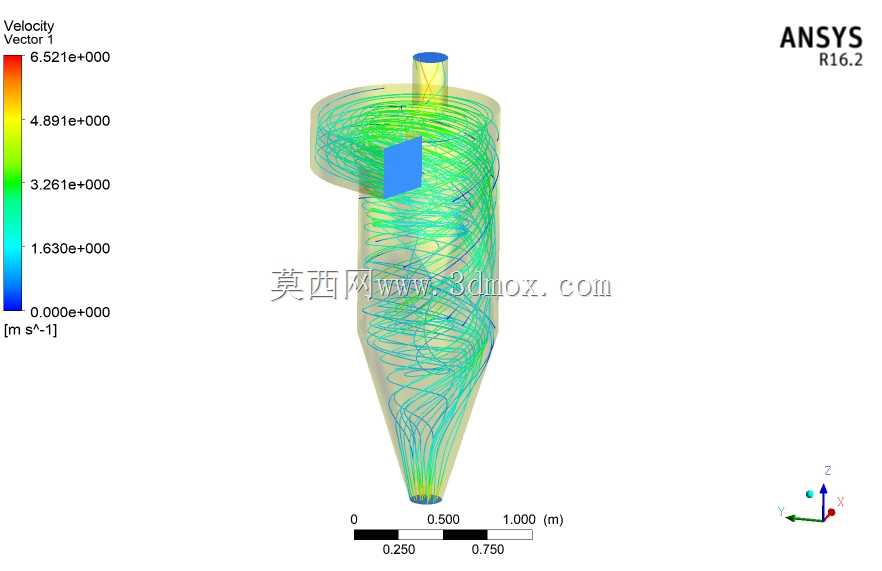

  设备的阻力损失通常在1000Pa到1800Pa之间,选型时需要匹配前端引风机的压头余量,避免风量达不到设计值。针对不同的应用场景,可调整内壁的耐磨处理方式,处理高硬度磨琢性粉尘时,筒体内壁可粘贴耐磨陶瓷片或者浇筑耐磨衬里,延长设备使用寿命;处理含纤维性粉尘的场景时,可适当加大圆锥段底部卸料口的直径,避免纤维缠绕搭桥造成卸料口堵塞。流场设计阶段通过CFD模拟验证内部流场分布,调整进气口角度、芯管插入深度与锥段角度,减少内部的局部涡流与上灰环现象,上灰环是筒体顶部的环形涡流,会把部分颗粒带到顶板位置沿芯管外壁下行,最终进入排气芯管造成逃逸,设计时可在筒体顶部设置导流结构,削弱上灰环的影响。设备的所有连接法兰处均设置密封槽,搭配橡胶密封垫,避免漏风影响分离效率,尤其是锥段底部的卸料位置,漏风率超过5%时分离效率会下降20%以上,这点在现场安装调试时需要重点检测。
