工业级皮带传动离心通风设备结构模型

　　这款离心通风设备的三维结构模型，完整还原了工业现场常用的皮带传动式离心风机的全部核心结构，从进风集流腔、叶轮蜗壳到传动支座、驱动电机的装配关系都做了精准的结构复刻，没有做多余的外观简化，能直接给同类型设备的结构设计、改型优化提供直观的装配参考。在工业生产场景里，这类风机的应用覆盖范围极广，不管是生产车间的通风换气、除尘系统的风源提供，还是生产工艺环节的送风、引风，甚至是物料气力输送的动力源，都能看到这类结构的设备，相比直联传动的风机，皮带传动的结构可以通过更换皮带轮灵活调整转速，匹配不同工况下的风压、风量需求，后期维护时也不需要拆解风机主体就能更换传动部件，适配很多需要长期连续运行的工业场景。从结构设计的逻辑来看，

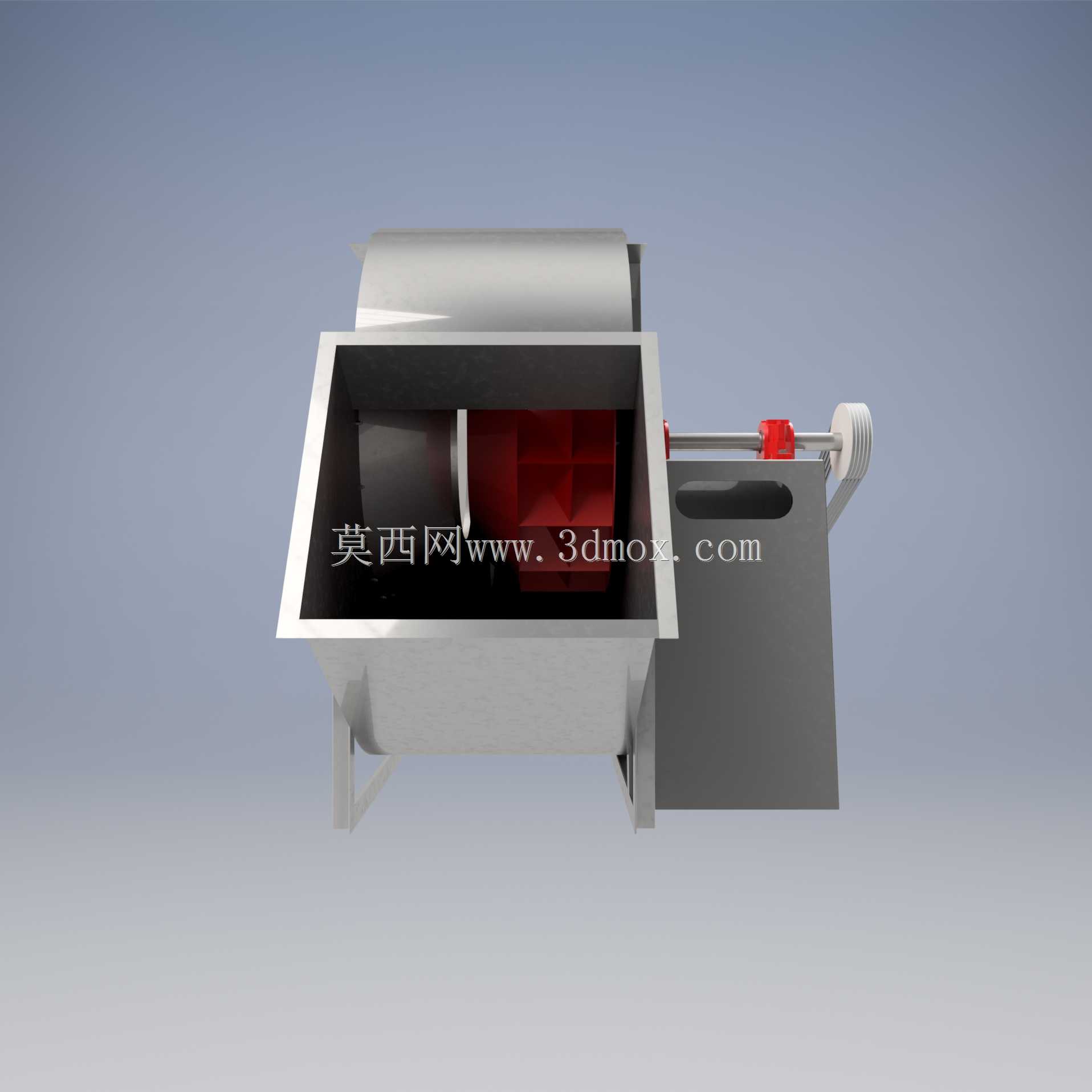

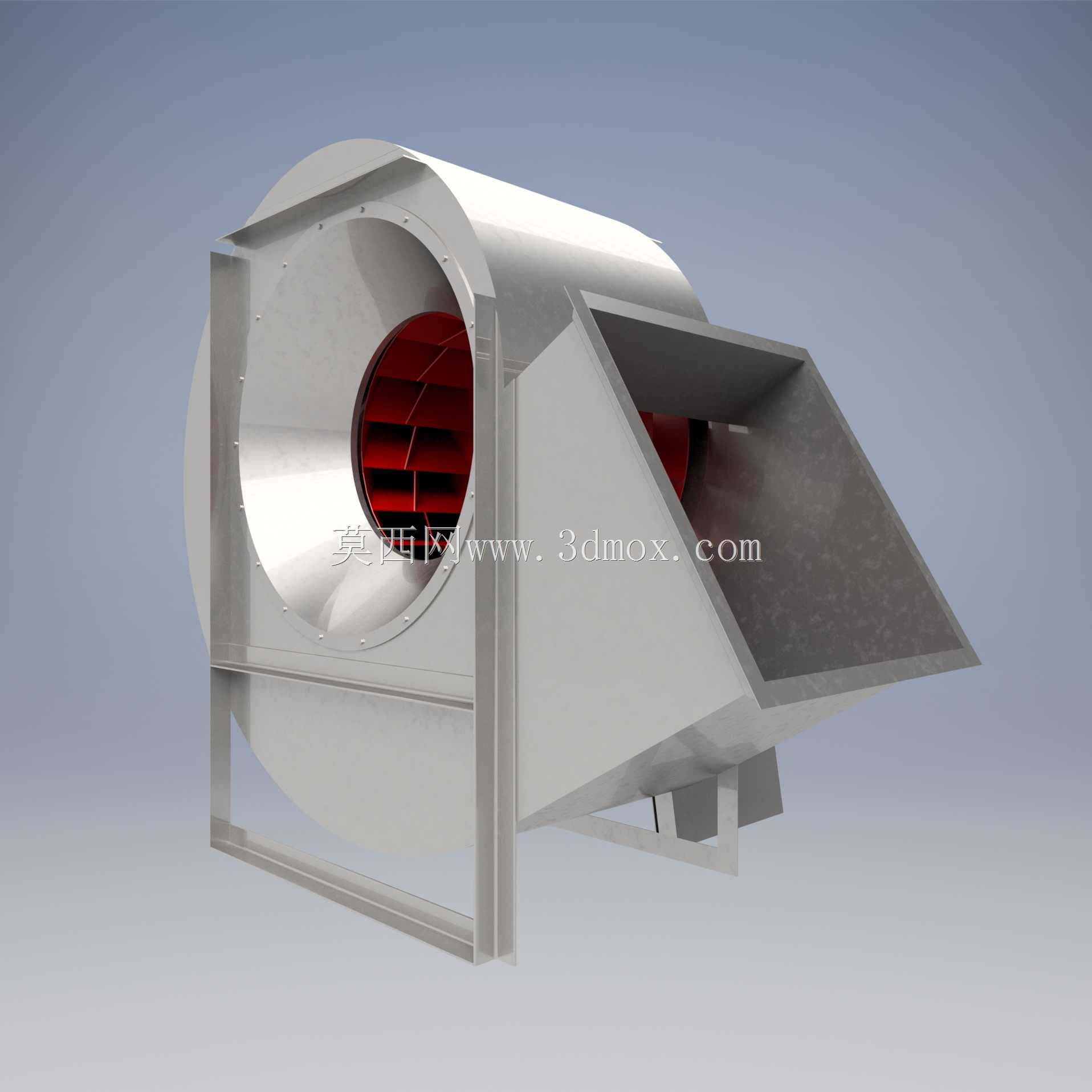

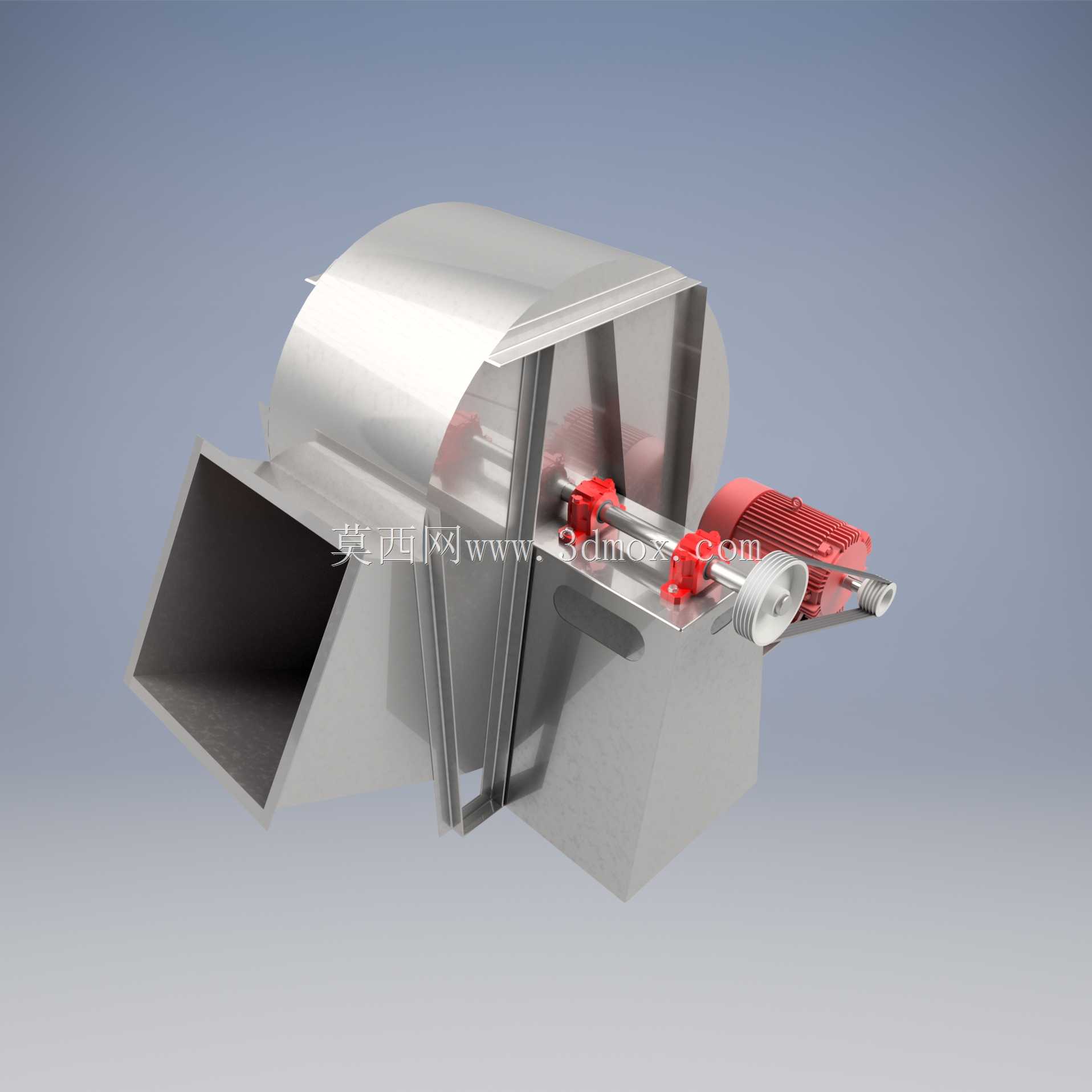

　　这款模型的蜗壳采用了等宽矩形截面的焊接式结构，进风口为方形敞口设计，方便现场对接方形通风管道，不需要额外做方变圆的转接件，减少了现场安装的管路改造成本；蜗壳侧面预留了传动轴承座的安装位，主轴穿过蜗壳侧端盖连接内部叶轮，端盖位置做了密封结构的安装位，避免运行时蜗壳内的风压泄漏，也能防止外界粉尘进入轴承位置影响传动寿命。传动部分采用了分体式支座设计，电机安装座和蜗壳支座固定在同一个共用底座上，安装时不需要单独做两个设备的基础找平，只要把共用底座固定在混凝土基础或者钢架平台上，就能保证电机轴和风机主轴的平行度，减少皮带运行时的偏磨问题；皮带轮外侧预留了安全防护罩的安装点位，实际生产中加装防护罩后能避免传动部件外露带来的安全隐患，

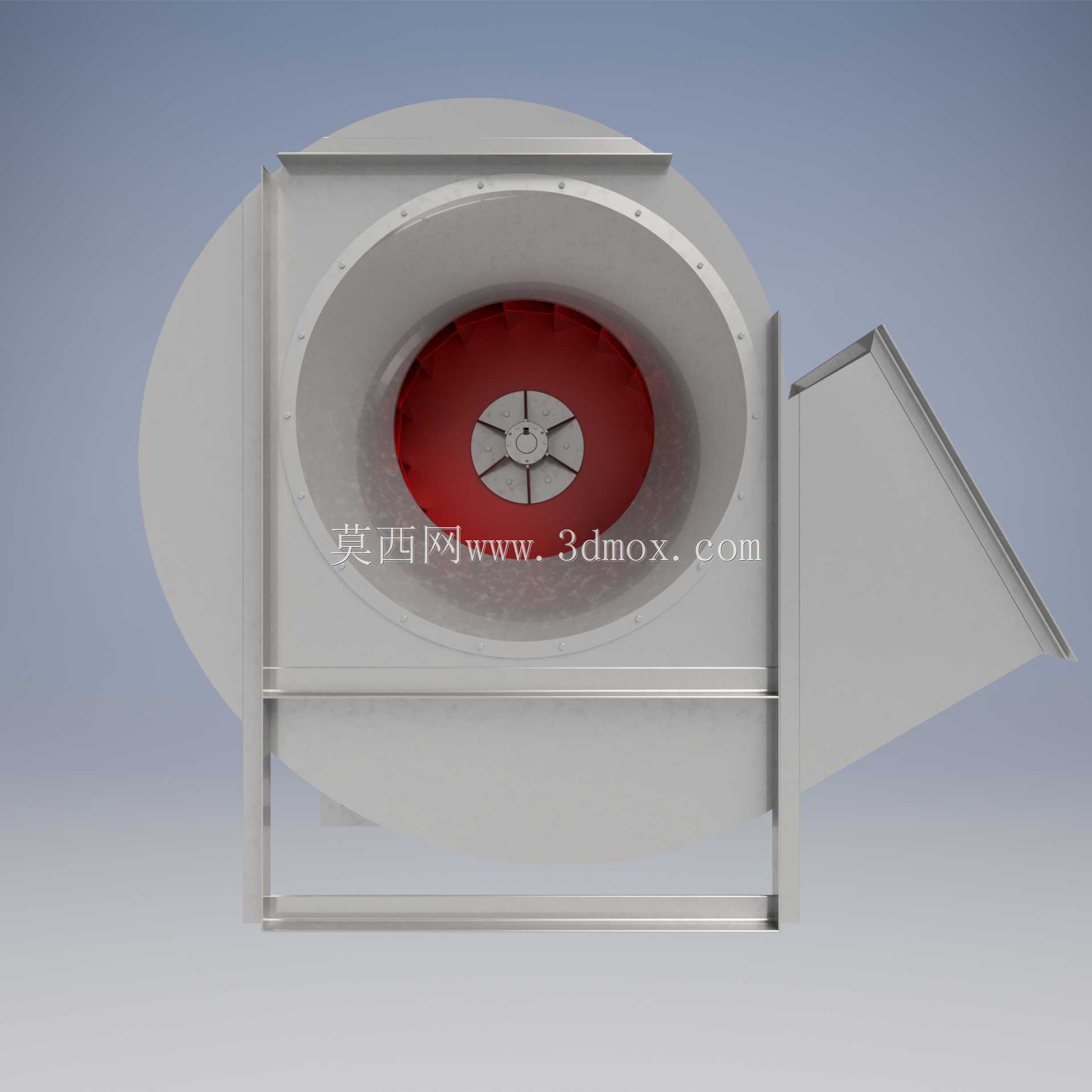

　　符合工业设备的安全设计规范。叶轮部分采用了后向式叶片的结构设计，这类叶片的运行效率更高，相同功率下能提供更大的风量，运行时的噪音也比前向叶片更低，适合长时间连续运行的通风场景；叶轮和主轴的连接采用了键连接加锁紧螺母的固定方式，能传递更大的扭矩，避免高速运行时叶轮出现松动移位的问题。从安装边界的尺寸逻辑来看，这款风机的进风口朝向侧下方，出风口可以根据现场管路走向调整蜗壳的旋转角度，共用底座的安装孔位采用了长圆孔设计，安装时可以小范围调整电机的位置，方便皮带的安装和张紧度调节，不需要重新打孔做基础；电机的接线盒位置预留了足够的接线操作空间，后期接线维护时不需要拆解周边部件，轴承座的位置也预留了注油嘴的安装空间，

　　日常维护加注润滑脂时操作空间充足，不需要额外拆解周边结构。在做这类设备的选型或者建模参考时，要注意不同工况下的耐磨需求，如果是用在除尘系统输送含尘气体，蜗壳内壁和叶片位置需要额外做耐磨衬板的结构设计，这款模型的蜗壳壁厚预留了足够的加装衬板的空间，不需要改动整体外形尺寸就能完成耐磨改型；如果是用在有防爆要求的场景，传动部分的皮带要选用防静电皮带，电机也需要更换为防爆电机，模型的电机安装座尺寸预留了同机座号防爆电机的安装空间，不需要改动支座结构就能完成适配。整体结构的设计完全贴合工业现场的实际使用需求，没有多余的装饰性结构，所有的结构设计都围绕安装便捷、维护方便、运行稳定这几个核心的工业设备要求展开，不管是做新设备的结构设计参考，还是做现有设备的故障排查、改型优化，都能通过这个模型清晰了解各个部件的装配关系和设计逻辑，避免设计时出现安装干涉、维护空间不足这类常见的结构问题。
